模具装配图的简化画法是为了缩短设计绘图时间而采取的一项措施，下面介绍几个实例，供参考。

1.落料拉深复合模

图2-20a所示为一副带弹压卸料有导柱导套模架导向装置的落料拉深复合模装配图的主视图普通画法；图2-20b所示为该模具的简化画法。所有紧固件、弹簧均简化表示，板件不画剖面线，H为合模高度，图示正规用图应标上件号。

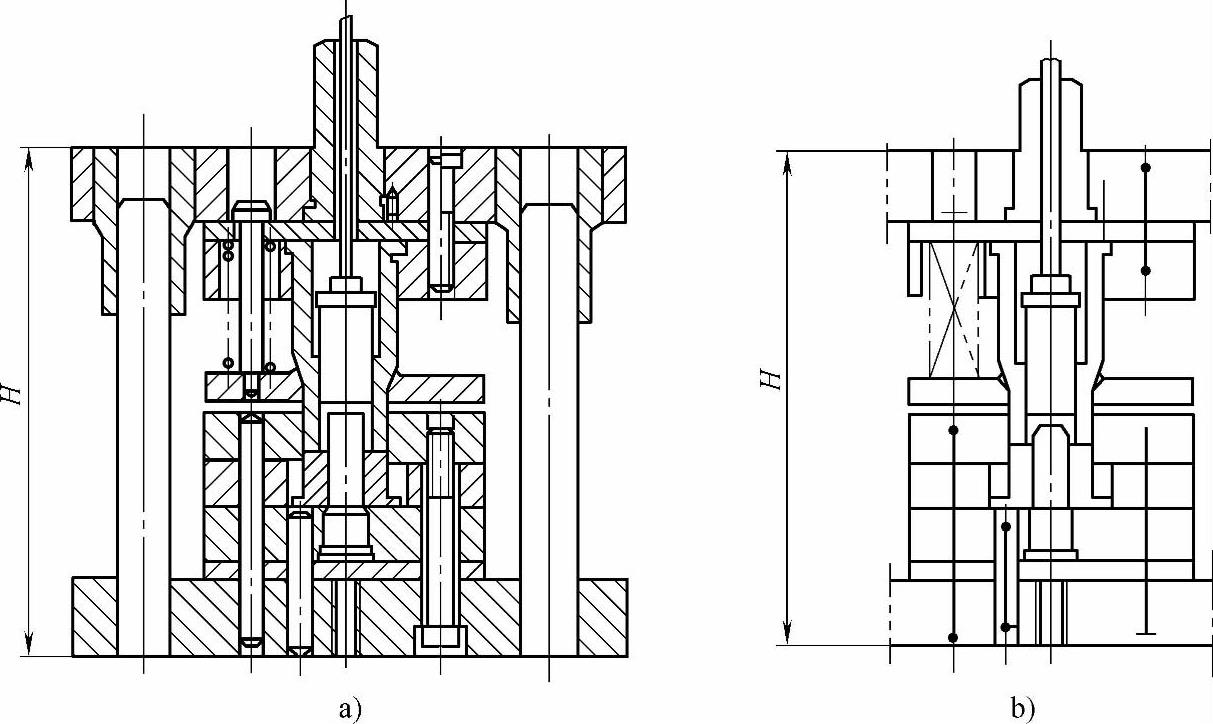

图2-20 落料拉深复合模装配图主视图

a）普通画法 b）简化画法

2.多工位级进模

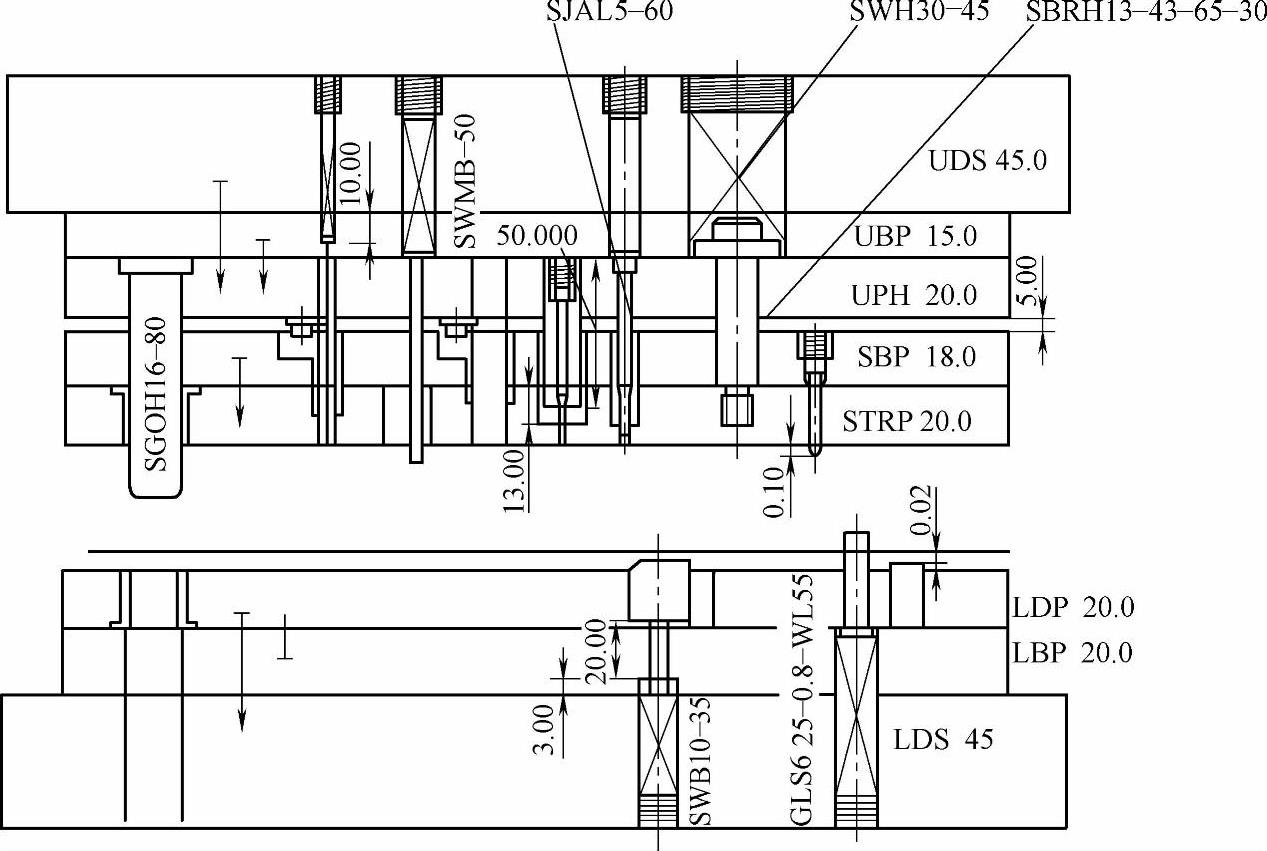

图2-21所示为某级进模主视图简化画法。

图2-21 某级进模主视图简化表示

图2-22所示为某级进模侧视图简化画法。

这两幅图中的主要零件均标上代号及尺寸，便于识图。

图2-22 某级进模侧视图简化表示

1—上盖板 2—上模座 3—上垫板 4—固定板 5—卸料垫板 6—卸料板 7—凹模板 8—下垫板 9—下模座 10—导料板 11—凹模镶块 12—卸料板镶块 13—压板 14—固定板镶块

3.注射模

图2-23a所示是一副一模两腔的两开式塑料注射模装配图的普通画法；图2 23b所示为该模具的简化画法。两个分型面分别用“Ⅰ—Ⅰ”和“Ⅱ—Ⅱ”罗马字母表示，也可以用PL₁和PL₂表示。主视图中，H为合模高度，j为定（静）模板厚度，d为动模座板厚度，X为推板厚度，Z为动模垫板厚度，A为型腔板厚度，B为型芯固定板厚度，C为垫块高度。在装配图上最好都标上这些尺寸，这将对绘制零件图、选用标准模架、开“下料”尺寸单等工作提供方便。

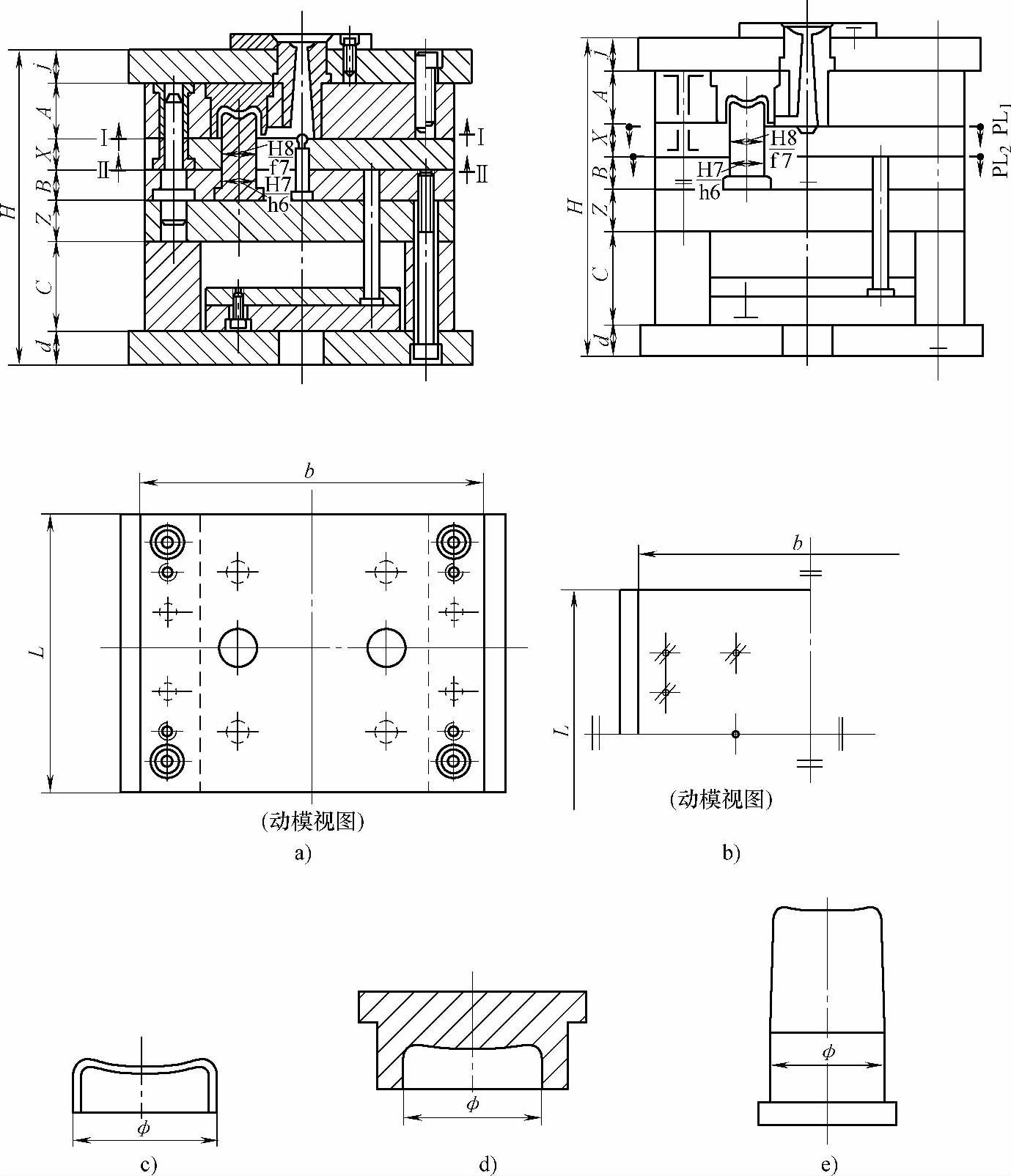

图2-23 注射模装配图

a）普通画法 b）简化画法 c）塑料制品图（未标尺寸） d）型腔图（未标尺寸） e）型芯图（未标尺寸）

俯视图是由Ⅰ—Ⅰ分型面处分开的动模视图。在此视图中，分型面尺寸界限L×b和主视图中A、B、C三个尺寸是挑选模架的重要数据。

模具分型面上的型腔排列、导柱、顶杆、回程杆及螺钉的分布，一般均与模具垂直平分中心线对称，因此，在简化画法中，俯视图仅画了1／4部分，如图2-23b所示。

塑料制品图、型腔图、型芯图分别由图2-23c、d、e表示，其视图方位均与装配图的方位一致（图中尺寸均未标出），直观，容易理解。
