常见的模具图画法有哪些?

【摘要】:模具图中的画法主要按机械制图的国家标准规定,考虑到模具图的特点,允许采用一些常用的习惯画法。即正面在冲模中大多数习惯采用简化画法画弹簧,用双点画线表示。

模具图中的画法主要按机械制图的国家标准规定,考虑到模具图的特点,允许采用一些常用的习惯画法。

1.倒角和孔组的简化画法

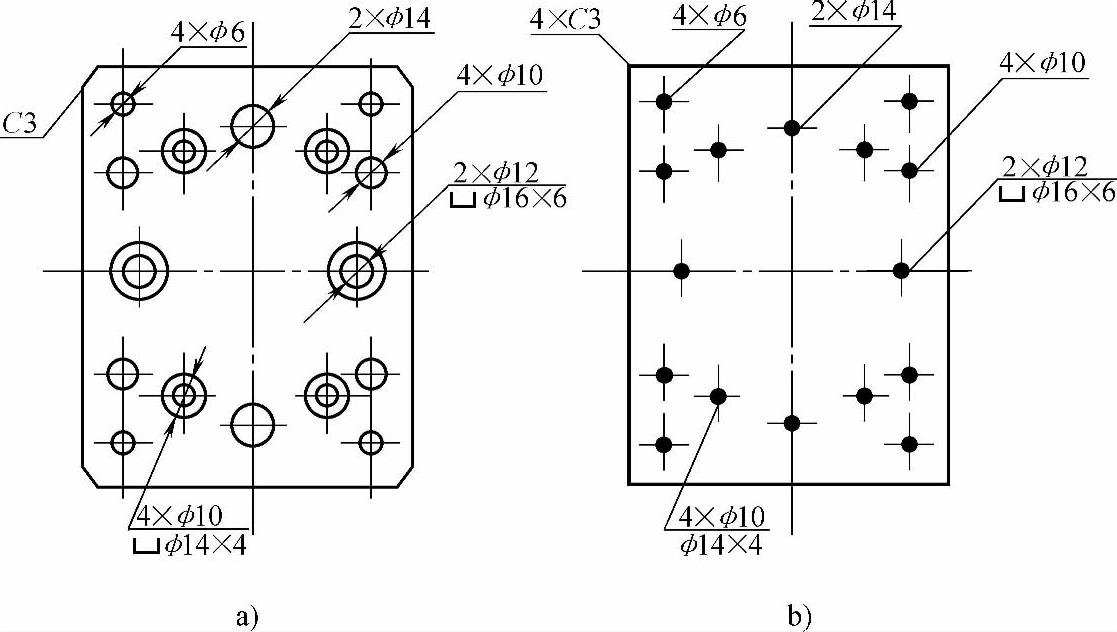

图2-14所示为倒角和孔组的简化画法。简化后,所有孔用细实线“+”加黑圆点“·”(根据图形大小圆点直径为1~1.5mm),即用“978-7-111-41723-1-Chapter02-54.jpg”表示;倒角用字母“C”加倒角宽度尺寸表示。


图2-14 倒角和孔组的简化画法

a)普通画法 b)简化标注和画法

2.相同基准不同坐标尺寸的标注画法

图2-15所示为从同一基准出发的尺寸,有标注形式一和标注形式二两种尺寸标注方法。


图2-15 相同基准不同坐标尺寸的标注法

a)标注形式一 b)标注形式二

3.模具上弹簧的简化画法

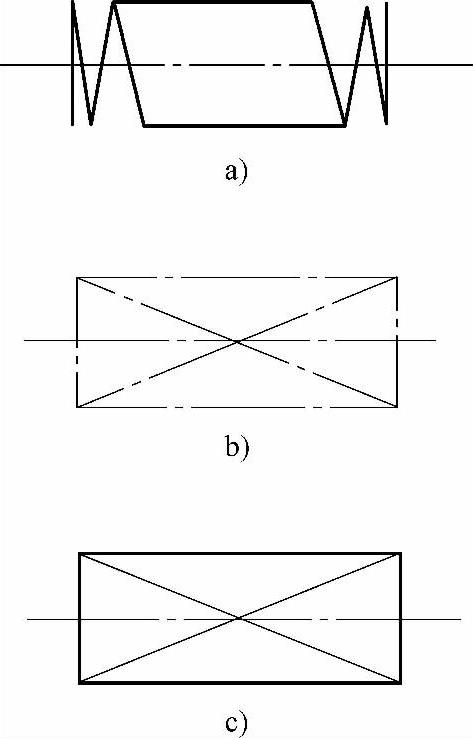

1)圆柱形压缩弹簧简化画法,如图2-16所示。

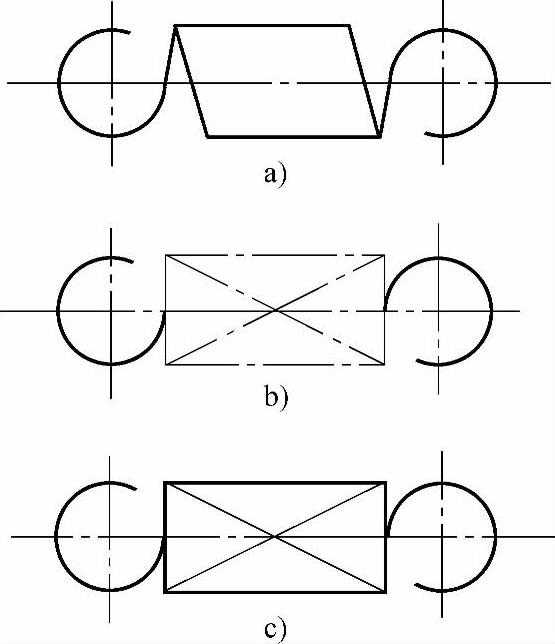

2)圆柱形拉力弹簧简化画法,如图2-17所示。


图2-16 圆柱形压缩弹簧简化画法


图2-17 圆柱形拉力弹簧简化画法

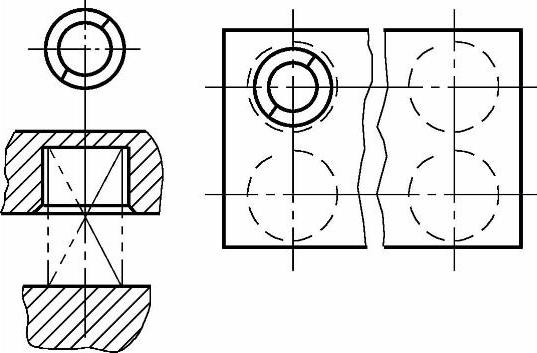

3)弹簧窝座及圆柱螺旋压缩弹簧的画法,如图2-18所示。即正面在冲模中大多数习惯采用简化画法画弹簧,用双点画线表示。当弹簧个数较多时,在俯视图中可只画一个弹簧,其余只画窝座。

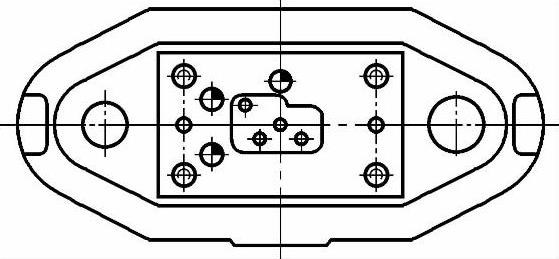

4.直径尺寸大小不同的各组孔的画法

如图2-19所示,直径尺寸大小不同的各组孔可用涂色、符号、阴影线区别。


图2-18 弹簧窝座及螺旋压缩弹簧画法


图2-19 直径尺寸大小不同的各组孔的画法

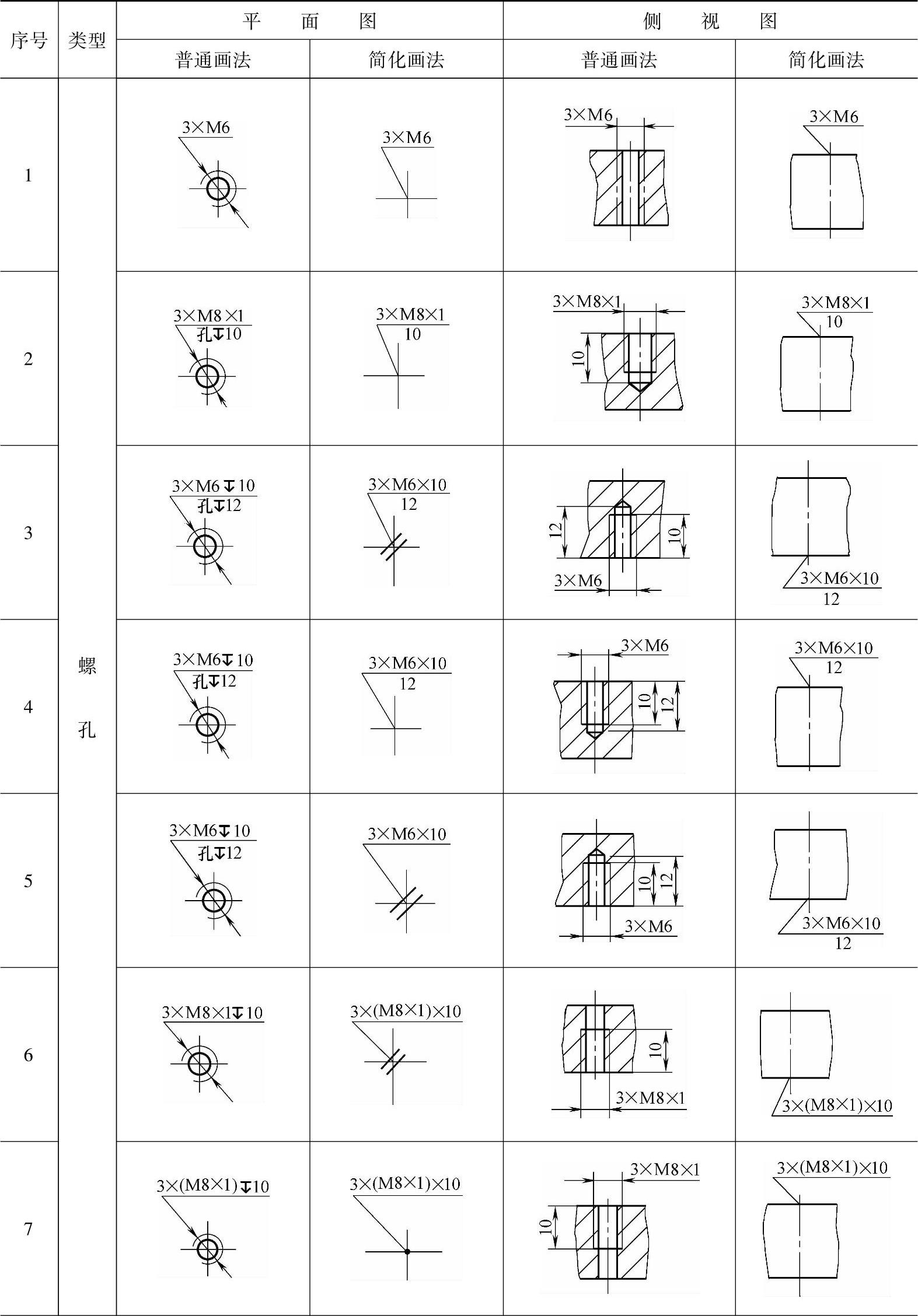

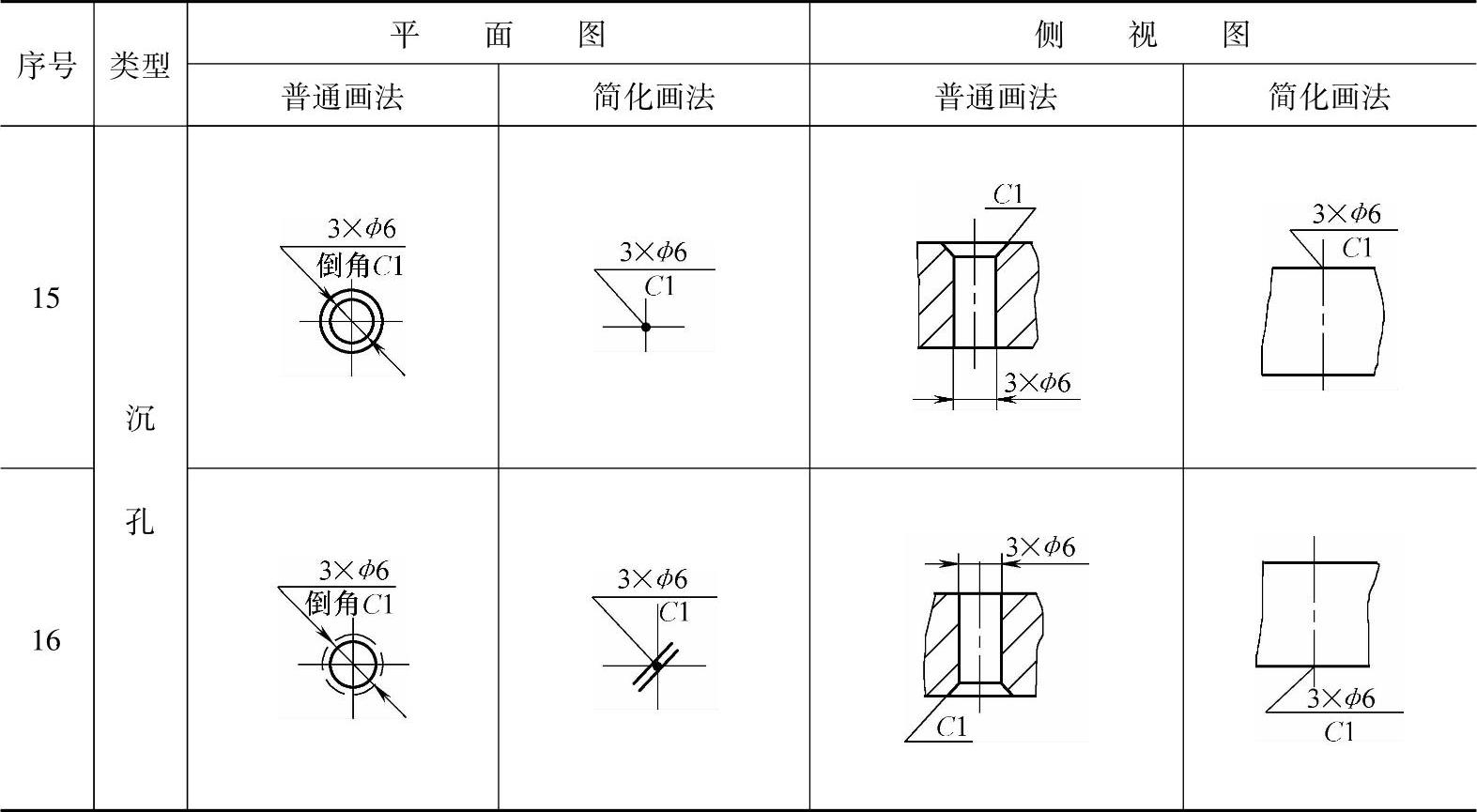

5.模具上简单螺孔、光孔、沉孔在零件图中的简化表示(表2-21)

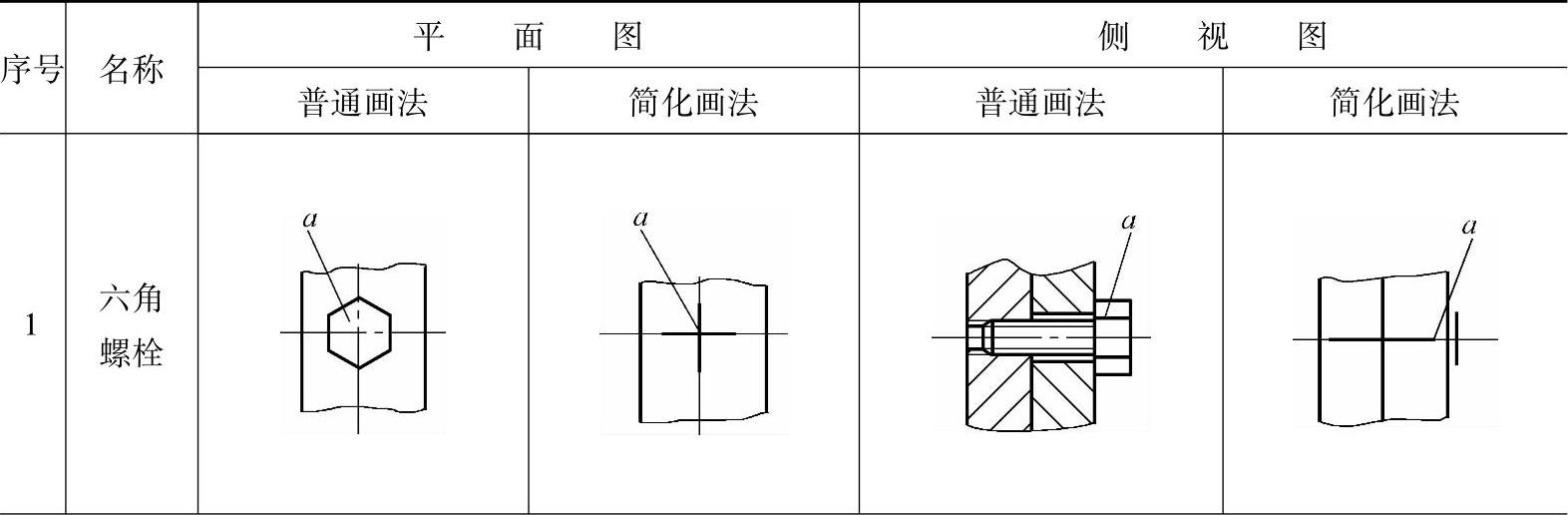

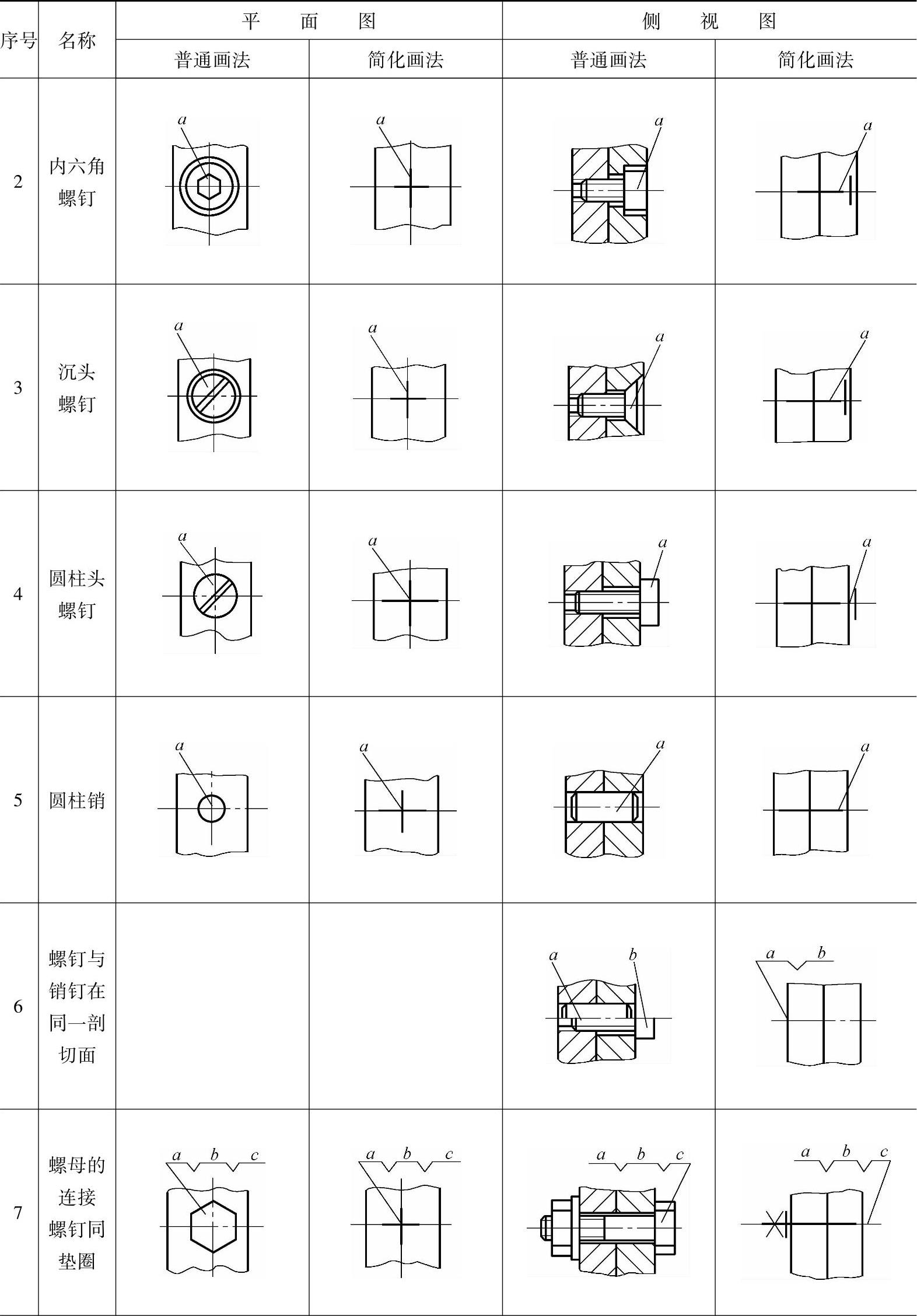

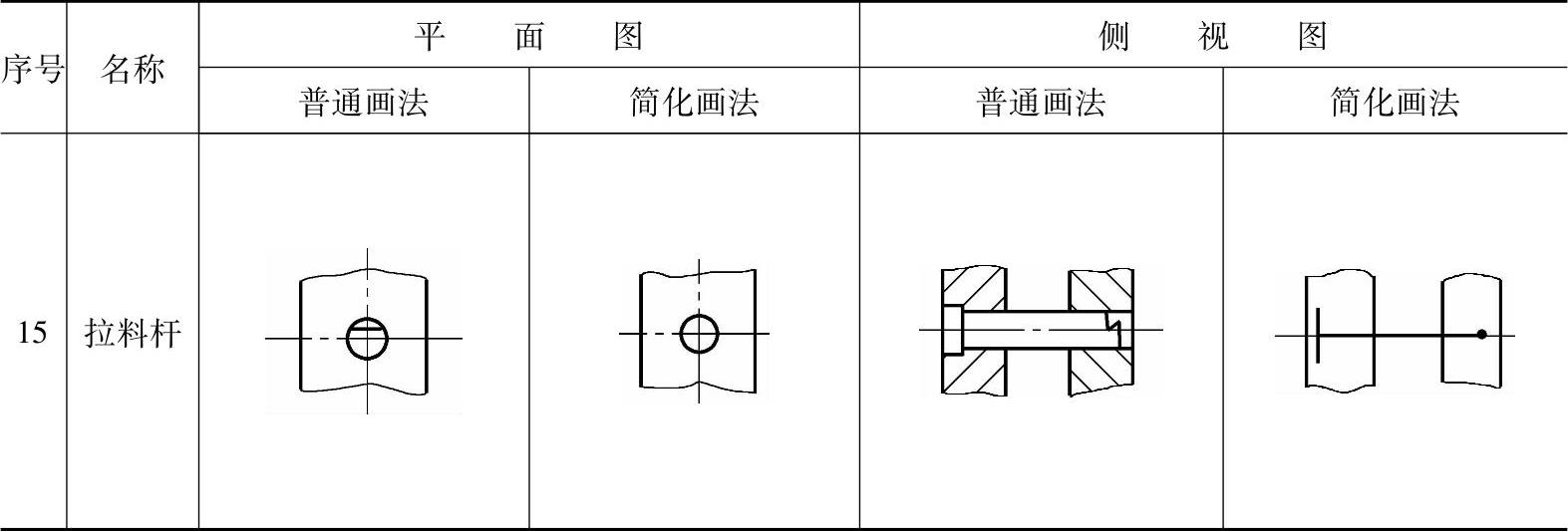

6.装配图中紧固件、导柱、导套及销钉的简化画法(表2-22)

表2-21 模具上简单螺孔、光孔、沉孔在零件图中的简化表示


(续)


(续)


注:1.在平面图中,光孔、沉孔用细实线“+”加黑圆点“·”,即“978-7-111-41723-1-Chapter02-64.jpg”表示;孔在背面再用45°的双细平行线,表示为“∥”。

2.在平面图中,螺纹孔用粗实线“+”,螺纹孔在背面时,加注背面符号,表示为“∥”。

3.在侧视图中,不通孔、沉孔的指引线应从其口部方向引出。

4.光孔、螺孔有深浅度要求时,在所注尺寸规格的后面加“×深度尺寸”;若特殊情况用细牙普通螺纹时,标注为:“(直径×牙距)×深度”。螺纹底孔有深度要求时,在指引线水平线的下方注写螺纹底孔的深度尺寸。

5.圆柱销孔的精度等级,尺寸精度规定为:H7,表面粗糙度规定为Ra=1.6~3.2μm,在图样中不再标注,只在尺寸后注写“销孔”字样。

6.螺钉过孔、沉孔的表面粗糙度规定为:Ra=12.5~25μm;沉孔底面表面粗糙度为:Ra=3.2μm,图样上不再标注。

7.对于圆柱形导柱、导套、凸模、型芯、推杆的孔及挂合过孔亦可参照光孔、沉孔的简化画法绘制,挂合过孔底面表面粗糙度为:Ra=3.2μm,图样上不再标注。

表2-22 装配图中紧固件、导柱、导套及销钉在装配图中的简化画法


(续)


(续)


(续)


注:1.表示标准件的图线,应采用粗实线绘出。

2.示图中a、b、c指件号。
