常见规定：尺寸注法有哪些及其基本要素

2023-06-26 理论教育版权反馈

【摘要】：尺寸数字、尺寸线、尺寸界线的规定见表2-10。所谓对称是指具有对称平面的物体，其一侧的结构与另一侧的结构要素离对称平面距离相等，大小相同成镜像对应关系。

1.尺寸注法的基本要素

图样上的尺寸主要有尺寸数字、尺寸线、尺寸界线三个要素组成，有时为了说明特殊含义，还在尺寸数字之前附加某种规定的符号，如Φ、R、□等。尺寸数字、尺寸线、尺寸界线的规定见表2-10。

2.常见要素的尺寸注法

1）直径、半径及弧长的尺寸注法见表2-11。

2）斜度、锥度、倒角、退刀槽及正方形结构的尺寸注法见表2-12。

3.特种尺寸注法

图样上常有一些较特殊的尺寸注法，例如：对称结构的尺寸注法。所谓对称是指具有对称平面的物体，其一侧的结构与另一侧的结构要素离对称平面距离相等，大小相同成镜像对应关系。这里所说的对称是指物体对称，而不是图形对称，因为不对称物体有时也可得到对称的图形。

又如：长圆孔宽度有较严格公差要求时的尺寸注法。

再如：曲面轮廓的尺寸标注有直角坐标法、极坐标法、表面展开法等，这些较特殊的尺寸注法见表2-13。

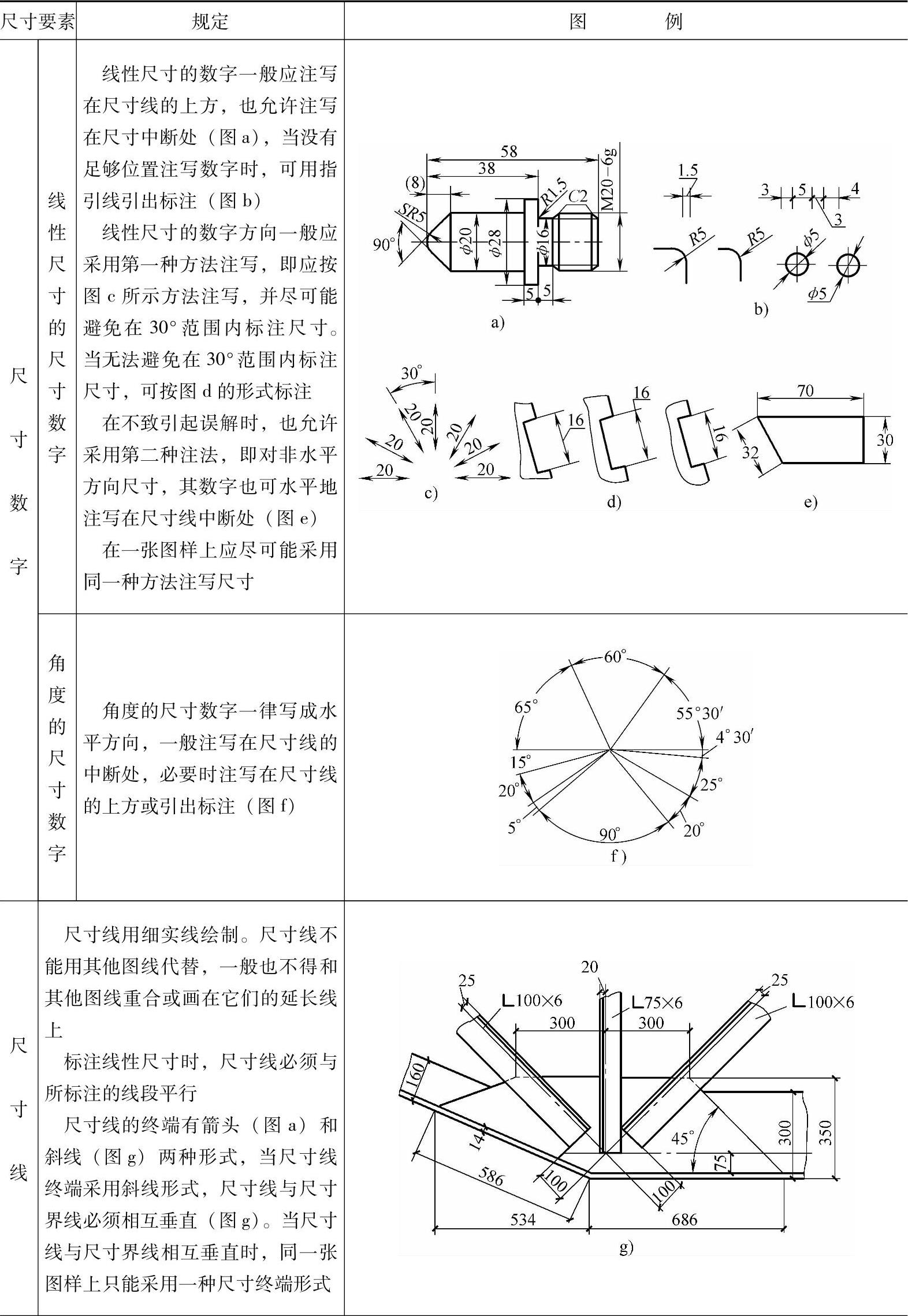

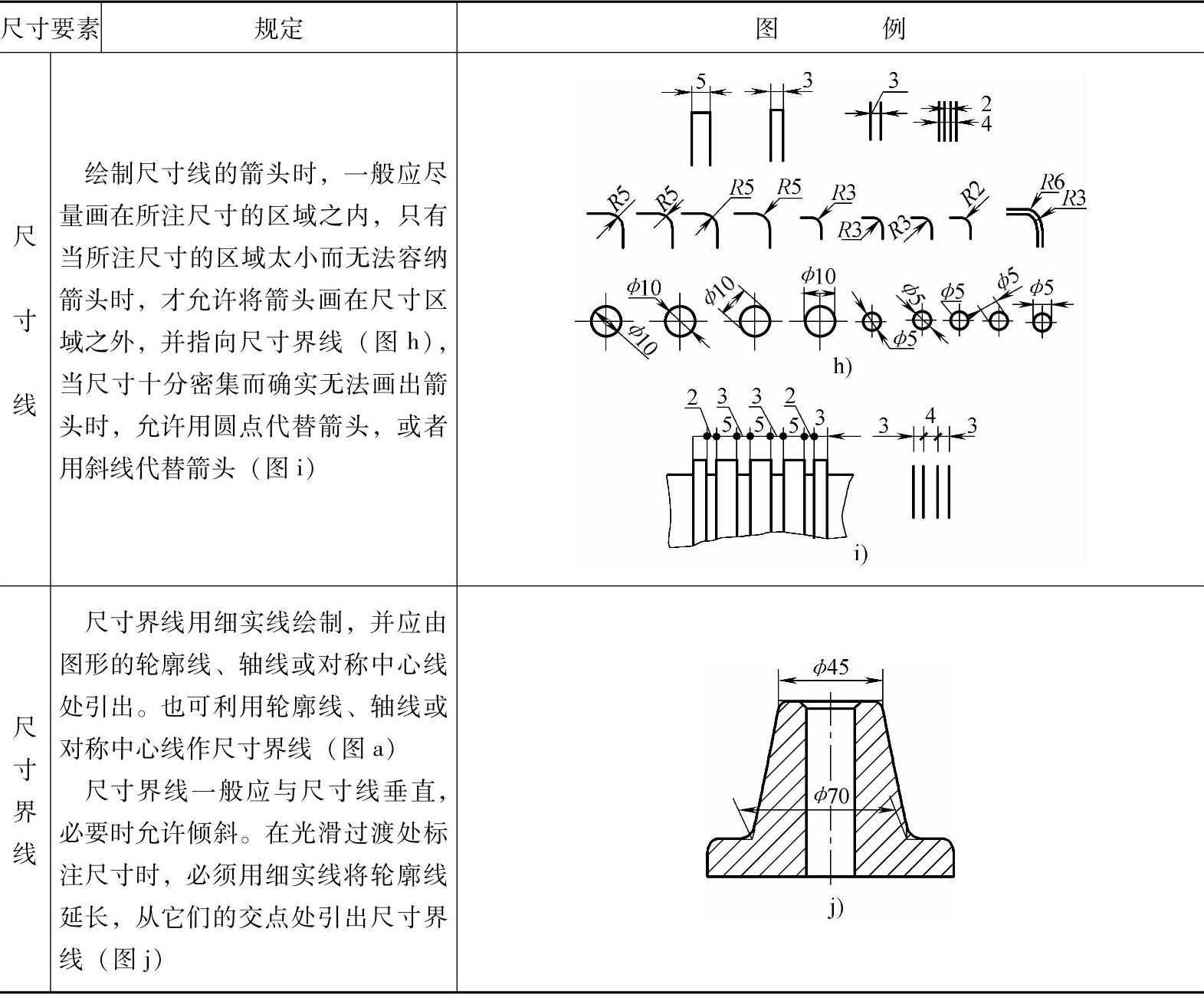

表2-10 尺寸数字、尺寸线、尺寸界线的规定

（续）

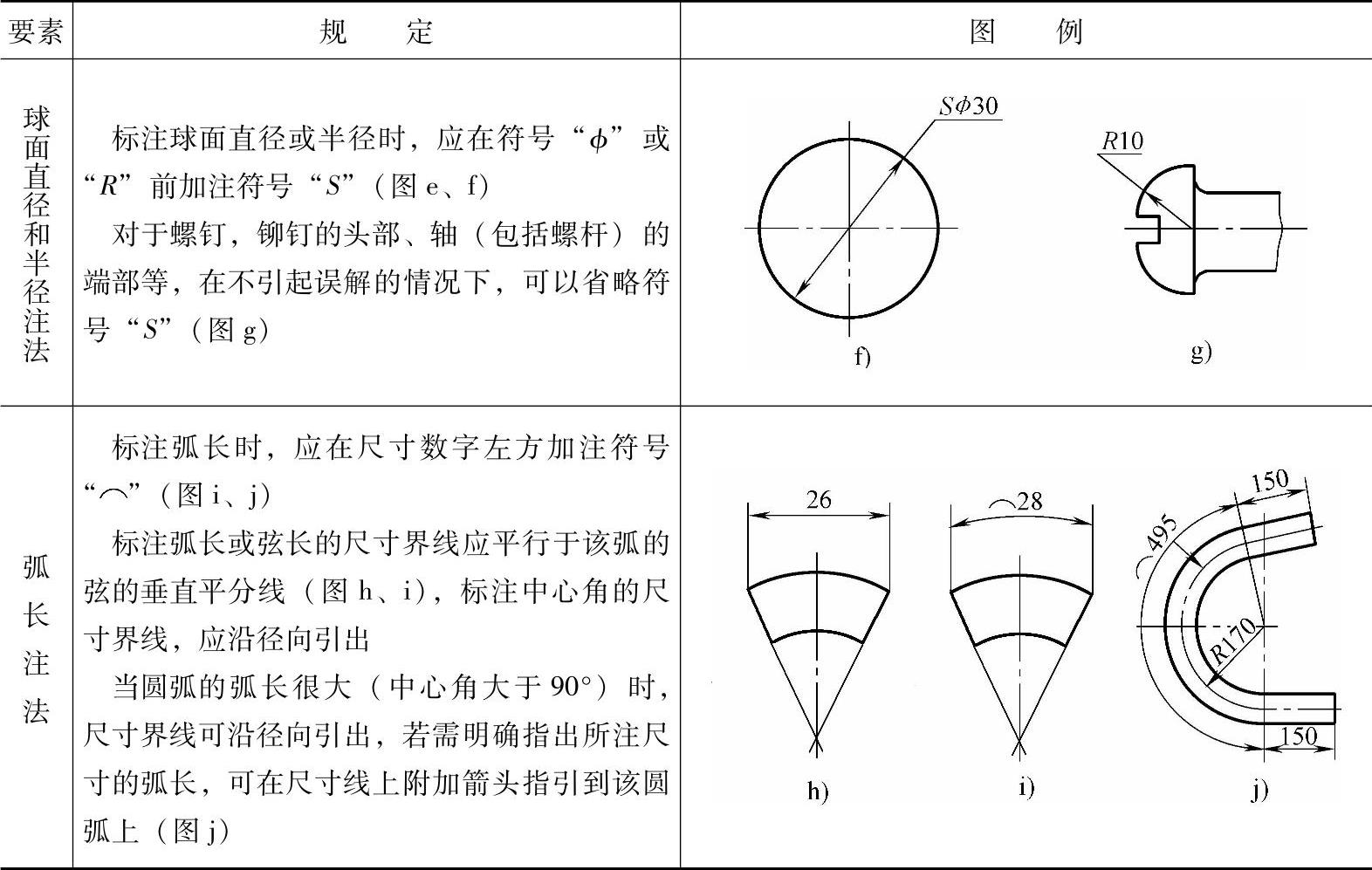

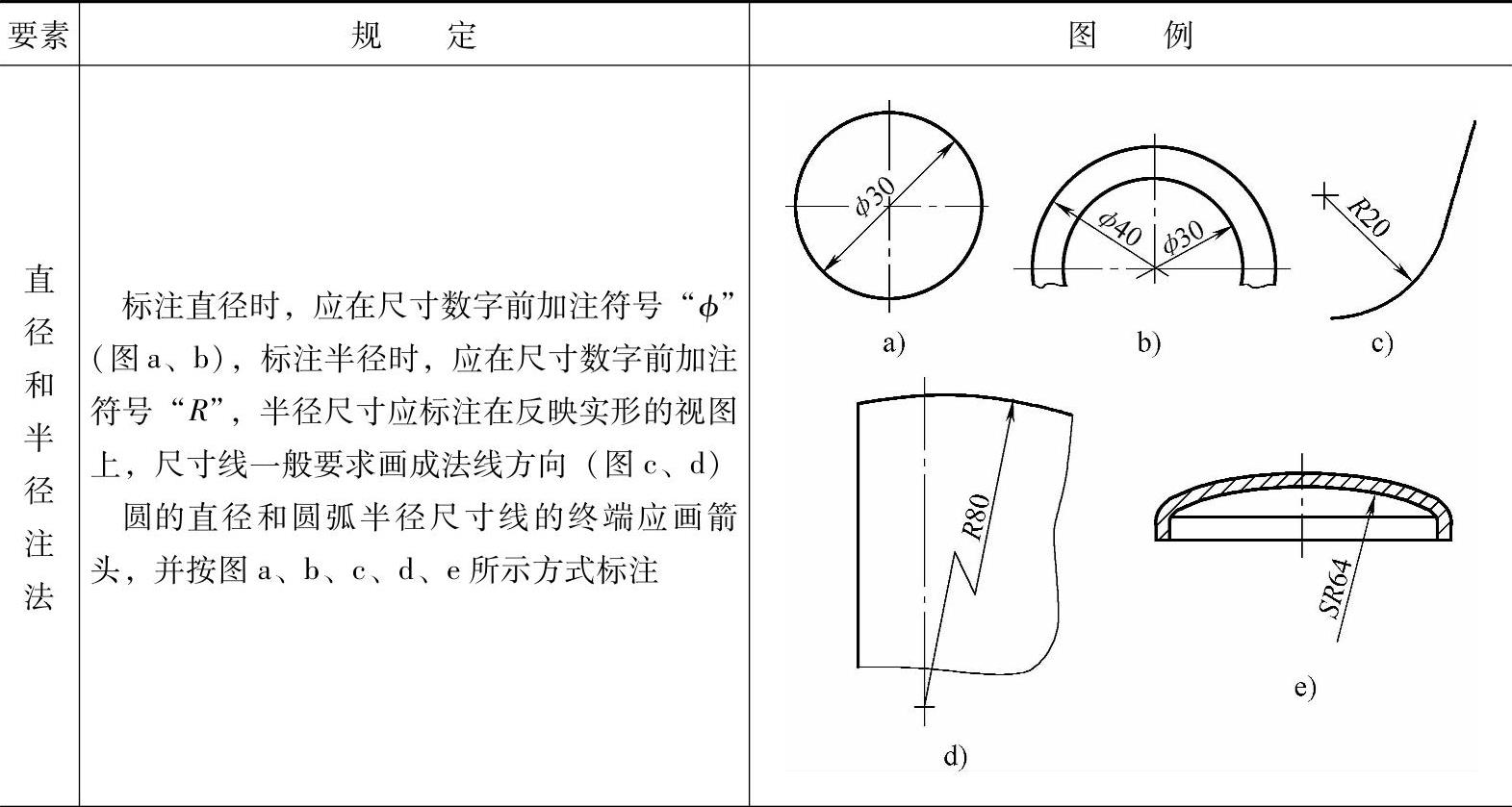

表2-11 直径、半径、弧长的尺寸注法

（续）

表2-12 斜度、锥度、倒角、退刀槽、正方形结构的尺寸注法

（续）

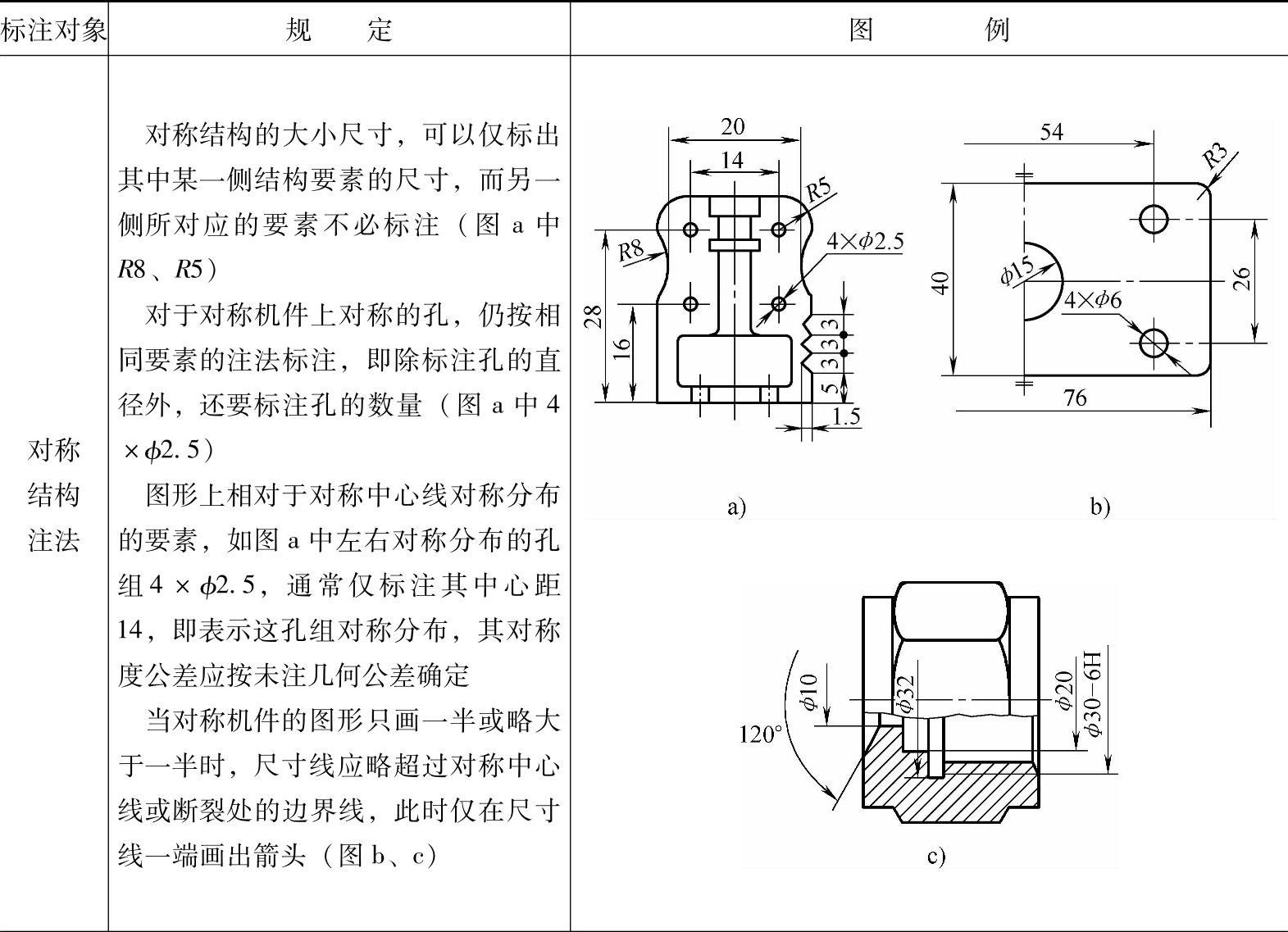

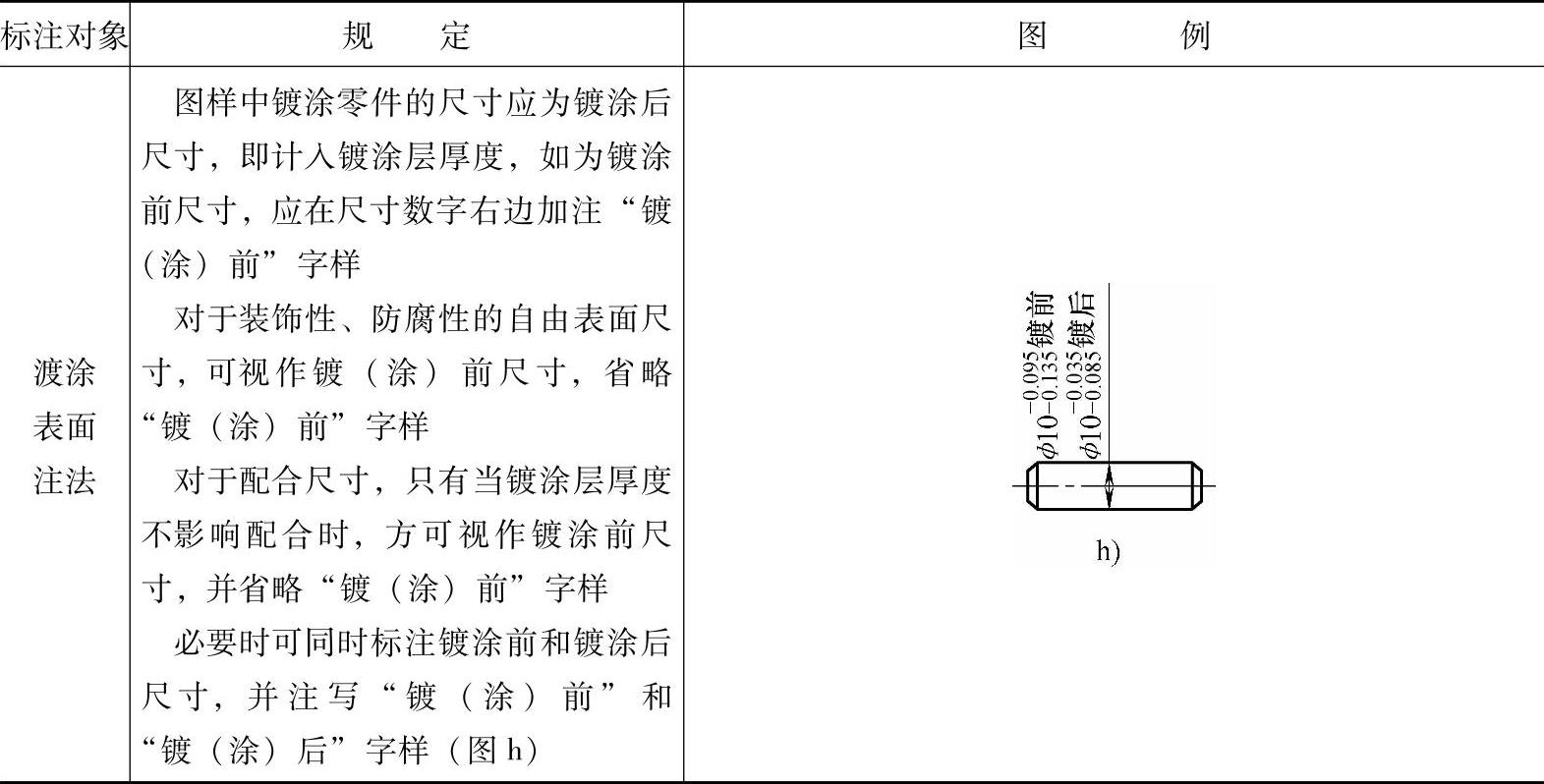

表2-13 对称结构、曲面轮廓、长圆孔、镀涂表面的尺寸注法

（续）
