假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖视图。

2.剖视图和剖切面的分类与画法图例

剖视图可分为全剖视图、半剖视图和局部剖视图。剖切面可分为单一剖切面、两相交的剖切平面——旋转剖、几个平行的剖切平面——阶梯剖、组合剖切平面——复合剖、不平行于任何基本投影面的剖切平面——斜剖。剖视图和剖切面的分类与画法图例见表2-6和表2-7。

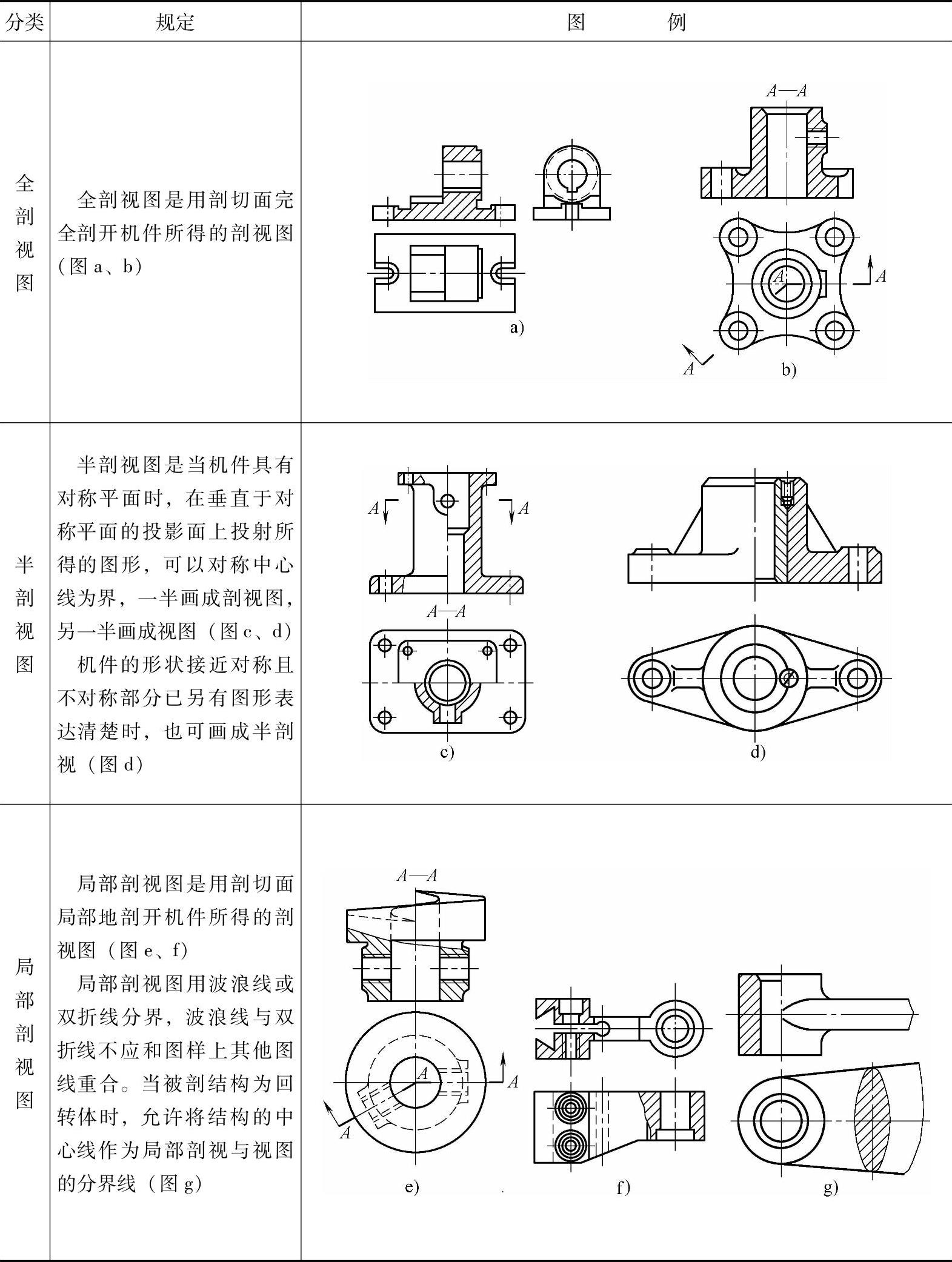

表2-6 剖视图的分类

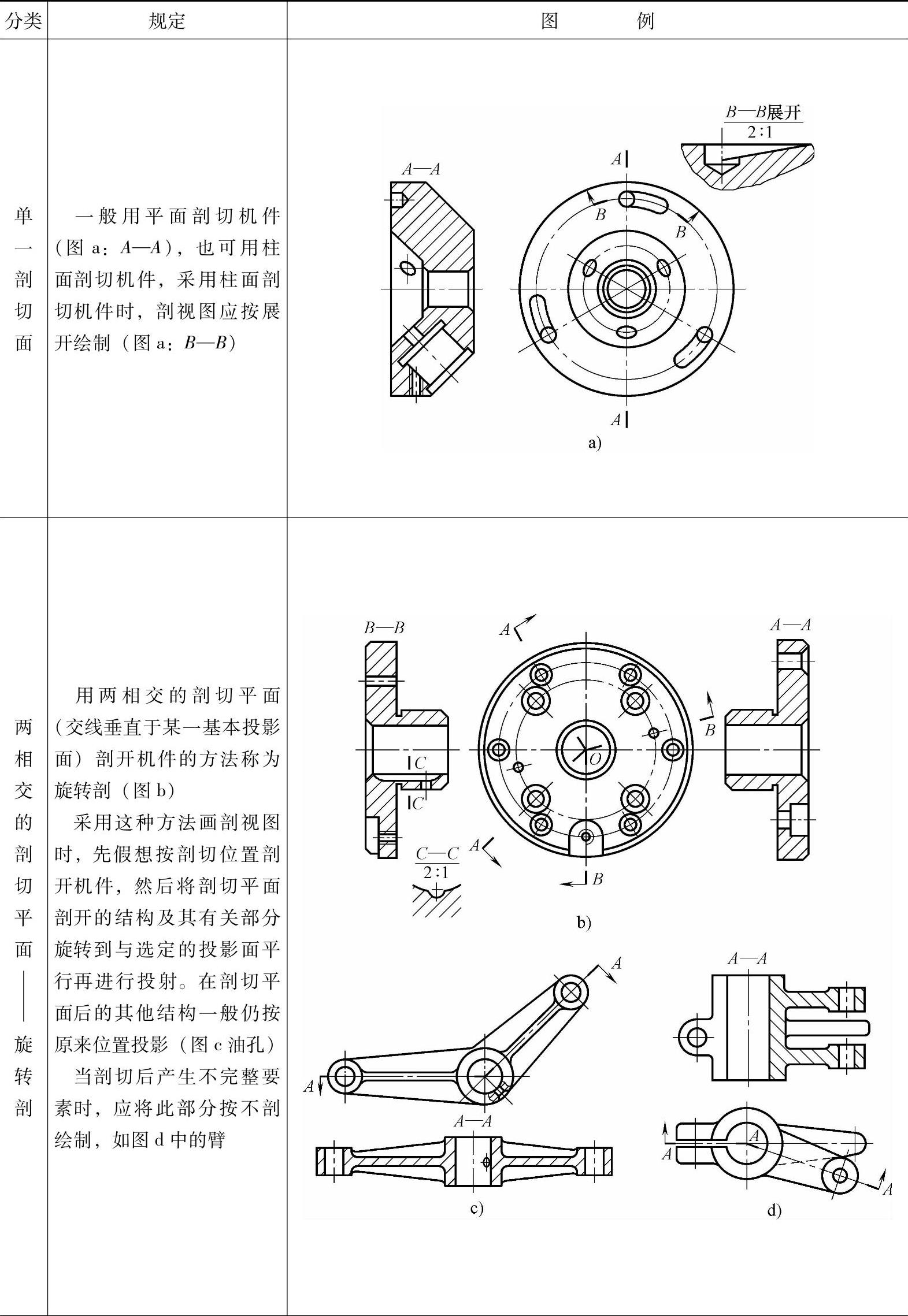

表2-7 剖切面的分类

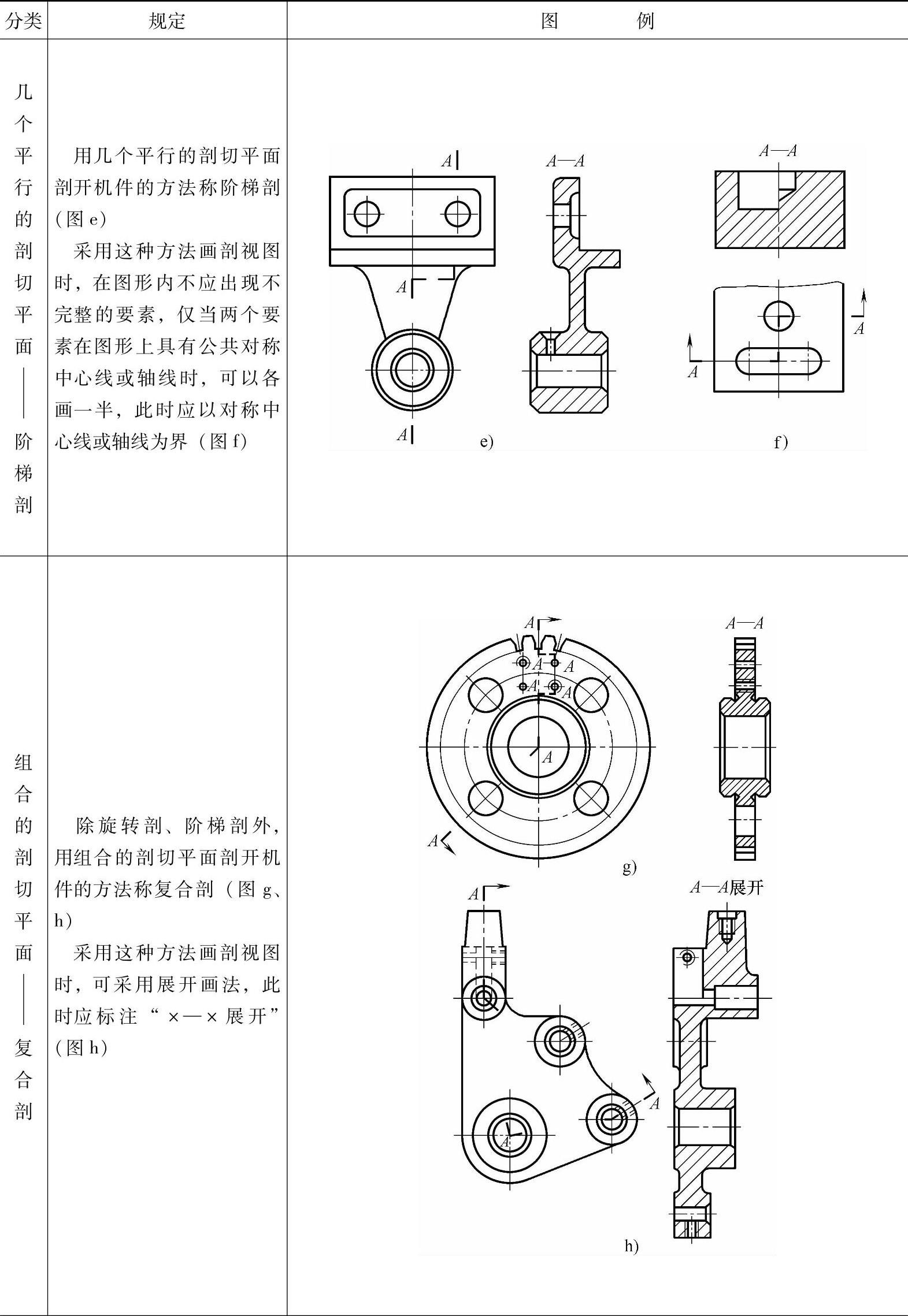

（续）

注：各类剖切面也适用于断面图。

3.剖切符号、剖视图的配置与标注方法

（1）剖切符号剖切符号（粗实线）尽可能不与图形的轮廓线相交，在它的起、迄和转折处应用相同的字母标出，但当转折处地位有限又不致引起误解时允许省略标注（表2-7中图c、f、h）。两组或两组以上相交的剖切平面，其剖切符号相交处用大写拉丁字母“O”标注（表2-7中图b）。

（2）剖视图的配置基本视图配置的规定（表2-5）同样适用于剖视图。剖视图也可按投影关系配置在剖切符号相对应的位置，必要时还允许配置在其他适当位置（表2-7中图j）。

（3）剖切位置与剖视图的标注方法

1）一般应在剖视图上方用字母标出剖视图的名称“×—×”（“×”为大写拉丁字母）。在相应的视图上用剖切符号表示剖切位置，用箭头表示投射方向，并注上同样的字母（表2-7中图g、h、i、j）。

2）当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略箭头（表2-7中图a、e）。

3）当单一剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其他图形隔开时，可省略标注（表2-6中图a）。

4）当单一剖切平面的剖切位置明显时，局部剖视图的标注可省略（表2-6中图f、g）。

4.剖视图标注方法的几种特殊形式（表2-8）

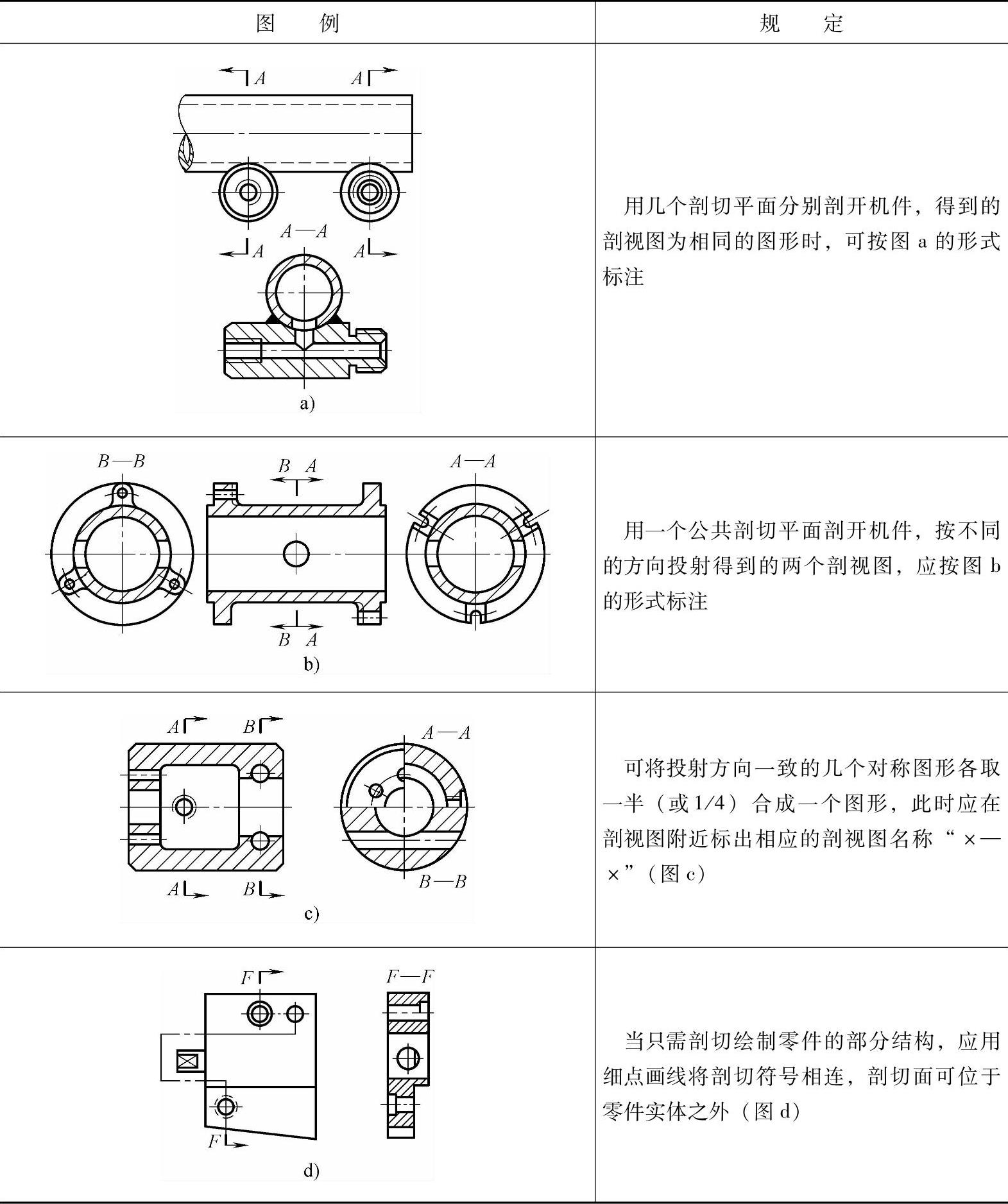

表2-8 剖视图的特殊标注
