【摘要】：为了表示物体的形象，通常选用互相垂直的三个投影面，建立一个三投影面体系。在机械制图中，把物体在三个投影面上得到的视图，称为三视图。左视图和右视图简称侧视图）。三视图在国内外图纸上有些不同，主要指美、日等国采用第三角投影画法与我国采用第一角投影画法才出现这种情况。例如三视图摆在一个平面上位置似相同，内涵却不同，如图2-11所示。

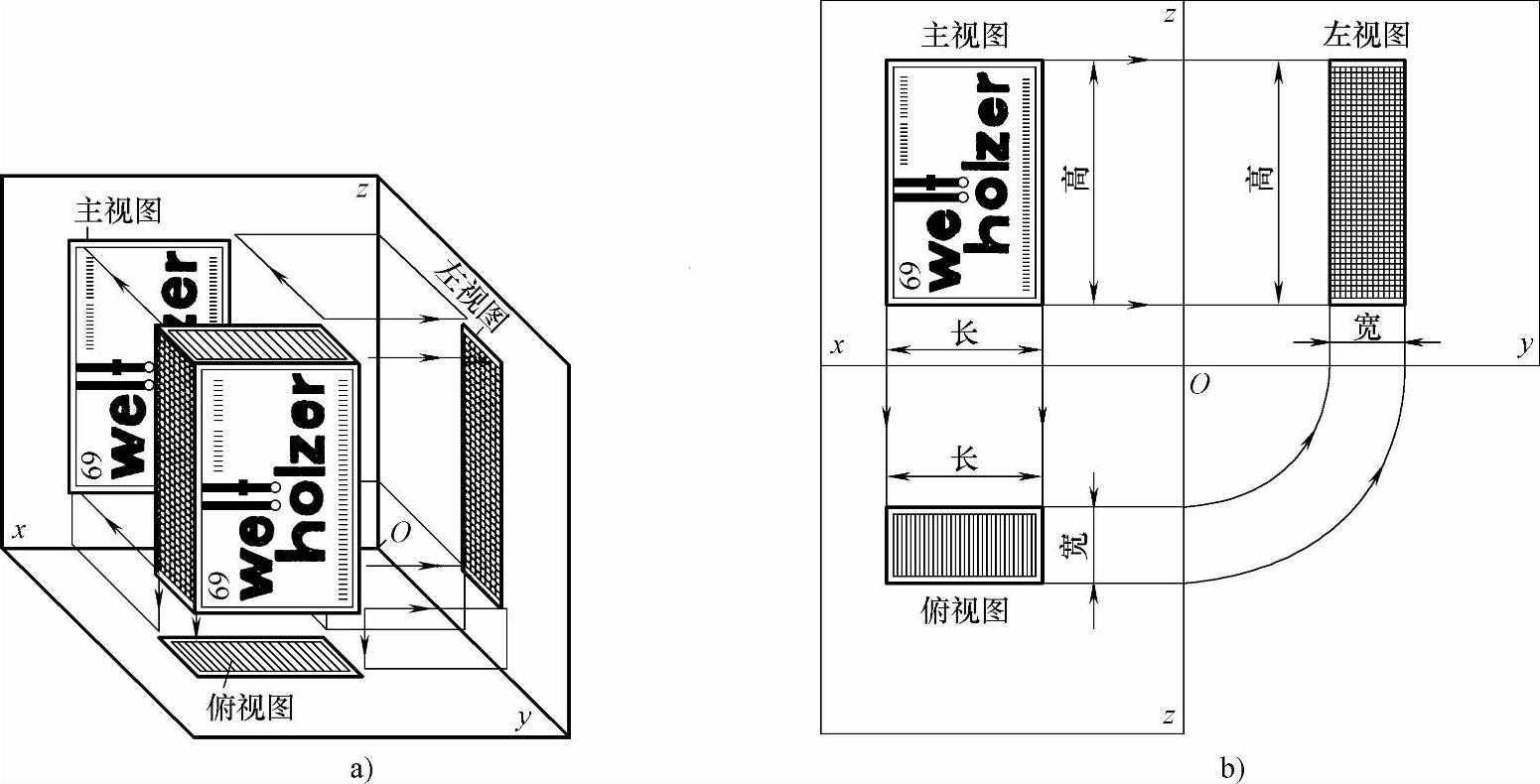

为了表示物体的形象，通常选用互相垂直的三个投影面，建立一个三投影面体系。三个投影面分别为正立投影面（V）、水平投影面（H）、侧立投影面（W）。假设物体悬浮于三个投影面之间，投射线垂直于投影面，投射线互相平行，用正投影法分别在投影面上形成三个视图，即主视图、俯视图和侧视图，如图2-10所示。

为了把空间的三个视图画在一张图纸上，就必须把三个投影面展开摊平。展开的办法是正立投影面不动，将水平投影面绕x轴向下旋转90°，将侧立投影面绕z轴向右旋转90°，这样三个投影面上的视图都在一个平面上，也就是在一张图纸上。

在机械制图中，把物体在三个投影面上得到的视图，称为三视图。根据GB／T14692—2008规定：

1）画主视图时，须从前面观察物体，由物体的前面向后投影，在正面得到的图形称为主视图。
