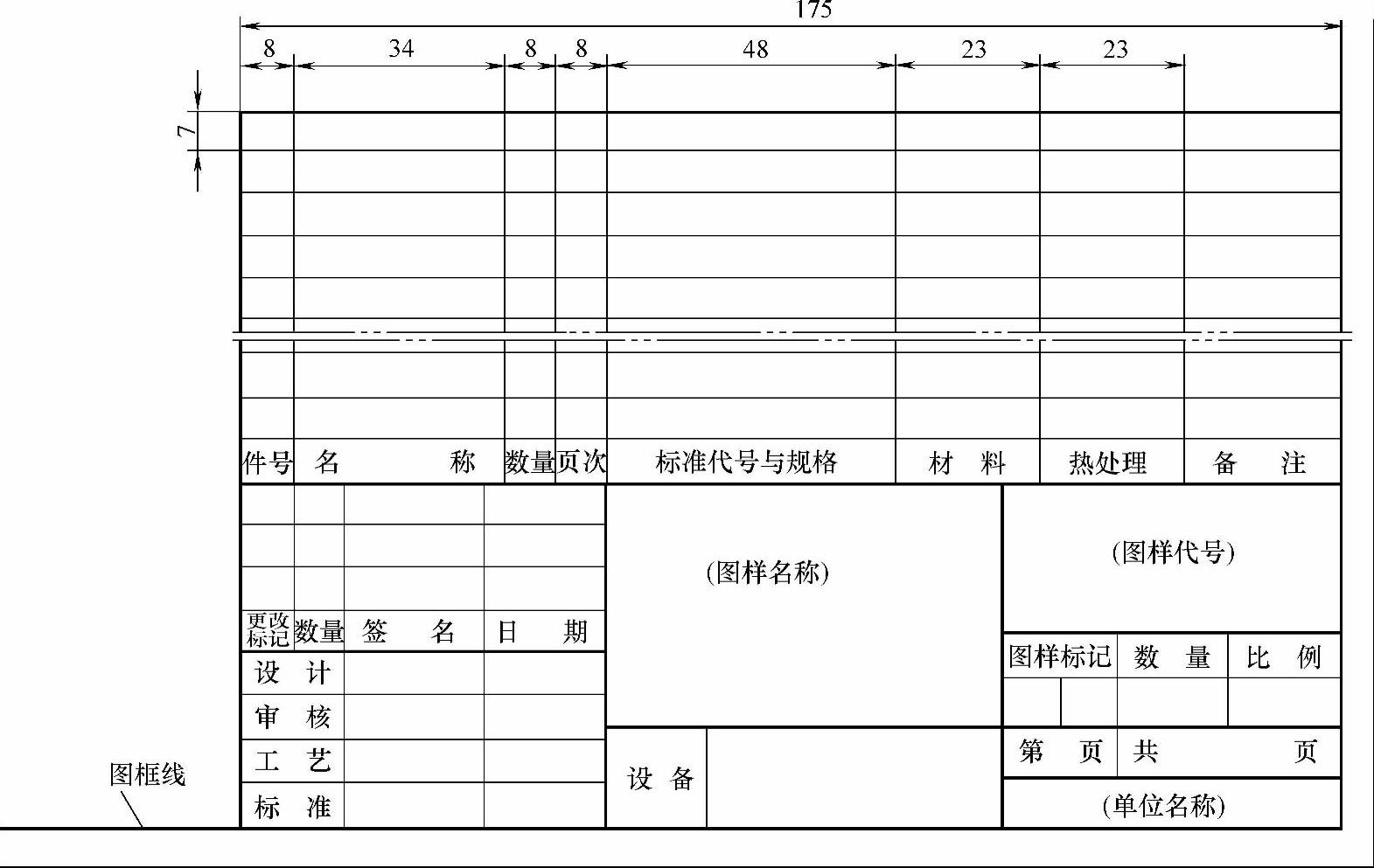

【摘要】：正规的图样，不仅外形尺寸大小符合标准对图幅要求的规定，而且图框内设有标题栏，并符合标题栏的布置方位、格式和尺寸的一些规定。其作用是集中图样的主要说明。用标题栏的形式醒目、简明地告示人们该图样的名称、图样表示方法、图样代号、比例、材料标记，以及有关设计、审核等责任人签名和年、月、日等要目。根据使用的要求不同，总图标题栏和零件图标题栏的格式有一定的区别。如图2-4所示为总图标题栏与明细栏合一的格式。

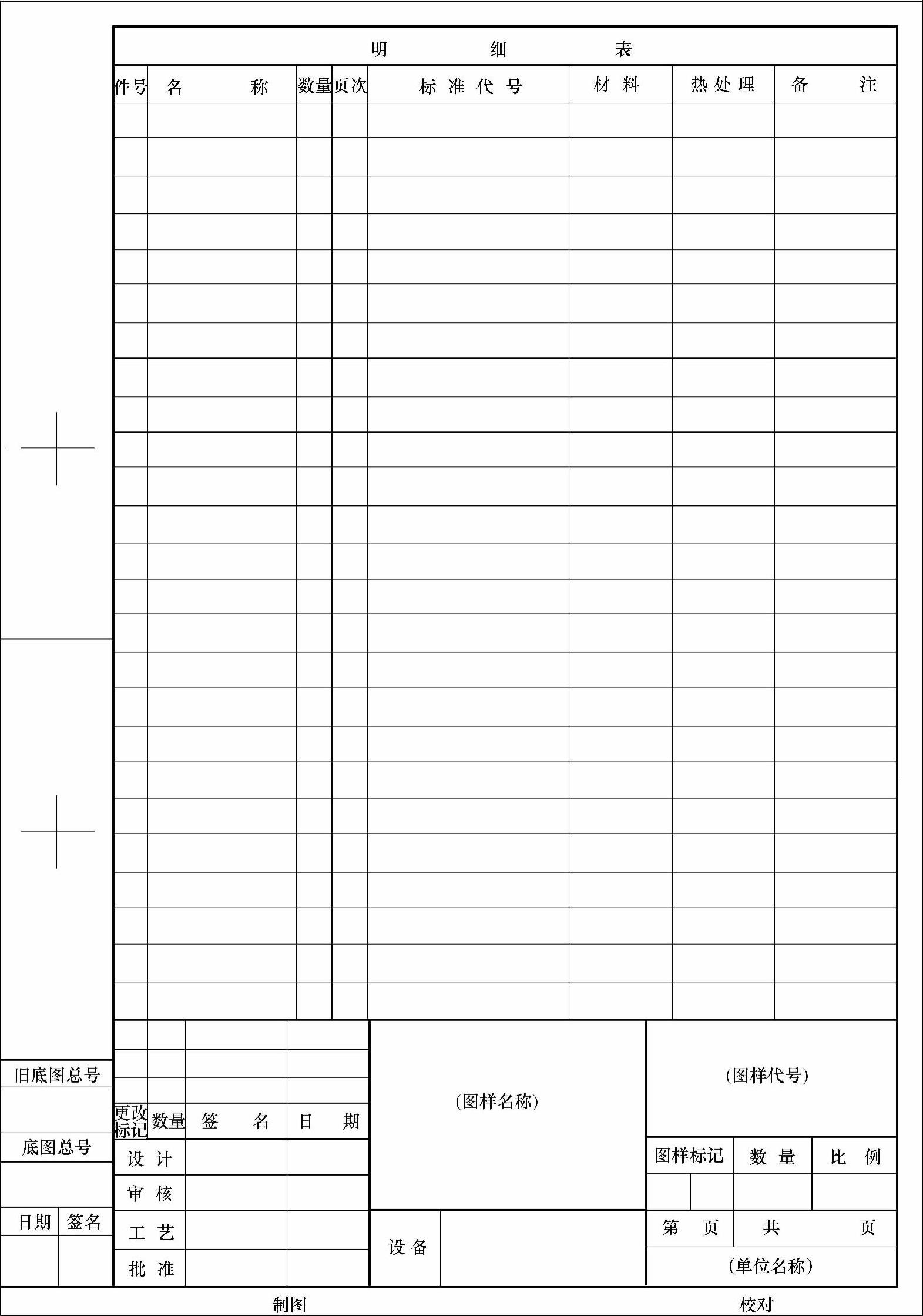

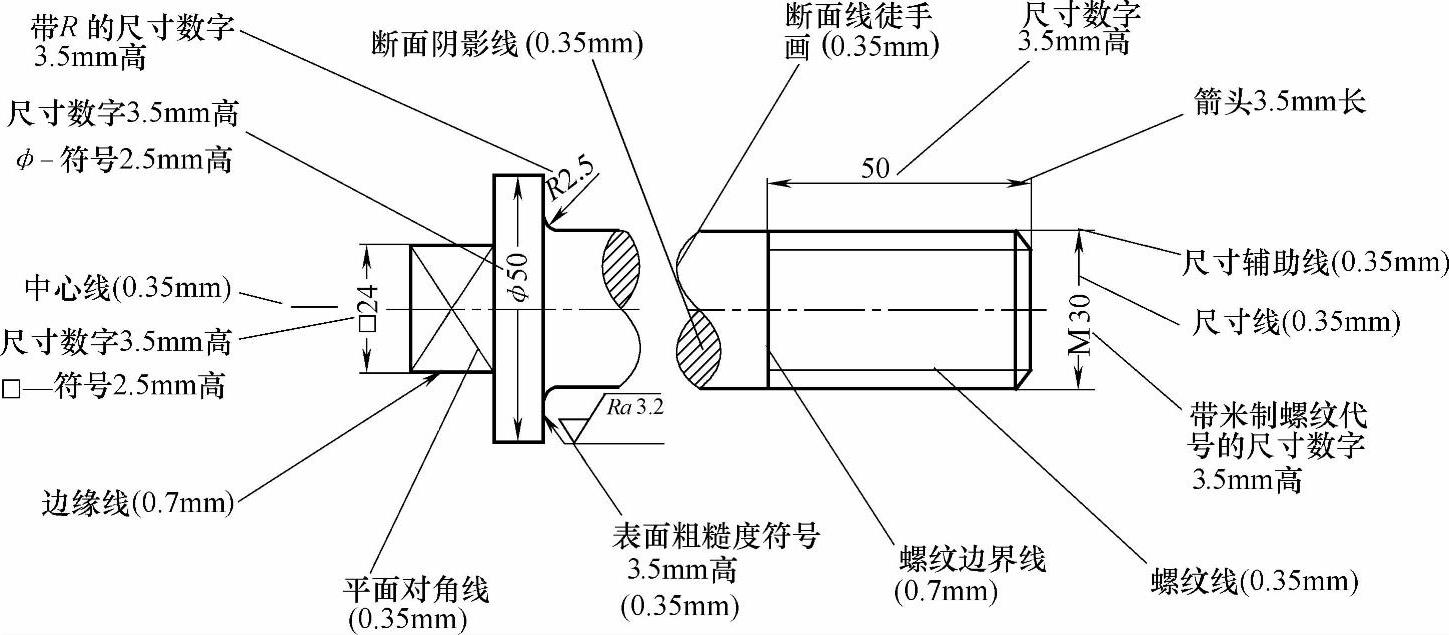

正规的图样，不仅外形尺寸大小符合标准对图幅要求的规定，而且图框内设有标题栏，并符合标题栏的布置方位、格式和尺寸的一些规定。对于总装配图或部件图，还需附有明细栏（也有单独存在于总图之外，称为明细表或一览表的）。

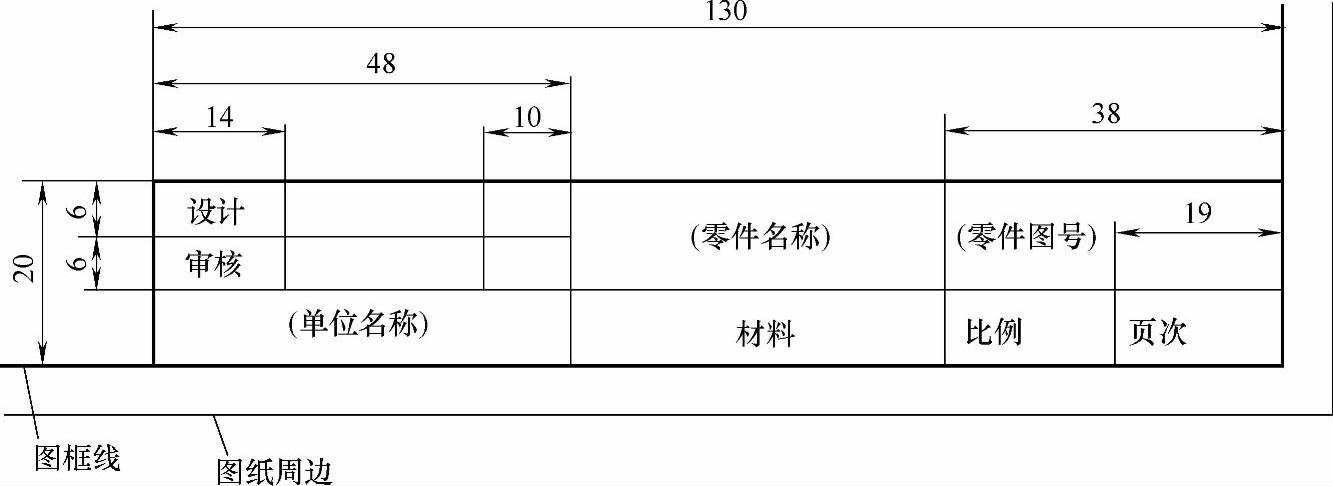

对于模具图而言，标题栏一般分为总图标题栏和零件图标题栏两种。其作用是集中图样的主要说明。用标题栏的形式醒目、简明地告示人们该图样的名称、图样表示方法、图样代号、比例、材料标记，以及有关设计、审核等责任人签名和年、月、日等要目。

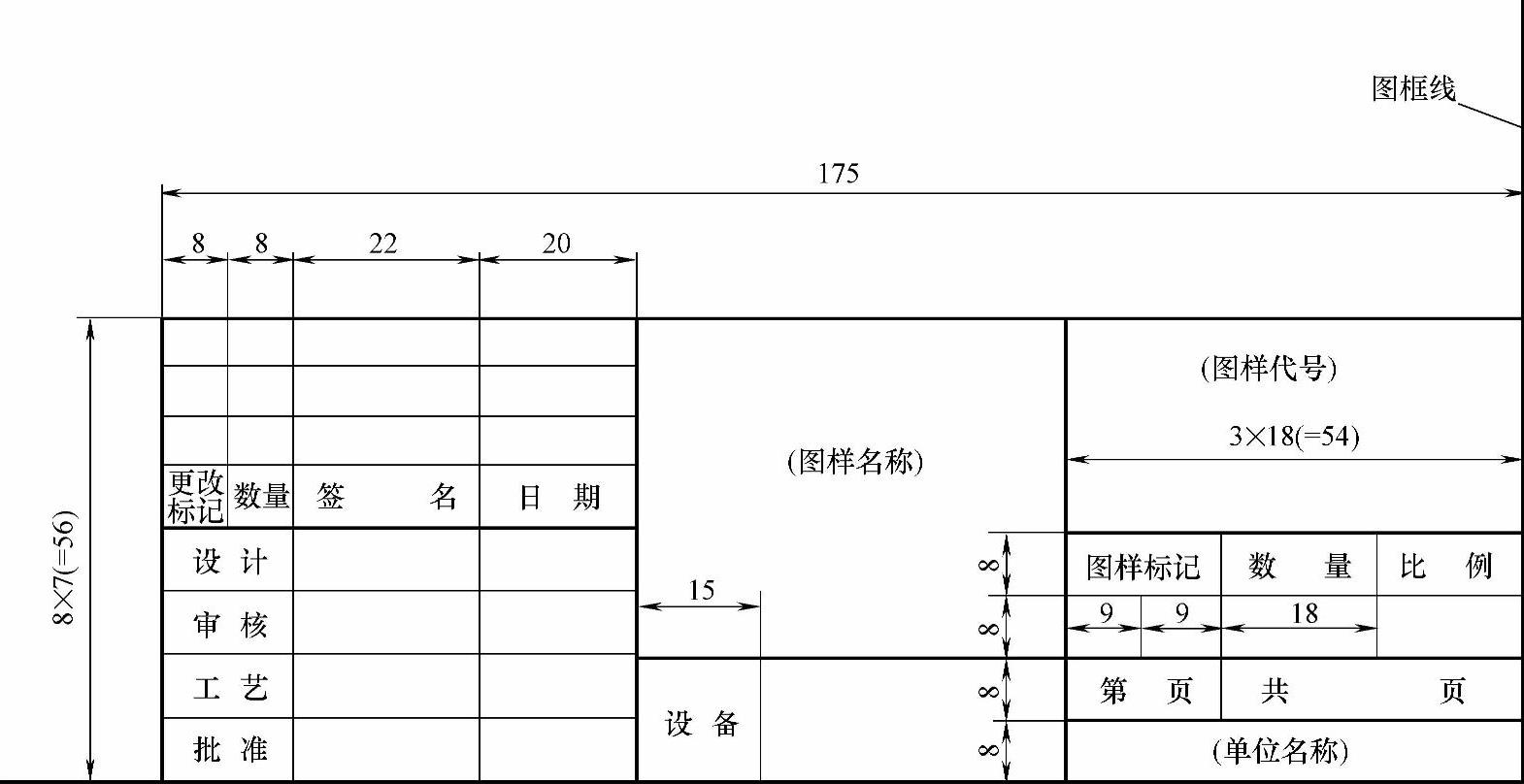

根据使用的要求不同，总图标题栏和零件图标题栏的格式有一定的区别。标题栏、明细栏在GB／T 10609.1—2008和GB／T 10609.2～10609.3—2009中虽有规定，但具体到模具行业，各企业往往根据自己的习惯和传统，采用常用的标题格式，这里介绍的总图和零件图标题栏及明细栏格式都是实例，供参考。

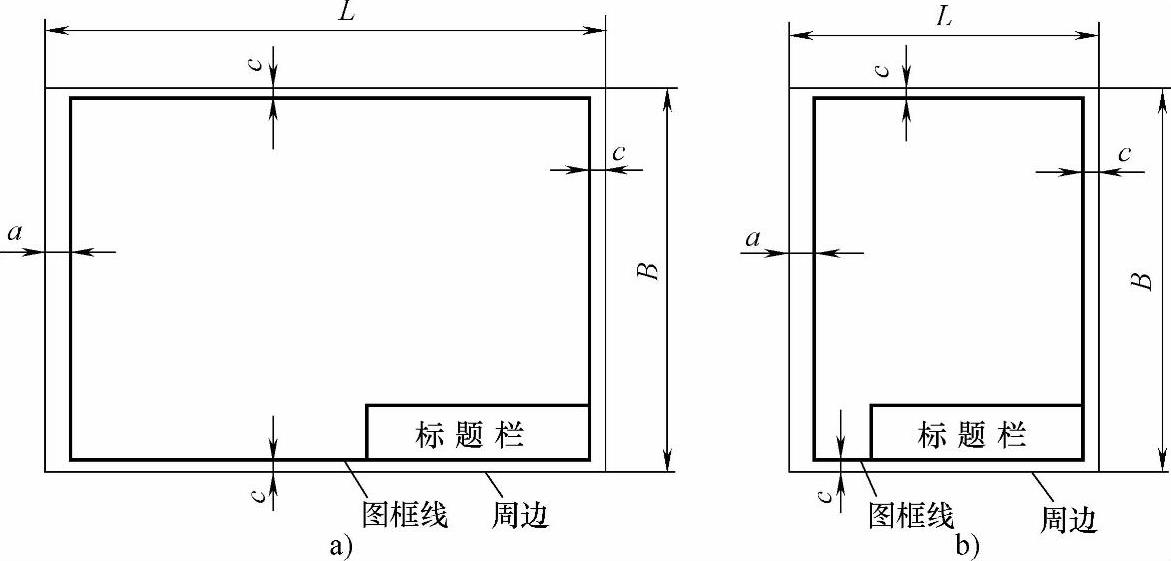

图2-1所示为标题栏放置位置，不管横放或竖放的图幅，标题栏位置位于图纸的右下角。
