12.3.6.1 承料板（图12-174）
图12-174 承料板（图12-135的件号94）
12.3.6.2 导料板
1.导料板1（图12-175）

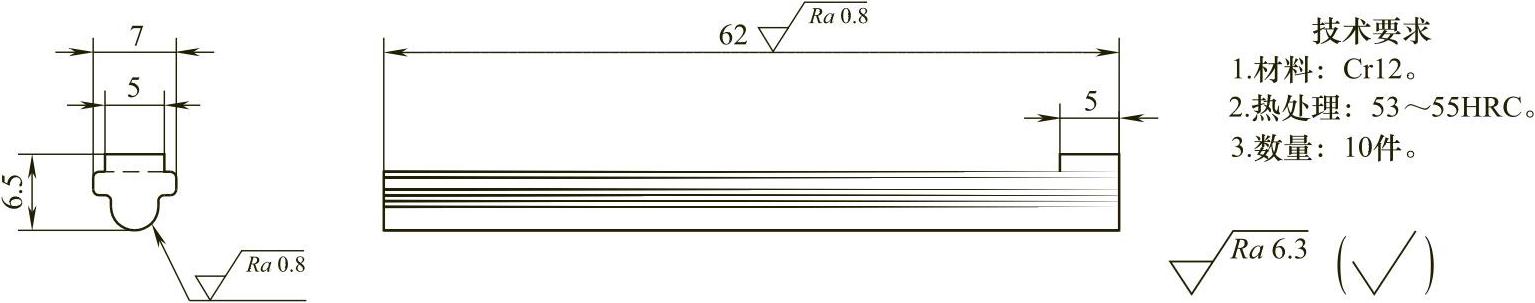

图12-175 导料板1（图12-135的件号100）
2.导料板2（图12-176）
图12-176 导料板2（图12-135的件号101）
12.3.6.3 凸模

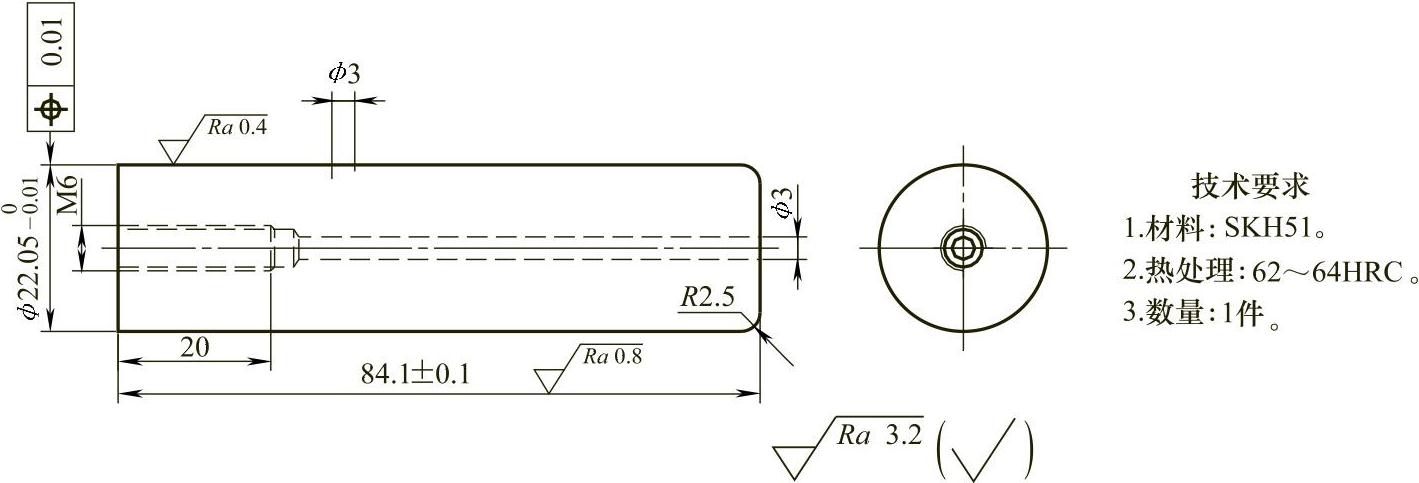

1.内圈切口凸模（图12-177）
图12-177 内圈切口凸模 （图12-135的件号3）
2.外圈切口凸模（图12-178）
图12-178 外圈切口凸模 （图12-135的件号7）
3.首次拉深凸模（图12-179）
图12-179 首次拉深凸模（图12-135的件号10）
4.二次拉深凸模（图12-180）
图12-180 二次拉深凸模（图12-135的件号16）
5.三次拉深凸模（图12-181）
图12-181 三次拉深凸模（图12-135的件号19）

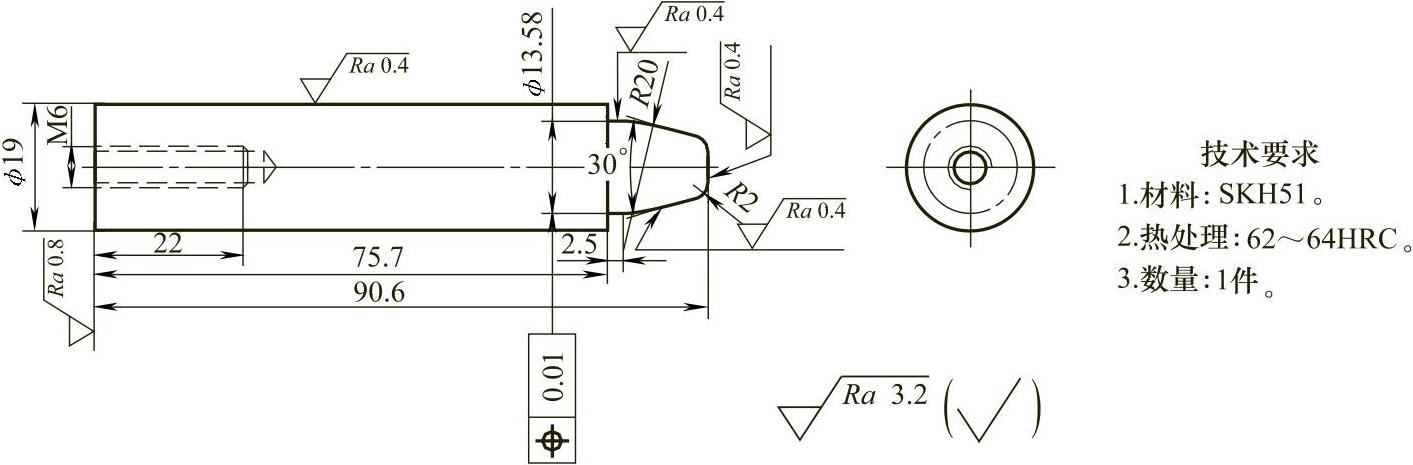

6.四次拉深凸模（图12-182）
图12-182 四次拉深凸模（图12-135的件号23）
7.压凸点凸、凹模（图12-183）

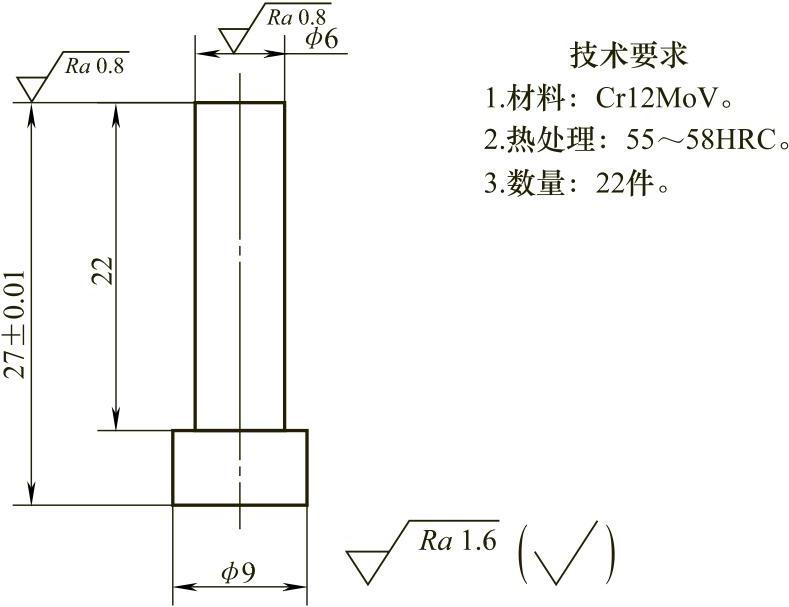

图12-183 压凸点凸、凹模（图12-135的件号25）
8.口部拉深凸模（图12-184）
图12-184 口部拉深凸模（图12-135的件号29）

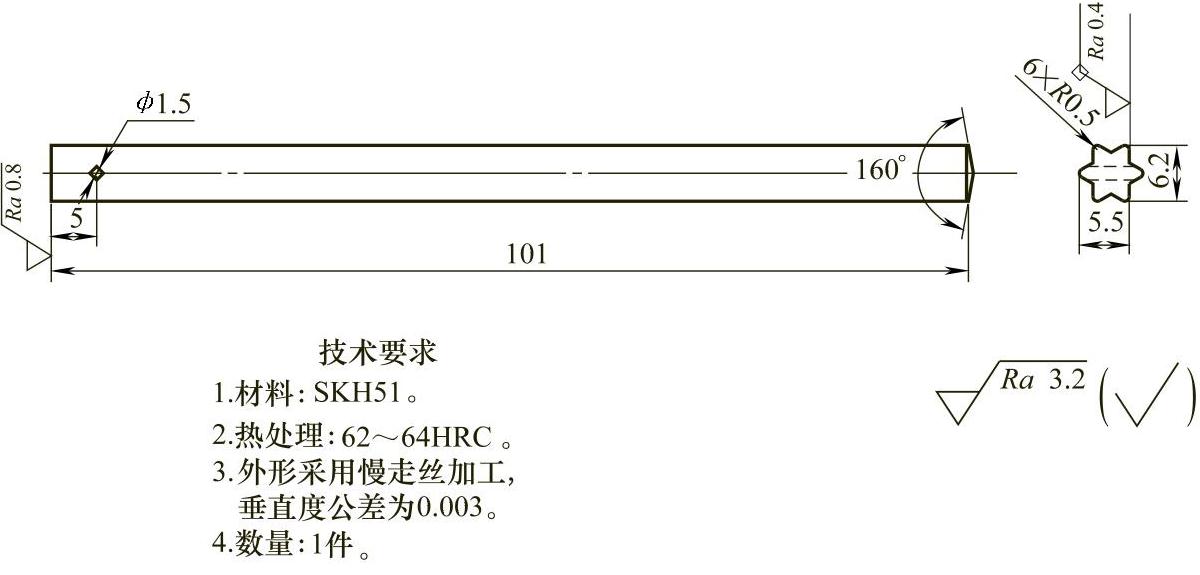

9.冲底孔凸模（图12-185）
图12-185 冲底孔凸模（图12-135的件号34）
10.整形凸模（图12-186）
图12-186 整形凸模（图12-135的件号37）
11.落料凸模（图12-187）
图12-187 落料凸模（图12-135的件号41）
12.3.6.4凸模固定块
1.内圈切口凸模固定块（图12-188）

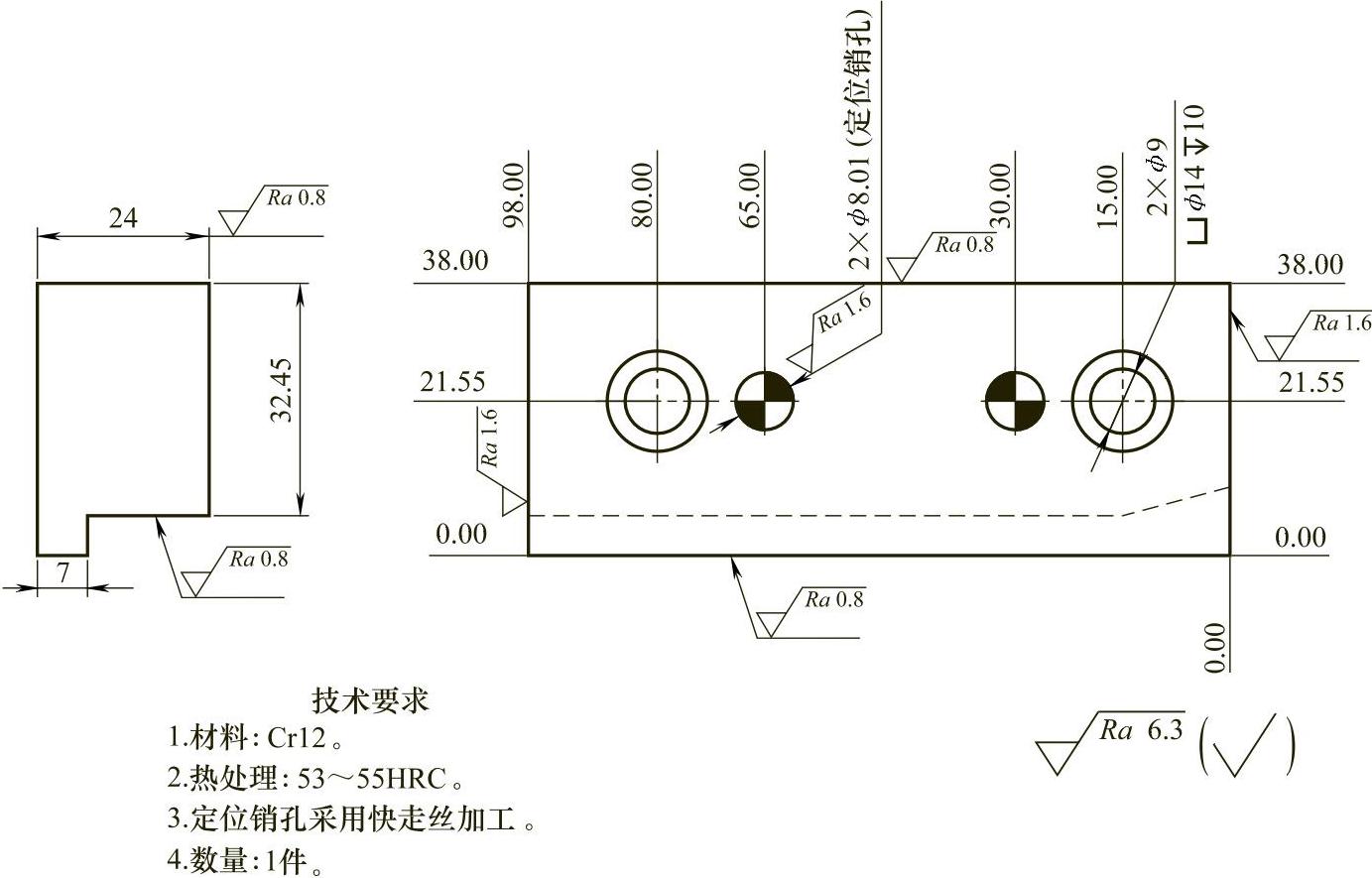

图12-188 内圈切口凸模固定块（图12-135的件号4）
2.外圈切口凸模固定块（图12-189）
图12-189 外圈切口凸模固定块（图12-135的件号6）
3.口部拉深凸模固定块（图12-190）
图12-190 口部拉深凸模固定块（图12-135的件号28）
4.冲底孔凸模固定块（图12-191）
图12-191 冲底孔凸模固定块（图12-135的件号33）
5.落料凸模固定块（图12-192）
图12-192 落料凸模固定块（图12-135的件号42）
12.3.6.5 滑动块
1.内圈切口滑动块（图12-193）
图12-193 内圈切口滑动块（图12-135的件号2）

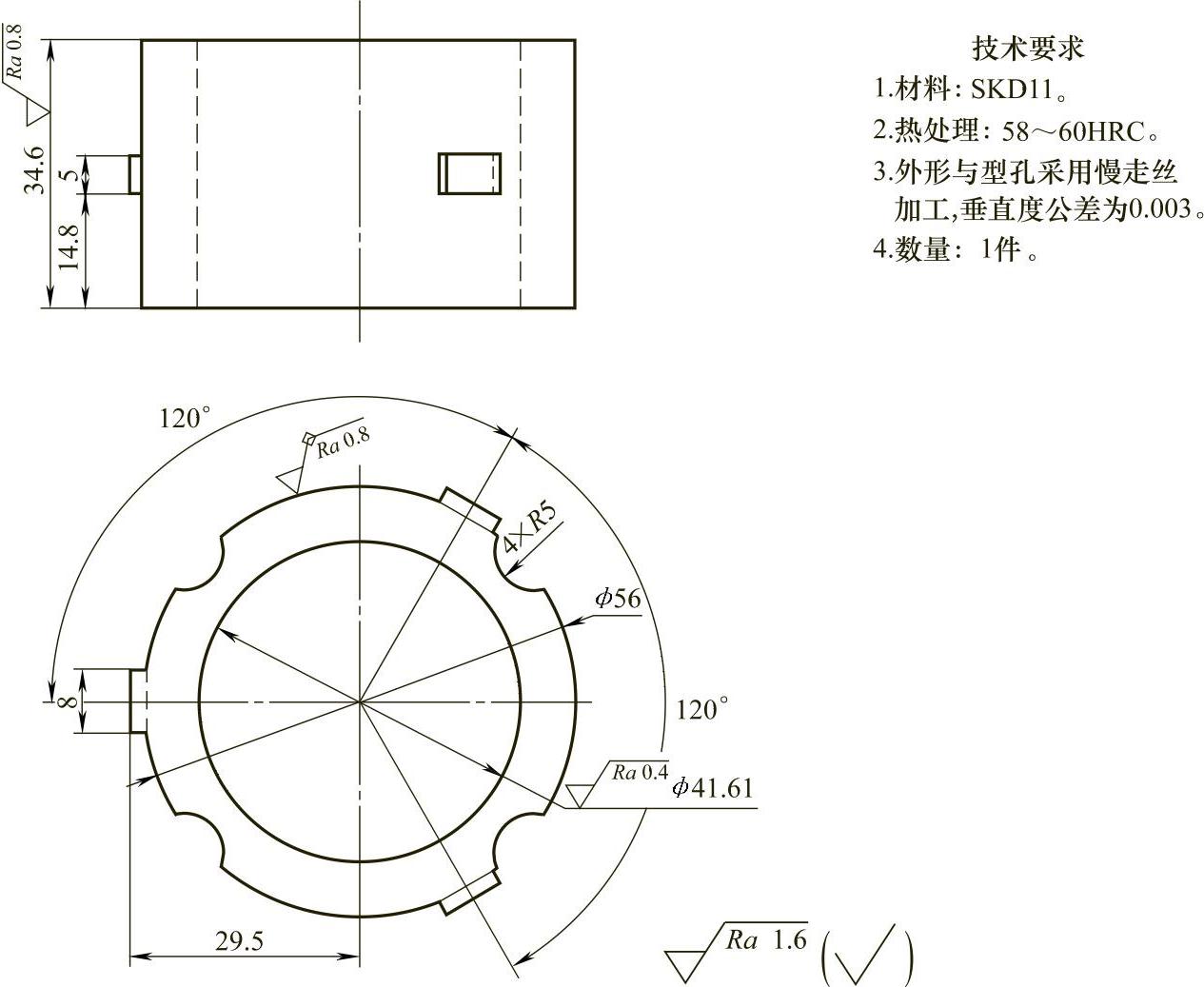

2.外圈切口滑动块（图12-194）
图12-194 外圈切口滑动块（图12-135的件号5）
3.首次拉深压边圈（图12-195）
图12-195 首次拉深压边圈（图12-135的件号9）
4.四次拉深滑动块（图12-196）
图12-196 四次拉深滑动块（图12-135的件号74）
5.口部拉深滑动块（图12-197）
图12-197 口部拉深滑动块（图12-135的件号68）
6.冲底孔滑动块（图12-198）
图12-198 冲底孔滑动块（图12-135的件号65）
7.整形滑动块（图12-199）
图12-199 整形滑动块（图12-135的件号59）
8.落料滑动块（图12-200）
图12-200 落料滑动块（图12-135的件号47）
12.3.6.6 凹模

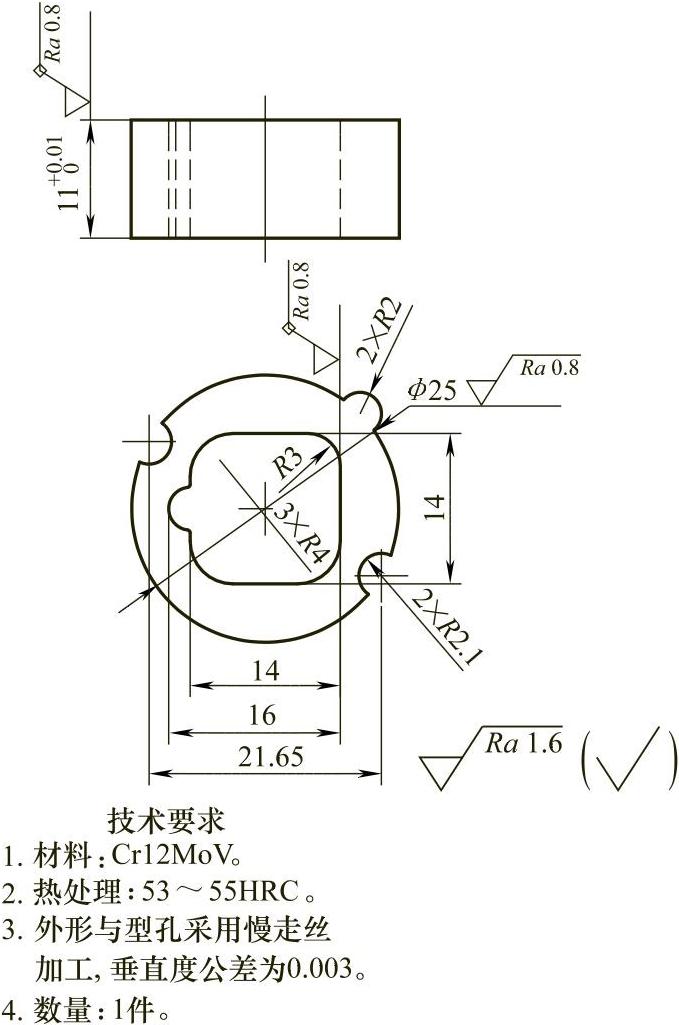

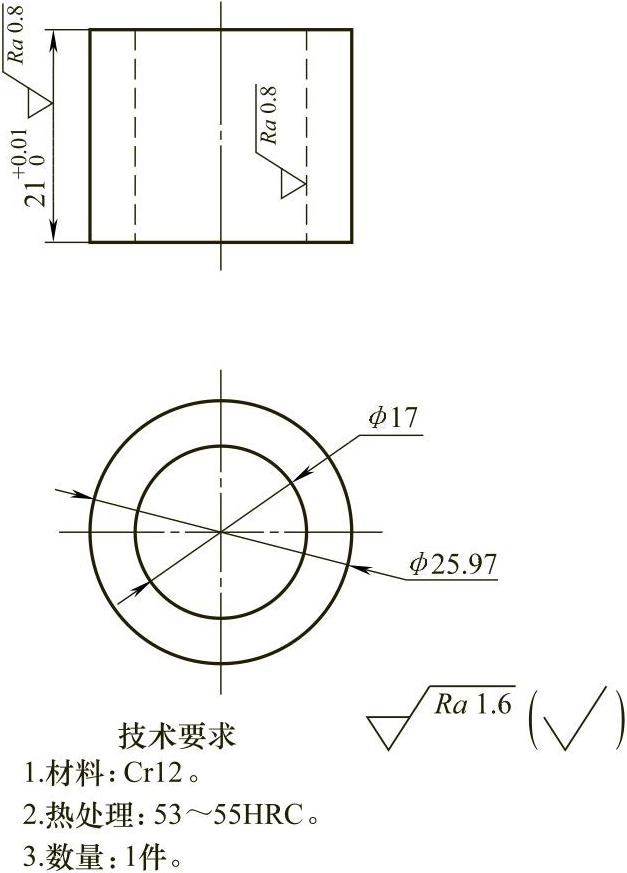

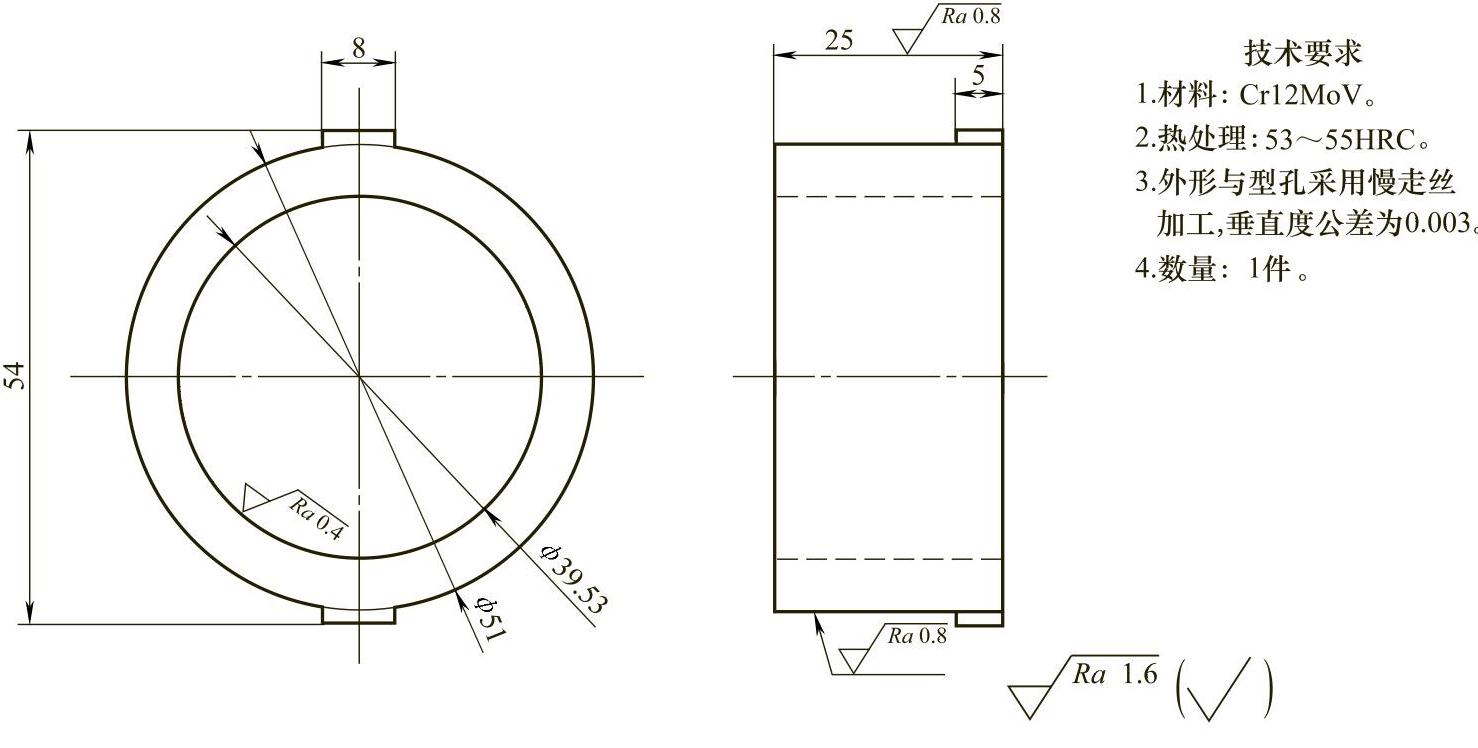

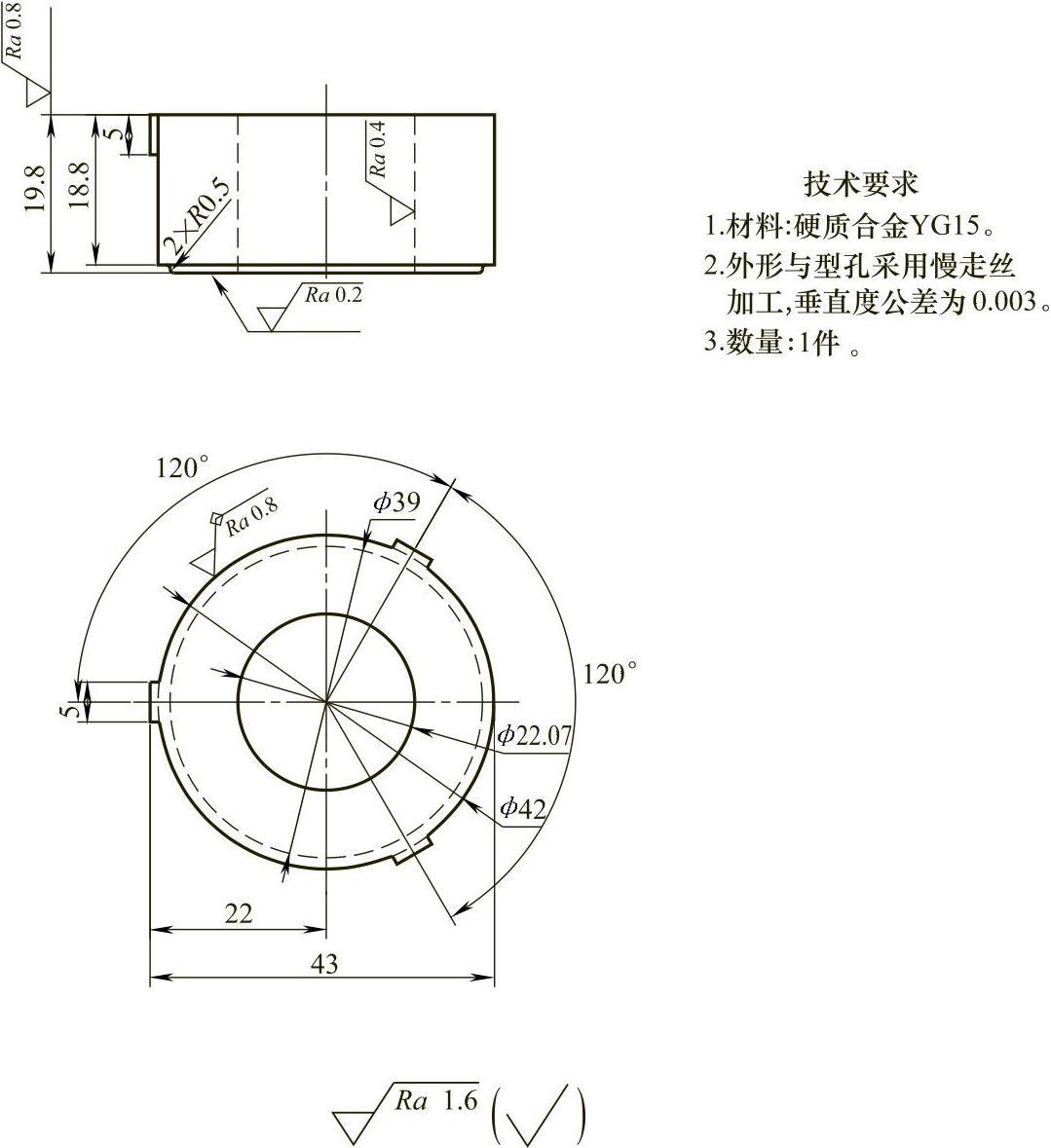

1.内圈切口凹模（图12-201）
图12-201 内圈切口凹模（图12-135的件号91）

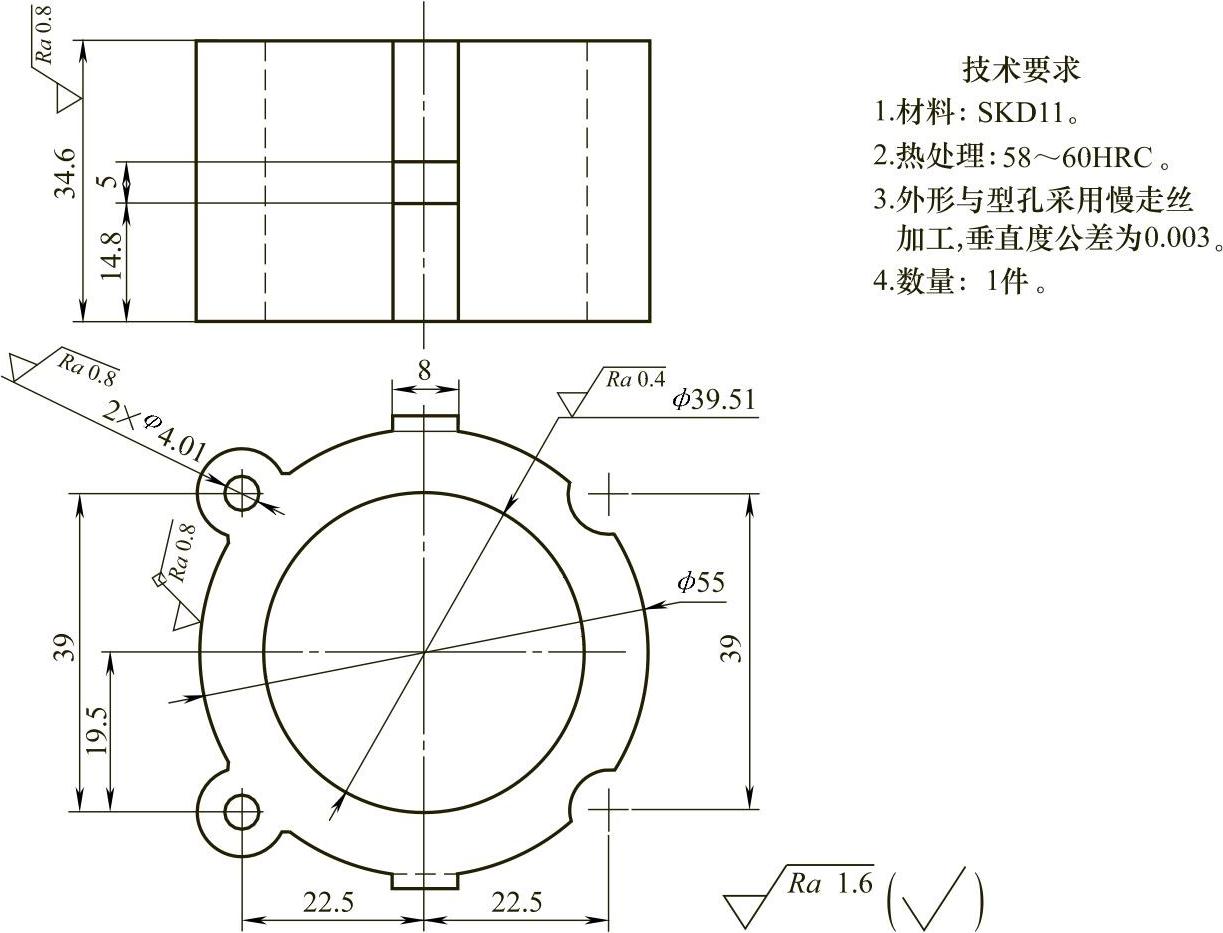

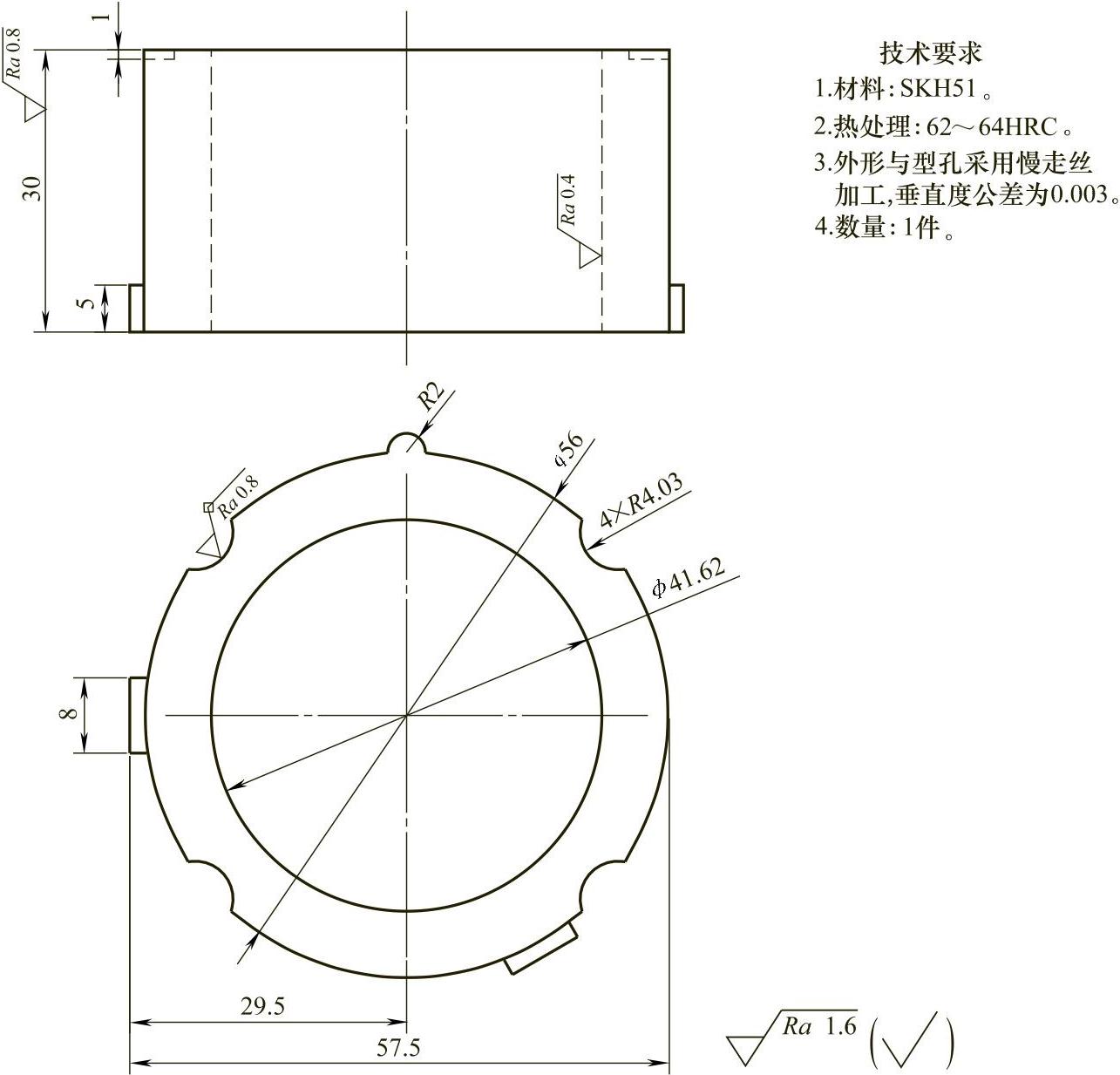

2.外圈切口凹模（图12-202）
图12-202 外圈切口凹模（图12-135的件号87）

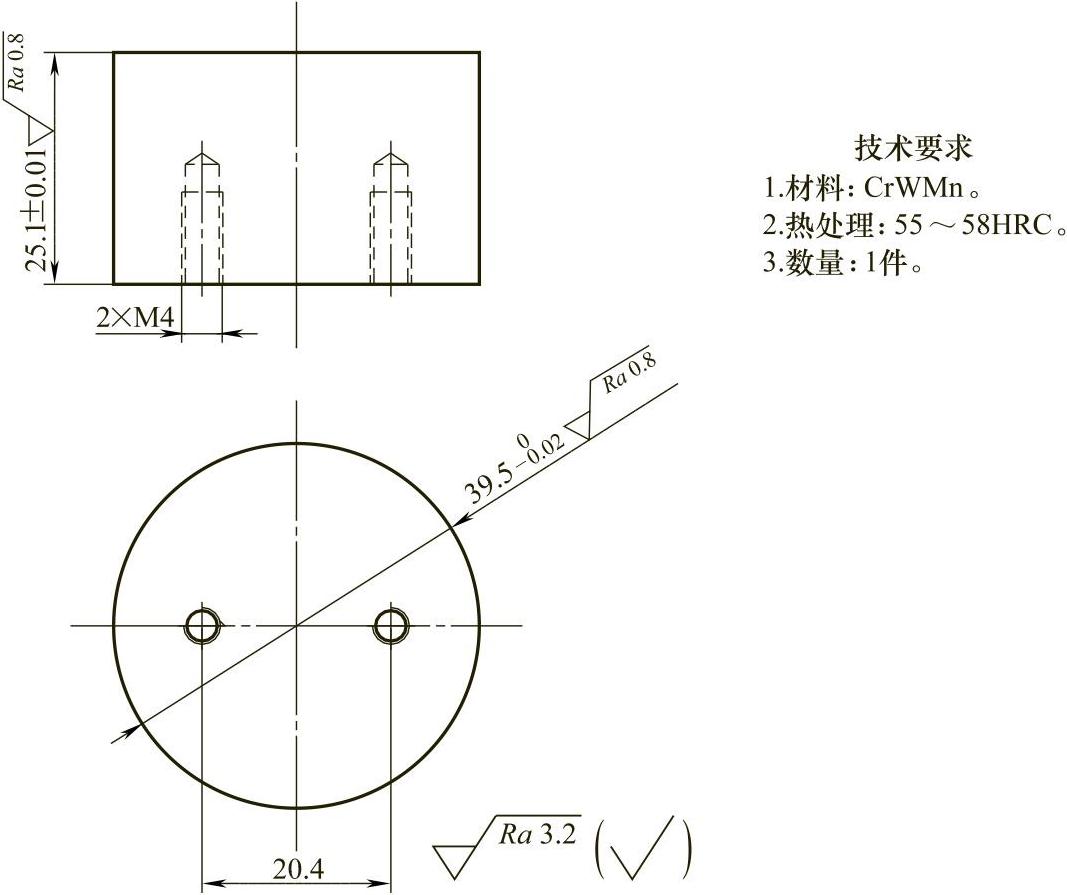

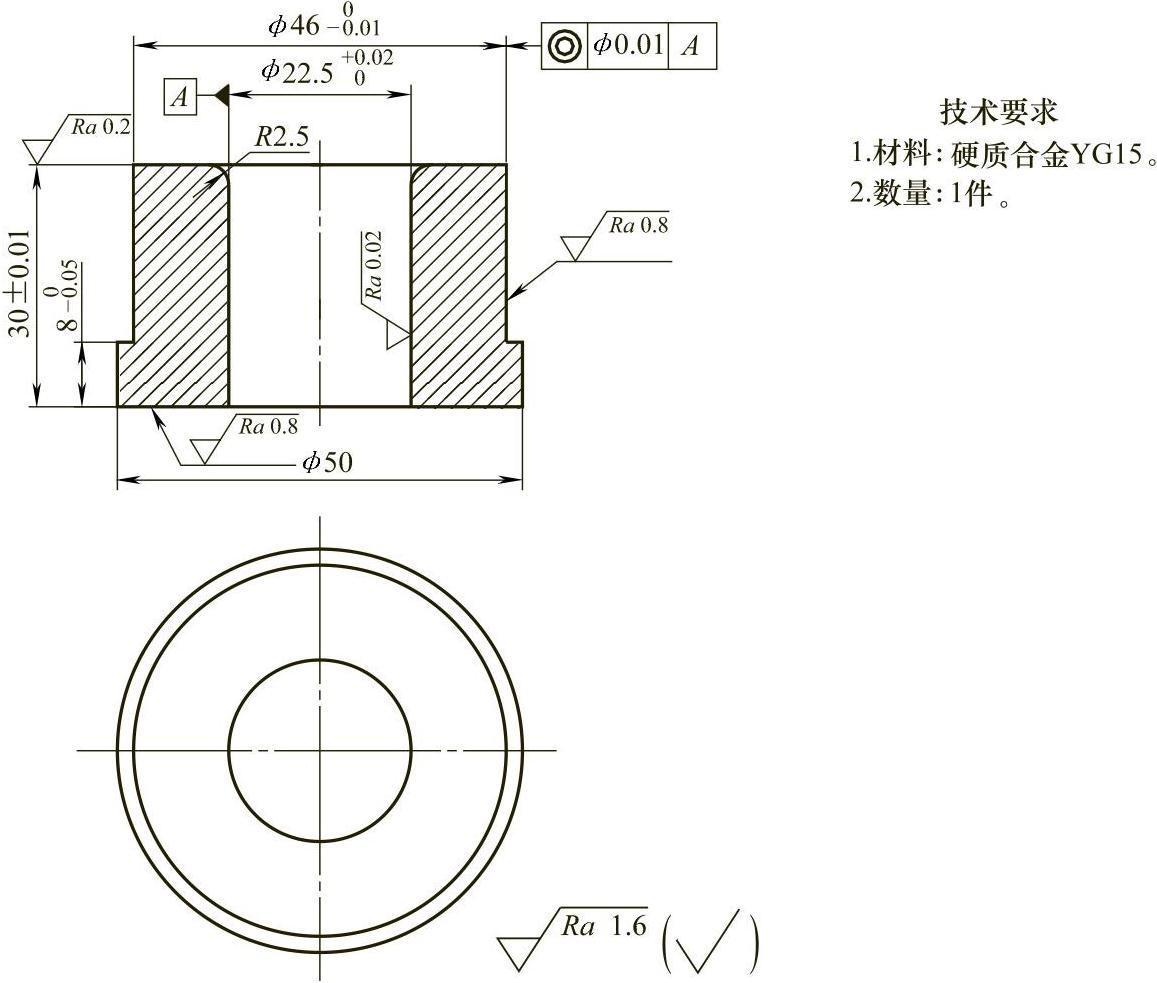

3.首次拉深凹模（图12-203）
图12-203 首次拉深凹模（图12-135的件号84）

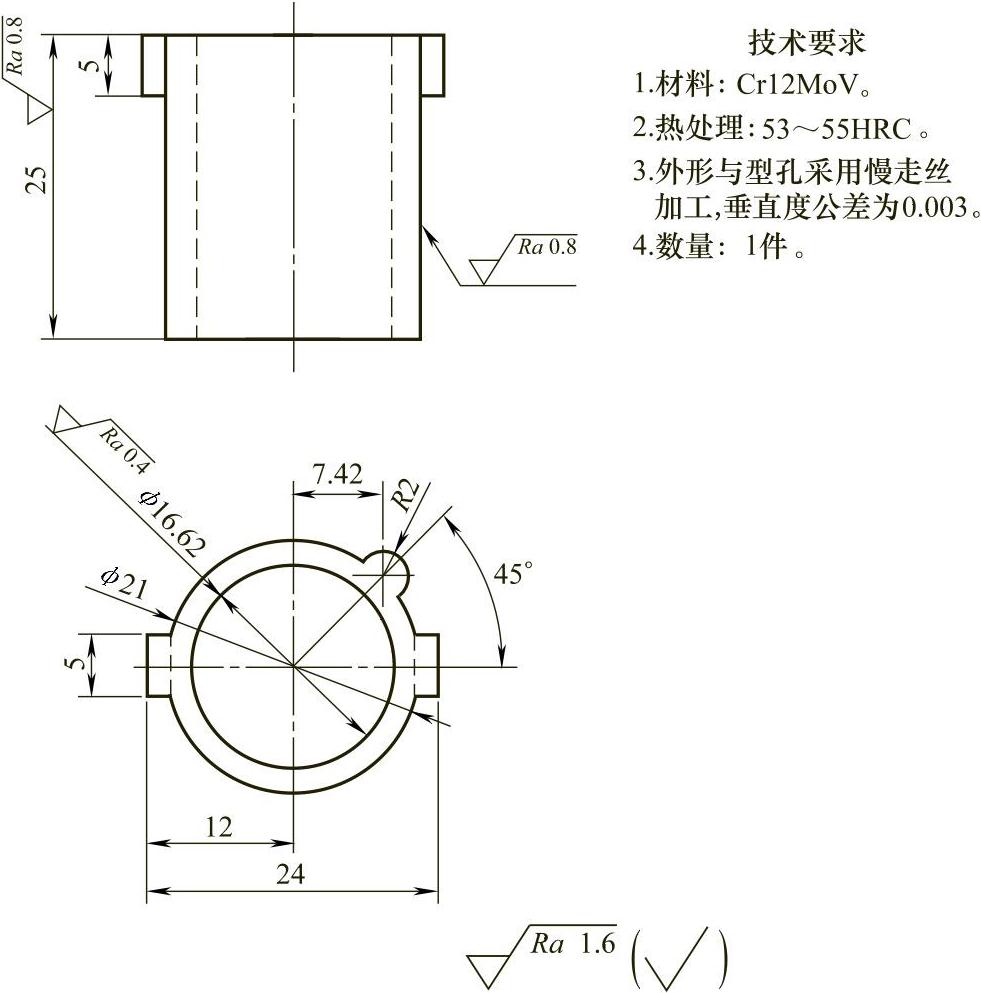

4.二次拉深凹模（图12-204）
图12-204 二次拉深凹模（图12-135的件号79）

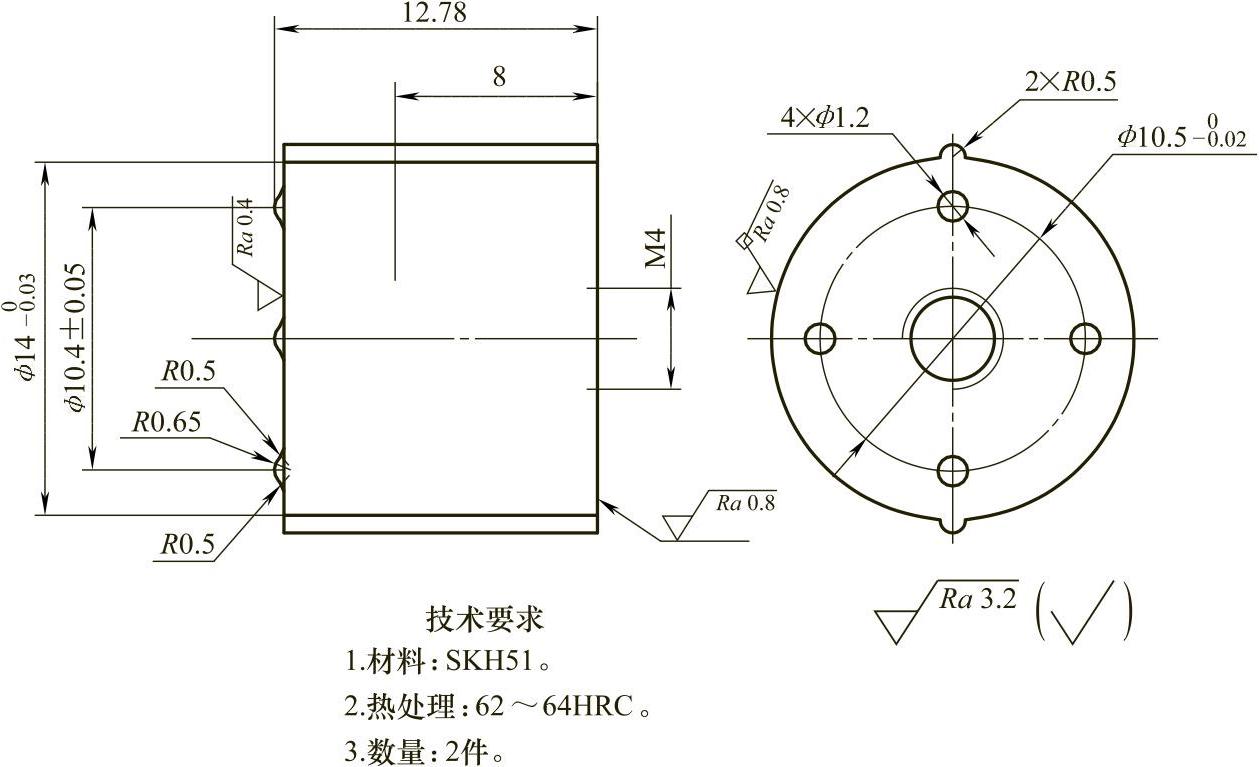

5.三次拉深凹模（图12-205）
图12-205 三次拉深凹模（图12-135的件号76）

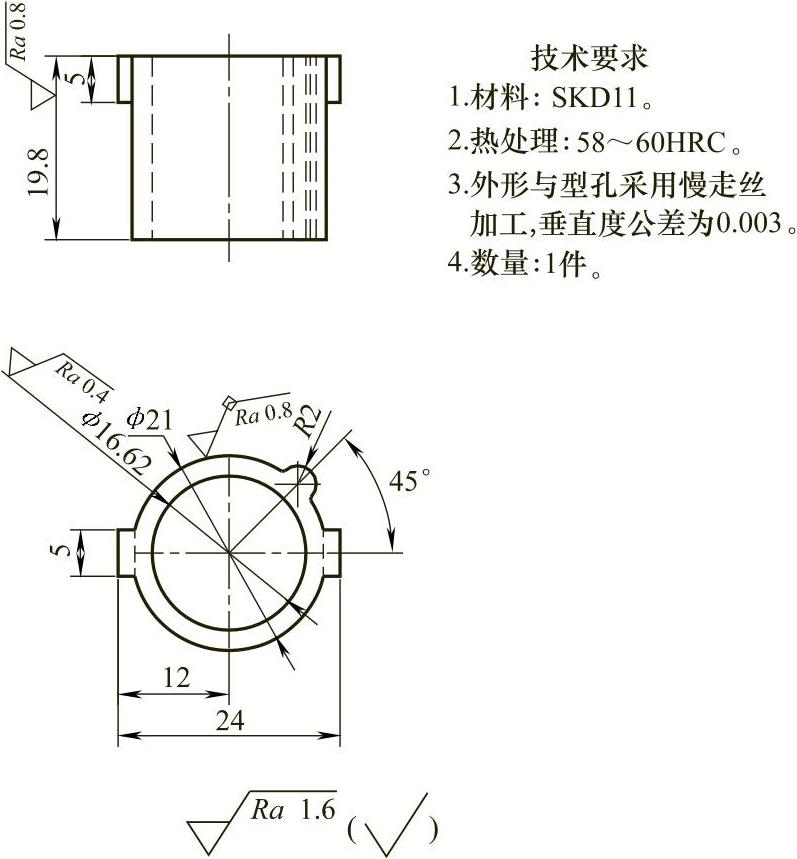

6.四次拉深凹模（图12-206）
图12-206 四次拉深凹模（图12-135的件号72）
7.压凸点凹模（图12-207）
图12-207 压凸点凹模（图12-135的件号71）

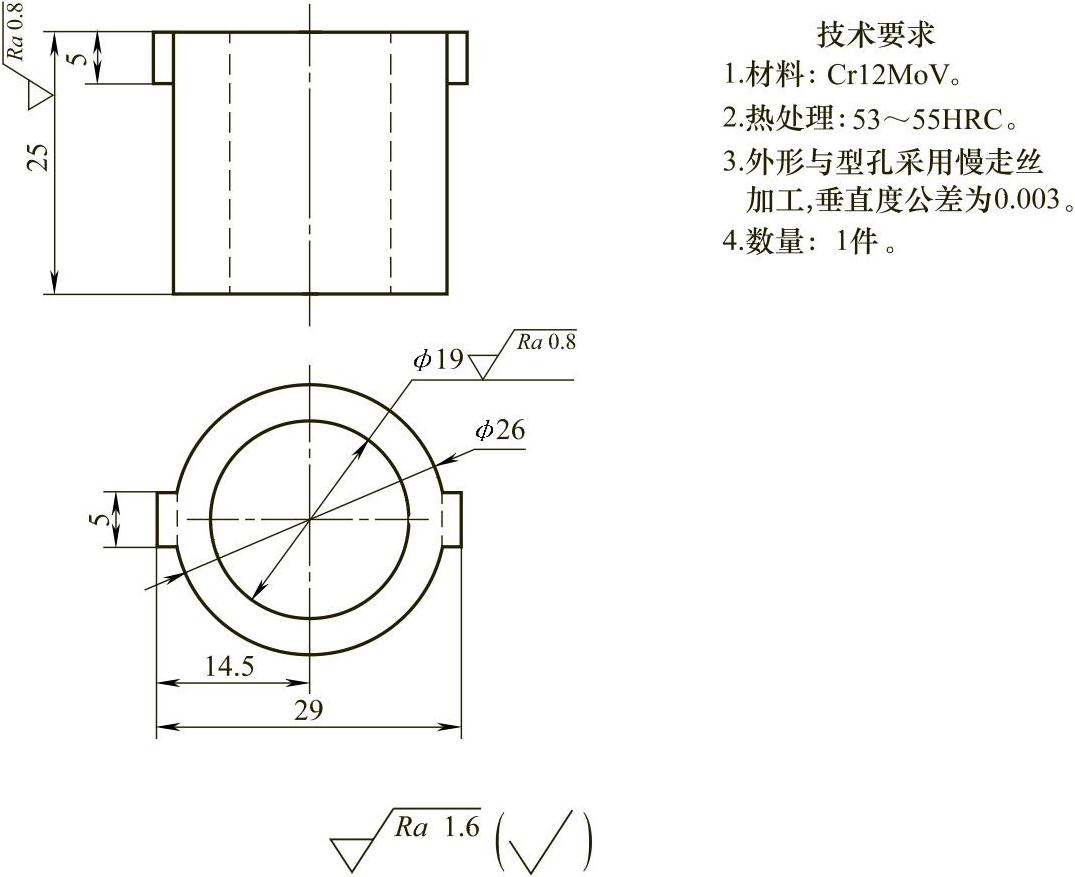

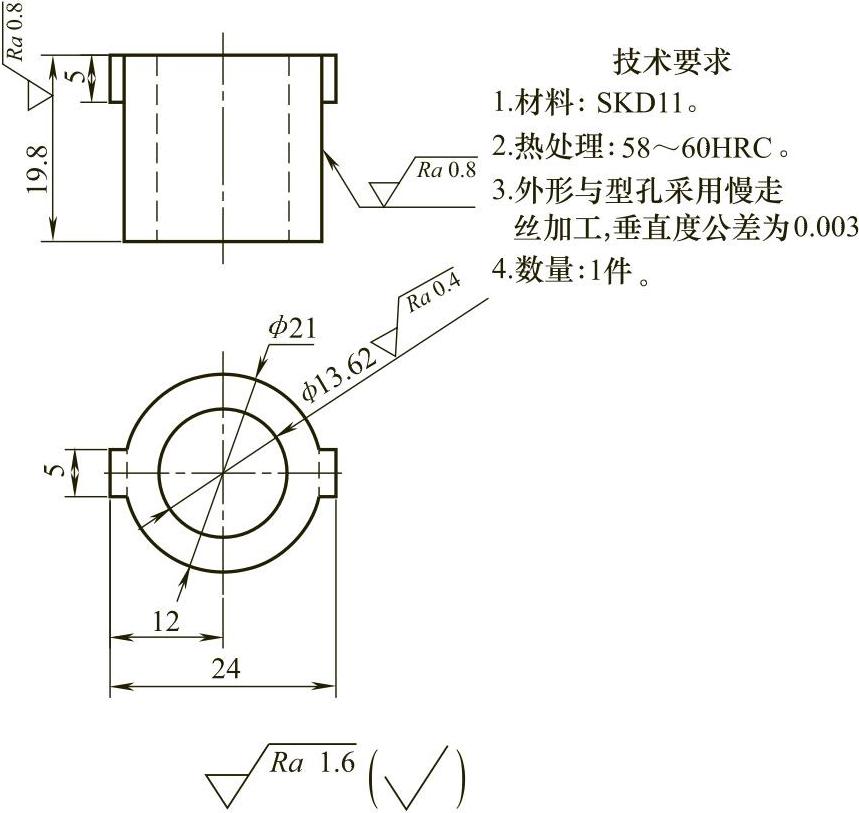

8.口部拉深凹模（图12-208）
图12-208 口部拉深凹模（图12-135的件号67）
9.冲底孔凹模组件

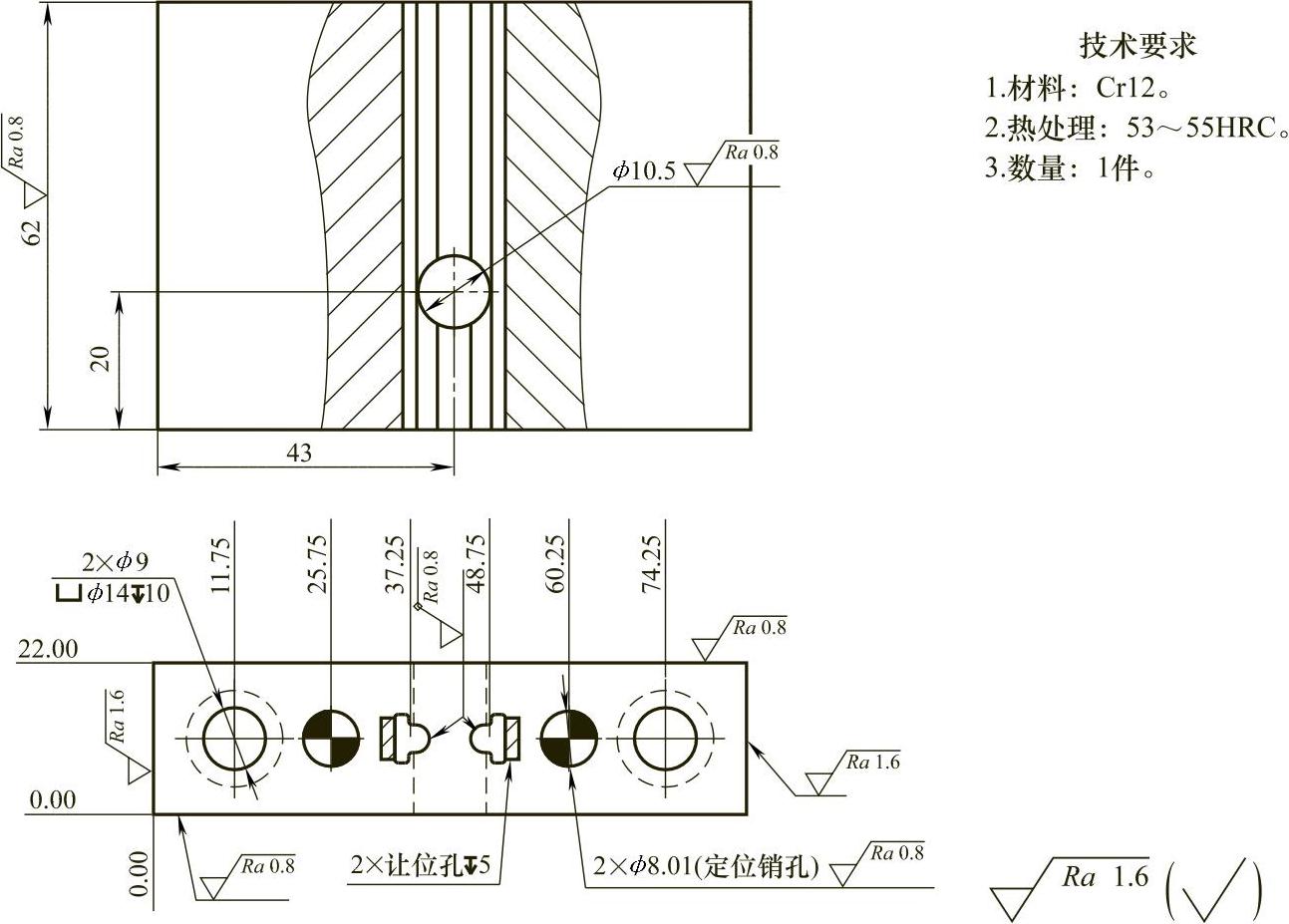

（1）制件导向块（图12-209）
图12-209 制件导向块（图12-135的件号61）
（2）冲底孔凹模固定块（图12-210）

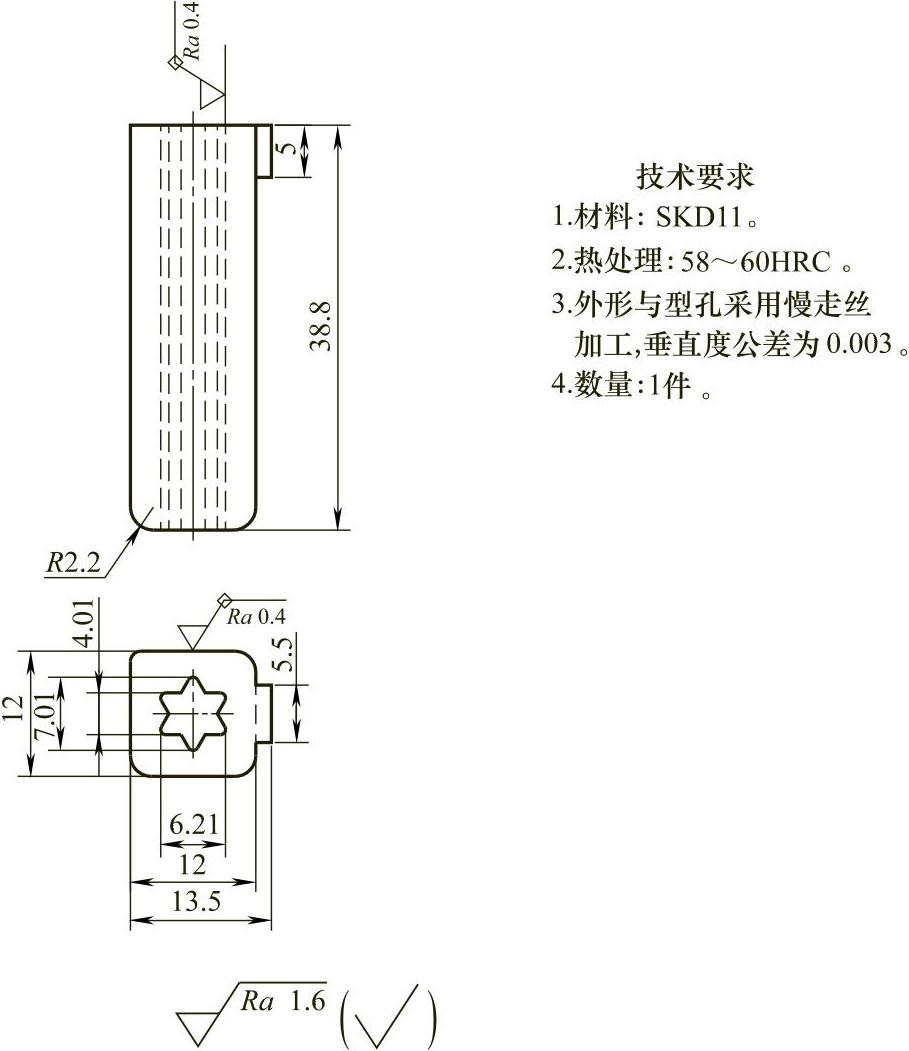

图12-210 冲底孔凹模固定块（图12-135的件号62）

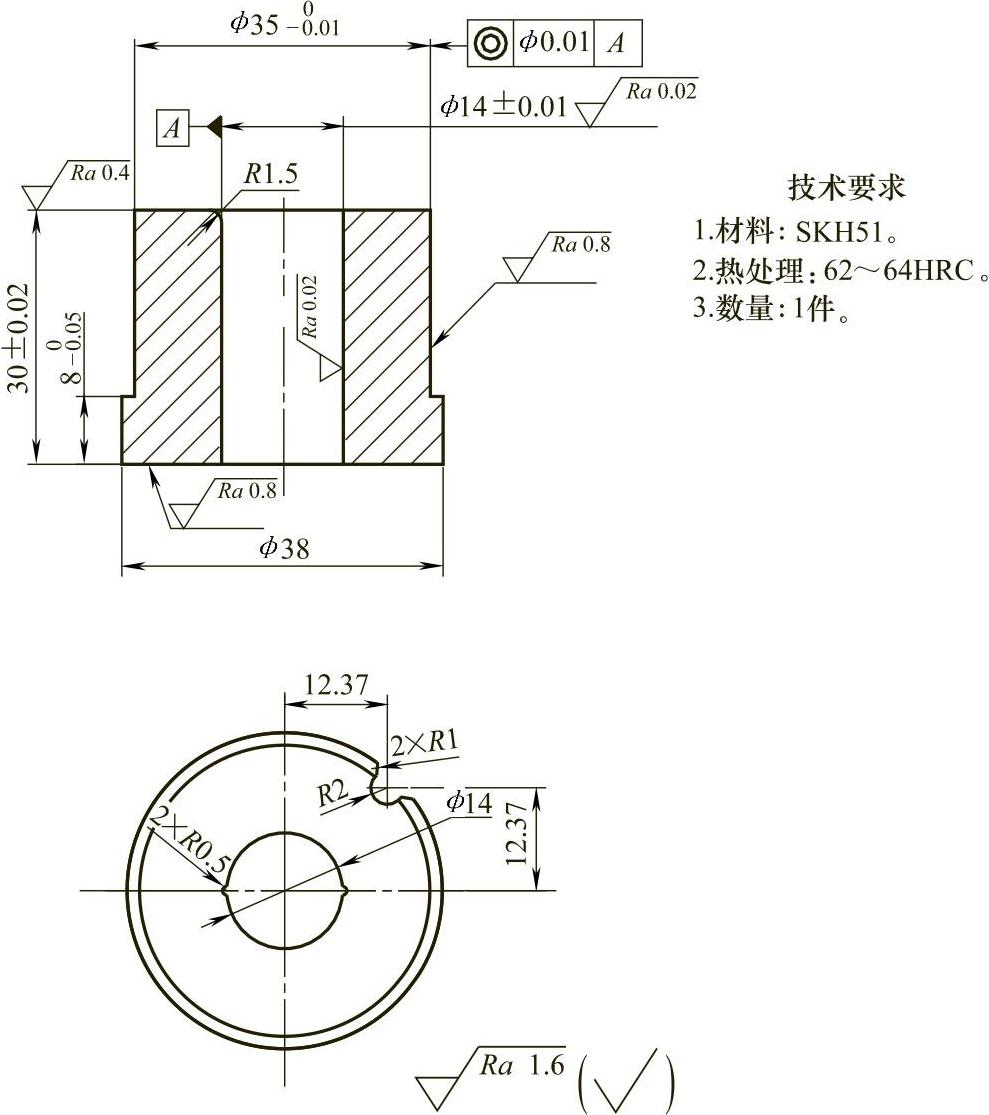

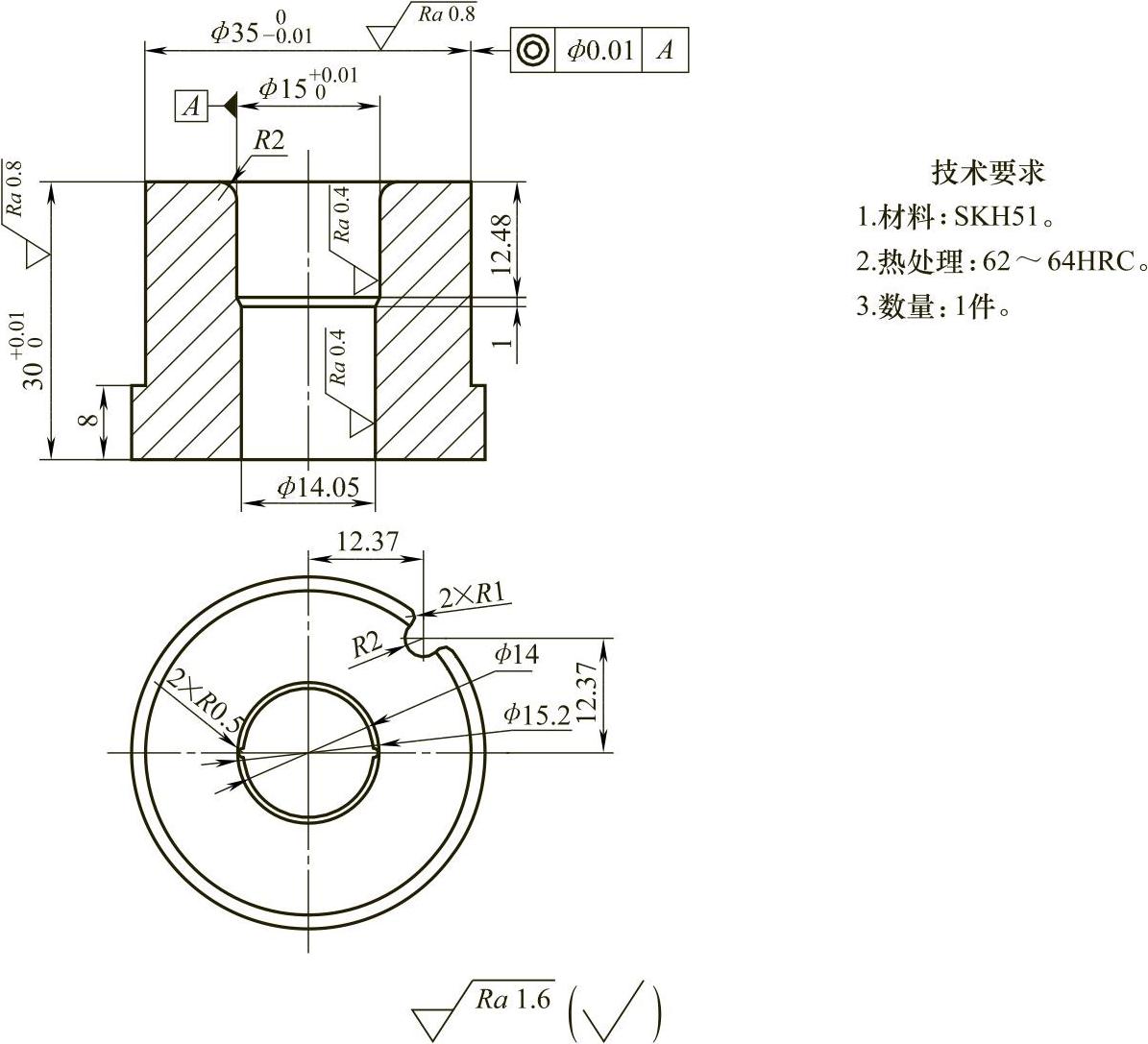

（3）冲底孔凹模（图12-211）
（4）冲底孔凹模垫块（图12-212）

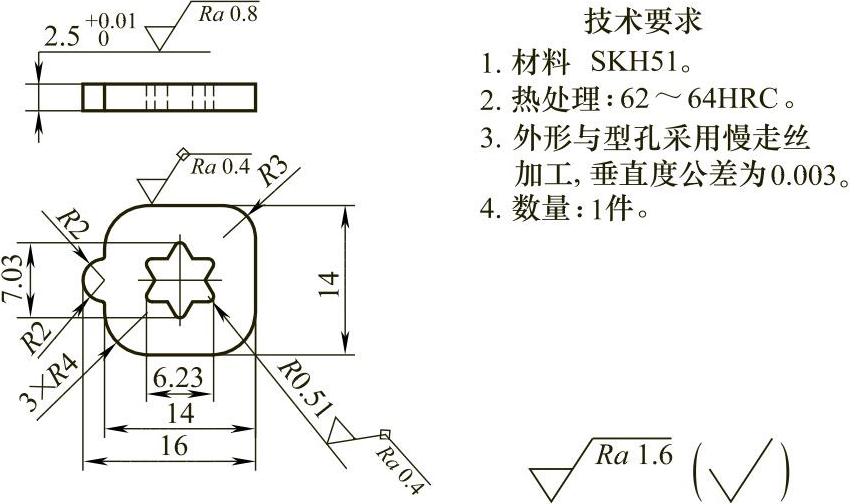

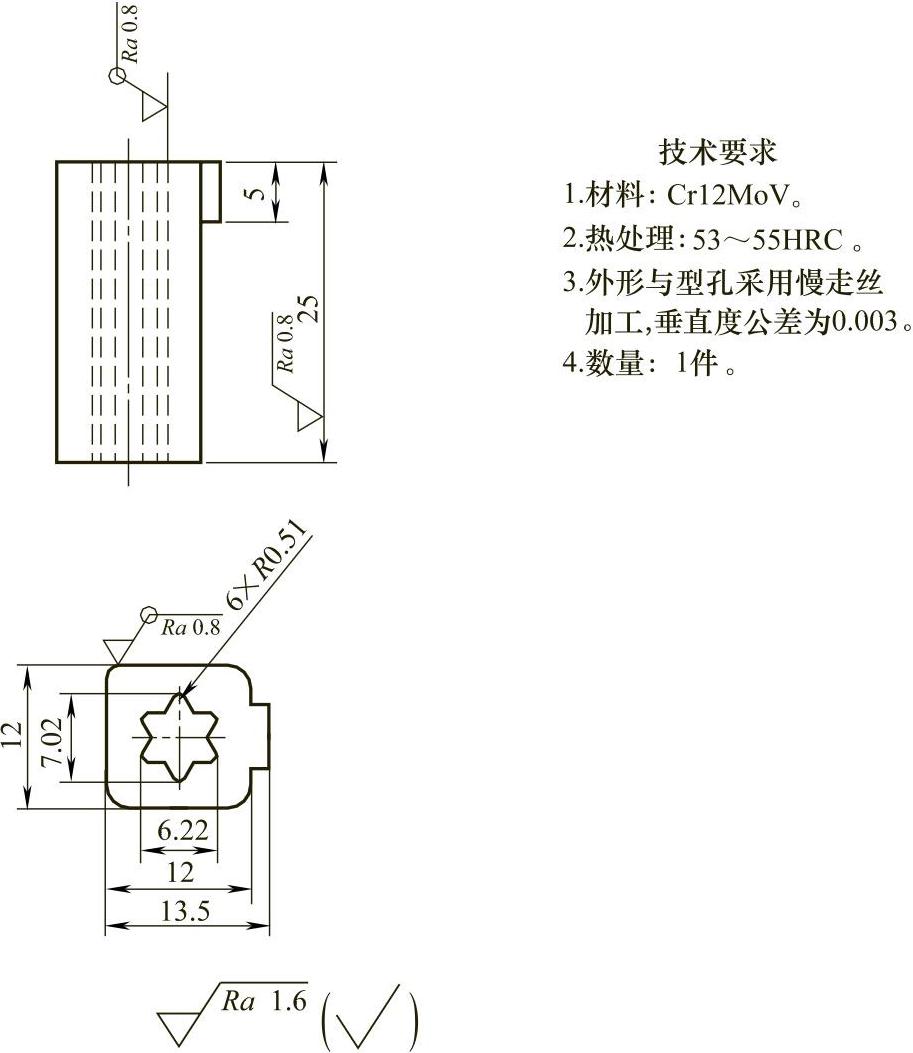

图12-211 冲底孔凹模（图12-135的件号64）

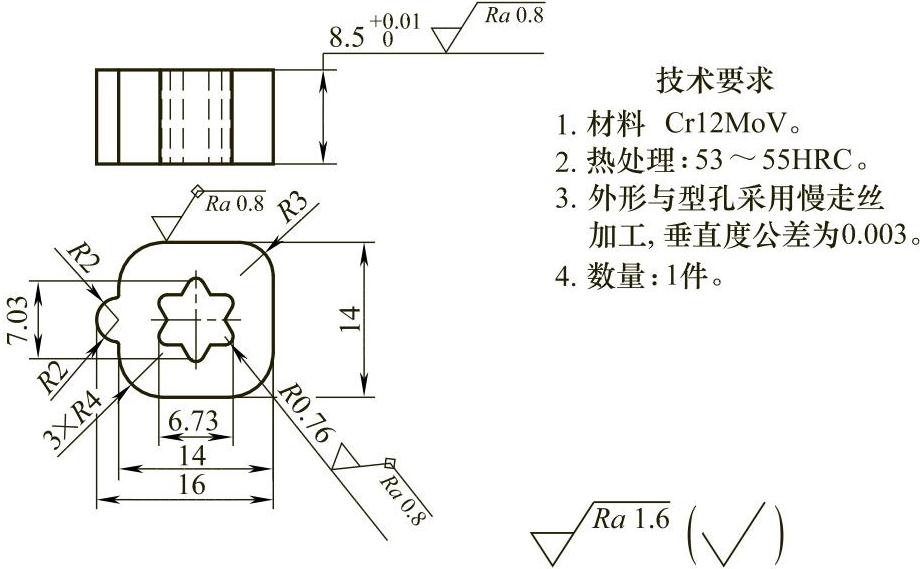

图12-212 冲底孔凹模垫块（图12-135的件号63）
10.整形凹模（图12-213）

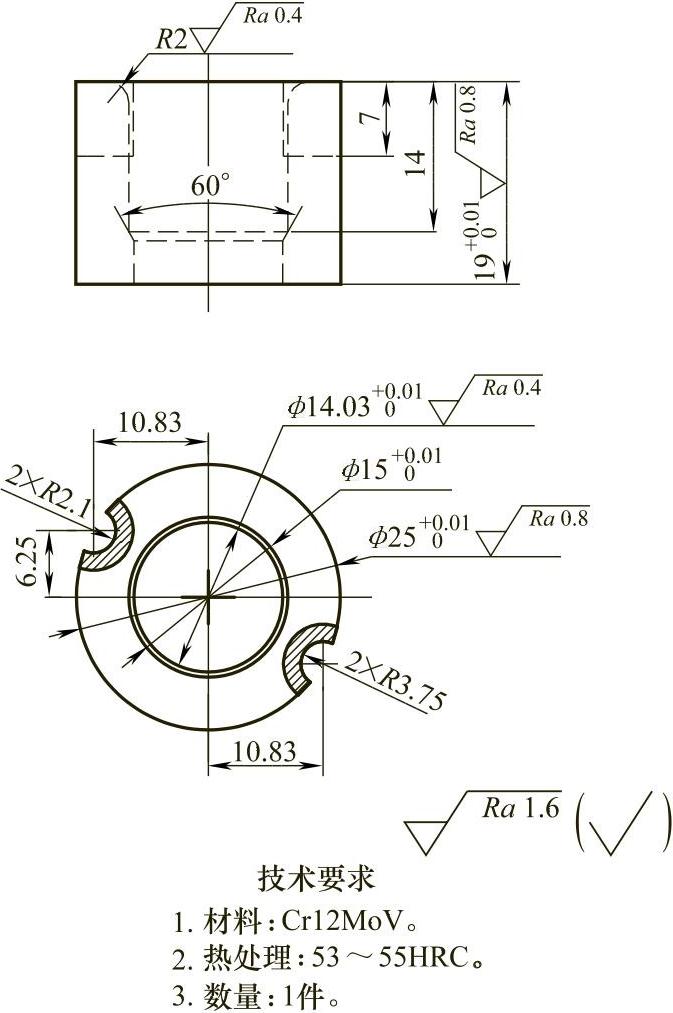

图12-213 整形凹模（图12-135的件号57）

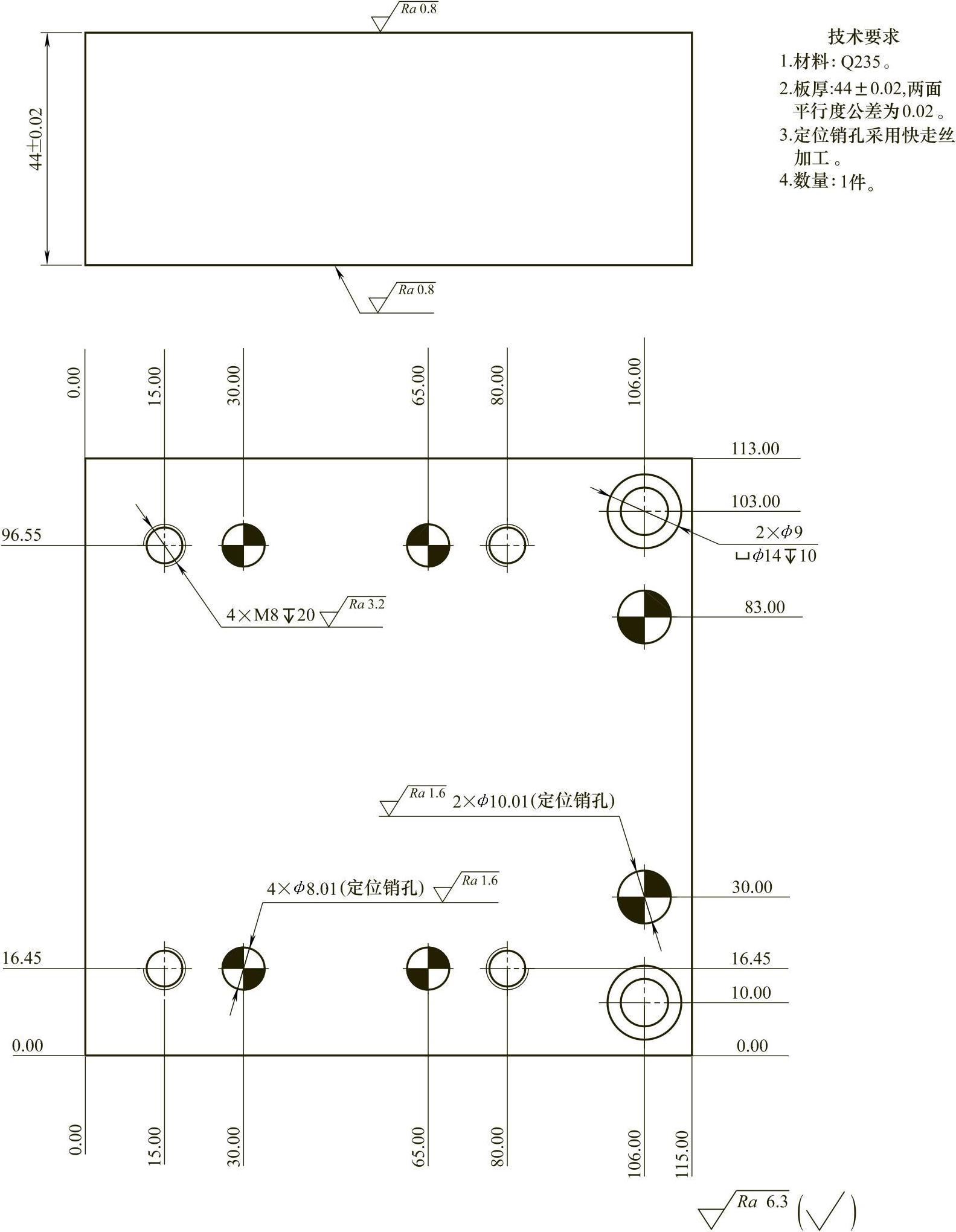

11.落料凹模（图12-214）

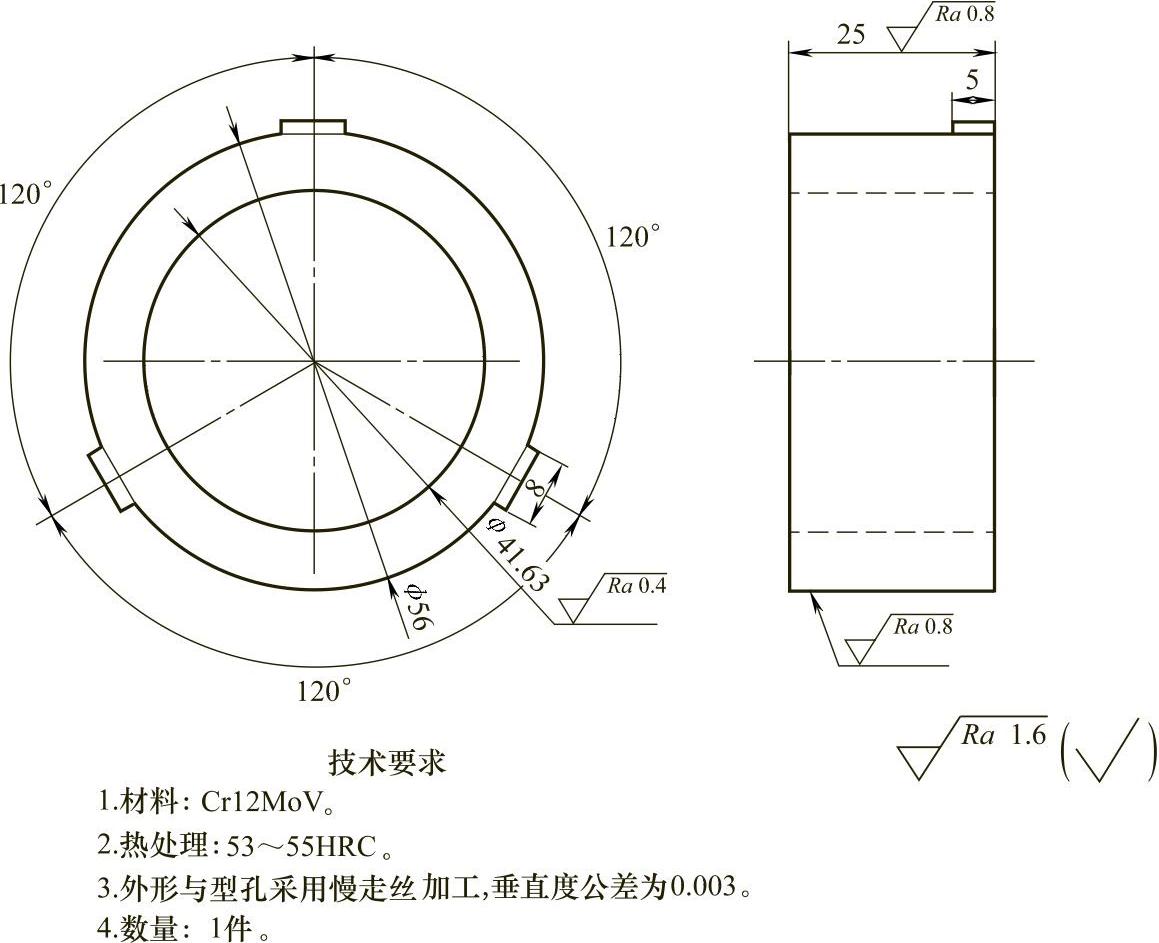

图12-214 落料凹模（图12-135的件号53）
12.落料凹模垫块（图12-215）
图12-215 落料凹模垫块（图12-135的件号54）
12.3.6.7 顶块
1.内圈切口顶块（图12-216）
图12-216 内圈切口顶块（图12-135的件号89）
2.外圈切口顶块（图12-217）
图12-217 外圈切口顶块（图12-135的件号85）
12.3.6.8 顶杆
1.首次拉深顶杆（图12-218）

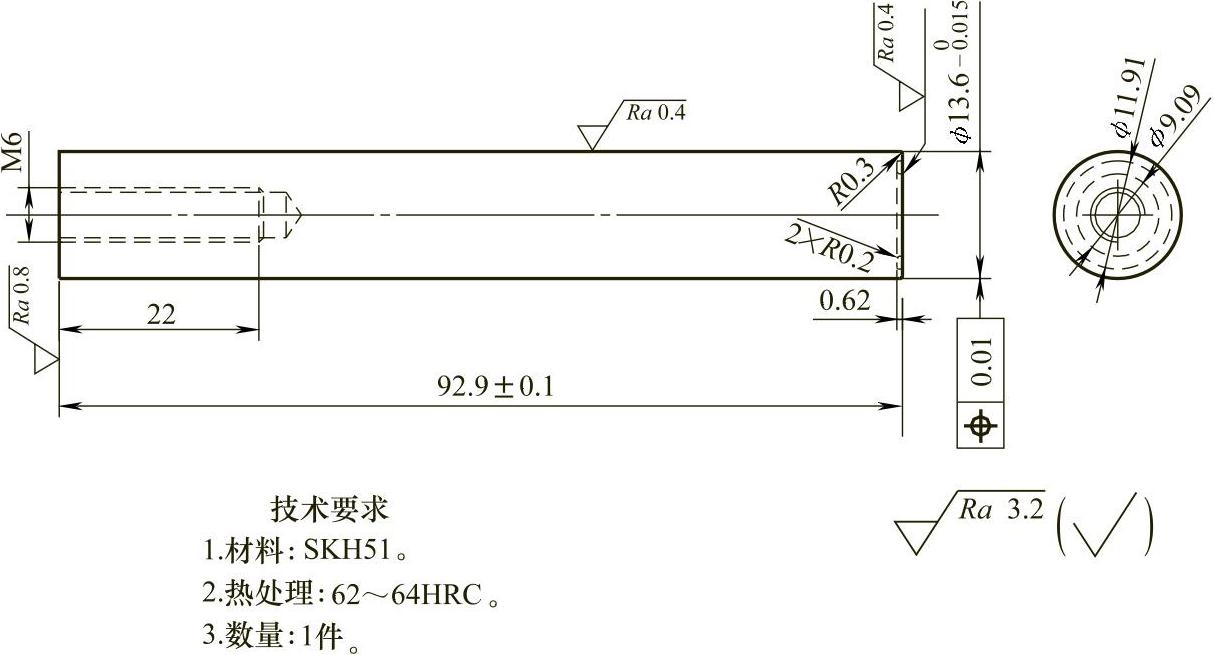

图12-218 首次拉深顶杆（图12-135的件号83）
2.二次拉深顶杆（图12-219）
图12-219 二次拉深顶杆（图12-135的件号77）
3.三次拉深顶杆（图12-220）
图12-220 三次拉深顶杆（图12-135的件号75）
4.四次拉深顶杆（图12-221）
图12-221 四次拉深顶杆（图12-135的件号73）
5.凸点成形顶杆（图12-222）
图12-222 凸点成形顶杆（图12-135的件号69）
12.3.6.9 定位套
1.定位套1（图12-223）
图12-223 定位套1（图12-135的件号15）
2.定位套2（图12-224）
图12-224 定位套2（图12-135的件号18）

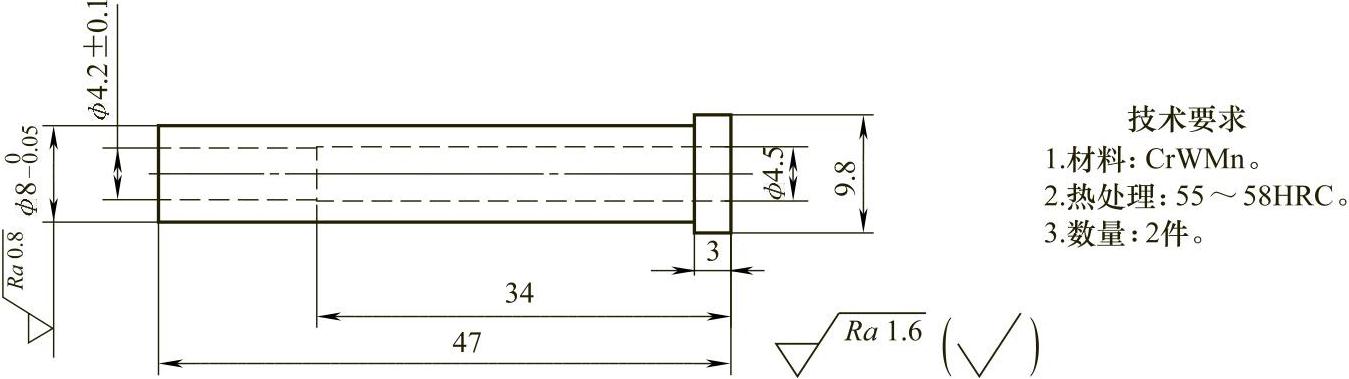

12.3.6.10套式顶料杆
1.套式顶料杆1（图12-225）

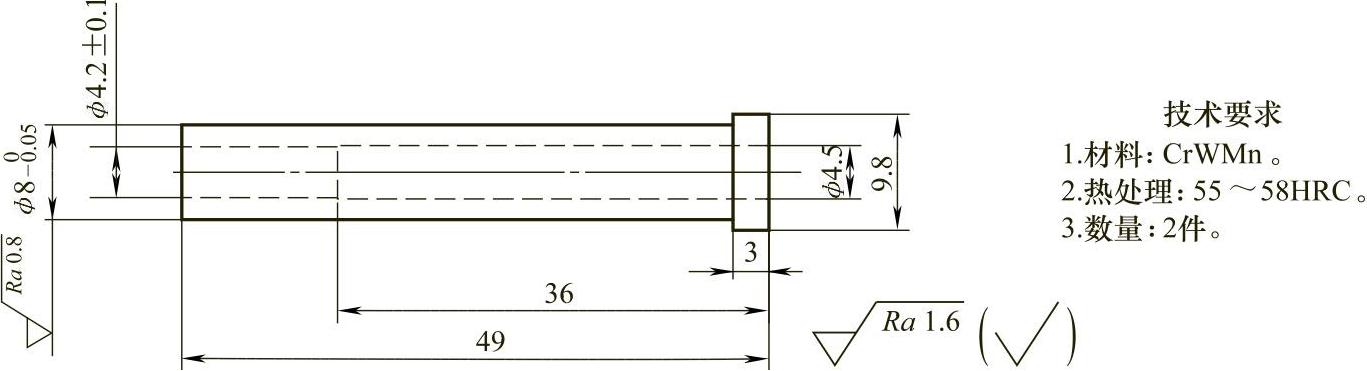

图12-225 套式顶料杆1（图12-135的件号88）
2.套式顶料杆2（图12-226）
图12-226 套式顶料杆2（图12-135的件号86）
3.套式顶料杆3（图12-227）
图12-227 套式顶料杆3（图12-135的件号81）

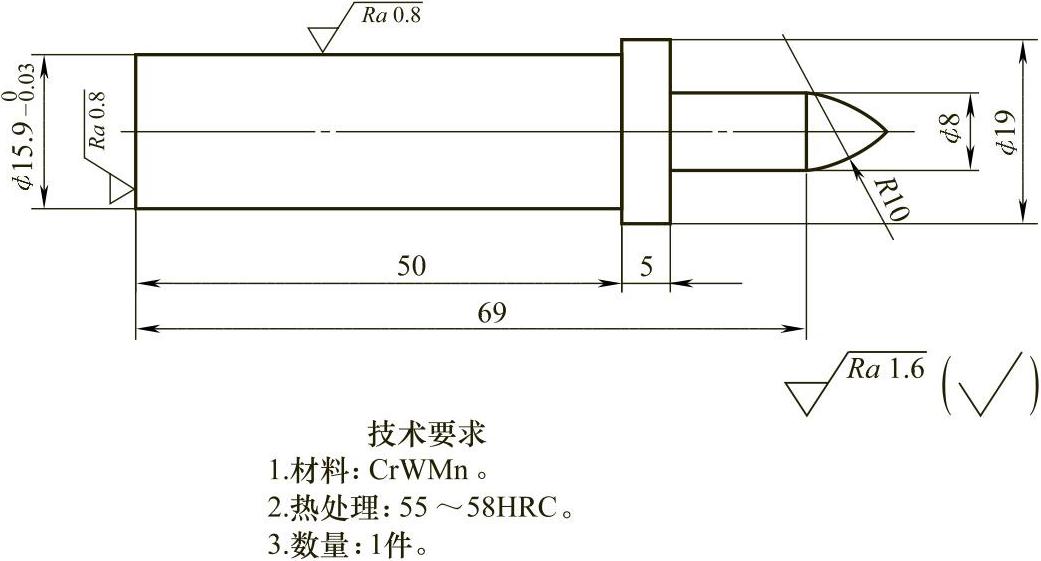

12.3.6.11导向顶杆

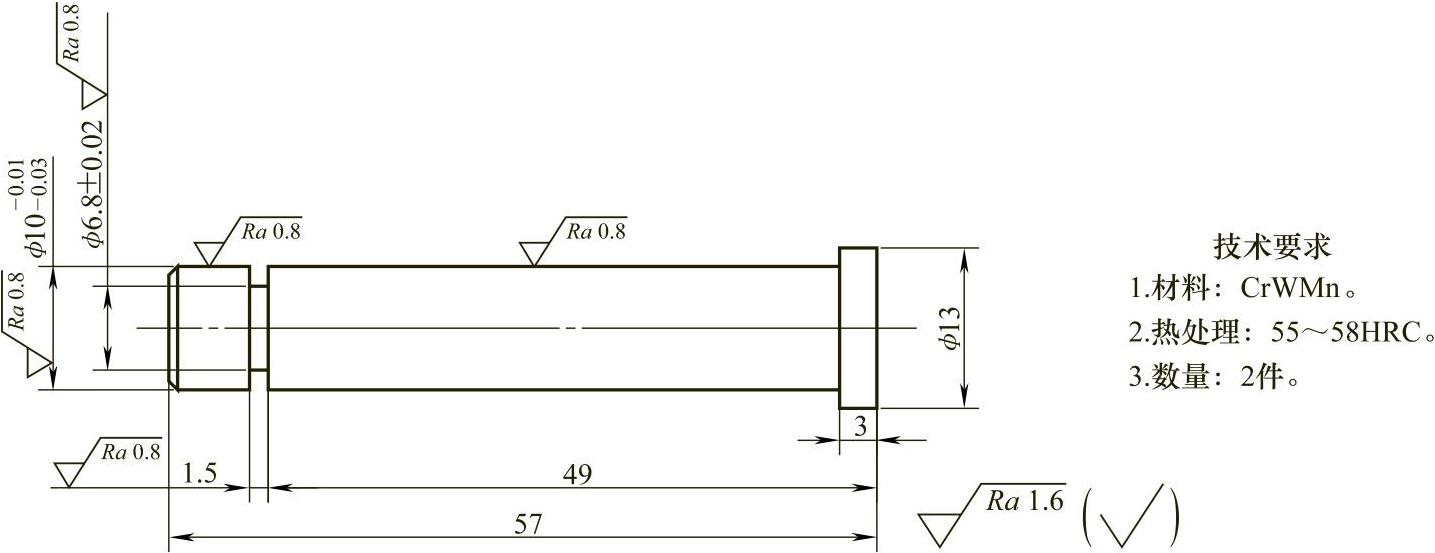

1.导向顶杆1（图12-228）

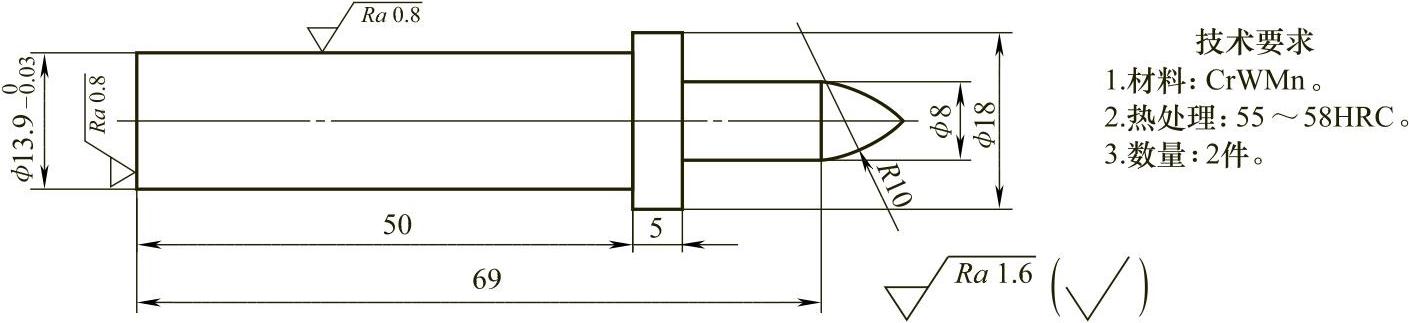

图12-228 导向顶杆1（图12-135的件号102）
2.导向顶杆2（图12-229）
图12-229 导向顶杆2（图12-135的件号103）
3.导向顶杆3（图12-230）
图12-230 导向顶杆3（图12-135的件号105）
12.3.6.12调节螺钉（图12-231）
图12-231 调节螺钉（图12-135的件号109）
12.3.6.13内限位销（图12-232）
图12-232 内限位销（图12-135的件号38）

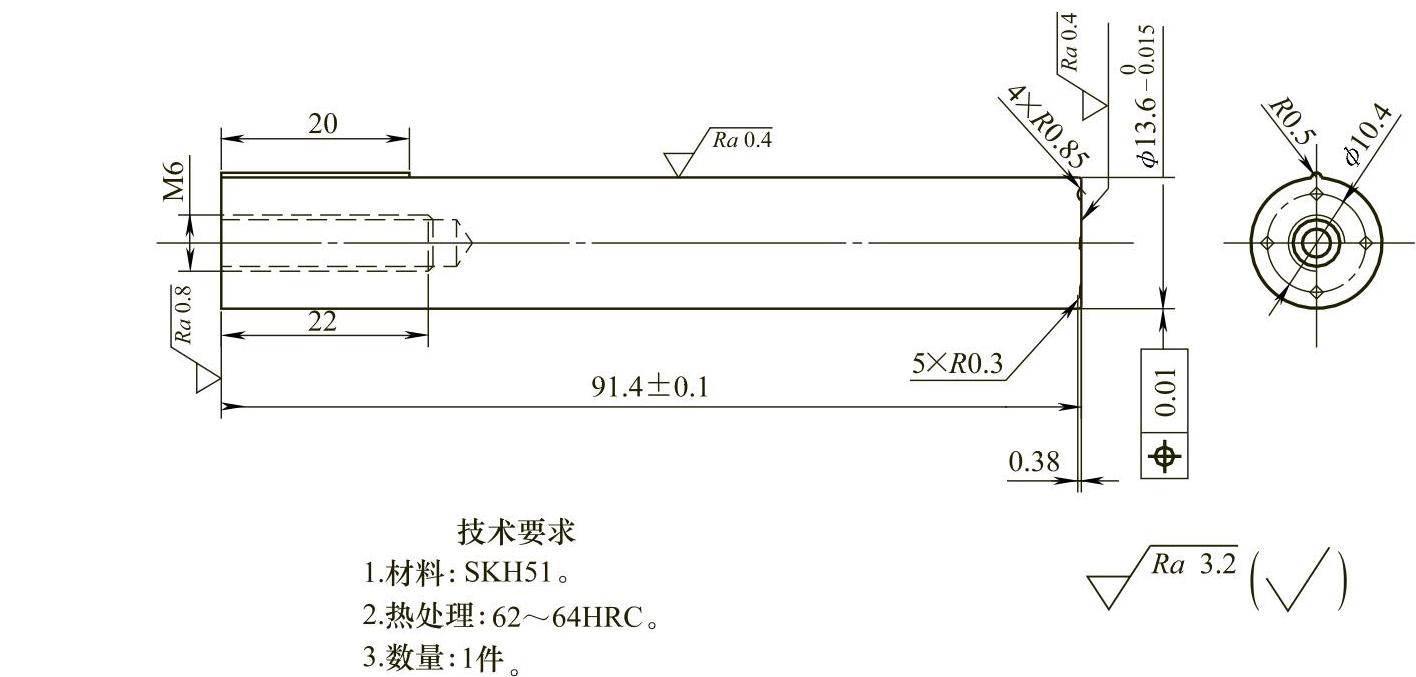

12.3.6.14顶针

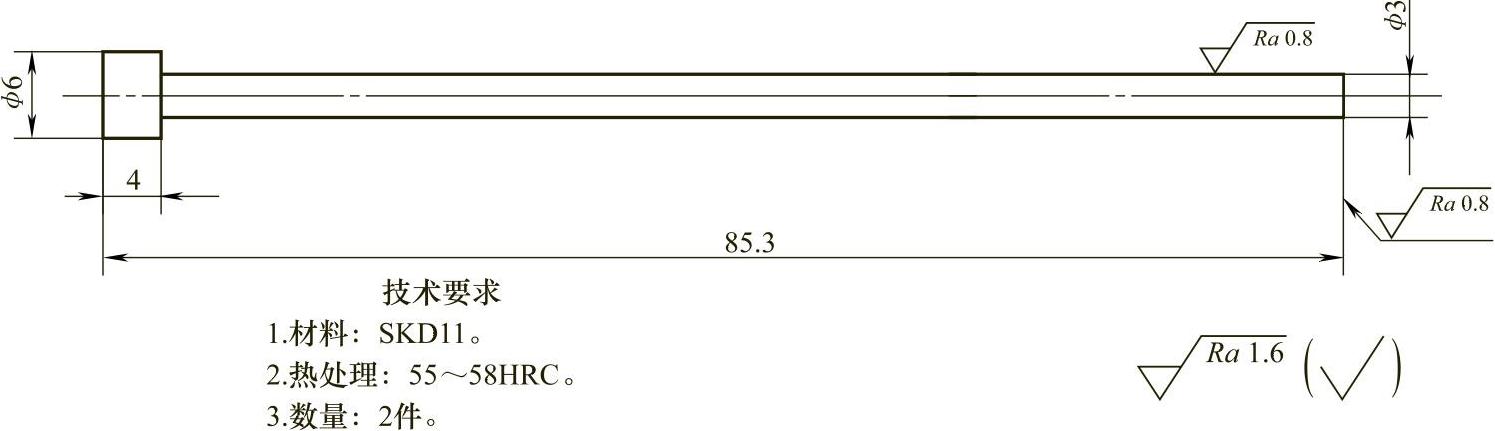

1.顶针1（图12-233）
图12-233 顶针1（图12-135的件号17）
2.顶针2（图12-234）
图12-234 顶针2（图12-135的件号20）
12.3.6.15等高套筒组件

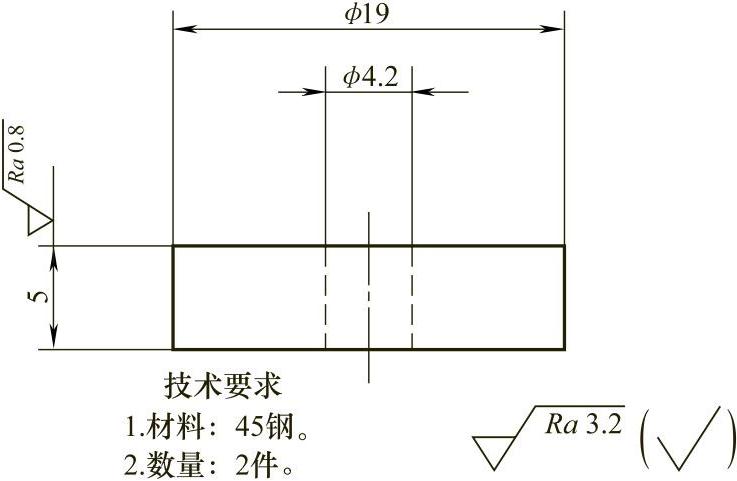

1.垫圈（图12-235）
图12-235 垫圈（图12-135的件号70）

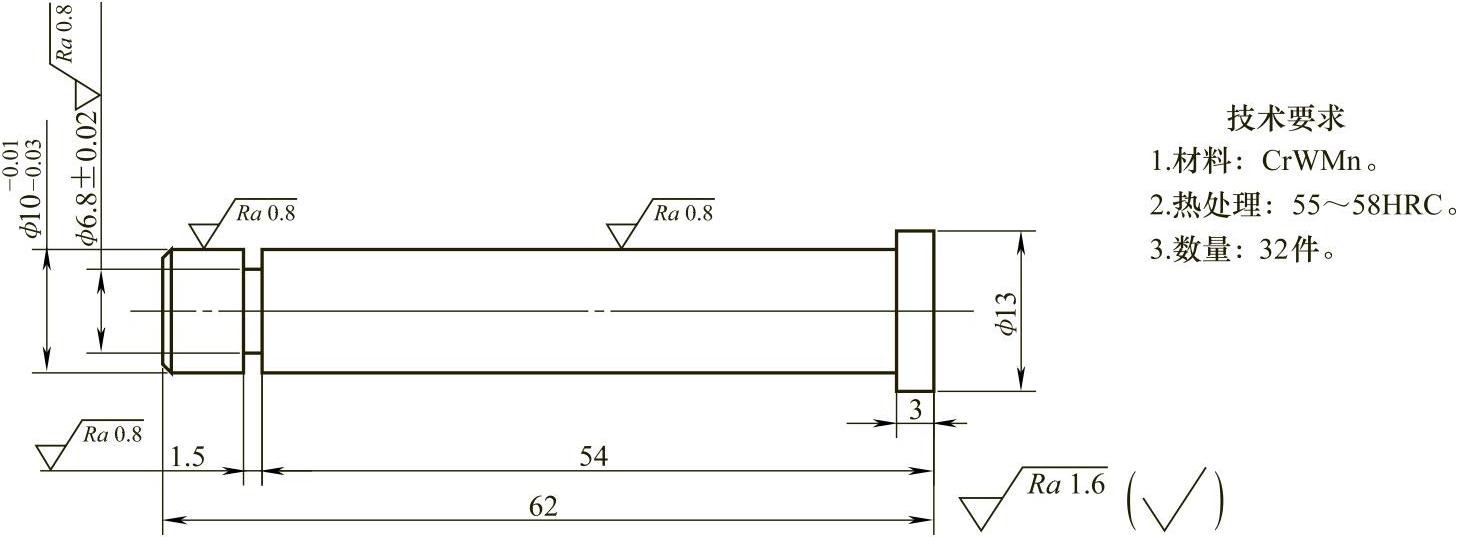

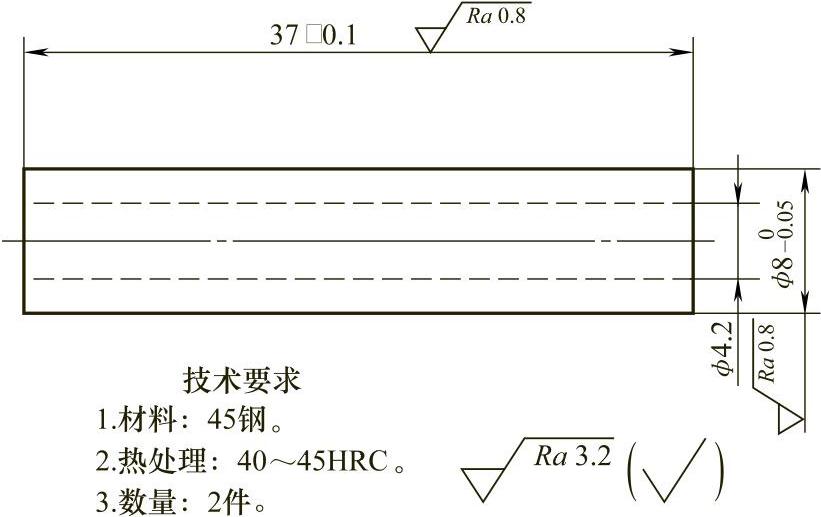

2.等高套筒（图12-236）

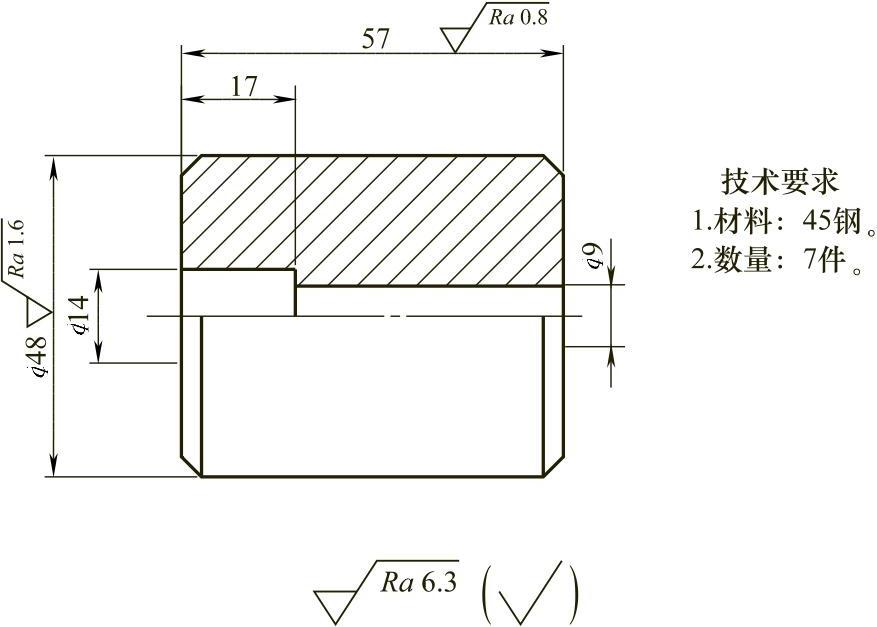

图12-236 等高套筒（图12-135的件号58）
12.3.6.16微调凸模固定块
1.微调凸模固定块1（图12-237）
图12-237 微调凸模固定块1（图12-135的件号119）
2.微调凸模固定块2（图12-238）
图12-238 微调凸模固定块2（图12-135的件号118）
3.微调凸模固定块3（图12-239）
图12-239 微调凸模固定块3（图12-135的件号117）
12.3.6.17锁紧压板
1.锁紧压板1（图12-240）

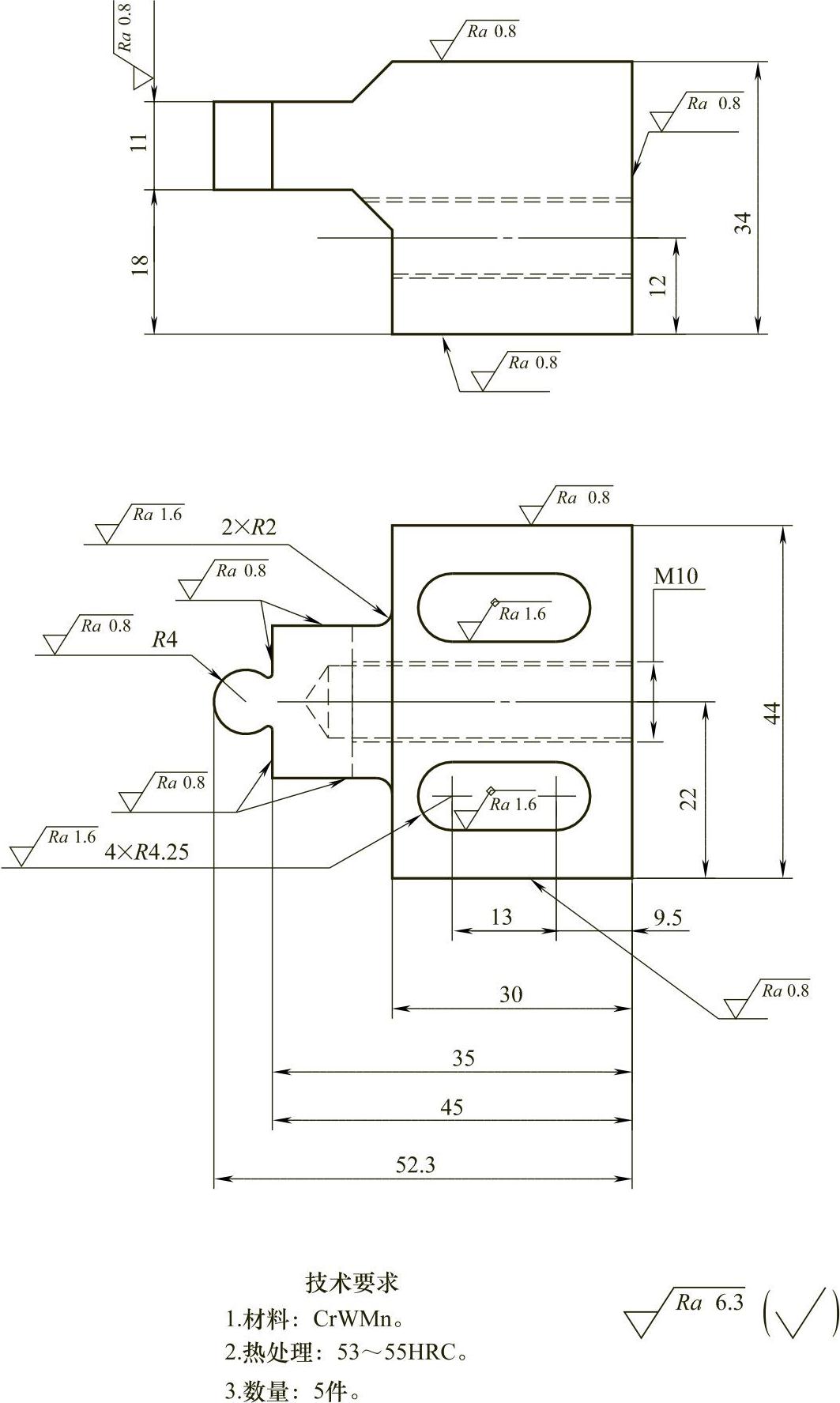

图12-240 锁紧压板1（图12-135的件号108）
2.锁紧压板2（图12-241）
图12-241 锁紧压板2（图12-135的件号113）

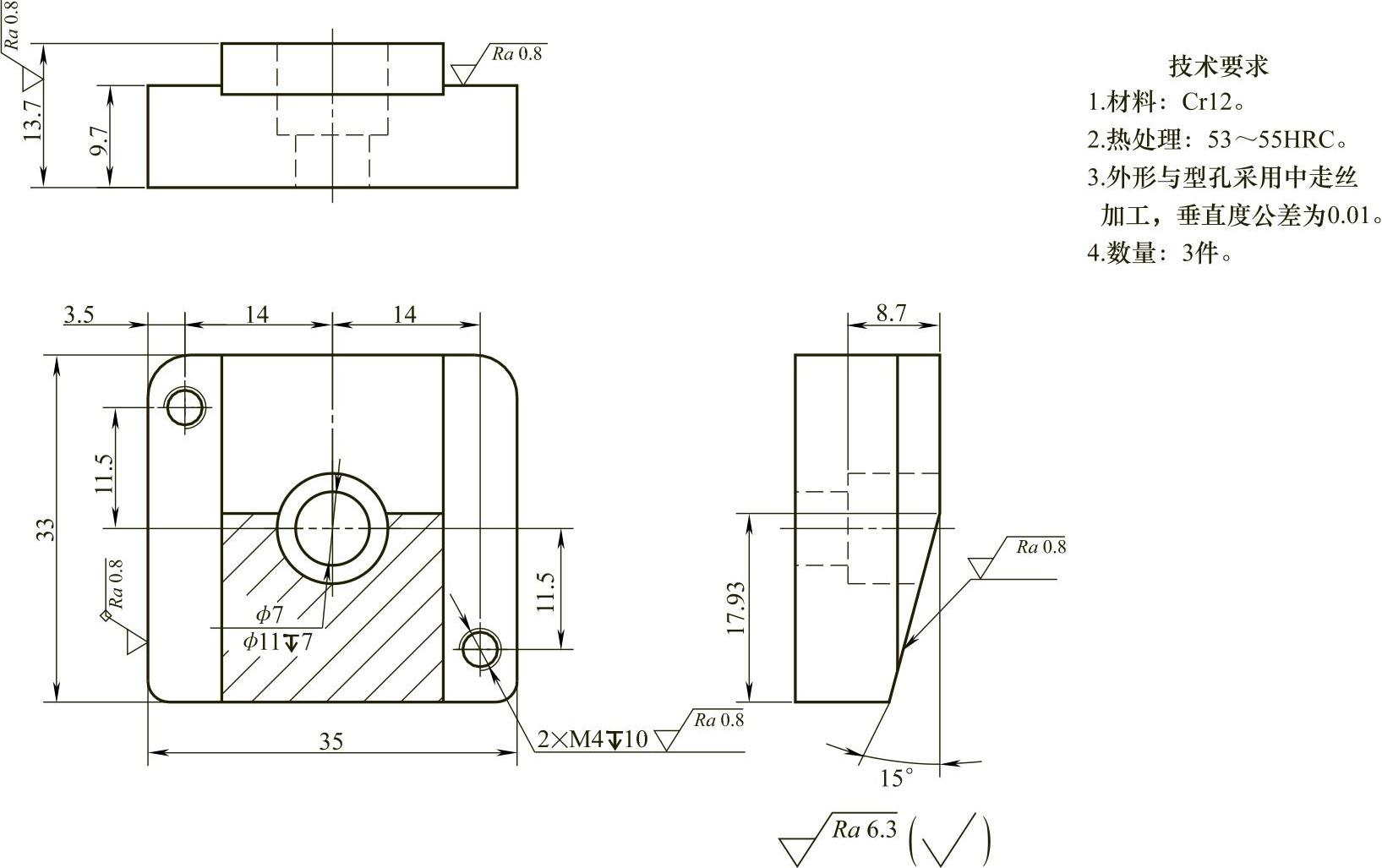

12.3.6.18 调节挡块
1.调节挡块1（图12-242）
图12-242 调节挡块1（图12-135的件号111）
2.调节挡块2（图12-243）
图12-243 调节挡块2（图12-135的件号114）
12.3.6.19调节螺钉固定销（图12-244）
图12-244 调节螺钉固定销（图12-135的件号110）
12.3.6.20斜楔（图12-245）
图12-245 斜楔（图12-135的件号116）
12.3.6.21斜楔连接块（图12-246）
图12-246 斜楔连接块（图12-135的件号115）

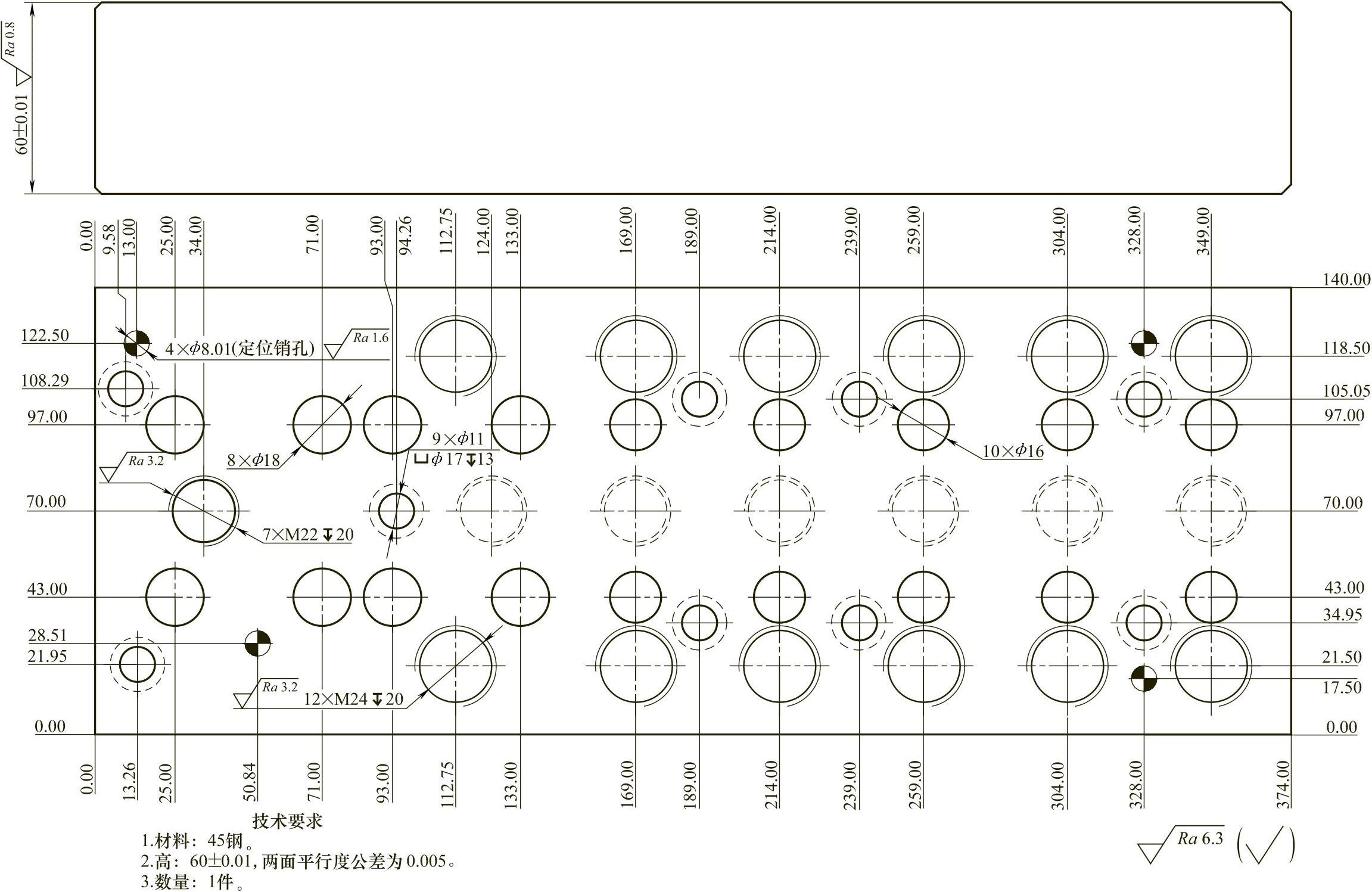

12.3.6.22 下垫脚

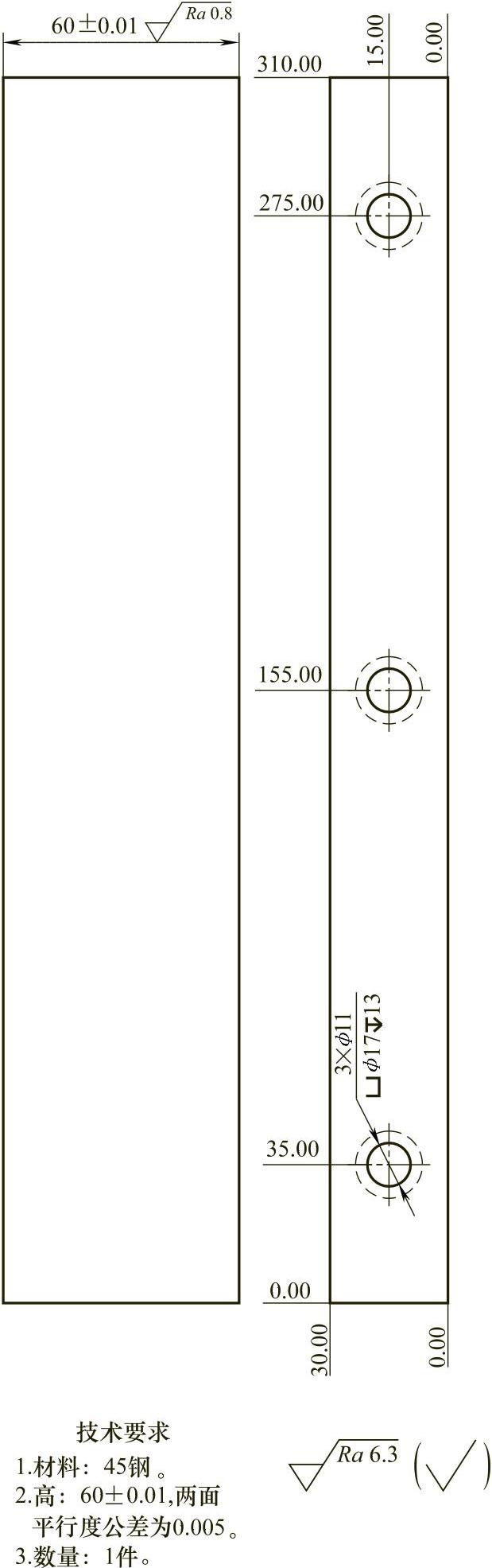

1.下垫脚1（图12-247）

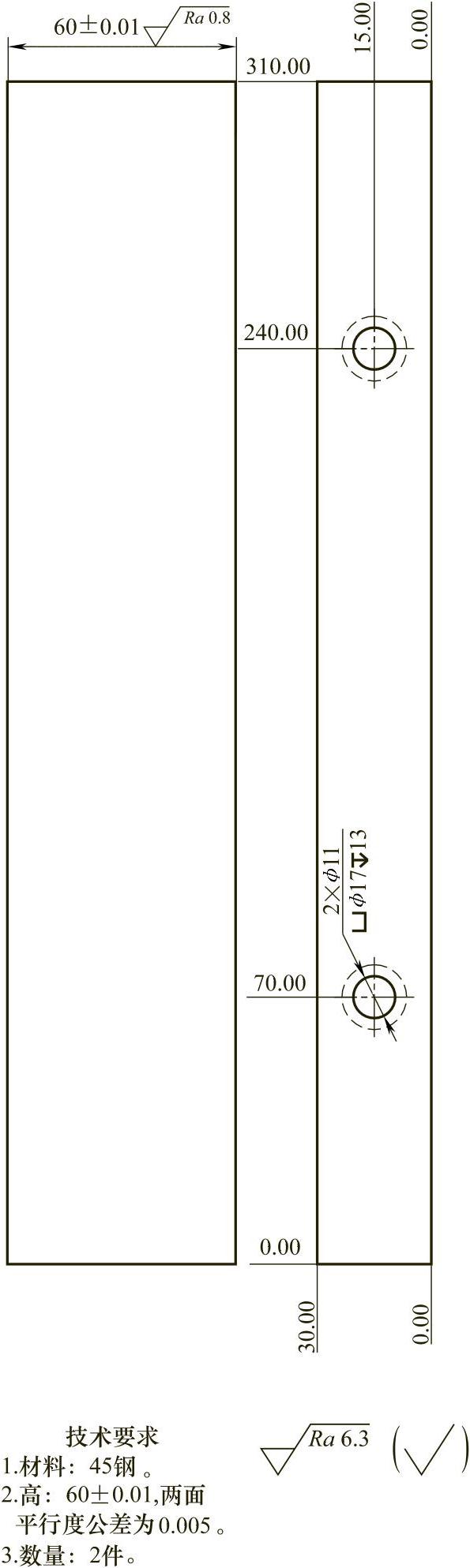

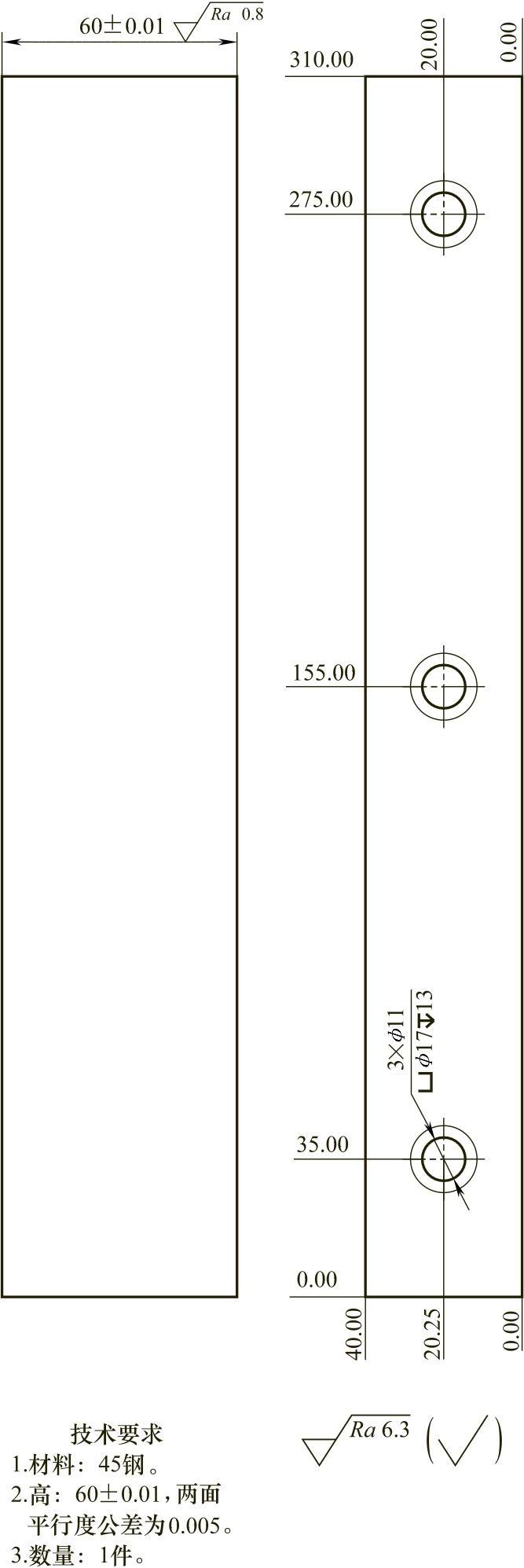

图12-247 下垫脚1（图12-135的件号90）
2.下垫脚2（图12-248）
图12-248 下垫脚2（图12-135的件号104）
3.下垫脚3（图12-249）
图12-249 下垫脚3（图12-135的件号52）
4.下垫脚4（图12-250）
图12-250 下垫脚4（图12-135的件号78）
5.下垫脚5（图12-251）
图12-251 下垫脚5（图12-135的件号107）
12.3.6.23 弹簧底板
1.弹簧底板1（图12-252）
图12-252 弹簧底板1（图12-135的件号82）
2.弹簧底板2（图12-253）
图12-253 弹簧底板2（图12-135的件号55）
12.3.6.24限位柱
1.上限位柱（图12-254）
图12-254 上限位柱（图12-135的件号112）
2.下限位柱（图12-255）
图12-255 下限位柱（图12-135的件号106）
