图12-34 所示为管子卡箍多工位级进模总装图。其结构特点如下：图12-34 管子卡箍多工位级进模总装图图12-34 管子卡箍多工位级进模总装图图12-34 管子卡箍多工位级进模总装图（续）1）采用滚动式自动送料机构送料，用导料板导料、导正销精定位，顶杆及顶块抬料。2）为了使模具结构简单化，方便调试、维修，此模具采用三大组独立模板组合而成一副多工位级进模。......
2023-06-26
模具零部件设计技巧分享介绍
【摘要】：12.1.6.1 承料板（图12-12）图12-12 承料板（图12-3的件号22）12.1.6.2 承料板垫板（图12-13）图12-13 承料板垫板（图12-3的件号21）12.1.6.3导料板1.外导料板1（图12-14）图12-14 外导料板1（图12-3的件号24）2.外导料板2（图12-15）图12-15 外导料板2（图12-3的件号25）3.内导料板1（图12-16）图12-16 内
12.1.6.1 承料板（图12-12）
图12-12 承料板（图12-3的件号22）

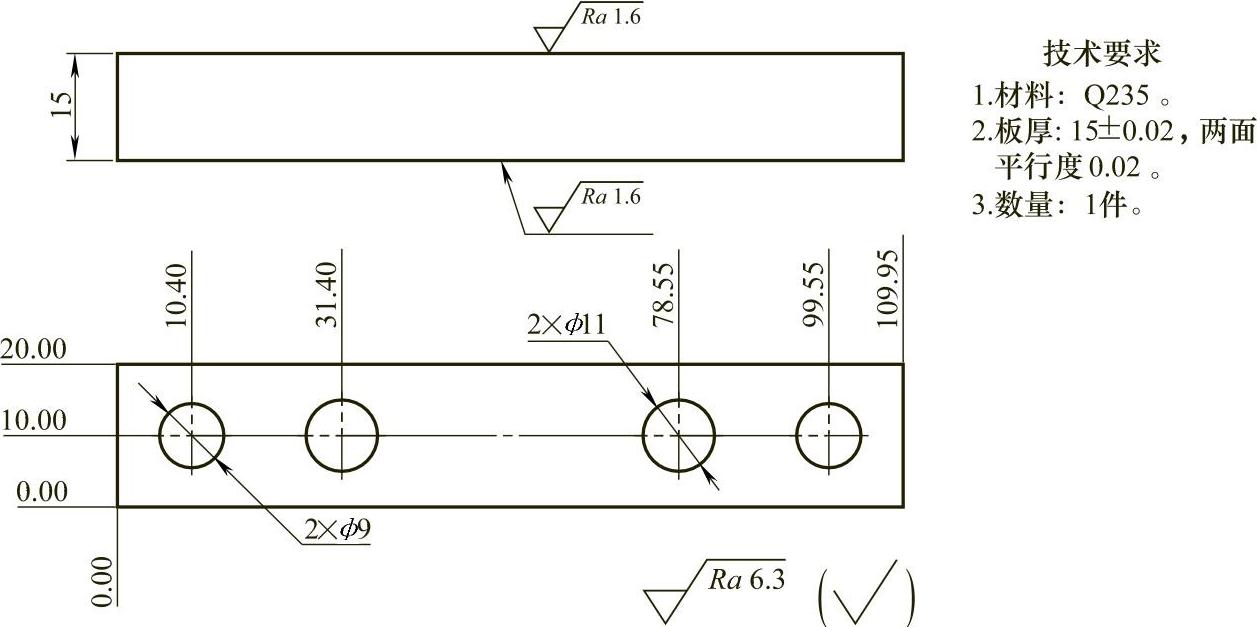

12.1.6.2 承料板垫板（图12-13）
图12-13 承料板垫板（图12-3的件号21）
12.1.6.3导料板
1.外导料板1（图12-14）

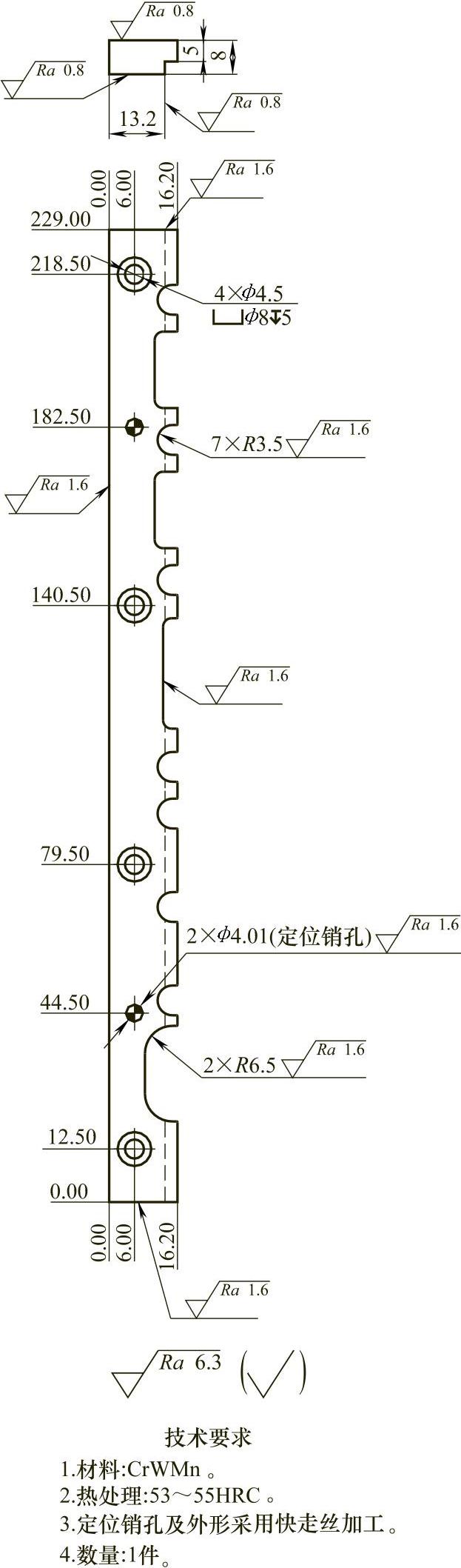

图12-14 外导料板1（图12-3的件号24）
2.外导料板2（图12-15）

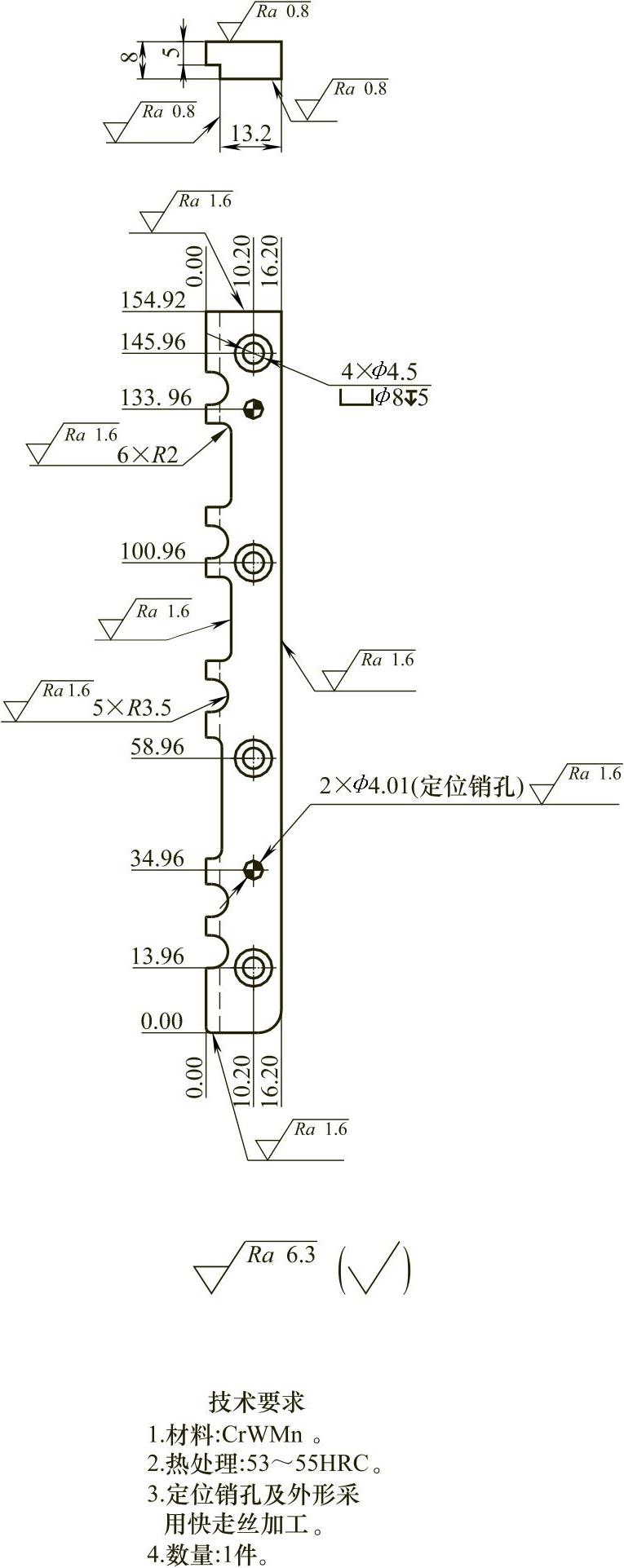

图12-15 外导料板2（图12-3的件号25）
3.内导料板1（图12-16）
图12-16 内导料板1（图12-3的件号23）
4.内导料板2（图12-17）
图12-17 内导料板2（图12-3的件号29）
5.内导料板3（图12-18）
图12-18 内导料板3（图12-3的件号26）
12.1.6.4 凸模
1.导正销孔凸模（图12-19）
图12-19 导正销孔凸模（图12-3的件号3）
2.长圆孔凸模（图12-20）
图12-20 长圆孔凸模（图12-3的件号8）
3.侧刃凸模（图12-21）
图12-21 侧刃凸模（图12-3的件号27）
4.落料凸模（图12-22）
图12-22 落料凸模（图12-3的件号15）
12.1.6.5凹模
1.导正销孔凹模（图12-23）

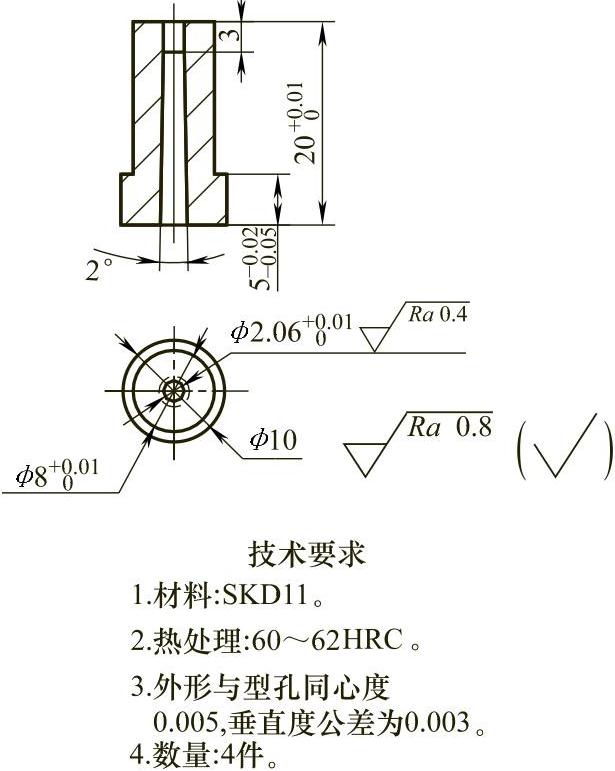

图12-23 导正销孔凹模（图12-3的件号20）
2.长圆孔凹模（图12-24）

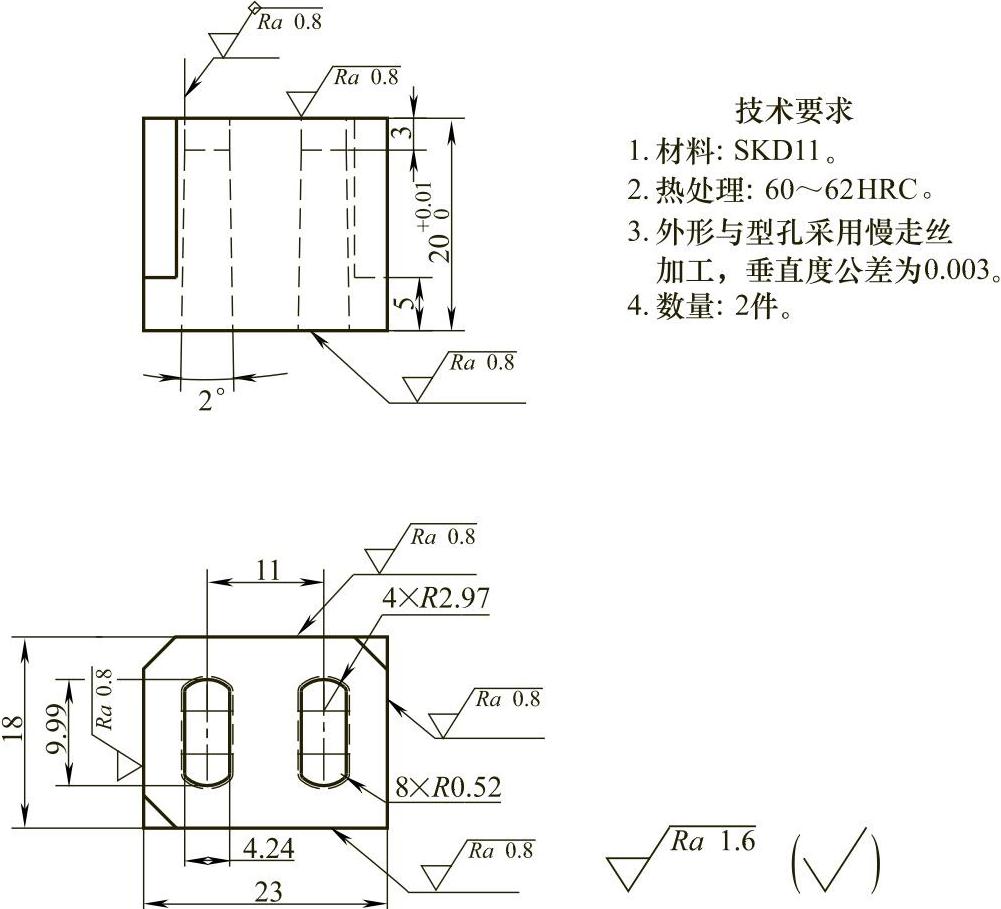

图12-24 长圆孔凹模（图12-3的件号17）

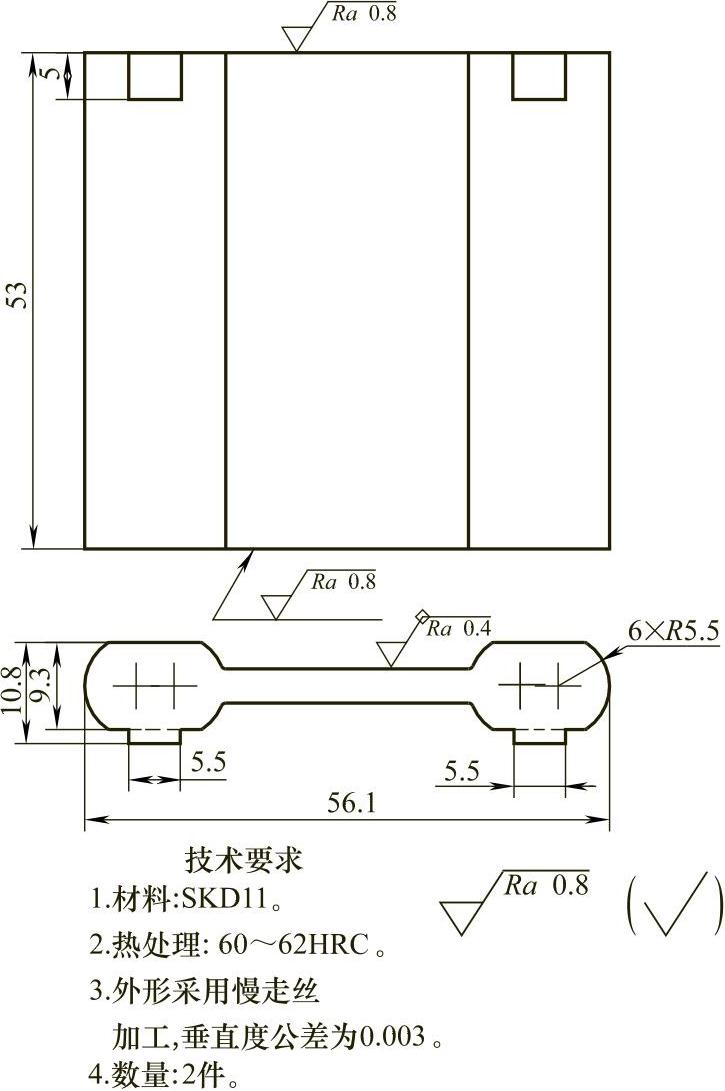

3.侧刃凹模（图12-25）
图12-25 侧刃凹模（图12-3的件号28）
4.落料凹模（图12-26）
图12-26 落料凹模（图12-3的件号16）

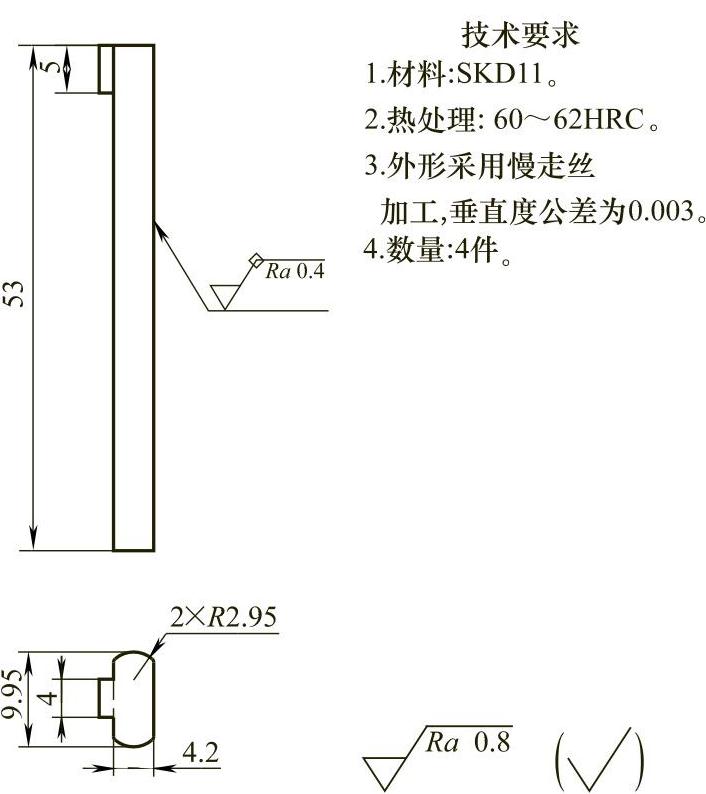

5.导正销（图12-27）
图12-27 导正销（图12-3的件号7）

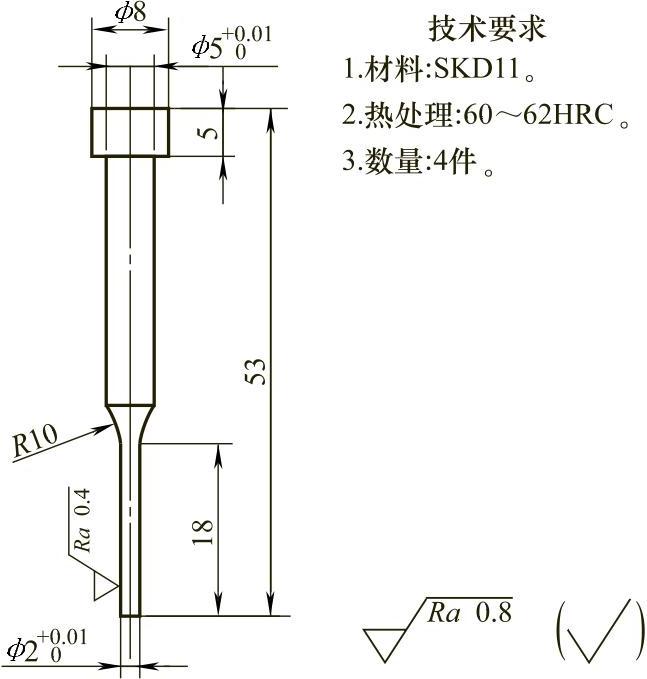

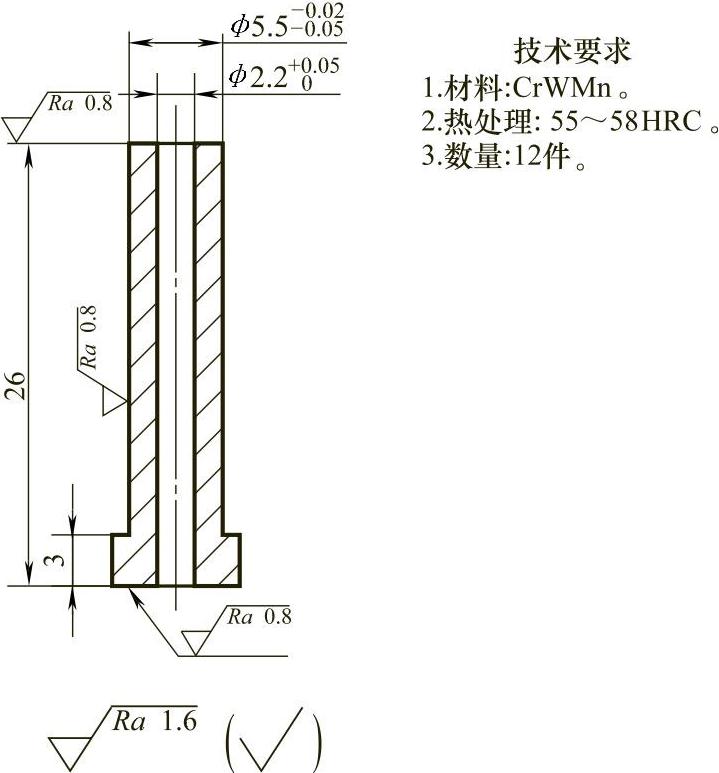

6.套式顶料杆（图12-28）
图12-28 套式顶料杆（图12-3的件号18）
12.1.6.6限位柱

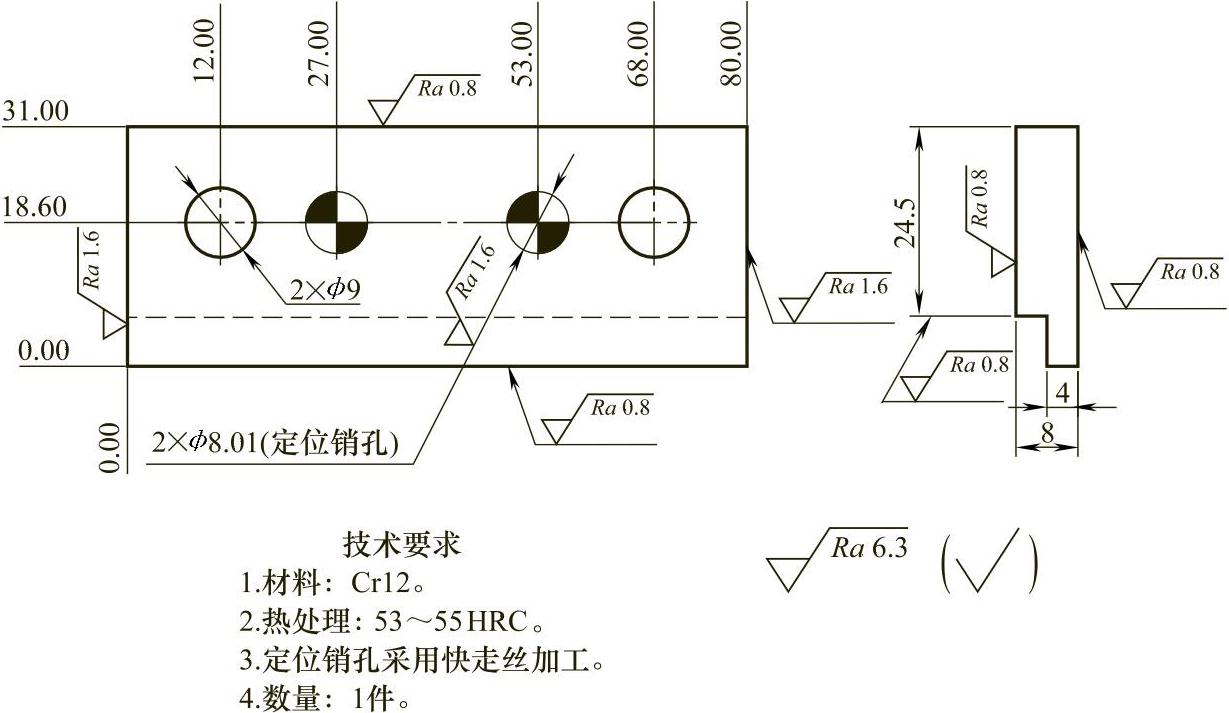

1.上限位柱（图12-29）

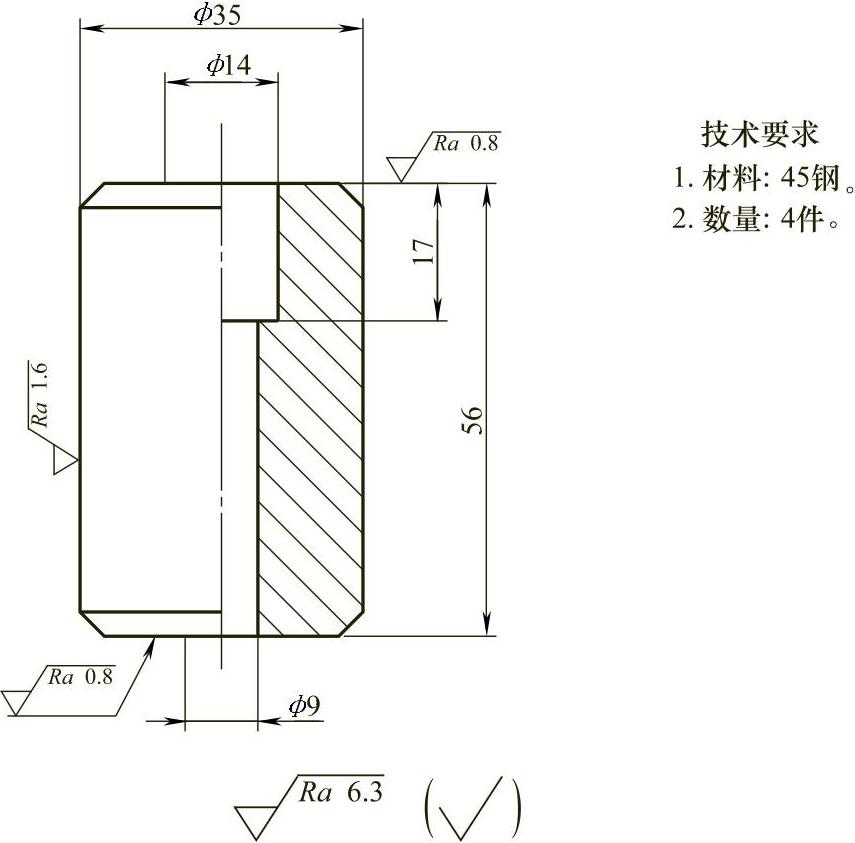

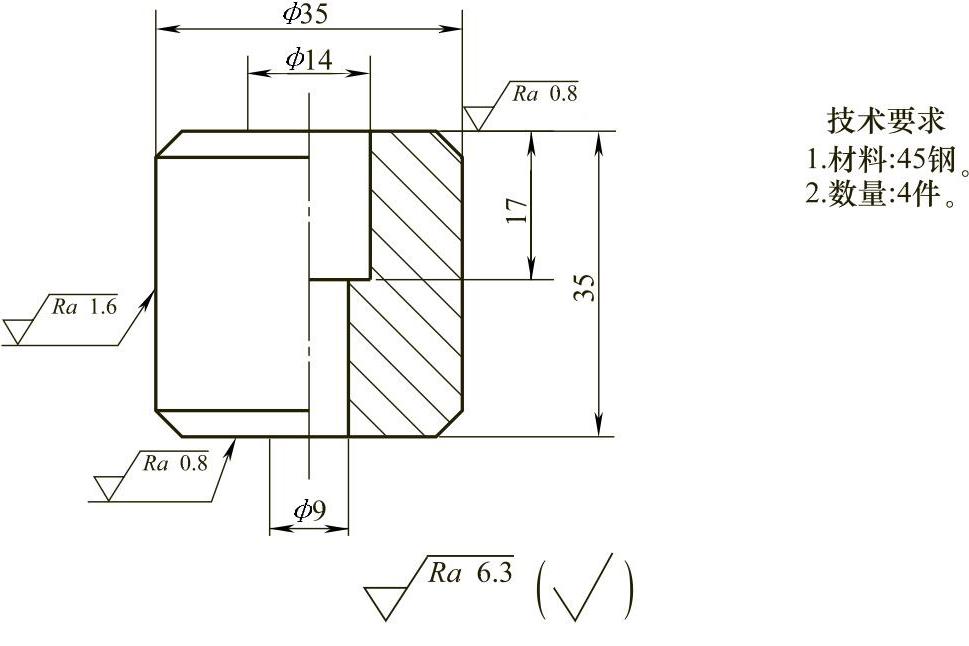

图12-29 上限位柱（图12-3的件号30）

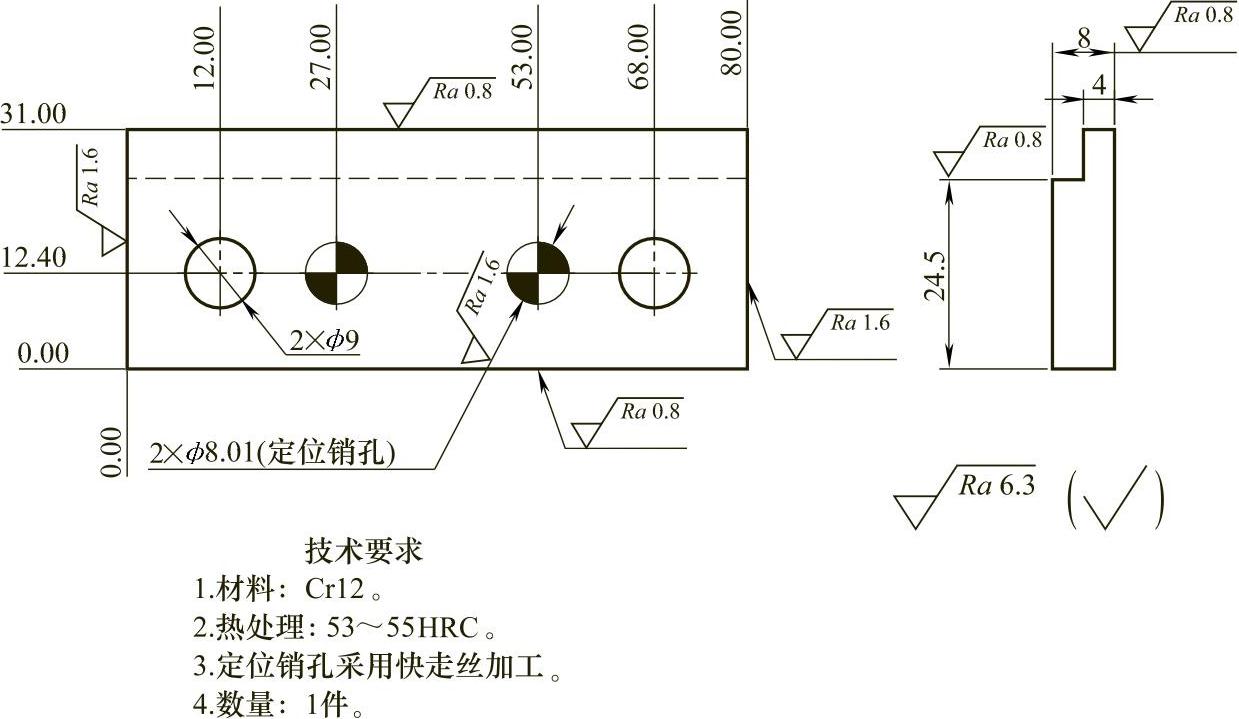

2.下限位柱（图12-30）
图12-30 下限位柱（图12-3的件号31）
