制件名称:汽车卡箍

材料及板厚:Q235钢,3.0mm。

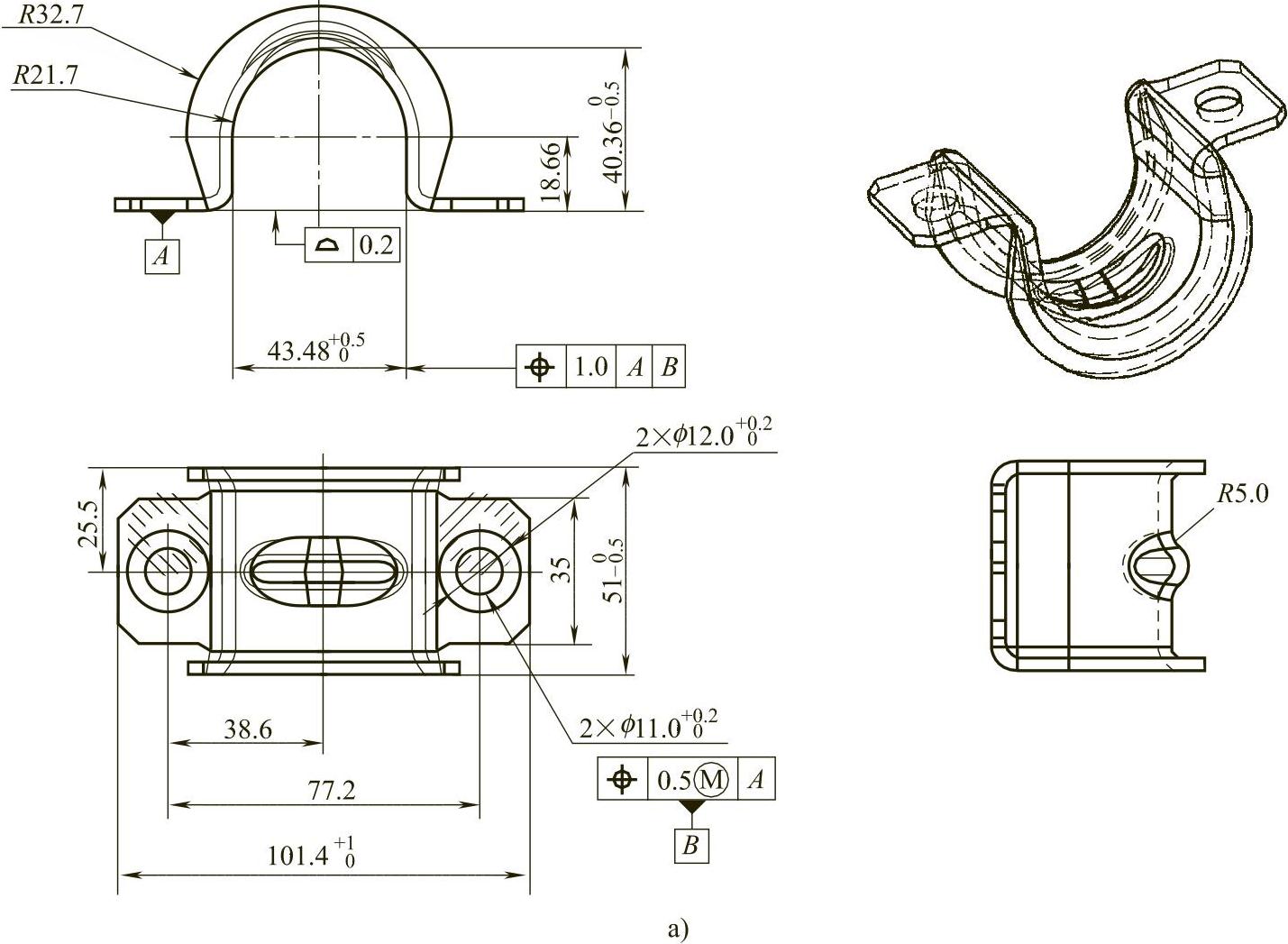

制件图:如图11-54a所示。

排样图:如图11-54b所示。

模具结构图:如图11-54c所示。

说明:

1)该模具为冲裁、成形等13个工位的级进模结构。即工位①冲方孔、冲切废料;工位②弯曲;工位③、④冲切废料;工位⑤~⑦成形;工位⑧压平;工位⑨压筋;工位⑩整形;工位(11)冲孔;工位(12)空工位;工位(13)切断(制件与载体分离)。

2)导正销孔的设计必须在模具的首位考虑,它是带料在冲压时各工位的定位基准,必须在第①工位就冲出导正销孔,以后各工位以此孔为基准,用导正销导正以保证每个工位及制件相对位置的准确性,根据工艺分析表明,此制件只能使用单侧导向,而且采用单侧搭边排样,板料较厚,在冲裁及成形时料带有较大的侧向拉动,使后续工位失去定位,因此定位的可靠性模具设计关键,该模具使用长方形的导正销,销孔的长边与料带平行,以最大限度的平衡侧向力及减少毛坯的尺寸。

3)此模具上、下模座材料均采用45钢,上模座厚度为60mm,下模座厚度为80mm,加工前经时效处理;卸料板厚度为35mm,粗加工后经调质处理,目的是消除内应力及减小变形;上下垫板及卸料垫板采用45钢,热处理硬度40~45HRC,厚度皆为25mm;其余皆采用D2,厚度分别为45mm、35mm,50mm,其中卸料板、下模板热处理硬度58~62HRC。模架的导向结构用4组ф50mm的滚珠导柱、导套。卸料板上装有小导柱,起精密导向作用,装入模具的每对导柱、导套、滚珠之间配合过盈量为0.02~0.025mm。配合导柱与上下模板平面的垂直度误差小于0.005/100mm,平行度误差小于0.003/100mm。导柱导套材料均为GCr15钢,淬硬62~66HRC,表面粗糙度为Ra0.4μm。


图11-54 汽车卡箍级进模

a)制件图


图11-54 汽车卡箍级进模(续)

b)排样图 c)模具结构图 1—上模板 2—上垫板 3—上固定板 4—卸料板垫板 5—卸料板 6—下模板 7—下垫板 8—下模座 9—导柱 10—下垫块 11—废料盒 12、17—弹簧 13—浮动导料销 14—凹模镶块 15—凸模镶块 16—方形导正销 18—浮顶销 19—圆柱销 20—小导柱 21—弹簧及卸料螺钉
