电动机离合器支架级进模的优化方案
【摘要】：材料及板厚：25钢，1.5mm。模具结构图：如图11-51c所示。说明：1）该模具为冲孔、翻孔、弯曲等7个工位的级进模结构。即工位①预冲孔；工位②翻孔，冲切废料；工位③冲切矩形孔；工位④空工位；工位⑤弯曲；工位⑥导正销导正；工位⑦冲切载体及制件分离。用成形侧刃配导正销，节制送进板料，控制送料进距偏差。
材料及板厚：25钢，1.5mm。
制件图：如图11-51a所示。

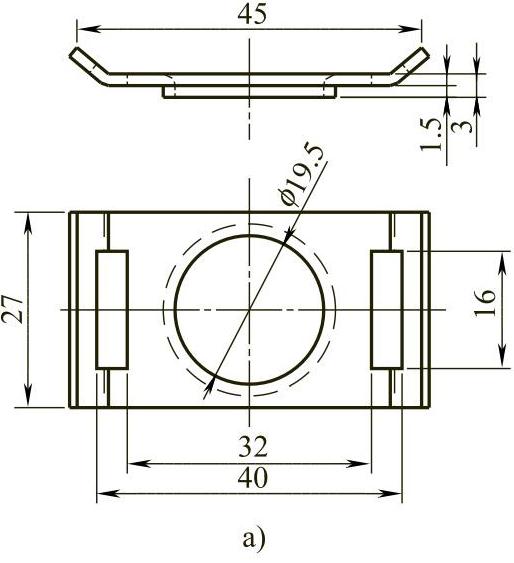

图11-51 电动机离合器支架级进模
a）制件图

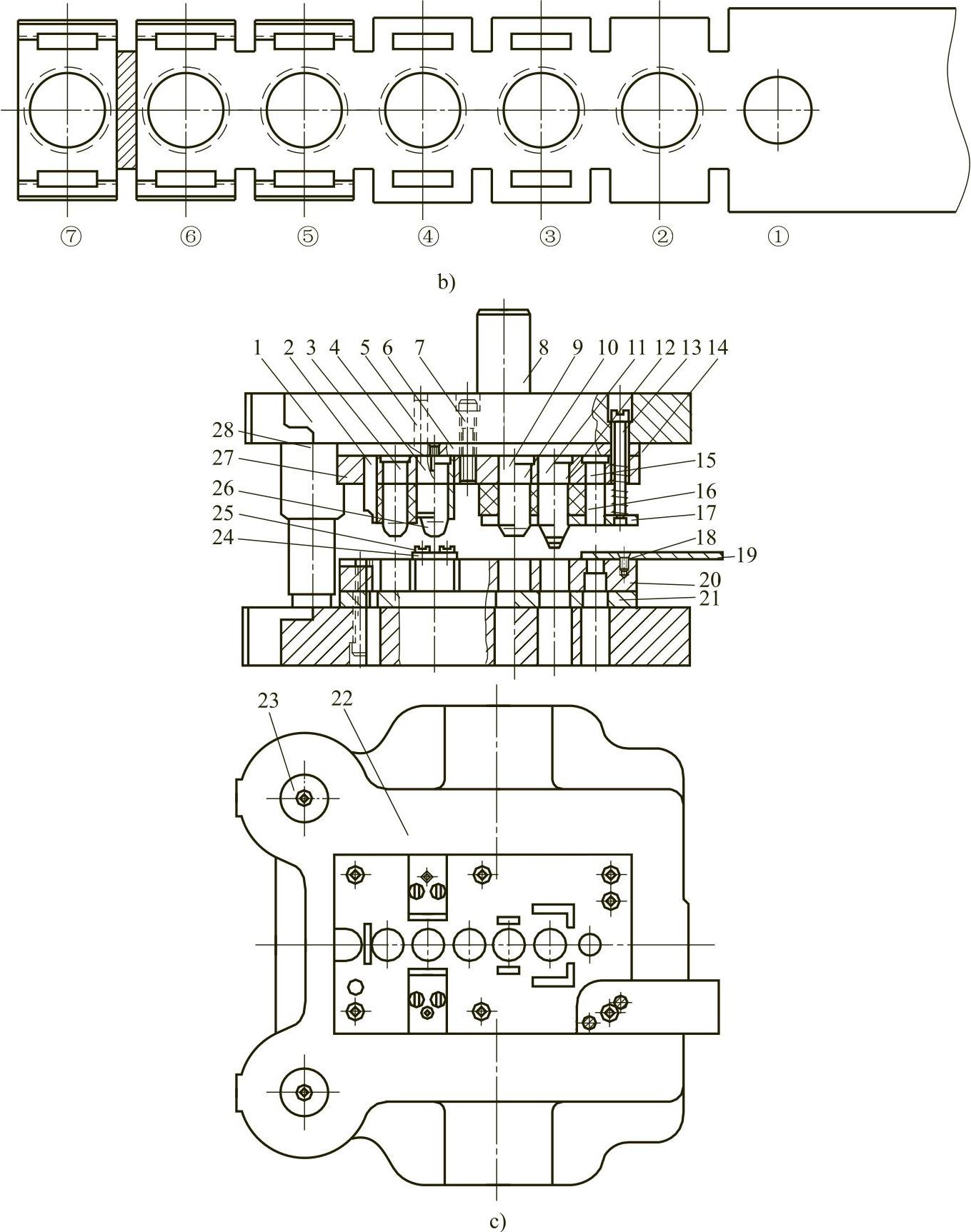

图11-51 电动机离合器支架级进模（续）
b）排样图 c）模具结构图 1—上模座 2—切断凸模 3、10—导正销 4—弯曲凸模 5—圆柱销 6—上垫板 7—螺钉 8—模柄 9—矩形孔凸模 11—成形侧刃 12—翻孔凸模 13—卸料螺钉 14—弹簧 15—冲孔凸模 16—橡胶体 17—卸料板 18—沉头螺钉 19—导料板 20—凹模 21—下垫板 22—下模座 23—导柱 24—弯曲模块 25—圆柱螺钉 26—导正销 27—固定板 28—导套
排样图：如图11-51b所示。
模具结构图：如图11-51c所示。
说明：
1）该模具为冲孔、翻孔、弯曲等7个工位的级进模结构。即工位①预冲孔；工位②翻孔，冲切废料；工位③冲切矩形孔；工位④空工位；工位⑤弯曲；工位⑥导正销导正；工位⑦冲切载体及制件分离。
2）本模具采用单列直排载体搭边与沿边组合冲切排样。用成形侧刃配导正销，节制送进板料，控制送料进距偏差。
3）此模具由于有翻孔、弯曲等工位，为使操作者看清送料位置，并使送料方便抬起进入各工位，在模具工作后不用导料板，而安置了弯曲模块24，保证了顺畅送料。
