如何提高密封盖级进模的效率？
【摘要】：材料及板厚：10F钢，1.5mm。排样图：如图11-49b所示。即工位①预冲孔；工位②翻孔；工位③冲底孔及整形；工位④冲两个小圆孔；工位⑤落料。2）凹模板由两部分组成。工位⑤落料凹模单独为一部分。3）模具的工作过程是：先把条料沿导料板送进，压力机滑块下降，依次序进行冲压及带料送进工作。4）为了保证上、下模的精确定位，工位②和工位⑤的凸模都设有导正销进行导向。
制件名称：密封盖。
材料及板厚：10F钢，1.5mm。
制件图：如图11-49a所示。
排样图：如图11-49b所示。
模具结构图：如图11-49c所示。

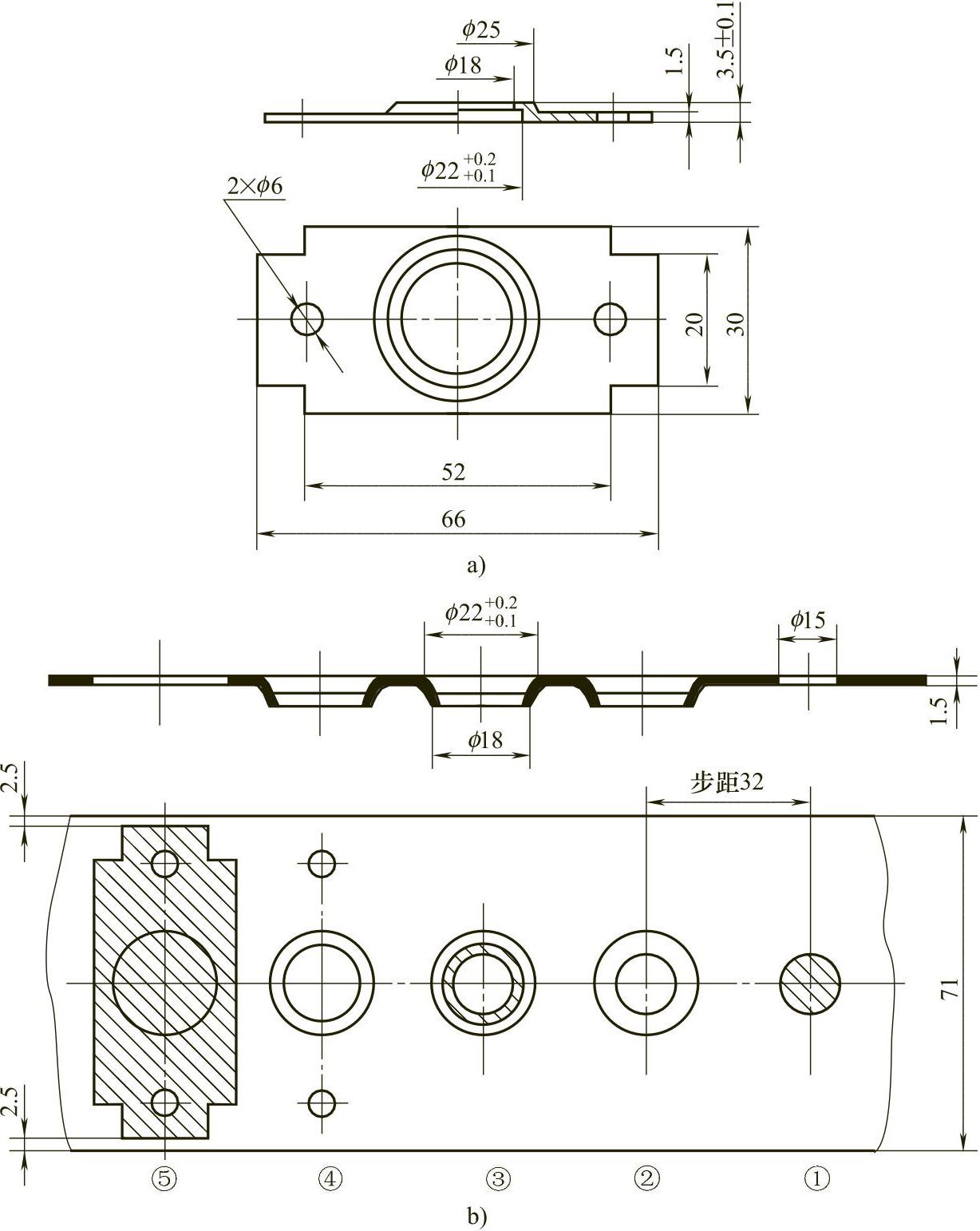

图11-49 密封盖级进模
a）制件图 b）排样图

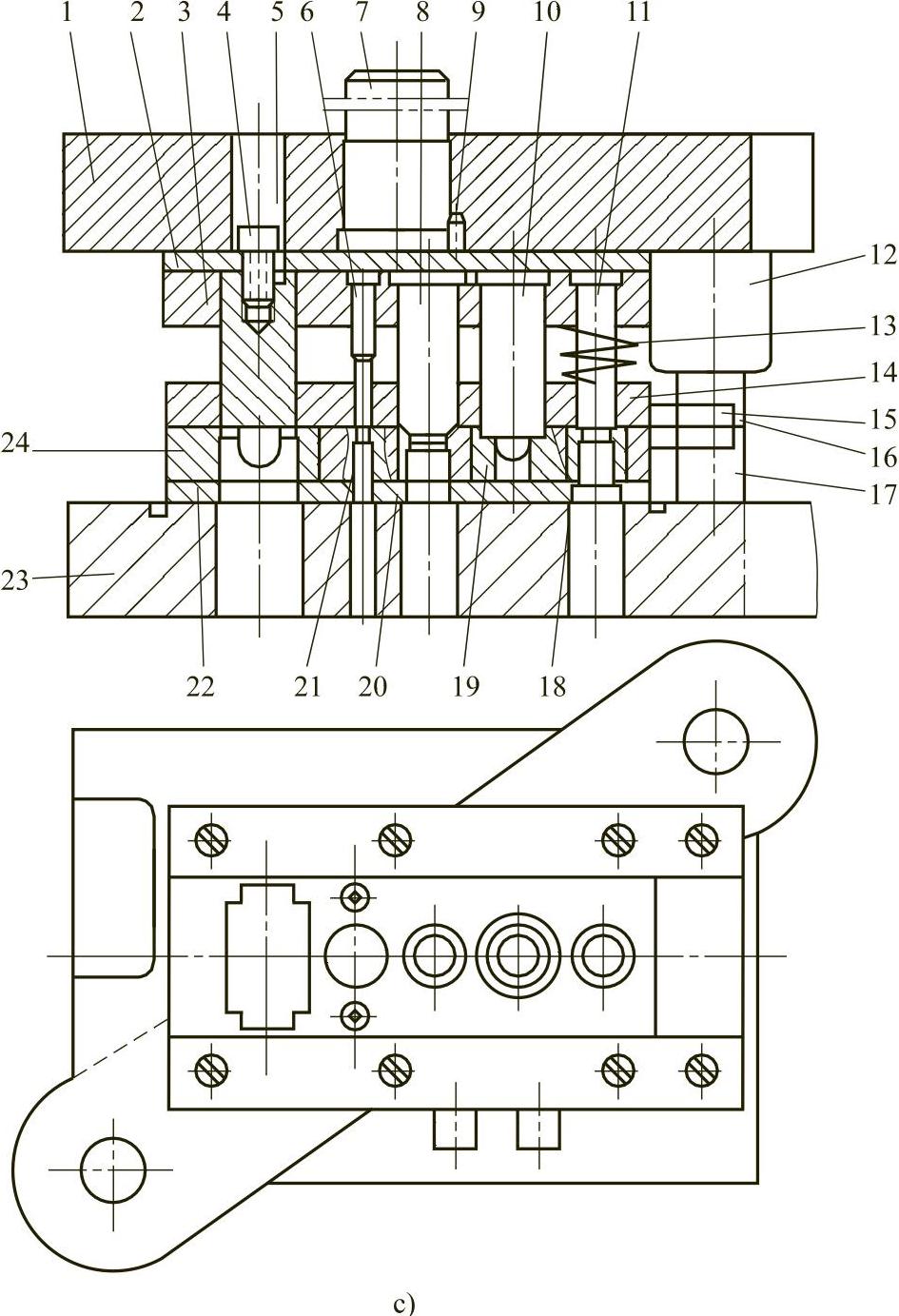

图11-49 密封盖级进模（续）
c）模具结构图 1—上模座 2—上垫板 3—凸模固定板 4—螺钉 5—落料凸模 6—小冲孔凸模 7—模柄 8—冲孔整形凸模 9—防转销 10—翻孔凸模 11—大冲孔凸模 12—导套 13—卸料弹簧 14—卸料板 15—导料板 16—带料 17—导柱 18—大冲孔凹模 19—翻孔凹模 20—冲孔整形凹模 21—小冲孔凹模 22—下垫板 23—下模座 24—凹模板
说明：
1）该模具为冲孔、翻孔、落料等5个工位的级进模结构。即工位①预冲孔；工位②翻孔；工位③冲底孔及整形；工位④冲两个小圆孔；工位⑤落料。
2）凹模板由两部分组成。工位①～④共用一块凹模板，各工位的凹模部分都分别设置凹模镶件。工位⑤落料凹模单独为一部分。
3）模具的工作过程是：先把条料沿导料板送进，压力机滑块下降，依次序进行冲压及带料送进工作。在工位⑤落料后，制件从底孔中漏出。
4）为了保证上、下模的精确定位，工位②和工位⑤的凸模都设有导正销进行导向。
