双孔焊片级进模技术简介
【摘要】：材料及板厚：H68黄铜，0.5mm。制件图：如图11-40a所示。2）此模具采用正装式结构，凹模选用镶块结构形式。为简化下模顶出结构，下模拉深和整形的型孔中的16根顶杆，共用一块顶板来实现拉深后顶出工作。
制件名称：双孔焊片。
材料及板厚：H68黄铜，0.5mm。
制件图：如图11-40a所示。
排样图：如图11-40b所示。
模具结构图：如图11-40c所示。

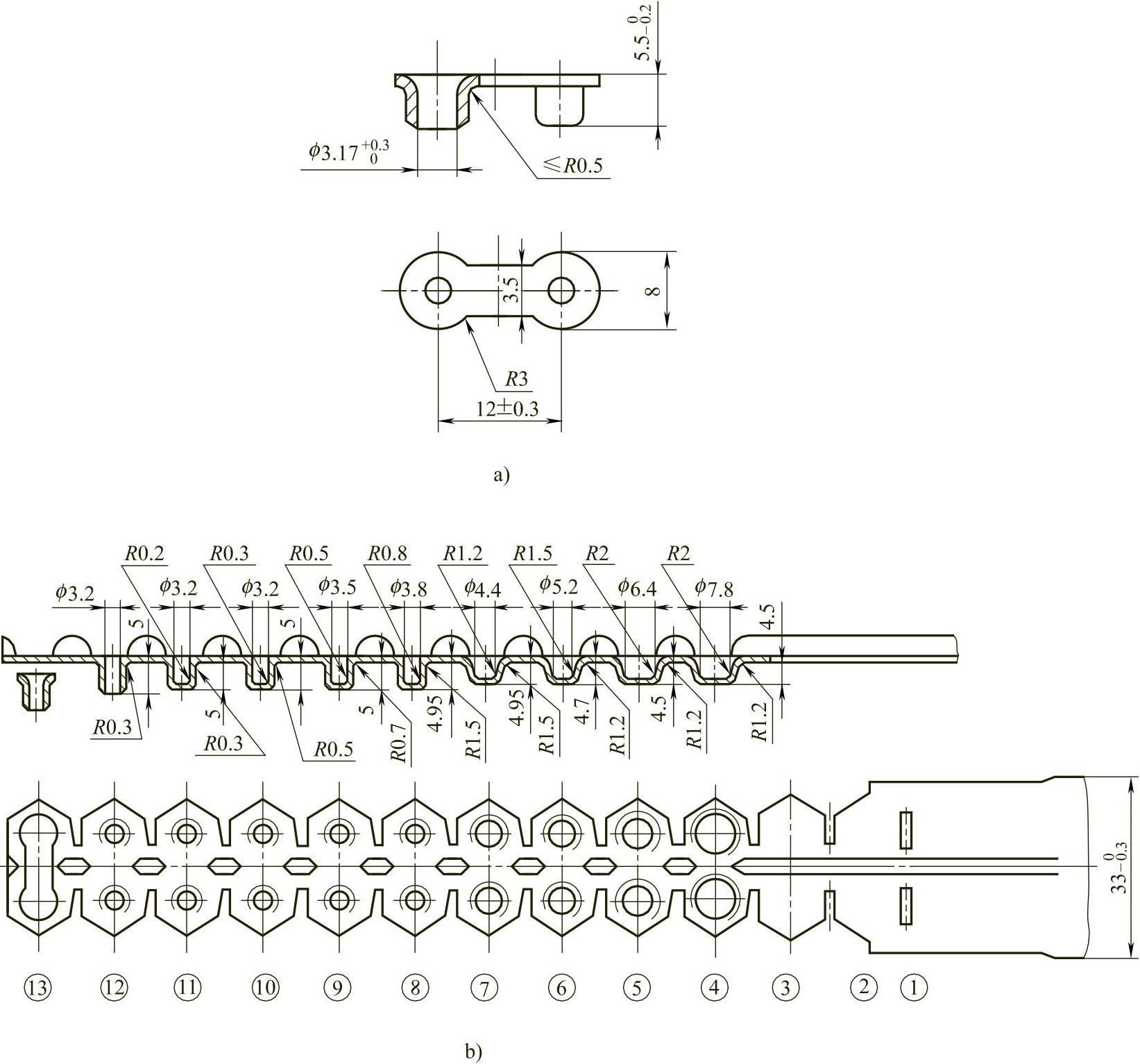

图11-40 双孔焊片级进模
a）制件图 b）排样图

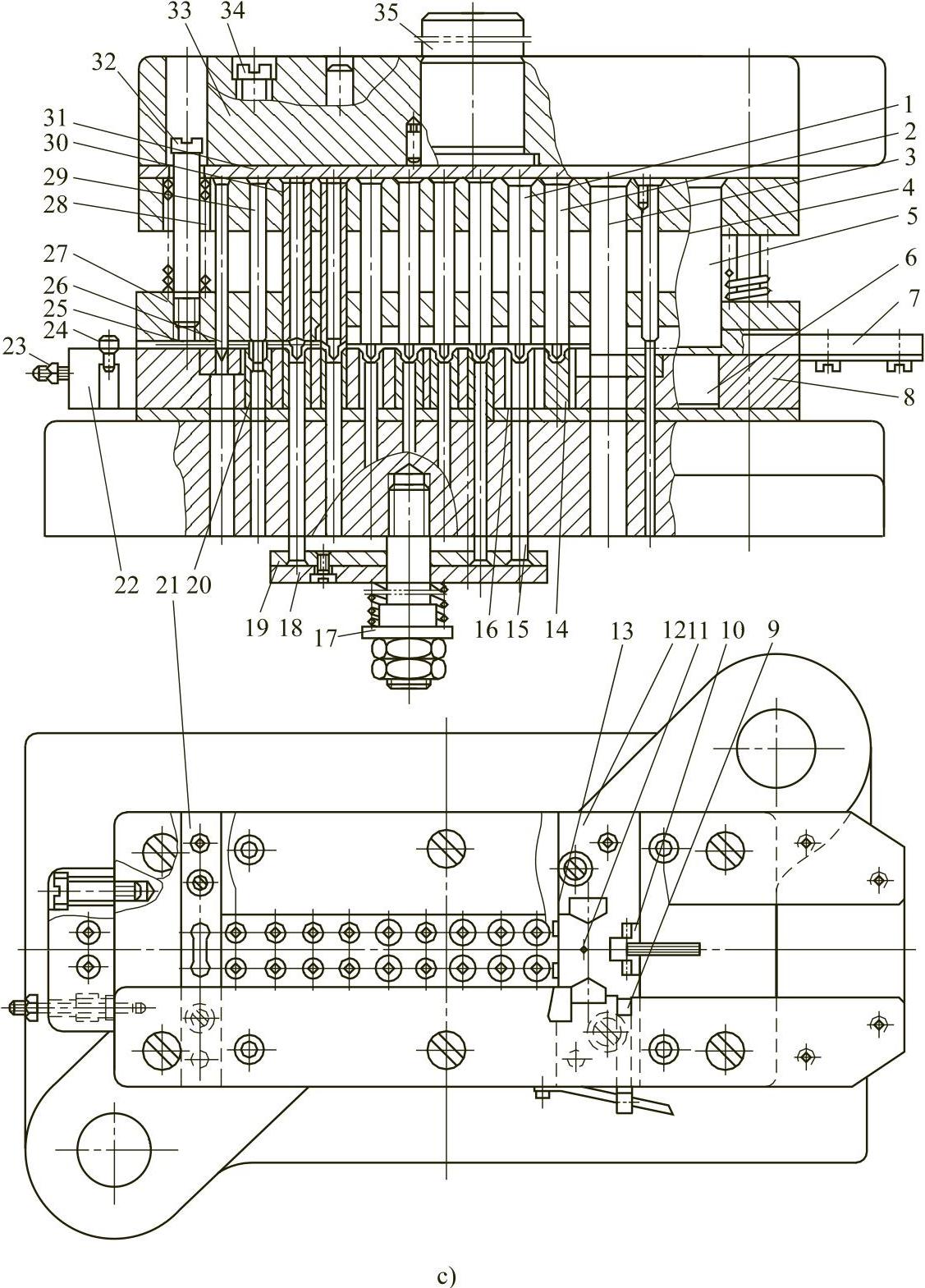

图11-40 双孔焊片级进模（续）
c）模具结构图 1、2—拉深凸模 3—侧刃 4—切口凸模 5—压肋凸模 6—压肋凹模 7—导料板 8—凹模固定板 9—初始挡块 10、12—镶块（套） 11、24—圆柱销 13—定位块 14、16—拉深凹模 15—顶杆 17、23—螺杆 18、31—垫板 19—顶杆固定板 20—冲孔凹模 21—落料凹模 22—承料板 25—导正销 26—落料凸模 27—卸料板 28—落料凸模 29—冲孔凸模 30—整形凸模 32—卸料螺钉 33—上模座 34—螺钉 35—模柄
说明：
1）该模具为冲切、拉深、落料等13个工位的级进模结构，即工位①压凸肋；工位②冲两个工艺切口及冲切双成形侧刃搭边；工位③冲切侧刃搭边；工位④首次拉深；工位⑤二次拉深；工位⑥三次拉深；工位⑦四次拉深；工位⑧五次拉深；工位⑨六次拉深；工位⑩七次拉深；工位(11)整形圆角；工位(12)冲底孔；工位(13)落料。
2）此模具采用正装式结构，凹模选用镶块结构形式。为简化下模顶出结构，下模拉深和整形的型孔中的16根顶杆，共用一块顶板来实现拉深后顶出工作。
