连接片级进模设计方案的介绍
【摘要】：图11-39 连接片级进模a）制件图 b）拉深后展开图图11-39 连接片级进模（续）c）排样图d）模具结构图 1—成形模块 2—切外形凸模 3—冲底孔凸模 4、5、6、7、8—拉深凸模 9—工艺切口上切刀 10—冲导正孔凸模 11—卸料板 12—冲孔凹模 13—导正销 14—工艺切口下切刀 15、23—顶杆 16、17、18、19、20—拉深凹模 21—冲底孔凹模 22—下模板 24—下模座 25—上模座2）此拉深模为正装式结构，下模采用镶套式，各次拉深件用顶杆推出。
制件名称：连接片。
材料及板厚：H62黄铜，0.6mm。
制件图：如图11-39a所示。
拉深后展开图：如图11-39b所示。
排样图：如图11-39c所示。
模具结构图：如图11-39d所示。
说明：
1）该模具为冲孔、拉深等12个工位的级进模结构，即工位①冲两个导正销孔；工位②空工位；工位③冲C形切口；工位④首次拉深；工位⑤二次拉深；工位⑥三次拉深；工位⑦四次拉深；工位⑧五次拉深；工位⑨冲底孔；工位⑩切外形搭边；工位(11空工位；工位(12)切断成形。
图11-39 连接片级进模
a）制件图 b）拉深后展开图

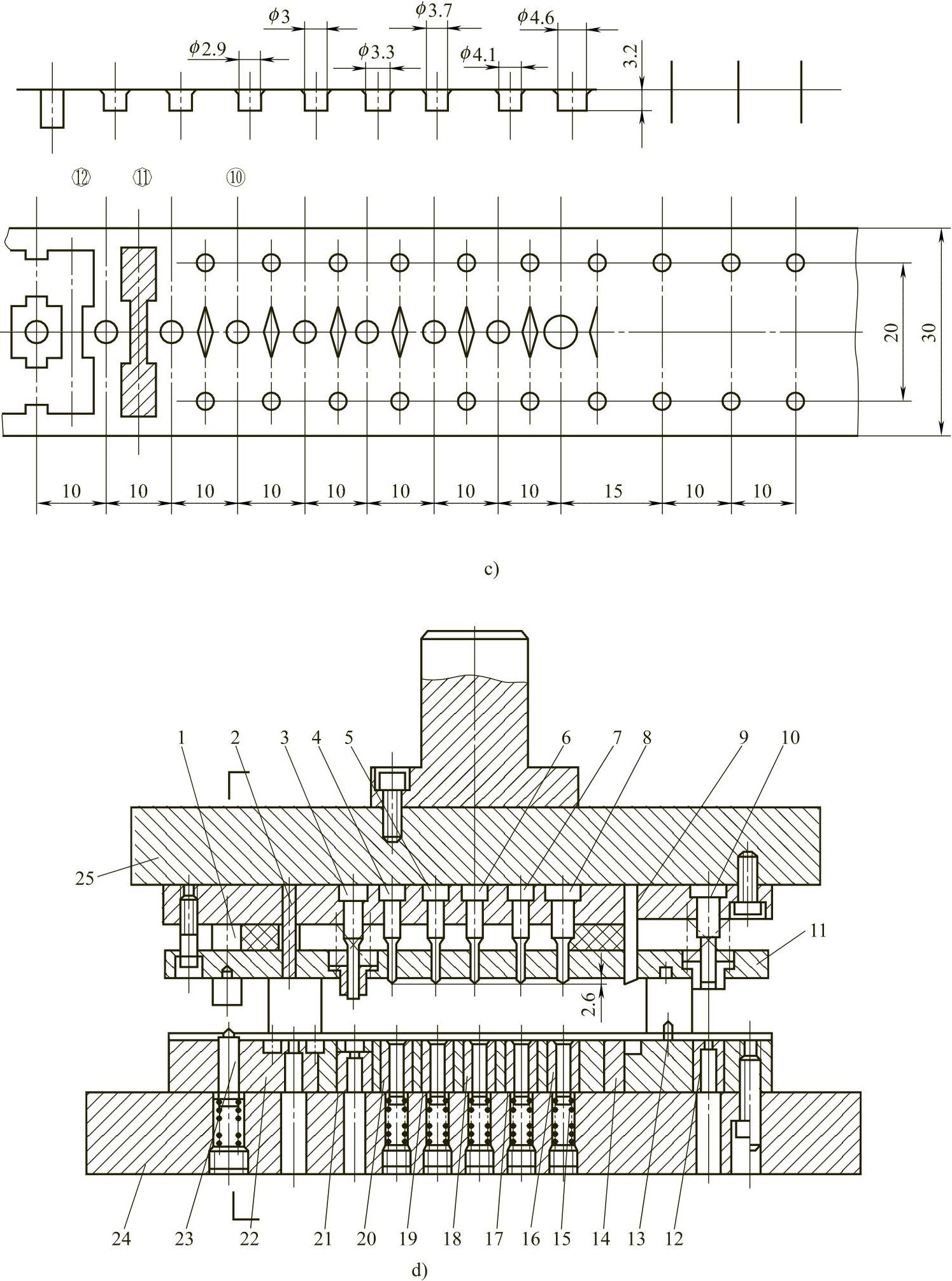

图11-39 连接片级进模（续）
c）排样图d）模具结构图 1—成形模块 2—切外形凸模 3—冲底孔凸模 4、5、6、7、8—拉深凸模 9—工艺切口上切刀 10—冲导正孔凸模 11—卸料板 12—冲孔凹模 13—导正销 14—工艺切口下切刀 15、23—顶杆 16、17、18、19、20—拉深凹模 21—冲底孔凹模 22—下模板 24—下模座 25—上模座
2）此拉深模为正装式结构，下模采用镶套式，各次拉深件用顶杆推出。
3）带料送进时，首先用两个导正销13精定位；各次拉深的凹模作送料时的粗定位；顶杆23上端用于切断成形时工序件的精定位。
4）工位⑧五次拉深凸模端部伸出卸料板11的下平面2.6mm，形成一个台肩。拉深前，凸模连同“台肩”首先在前次拉深的筒体内支撑，在一轴向力作用下，对筒壁施加压力，使筒壁部分材料主要承受压应力，减轻筒壁变薄和筒底圆角处拉裂的趋势。
5）C形工艺切口线与两个导正销孔相接，有利于减轻拉深时切口处材料的变形，方便送料。
