【摘要】：材料及板厚：H68黄铜，0.3mm。模具结构图：如图11-30c所示。说明：1）该模具为切口、拉深、落料等7个工位的级进模结构。切口凸模29端面为凹圆形，冲裁时可以使两边切开，中间不断。首次拉深凸模26外面套有压料圈27。以便首次拉深前先压紧带料，防止条料起皱。3）拉深凹模全部为硬质合金YG20镶入而成，以便制造、维修，从而大大提高了模具的使用寿命。
制件名称：六角螺母。
材料及板厚：H68黄铜，0.3mm。

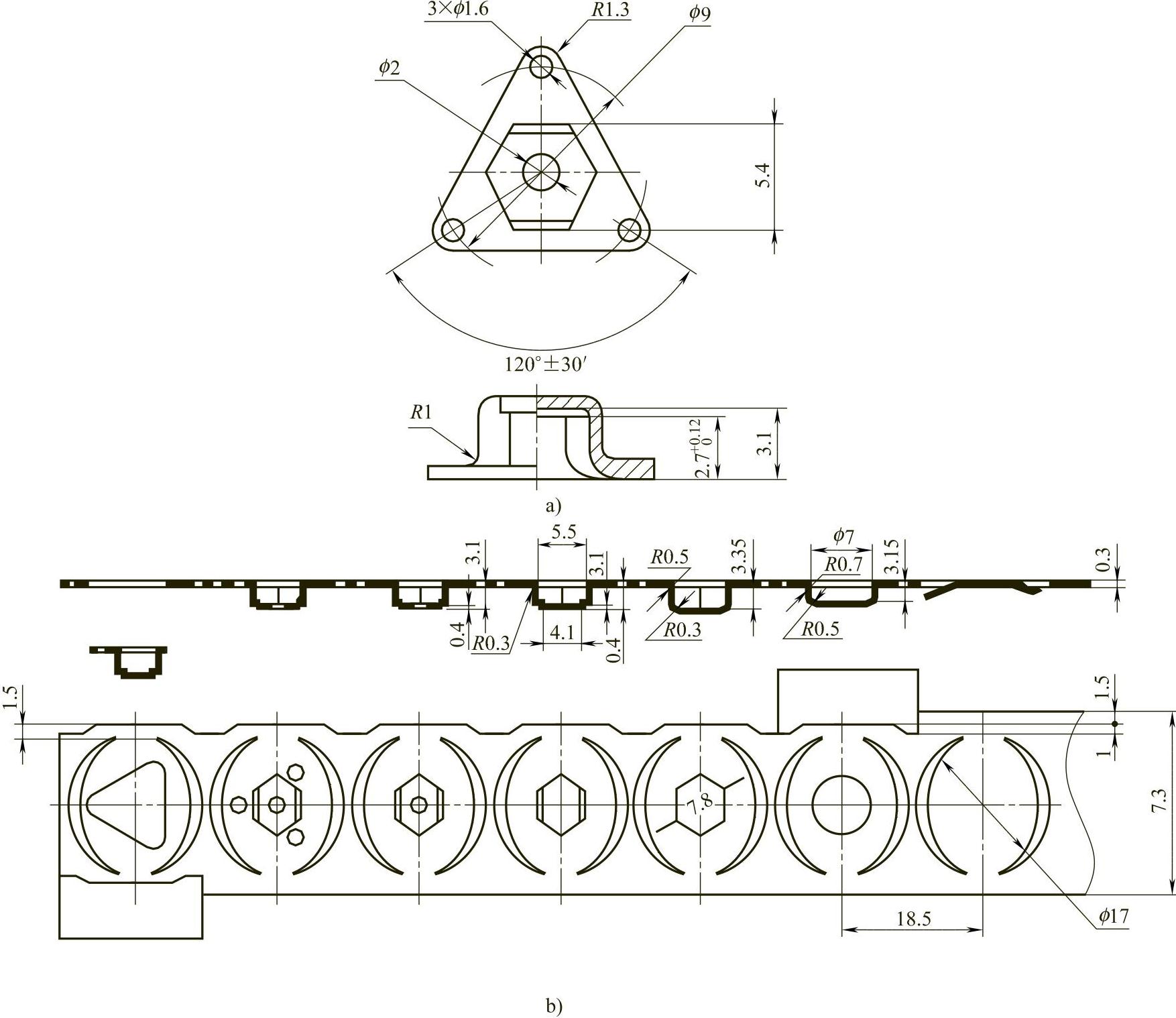

制件图：如图11-30a所示。
图11-30 六角螺母级进模
a）制件 b）排样图
图11-30 六角螺母级进模（续）

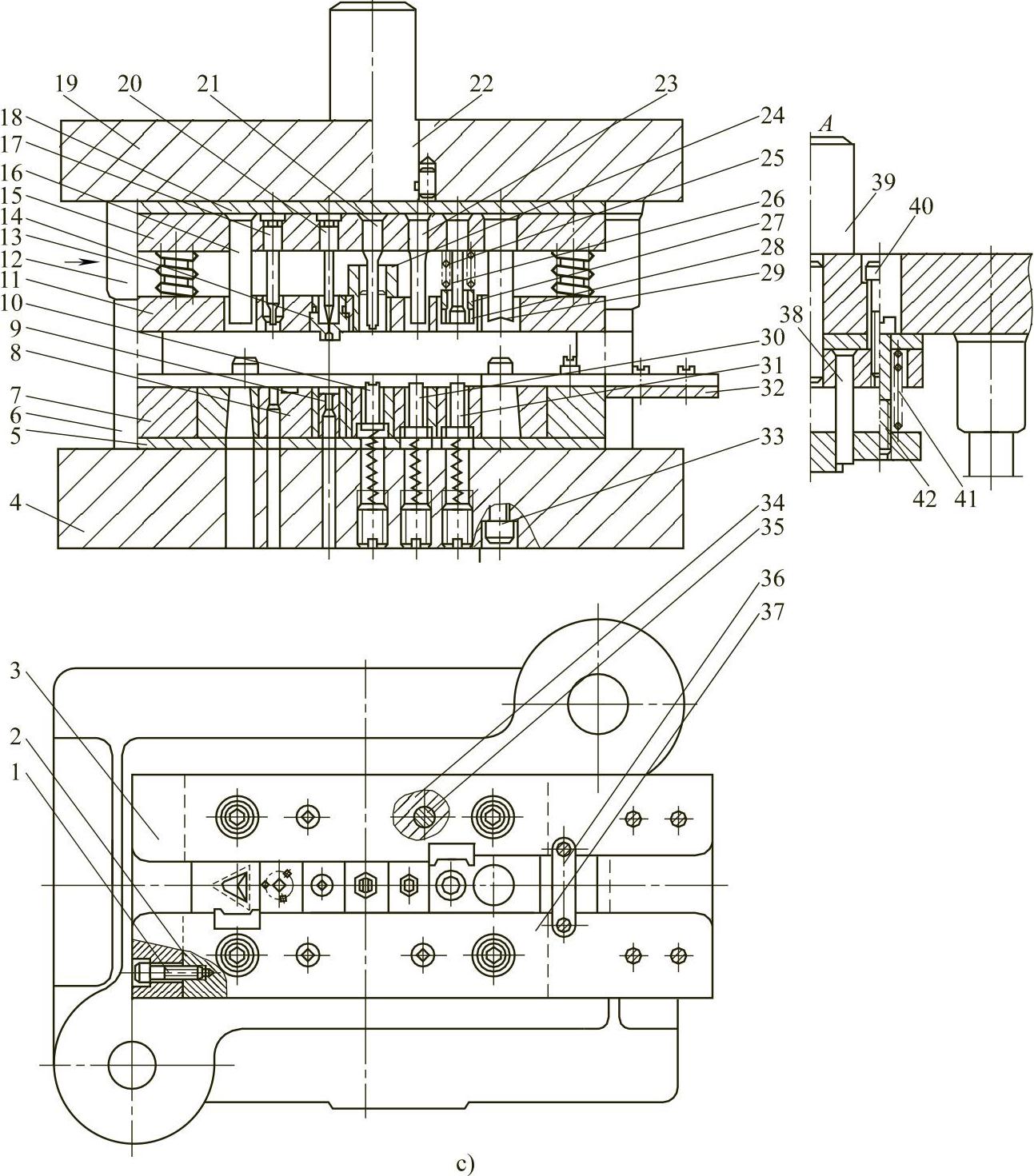

c）模具结构图 1、33、40—螺钉 2、7、34—下模板 3、37—导料板 4—下模座 5—下垫板 6—导柱 8—凹模镶块 9—凹模镶圈 10、30、31—浮料销 11—卸料板 12—导套 13、25、41—弹簧 14、24—凸模护套 15—凸模固定板 16—落料凸模 17、20—冲孔凸模 18—上垫板 19—上模座 21—压筋凸模 22—模柄 23—二次拉深凸模 26—首次拉深凸模 27—压料圈 28—卡圈 29—切口凸模 32—承料板 35—圆柱销 36—盖料板 38—侧刃凸模 39—模柄 42—卸料螺钉
排样图：如图11-30b所示。
模具结构图：如图11-30c所示。
说明：
1）该模具为切口、拉深、落料等7个工位的级进模结构。即工位①冲切工艺切口；工位②首次拉深；工位③二次拉深；工位④底部成形；工位⑤冲中心孔；工位⑥冲3个ф1.6孔；工位⑦落料。
2）本模具在带料上冲出工艺切口改善条件再拉深。切口凸模29端面为凹圆形，冲裁时可以使两边切开，中间不断。首次拉深凸模26外面套有压料圈27。以便首次拉深前先压紧带料，防止条料起皱。
3）拉深凹模全部为硬质合金YG20镶入而成，以便制造、维修，从而大大提高了模具的使用寿命。
