进模时的限位盖板注意事项
【摘要】：排样图：如图11-28b所示。说明：1）该模具为拉深、冲孔、落料等5个工位的级进模结构。2）采用标准的滑动导向对角导柱模架，并采用弹压卸料板结构，用凹式标准侧刃节制送料，控制进距S偏差≤±0.15mm.3）本模具中有8个ф1.0mm小孔采用超短凸模，装在一个整体的圆形镶块上，用螺钉紧固定在一个连接块体上，作为一个凸模铆接在固定板上。而8个ф1.0mm小孔凹模与凸模匹配，也制成一整体镶嵌件，装入凹模腔内。
制件名称：限位盖板。
材料及板厚：H62黄铜，0.5mm。
制件图：如图11-28a所示。
排样图：如图11-28b所示。
模具结构图：如图11-28c所示。
说明：
1）该模具为拉深、冲孔、落料等5个工位的级进模结构。即工位①冲切侧刃；工位②拉深；工位③冲孔；工位④冲底孔；工位⑤落料。
2）采用标准的滑动导向对角导柱模架，并采用弹压卸料板结构，用凹式标准侧刃节制送料，控制进距S偏差≤±0.15mm.
3）本模具中有8个ф1.0mm小孔采用超短凸模，装在一个整体的圆形镶块上，用螺钉紧固定在一个连接块体上，作为一个凸模铆接在固定板上。而8个ф1.0mm小孔凹模与凸模匹配，也制成一整体镶嵌件，装入凹模腔内。

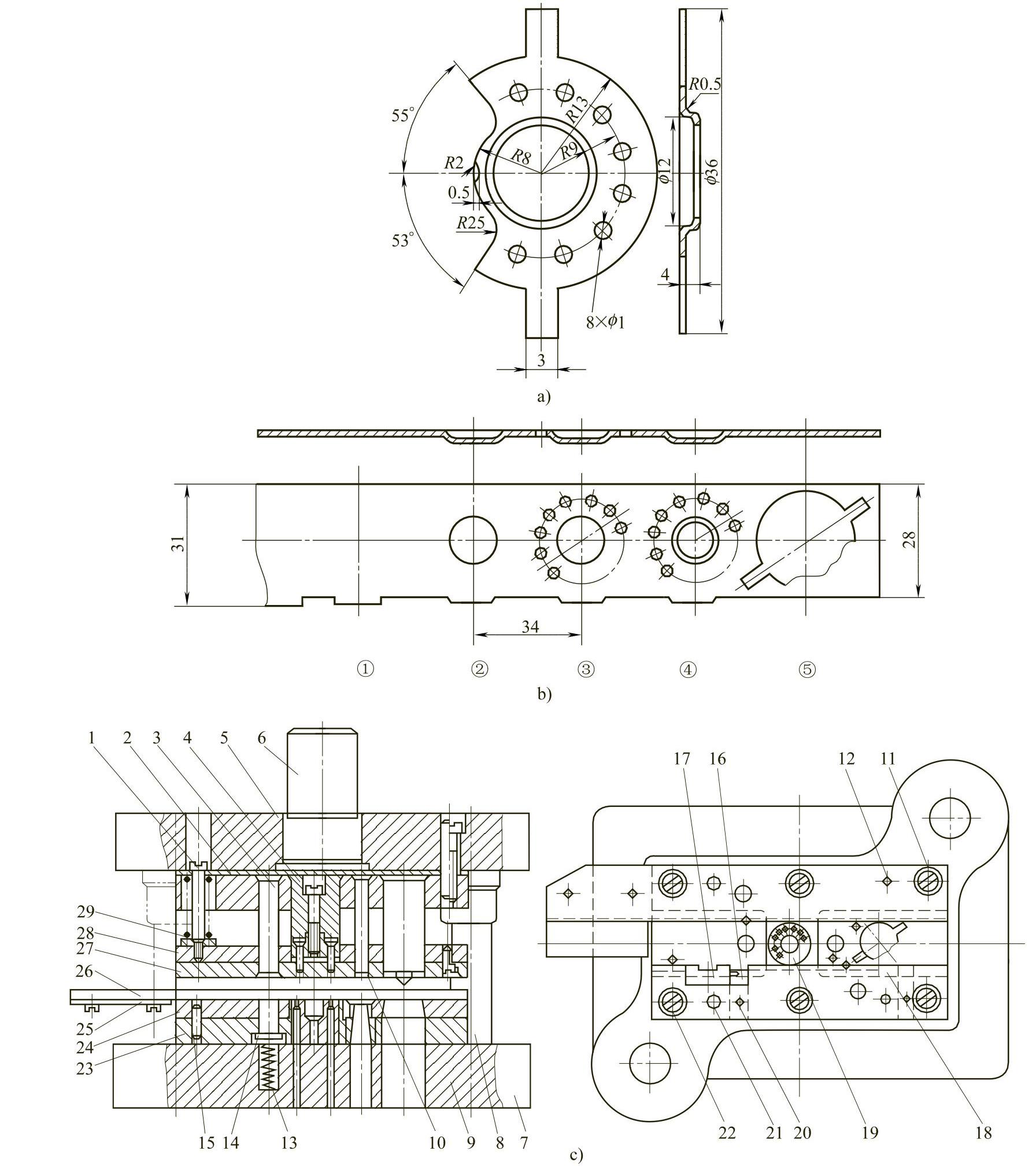

图11-28 限位盖板级进模
a）制件图 b）排样图 c）模具结构图 1—卸料螺钉 2—上垫板 3、10—凸模 4—连接块 5—上模座 6—模柄 7、9—下模座 8—导柱 11、22—螺钉 12、15、20、21—圆柱销 13、29—弹簧 14—顶杆 16—侧刃挡块 17、18—侧刃 19、24—凹模 23—凹模垫板 25—承料板 26—导料板 27—卸料板 28—卸料板垫板
4）为保证中心孔和外廓的同轴度，在落料凸模上装有导正销精确定位。
