制件名称：电器接片。

材料及板厚：H68黄铜，0.8mm。

制件图：如图11-23a所示。

展开图：如图11-23b所示。

排样图：如图11-23c所示。

模具结构图：如图11-23d所示。

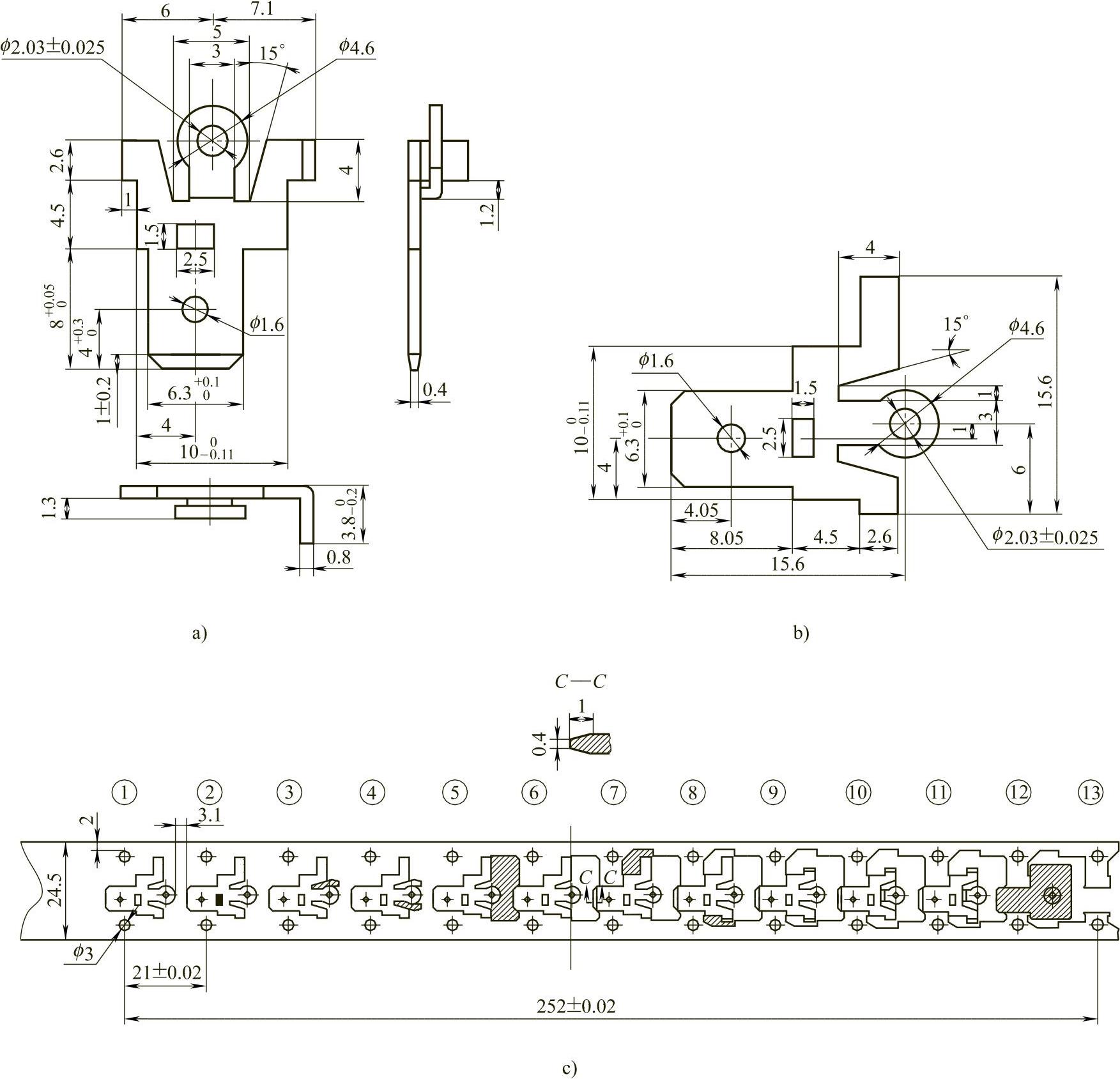

图11-23 电器接片级进模

a）制件图 b）展开图 c）排样图

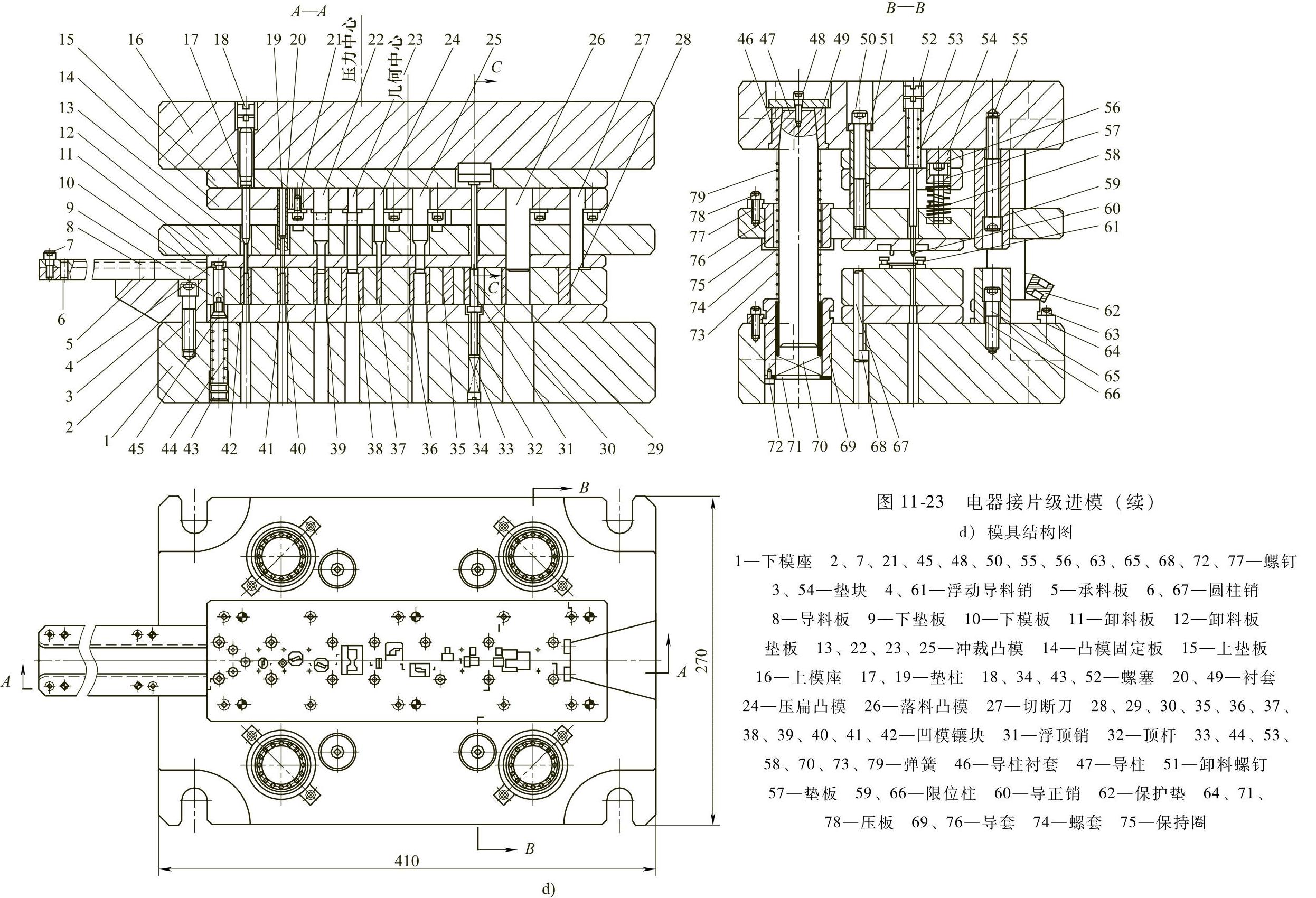

图11-23 电器接片级进模（续）

d）模具结构图 1—下模座 2、7、21、45、48、50、55、56、63、65、68、72、77—螺钉 3、54—垫块 4、61—浮动导料销 5—承料板 6、67—圆柱销 8—导料板 9—下垫板 10—下模板 11—卸料板 12—卸料板垫板 13、22、23、25—冲裁凸模 14—凸模固定板 15—上垫板 16—上模座 17、19—垫柱 18、34、43、52—螺塞 20、49—衬套 24—压扁凸模 26—落料凸模 27—切断刀28、29、30、35、36、37、38、39、40、41、42—凹模镶块 31—浮顶销 32—顶杆 33、44、53、58、70、73、79—弹簧 46—导柱衬套 47—导柱 51—卸料螺钉57—垫板 59、66—限位柱 60—导正销 62—保护垫 64、71、78—压板 69、76—导套 74—螺套 75—保持圈

说明：

1）该模具为冲孔、弯曲、落料等13个工位的级进模结构。即工位①冲孔（包括冲导正销孔）；工位②冲方孔；工位③冲ф1.6mm小孔及冲切废料；工位④导正及冲切废料；工位⑤冲切废料；工位⑥制件头部压扁；工位⑦、⑧冲切废料；工位⑨弯曲；工位⑩“Z”形弯曲；工位(11)空工位；工位(12)落料；工位(13)冲切载体。

2）根据制件结构分析，本模具采用正装机构，凸模通过固定板装在上模上。凹模固定在下模上，该制件尺寸较小，对应的凸模尺寸也较小，因此模具在实际生产过程中，卸料板对凸模有一定的导向作用，这要求卸料板的运动精度很高，所以采用卸料板与模座一起导向的滚珠导柱导套组合而成。

3）模具整个加工过程共有(13)个工位，工作工位有12个，空工位有1个。为了保证模具的安全使用，在第③工位导正孔上设置了安全检测装置，若送料不到位或条料误送进时，检测销和微动开关发生接触，压力机紧急停止冲压，从而达到保护设备和模具目的。
