制件名称：蓝牙屏蔽盖。

材料及板厚：C7521锌白铜，0.2mm。

制件图：如图11-21a所示。

展开图：如图11-21b所示。

排样图：如图11-21c所示。

模具结构图：如图11-21d所示。

图11-21 蓝牙屏蔽盖级进模

a）制件图 b）展开图 c）排样图

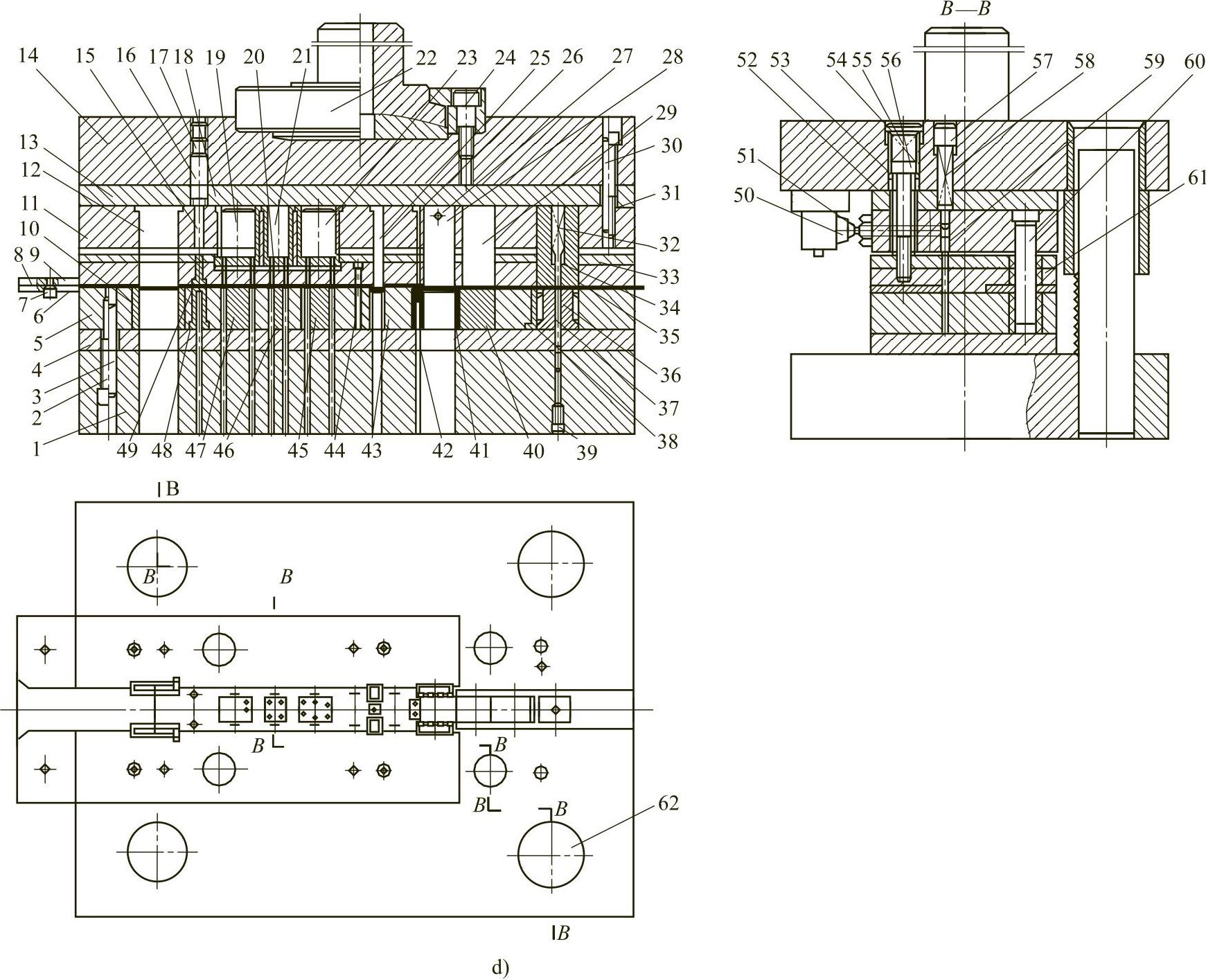

图11-21 蓝牙屏蔽盖级进模（续）

d）模具结构图 1—下模座 2、7、24、31、56—螺钉 3、30—圆柱销 4—下垫板 5—凹模固定板 6—卸料板 8—承料板 9—导料板 10—侧刃凹模 11—凸模固定板 12—侧刃凸模 13—上垫板 14—上模座 15—凸模 16、19、21、23—垫柱 17、39、54、57—螺塞 18、49—保护套 20—冲底部小孔凸模

22—模柄 25、26、28—凸模 27—横销 29—前后两边弯曲凹模 32、55、58—弹簧 33—卸料板垫板 34—推杆 35—凸凹模 36—左右两边弯曲凸模 37—顶杆 38—切断下刀 40—前后两边弯曲凸模 41、42、43、45、46、47、48—凹模 44—导正销 50—微动开关 51—接触杆 52—等高套管 53—垫圈 59—检测销 60—小导柱 61—小导套 62—导柱

说明：

1）该模具为冲孔、弯曲、切断等11个工位的级进模结构。即工位①冲切侧刃；工位②冲导正销孔；工位③～⑤冲制件底部圆孔；工位⑥、⑦冲异形孔；工位⑧冲切废料；工位⑨弯曲；工位⑩空工位；工位(11)切断、弯曲复合工艺。

2）模具采用内、外双重导向，外导向采用滚动导向，保证上、下模部分的导向精度。内导向采用固定在固定板上的小导柱和分别固定在卸料板及凹模上的小导套导向，保证卸料板的运动精度。所有凸模与卸料板均采用间隙配合，利用卸料板对凸模进行导向。为了保证卸料板运动平稳，采用普通连接螺钉56外加等高套管52的结构，套管通过磨削两端面保证等高。

3）在工位③设置了安全检测装置，利用检测销59能否插入预冲的孔中来判断送料是否准确到位。如果送料准确，则检测销能顺利插入指定孔（这里是指导正销孔），冲压正常进行，如果送料不到位，多送或少送，检测销都不能顺利插入导正销孔，则检测销被抬起的同时使接触杆51外移，给微动开关发出停机的信号，达到保护模具、避免产生废品目的。

4）各工位凹模41、42、43、45、46、47、48采用镶套结构，镶套的外形做成前后带台阶的矩形，既便于加工，又便于安装，同时通过磨去镶套外侧或增加垫片方便调整进距，保证进距精度。
