接线片级进模方案优化
【摘要】：导向装置采用滚动式导柱、导套，导柱固定在上模座上，采用可拆卸固定方式，方便模具的拆装、维修、更换，精度等级为0级，可以保证模具动作平稳，凸、凹模的间隙均匀。卸料垫板采用整体式，材料为40Cr调质处理，采用与导柱滚动式配合，冲压时使上模座、卸料板、下模座连成一体，保证冲压过程中的精密导向。凸模与卸料板的配合取冲裁间隙的1/3，弹压卸料板具有卸料、压料、保护凸模、控制步距和精密导向的综合作用。
制件名称：接线片。
材料及板厚：H62黄铜，0.4mm。

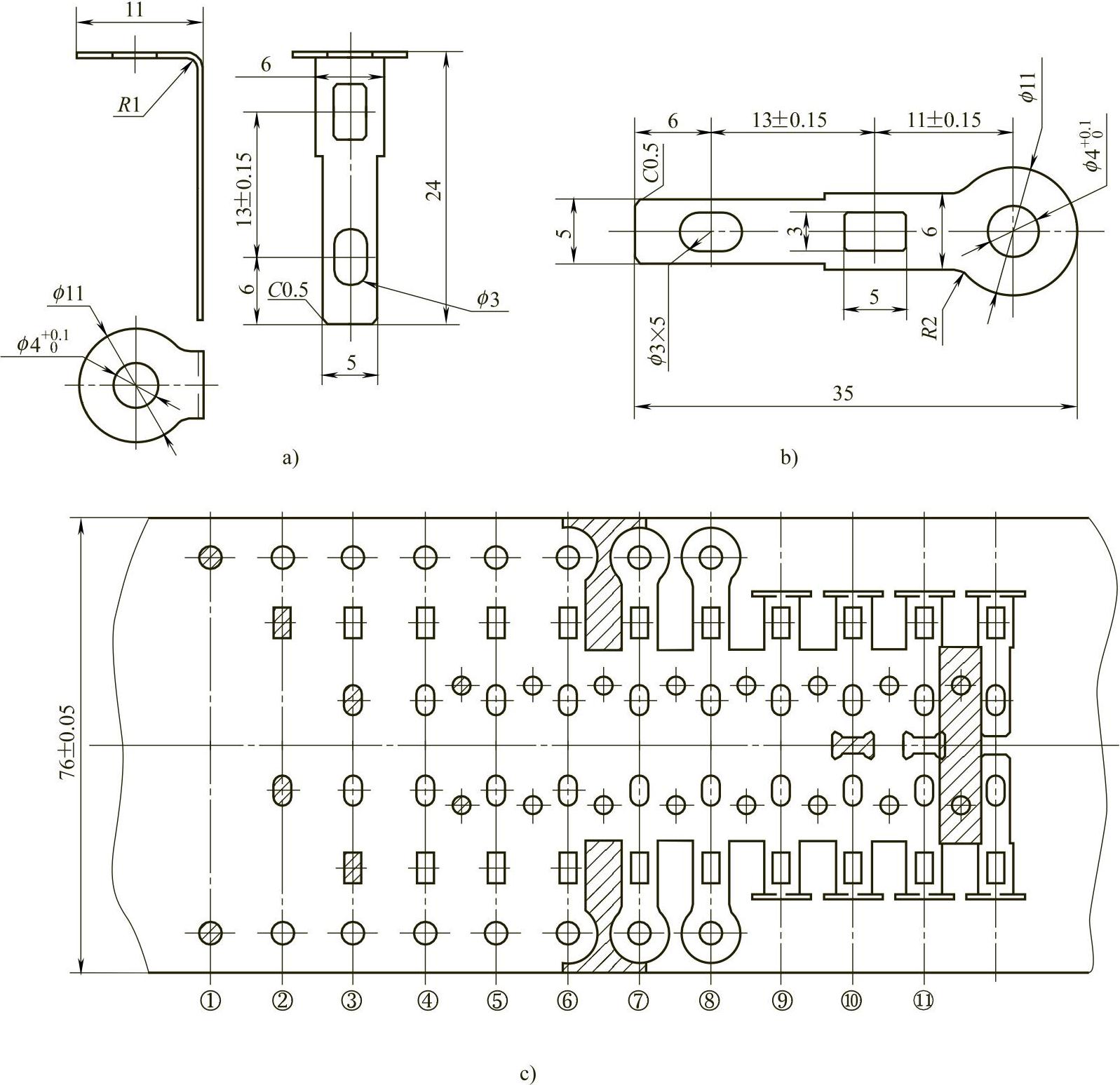

制件图：如图11-20a所示。
展开图：如图11-20b所示。
排样图：如图11-20c所示。
模具结构图：如图11-20d所示。
图11-20 接线片级进模
a）制件图 b）展开图 c）排样图
图11-20 接线片级进模（续）

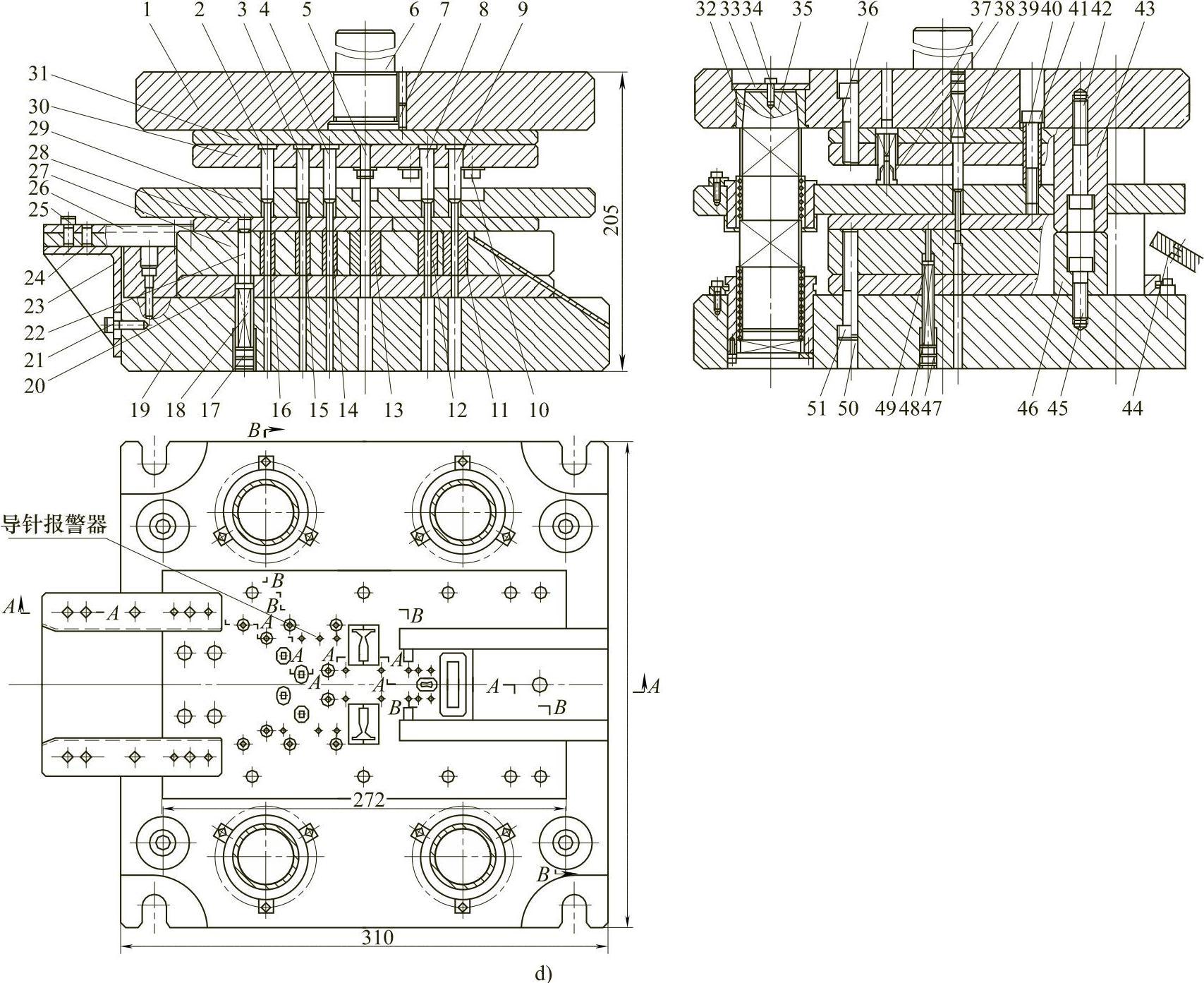

d）模具结构图 1—上模座 2、3、4、5、8、9—冲裁凸模 6—模柄 7、24、50—圆柱销 10、21、25、34、36、41、42、45、51—螺钉 11、12、13、14、15、16—凹模镶块 17、37、47—螺塞 18、38、48—弹簧 19—下模座 20—凹模垫板 22—浮动导料销 23—承料板 26—导料板 27—凹模固定板 28—卸料板 29—卸料垫板 30—凸模固定板 31—上垫板 32—导柱固定套 33—导柱固定板 35—导柱 39—导正销 40—卸料套管 43、46—限位柱 44—检测装置 49—浮顶销
说明：
1）该模具为冲孔、弯曲、切断等11个工位的级进模结构。即工位①冲孔；工位②、③冲腰形孔及方孔；工位④冲孔；工位⑤空工位；工位⑥、⑦冲切废料；工位⑧空工位；工位⑨弯曲；工位⑩冲切废料；工位(11)切断（制件与载体分离）。
2）为保证模具的刚度，上下模座均采用45钢制作，硬度30～34HRC。导向装置采用滚动式导柱、导套，导柱固定在上模座上，采用可拆卸固定方式，方便模具的拆装、维修、更换，精度等级为0级，可以保证模具动作平稳，凸、凹模的间隙均匀。
3）为保证卸料工作的稳定性，采用弹压卸料装置，卸料弹簧采用矩形弹簧，卸料力大，可保证卸料均匀、平稳。卸料垫板采用整体式，材料为40Cr调质处理，采用与导柱滚动式配合，冲压时使上模座、卸料板、下模座连成一体，保证冲压过程中的精密导向。凸模与卸料板的配合取冲裁间隙的1/3，弹压卸料板具有卸料、压料、保护凸模、控制步距和精密导向的综合作用。
