微电动机垫片级进模简介
【摘要】：图11-12 微电动机垫片级进模a）制件图 b）排样图说明：1）该模具为冲孔、落料、切断等18个工位的级进模结构。本模具采用三板式总体结构，四根导柱固定在卸料板24上。卸下卸料板24，即可直接刃磨上模凸模，或者下模凹模。③上废料切刀12采用可卸结构。④卸料螺钉采用套筒式结构，卸料板下平面磨出让料槽，确保卸料板自始至终运动平稳。⑤本模具采用机械式防误送检测装置。
材料及板厚：PET树脂，0.25mm。
制件图：如图11-12a所示。
排样图：如图11-12b所示。
模具结构图：如图11-12c所示。

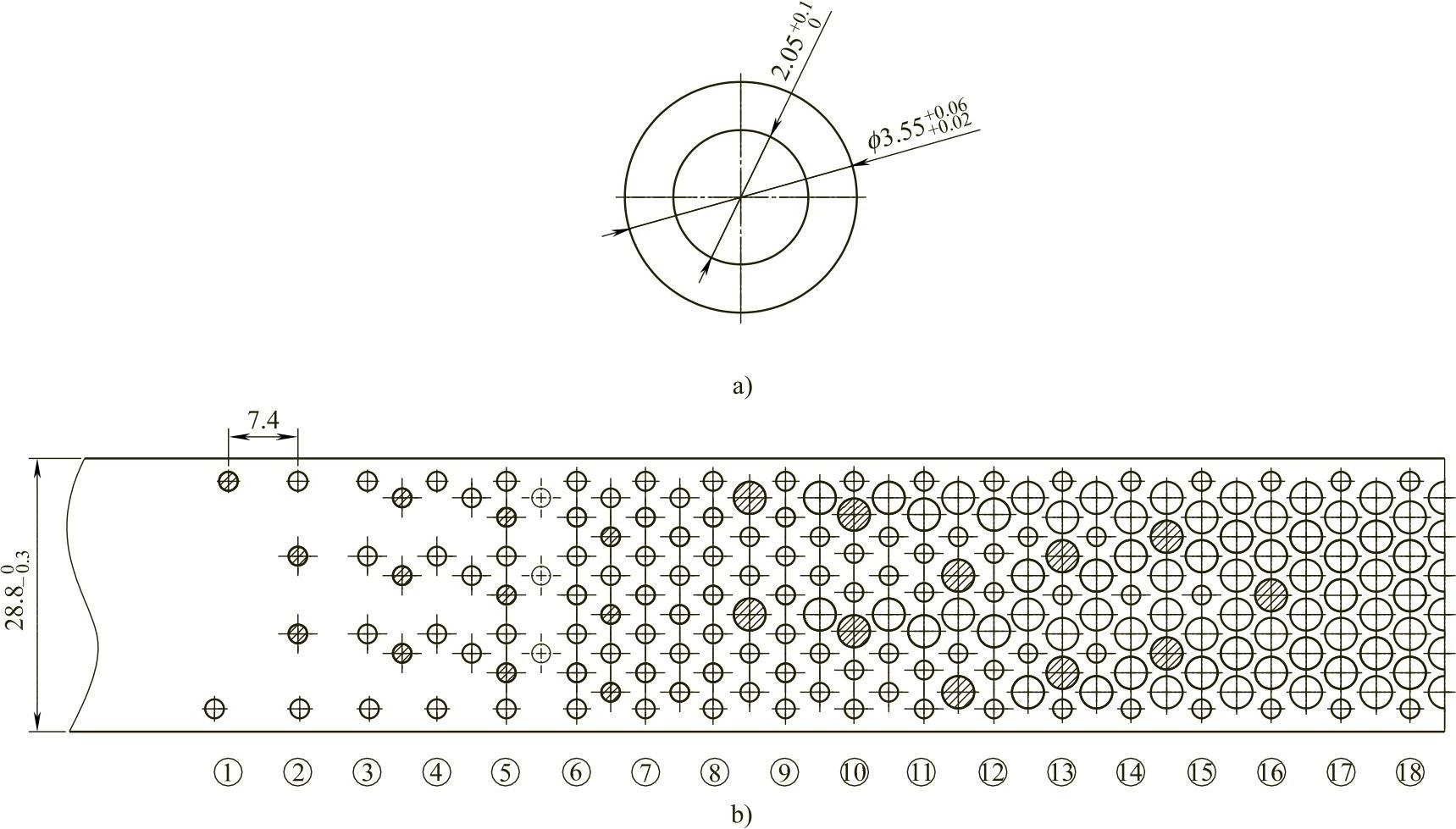

图11-12 微电动机垫片级进模
a）制件图 b）排样图
说明：
1）该模具为冲孔、落料、切断等18个工位的级进模结构。即：工位①冲导正销孔；工位②、③冲孔；工位④空工位；工位⑤、⑥冲孔；工位⑦空工位；工位⑧落料；工位⑨空工位；工位⑩、(11)落料；工位(12）空工位；工位(13）、(14)落料；工位(15)空工位；工位(16)落料；工位(17)空工位；工位(18)切断。
图11-12 微电动机垫片级进模（续）
c）模具结构图 1—导柱 2—上模座 3—上导套 4、21—保持圈 5、7、10—凸模 6—固定板垫板 8—固定板 9—模柄 11—导正销 12—上废料切刀 13—卸料螺钉 14—下废料切刀 15—凹模固定板 16、18、19—凹模 17—凹模垫板 20—浮动导料销 22—下模座 23—下导套 24—卸料板 25—导料板 26—承料板
2）该制件形状简单，但生产批量大，是典型垫片类的级进模，用在配备辊式送料器的J21-6.3冲床上。
3）该模具结构要点：
①总体结构：垫片模具是冲裁类模具，因为生产批量大，要充分考虑维护、刃磨方便问题。本模具采用三板式总体结构，四根导柱固定在卸料板24上。卸下卸料板24，即可直接刃磨上模凸模，或者下模凹模。
②凸模固定板与凹模固定板内孔形状设计完全一致，便于一起加工，确定凸、凹模间隙均匀。
③上废料切刀12采用可卸结构。废料是否切断，可根据现场管理需要来实现。
④卸料螺钉采用套筒式结构，卸料板下平面磨出让料槽，确保卸料板自始至终运动平稳。
⑤本模具采用机械式防误送检测装置。
