电动机定、转子铁心片级进模设计
【摘要】：排样图：如图11-11b所示。即工位①冲孔；工位②冲叠铆点；工位③、④空工位；工位⑤转子落料、自动叠铆；工位⑥空工位；工位⑦、⑧冲切废料；工位⑨冲叠铆点；工位⑩冲切废料；工位、空工位；工位落料，自动叠铆。2）此模具定子铁芯冲片之间旋转90°叠片，转子铁芯冲片之间旋转72°叠片。3）本模具用于高速冲床自动冲压。模座采用6根大的滚珠导柱、导套导向，卸料板用4根小导柱导向。
制件名称：电动机定、转子铁心片。
材料及板厚：硅钢片，0.35mm。
制件图：如图11-11a所示。
排样图：如图11-11b所示。
模具结构图：如图11-11c所示。

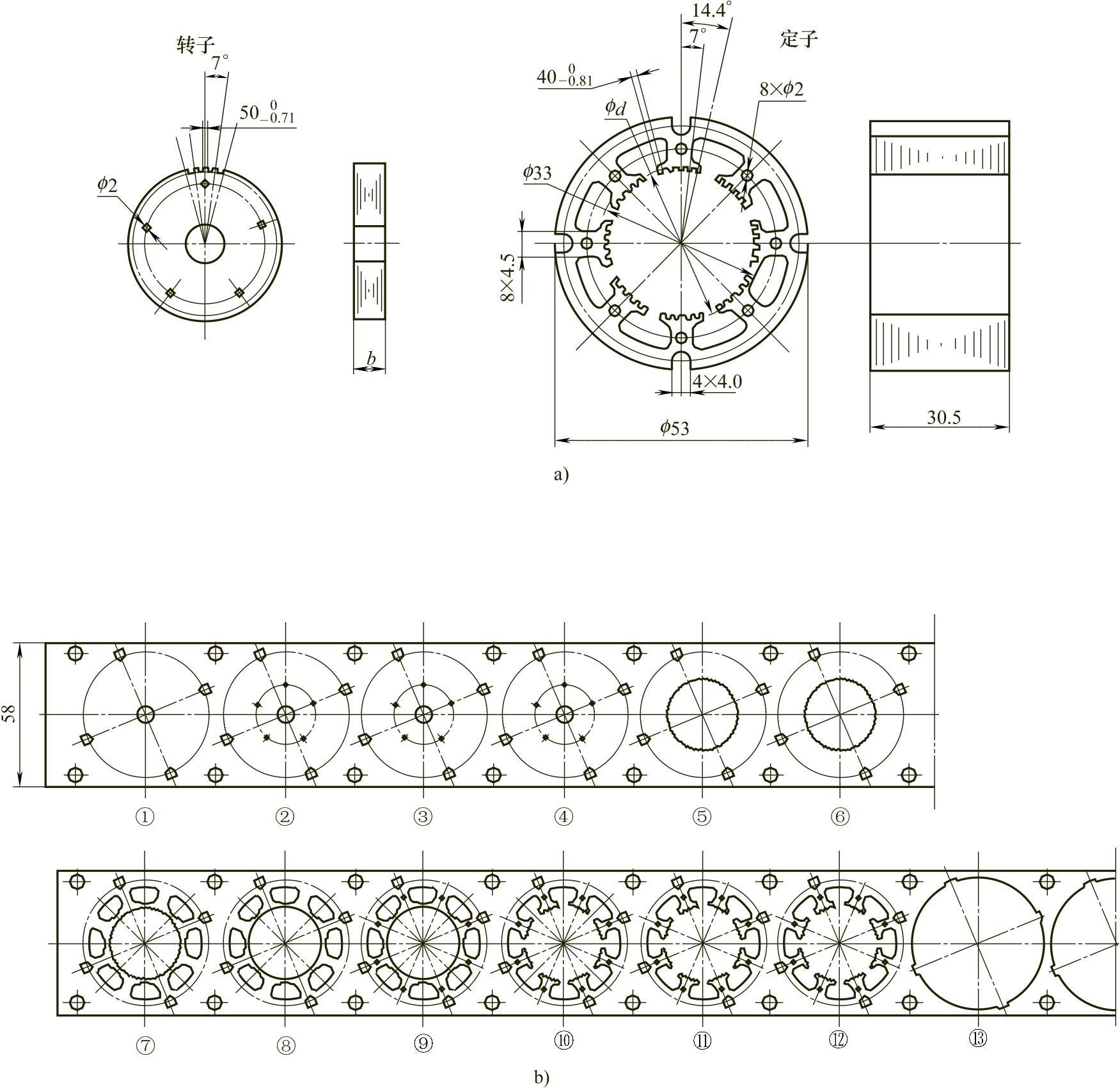

图11-11 电动机定、转子铁心片级进模
a）制件图 b）排样图

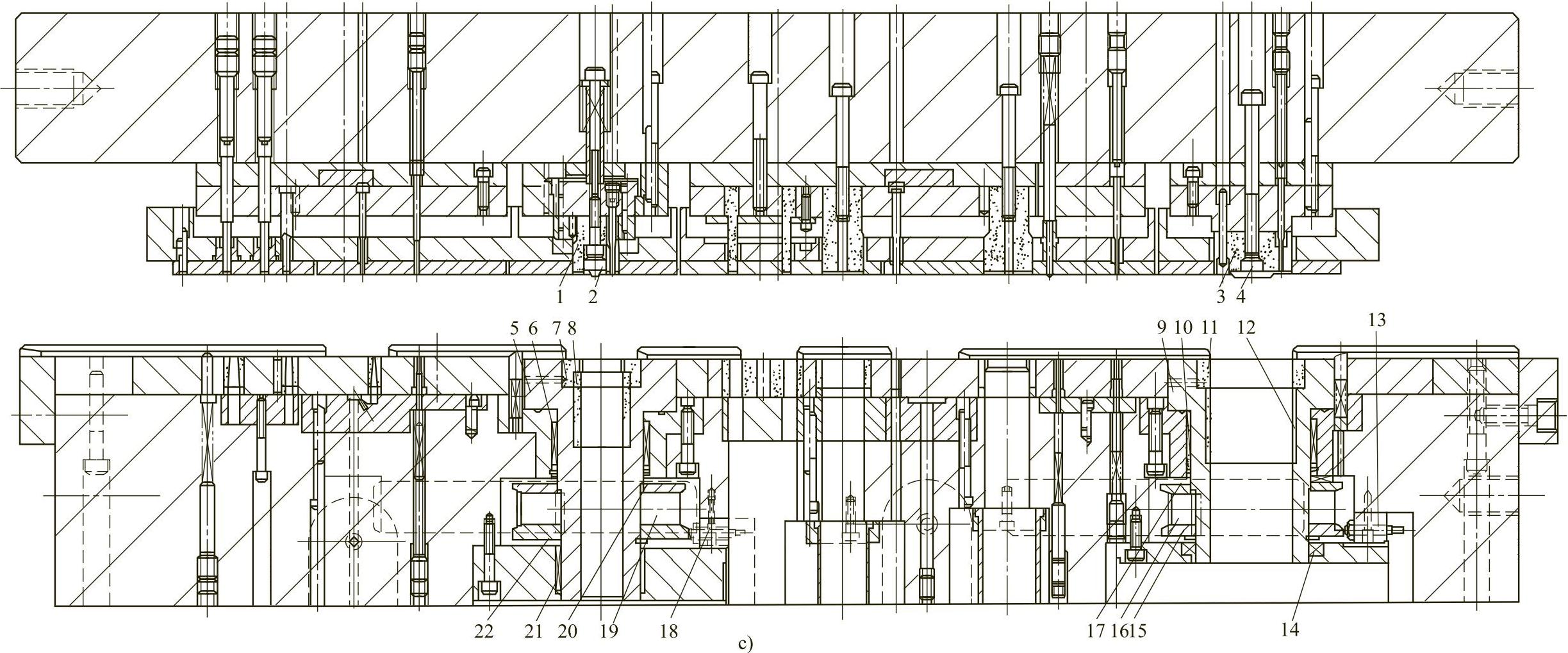

图11-11 电动机定、转子铁心片级进模（续）
c）模具结构图 1—转子落料凸模 2—转子落料导正销 3—定子落料凸模 4—定子落料导正销 5—转子回转套 6、10、14、21—轴承 7—转子落料凹模 8—转子收紧圈 9—定子回转套 11—定子落料凹模 12—定子收紧圈 13、18—微动开关 15—定子法兰盘 16—定子带轮 17、20—推力滚针轴承 19—转子带轮 22—转子法兰盘
说明：
1）该模具为落料、冲孔、叠铆等13个工位的级进模结构。即工位①冲孔；工位②冲叠铆点；工位③、④空工位；工位⑤转子落料、自动叠铆；工位⑥空工位；工位⑦、⑧冲切废料；工位⑨冲叠铆点；工位⑩冲切废料；工位(11）、(12）空工位；工位(13）落料，自动叠铆。
2）此模具定子铁芯冲片之间旋转90°叠片，转子铁芯冲片之间旋转72°叠片。
3）本模具用于高速冲床自动冲压。模座采用6根大的滚珠导柱、导套导向，卸料板用4根小导柱导向。
