电器接触片级进模的优化设计
【摘要】：图11-10 电器接触片级进模a）制件图 b）排样图图11-10 电器接触片级进模（续）c）模具结构图 1—上模座 2—上垫板 3—小导柱 4、15—卸料板镶块 5、6、7、8、10、12—凸模 9、11—导正销 13—固定板 14—卸料板垫板 16—导柱 17—下垫板 18、20、21、22、23—凹模 19—套式顶料杆 24、29—小导套 25—下模板 26—下模座 27—承料板 28—导料板 30—导套说明：1）该模具为冲孔、切断、落料等12个工位的级进模结构。
制件名称：电器接触片。
材料及板厚：H62黄铜，0.3mm。
制件图：如图11-10a所示。

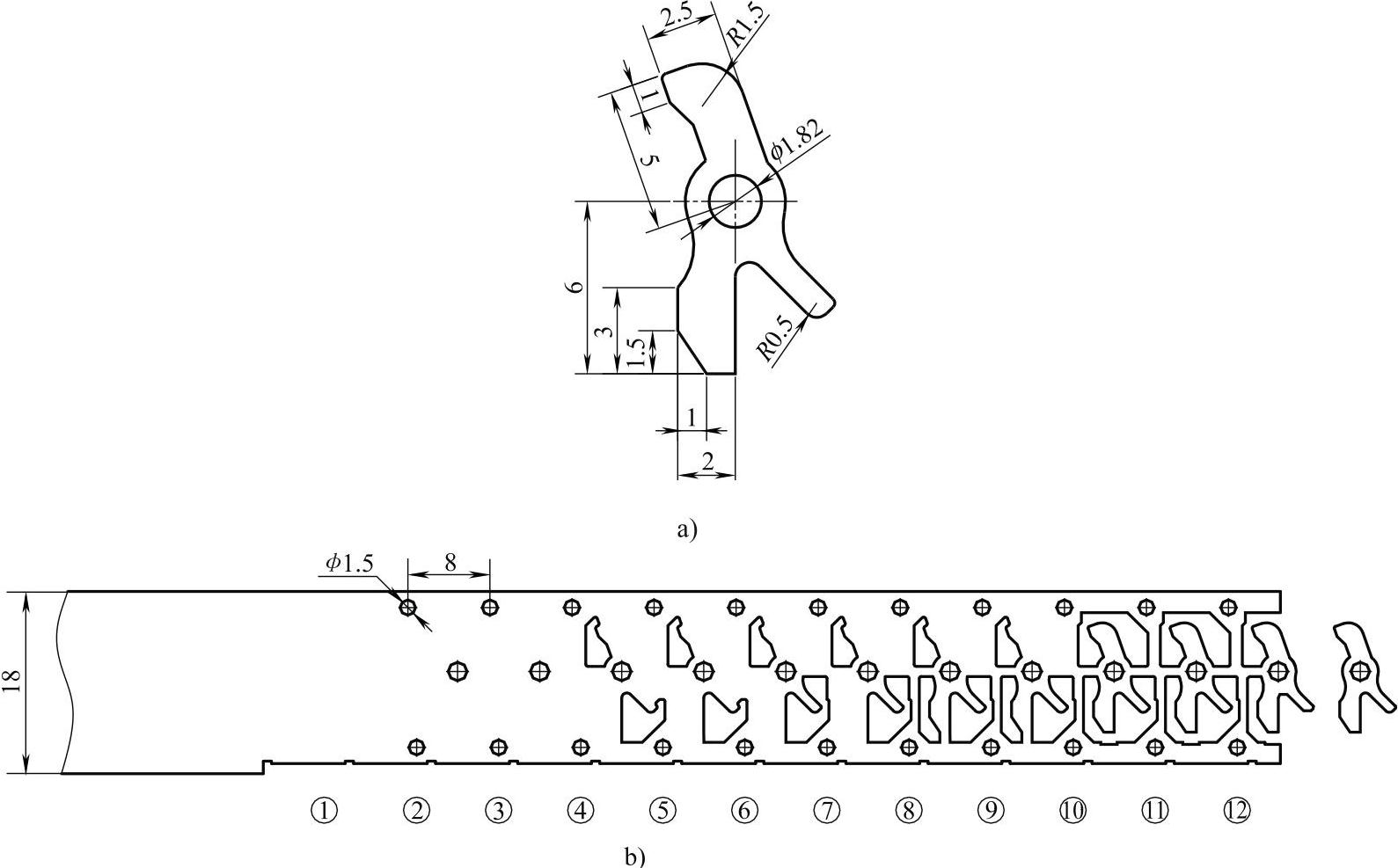

排样图：如图11-10b所示。

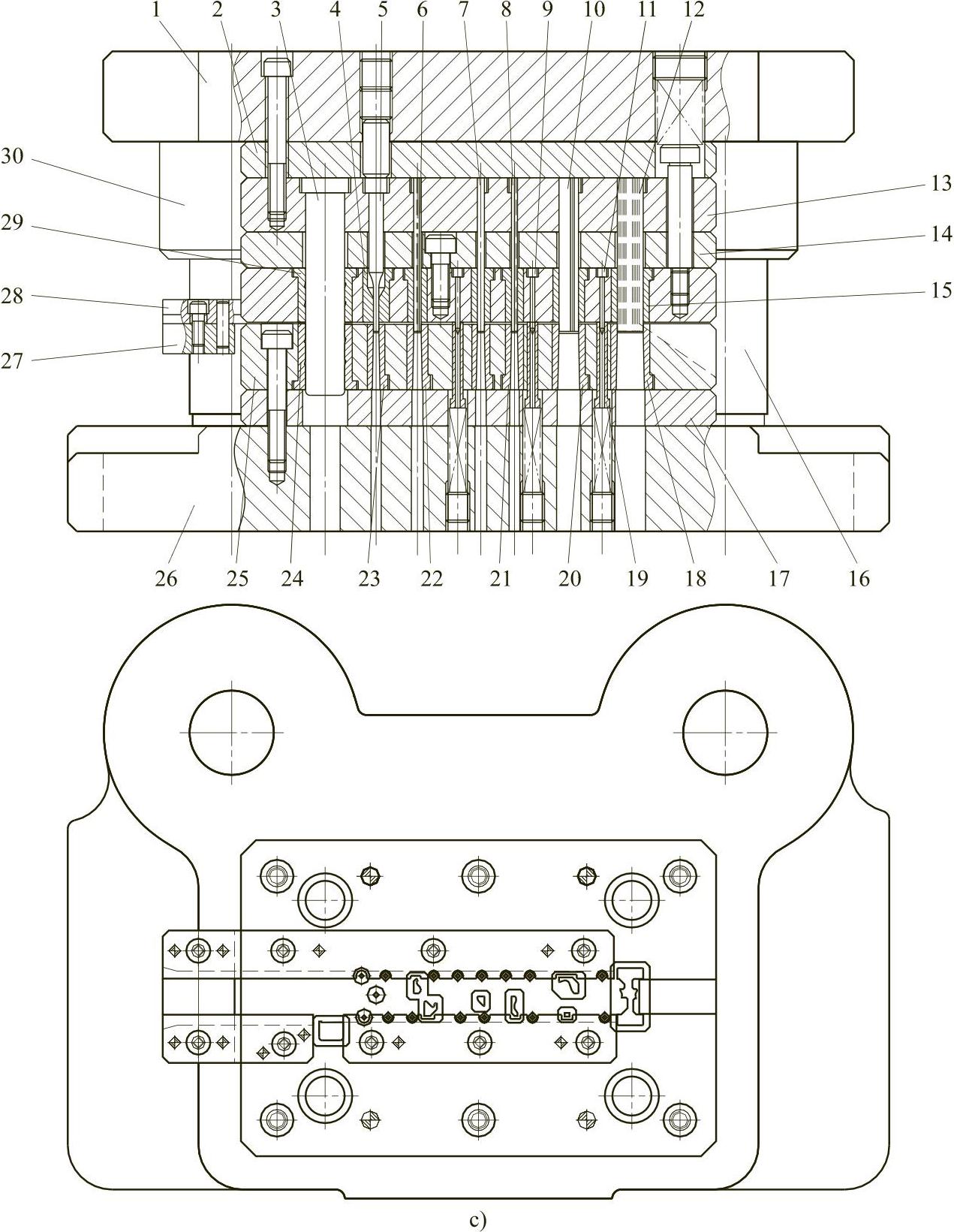

模具结构图：如图11-10c所示。
图11-10 电器接触片级进模
a）制件图 b）排样图
图11-10 电器接触片级进模（续）
c）模具结构图 1—上模座 2—上垫板 3—小导柱 4、15—卸料板镶块 5、6、7、8、10、12—凸模 9、11—导正销 13—固定板 14—卸料板垫板 16—导柱 17—下垫板 18、20、21、22、23—凹模 19—套式顶料杆 24、29—小导套 25—下模板 26—下模座 27—承料板 28—导料板 30—导套
说明：
1）该模具为冲孔、切断、落料等12个工位的级进模结构。即工位①冲切侧刃；工位②冲孔（包括导正销孔）；工位③空工位；工位④冲切制件外形废料；工位⑤空工位；工位⑥冲切制件外形废料；工位⑦空工位；工位⑧冲切制件外形废料；工位⑨空工位；工位⑩冲切制件外形废料；工位(11）空工位；工位(12）切断（冲切载体）。
2）该制件外形较复杂；为简化凸模复杂的形状，把制件轮廓分布到工位④、⑥、⑧、⑩上冲压，使凸模及凹模刃口有足够的强度，从而延长模具的使用寿命。
3）该制件年产量较大，因此刃口及滑动块等采用镶块结构，便于修磨、更换。
