电动机铁心片级进模设计
【摘要】：排样图：如图11-9b所示。3）该模具自动叠装方式使冲片间达到预定的过盈联接，依靠级进模精确的送料步距，使冲片准确地压合在一起而达到冲片间预定叠合力。此时落料凹模不仅完成落料分离的冲压工序，同时是铁芯叠装时的压装胎。4）为满足制件的大批量要求，减少修模次数，该模具工作零件采用硬质合金YG20制造。
制件名称：电动机铁心片。
材料及板厚：硅钢片，0.5mm。
制件图：如图11-9a所示。
排样图：如图11-9b所示。
模具结构图：如图11-9c所示。

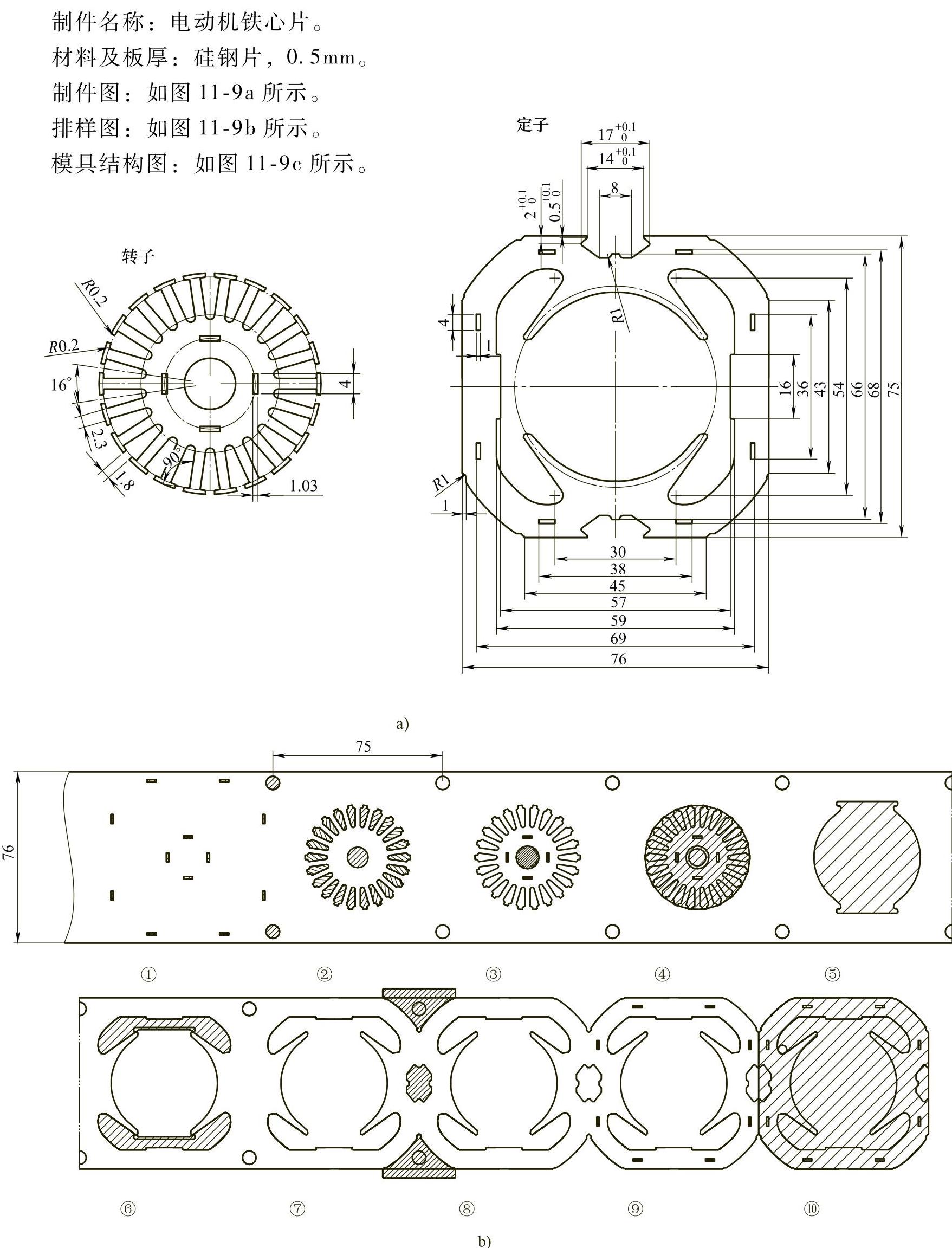

图11-9 电动机铁心片级进模
a）制件图 b）排样图

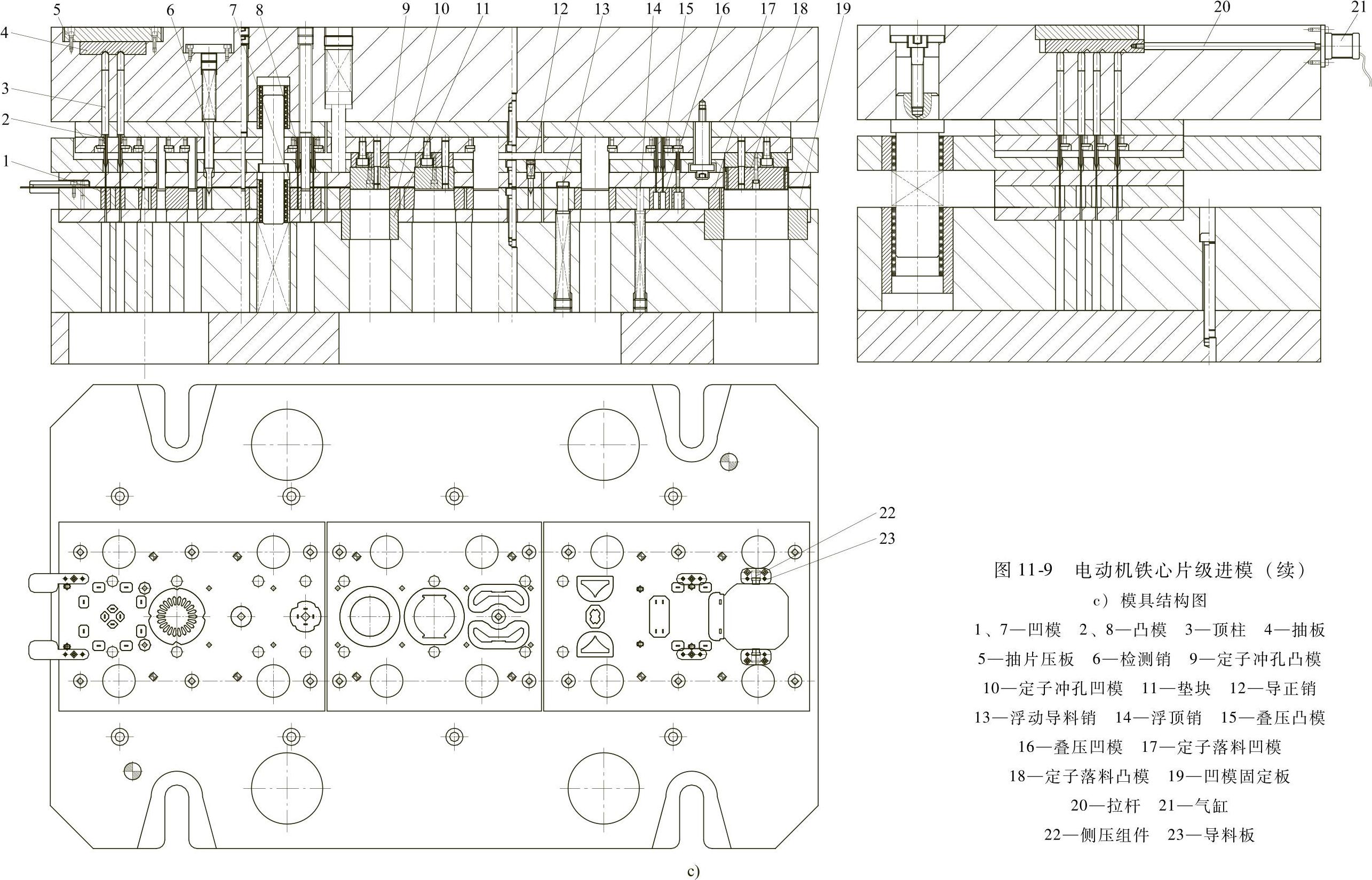

图11-9 电动机铁心片级进模（续）
c）模具结构图 1、7—凹模 2、8—凸模 3—顶柱 4—抽板 5—抽片压板 6—检测 9—定子冲孔凸模 10—定子冲孔凹模 11—垫块 12—导正销 13—浮动导料销 14—浮顶销 15—叠压凸模 16—叠压凹模 17—定子落料凹模 18—定子落料凸模 19—凹模固定板 20—拉杆 21—气缸 22—侧压组件 23—导料板
说明：
1）该模具为冲槽、叠铆、落料等10个工位的级进模结构。即工位①冲导正销孔、冲定转子计算孔；工位②冲转子槽、预冲转子轴孔；工位③冲转子孔叠铆孔；工位④转子落料叠铆；工位⑤冲定子内孔；工位⑥冲定子槽；工位⑦冲定子外形；工位⑧空工位；工位⑨冲定子孔叠铆孔；工位⑩定子落料叠铆。
2）模具结构复杂，因此采用4个滚动导柱对上、下模进行导向，以保证大模架的导向精度，3副子模具都各设计有4个小导柱及小导套。
3）该模具自动叠装方式使冲片间达到预定的过盈联接，依靠级进模精确的送料步距，使冲片准确地压合在一起而达到冲片间预定叠合力。叠装时，由于落料时在凹模洞口存在一定数量的冲片，每一片均与凹模洞口内壁产生挤压摩擦力，在冲裁时利用落料凸模向下运动的冲压推力，使冲裁分离的冲片凸点压入先冲裁的冲片凹形孔中，这样从落料凹模洞口中落下的不再是松散的冲片，而是通过叠压点的联接，具备同一毛刺方向和一定叠厚的铁芯部件。此时落料凹模不仅完成落料分离的冲压工序，同时是铁芯叠装时的压装胎。
4）为满足制件的大批量要求，减少修模次数，该模具工作零件采用硬质合金YG20制造。
