拨叉级进模优化:提升性能的方法

【摘要】:说明:1)该模具为冲孔、冲切、落料等9个工位的级进模结构。图11-8 拨叉级进模a)制件图 b)排样图图11-8 拨叉级进模c)模具结构图 1、2、3、4、5、6、21、22—凸模 7、8、9、10、11、12、13、14、17—凹模镶块 15、16—凹模 18、19—卸料板镶板 20—侧刃凸模

制件名称:拨叉。

材料及板厚:15钢,1.5mm。

制件图:如图11-8a所示。

排样图:如图11-8b所示。

模具结构图:如图11-8c所示。

说明:

1)该模具为冲孔、冲切、落料等9个工位的级进模结构。

2)该制件尺寸小,而且外形复杂,采用冲孔与分段冲切外形的连续工序如下:第①工位是由侧刃凸模20与凹模镶块17冲切搭边的一个步距,同时由凸模2、6与凹模镶块17冲2个ф4.03mm及ф6.03mm的工艺孔;第②工位是空工位;第③工位是由凸模21、22与凹模镶件15、16冲ф4.3mm和ф3.3mm的孔,由凸模3初切R3.17mm的头部;第④工位是由凸模4与凹模镶块7、8初切R1.3mm和R0.8mm的圆角及两斜面;第⑤工位是空工位;第⑥工位是由凸模1与凹模镶块9、10精修R3.17mm的头部;第⑦工位是由凸模1与凹模镶块11、12精修R1.3mm和R0.8mm的圆角及两斜面;第⑧工位是空工位;第⑨工位是由凸模5与凹模镶块13、14将制件切落,从下模座的孔中漏下。

3)该模具采用带滚动导柱的弹压导向,降低了模具的制造难度,提高了凸模与凹模的对准度。带料的送进依靠压力机上的自动送料装置送进。采用双侧刃挡料,可保证进距的准确性。


图11-8 拨叉级进模

a)制件图 b)排样图

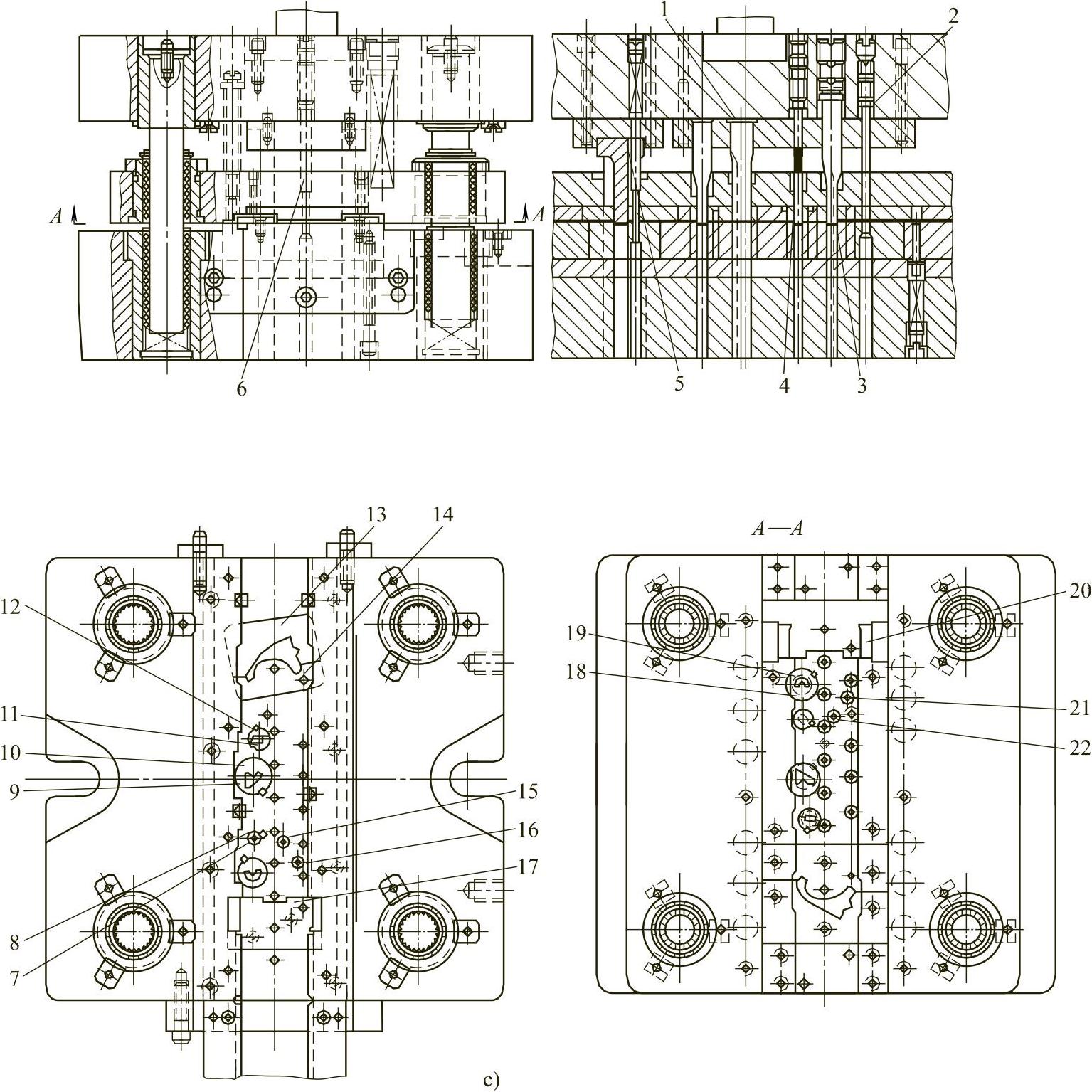

图11-8 拨叉级进模

c)模具结构图 1、2、3、4、5、6、21、22—凸模 7、8、9、10、11、12、13、14、17—凹模镶块 15、16—凹模 18、19—卸料板镶板 20—侧刃凸模
