桥形卡箍的结构与应用
【摘要】：说明：1.工艺分析如图10-55a所示为桥形卡箍，外形为弓形的卡箍件，材料为高强度钢板，形状比较复杂，成形工艺性差。经分析采用多工位级进模进行生产，工序安排及排样如图10-55b所示，先冲出导正销孔，后序采用导正销孔为带料的精定位，该制件在成形过程中伸缩变形较大，因此在工位②及工位④冲切出带料的伸缩载体，能很好地使带料与载体在成形中平直、稳定。图10-55 桥形卡箍（续）b）排样图
材料及板厚：SPFH590高强度钢板，3.0mm。
制件图：如图10-55a所示。
排样图：如图10-55b所示。
说明：
1.工艺分析
如图10-55a所示为桥形卡箍，外形为弓形的卡箍件，材料为高强度钢板（SPFH590），形状比较复杂，成形工艺性差。该制件使用AUTOFORM软件进行成形分析边界条件，若用单工序模生产，需5副模具，不适应大批量生产。经分析采用多工位级进模进行生产，工序安排及排样如图10-55b所示，先冲出导正销孔，后序采用导正销孔为带料的精定位，该制件在成形过程中伸缩变形较大，因此在工位②及工位④冲切出带料的伸缩载体，能很好地使带料与载体在成形中平直、稳定。
2.排样设计
工位①：冲两个ф8mm导正销孔；
工位②：冲切两端部伸缩载体（防止后续成形时使带料变形）；
图10-55 桥形卡箍
a）制件图
工位③：空工位；
工位④：冲切两端部伸缩载体及2个导正销孔；
工位⑤：冲切中部外形废料及2个导正销孔；
工位⑥：空工位；
工位⑦：压筋；
工位⑧：空工位；
工位⑨：U形弯曲；
工位⑩：空工位；
工位(11)：成形（见图10-55bA—A剖视图）；
工位(12)：空工位；
工位(13)：成形（见图10-55bB—B剖视图）；
工位(14)：空工位；
工位(15)：整形；
工位(16)：冲1个圆形孔及1个腰形孔；
工位(17)：空工位；
工位(18)：冲切伸缩载体（制件与载体分离）。

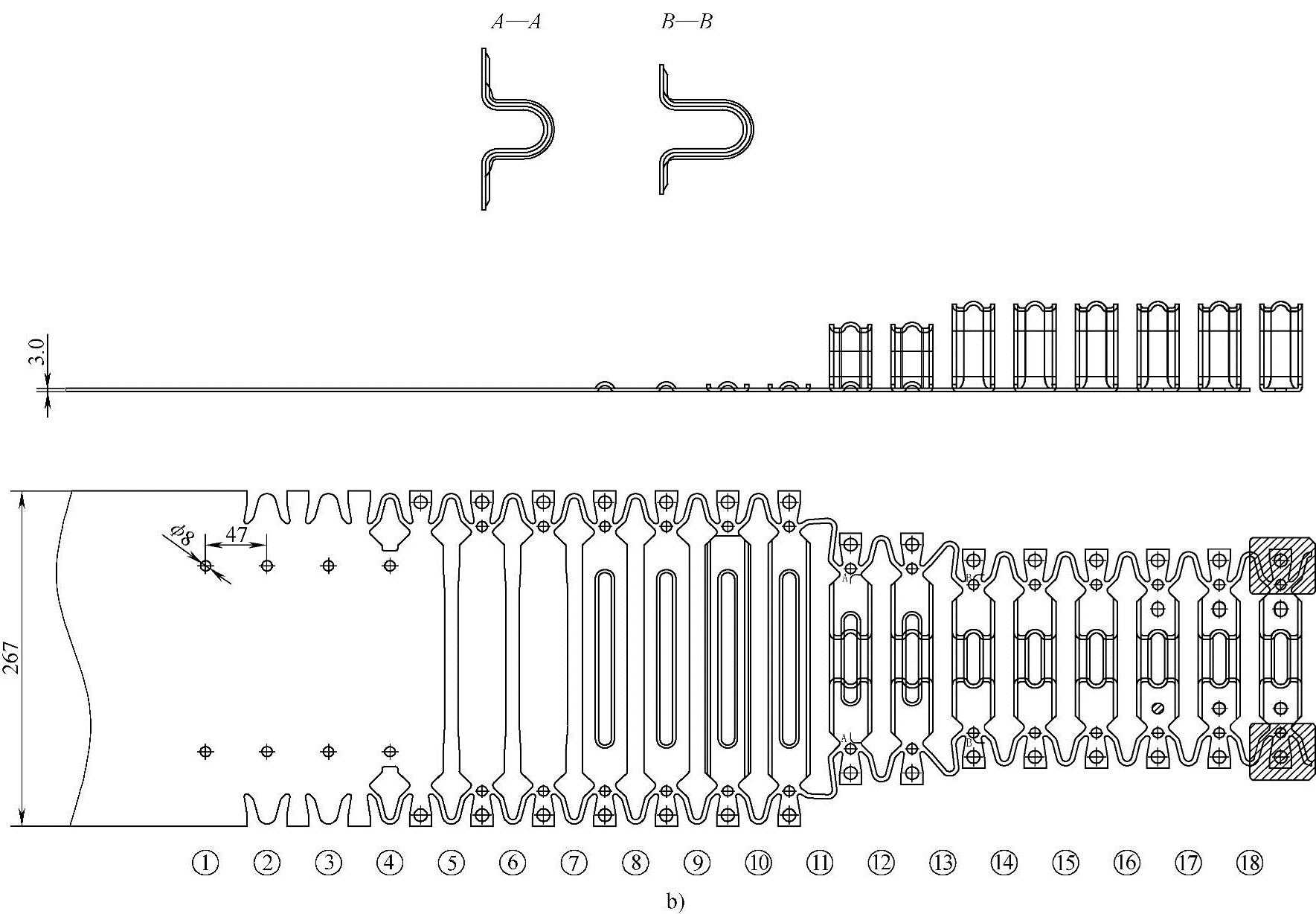

图10-55 桥形卡箍（续）
b）排样图
