电子元件触片的作用和应用
【摘要】：说明：1.工艺分析如图10-54a所示为电子元件触片。其外形为椭圆形，长为17.78mm，宽为5.33mm。
材料及板厚：BZn15-20锌白铜，0.6mm。
制件图：如图10-54a所示。
排样图：如图10-54b所示。
说明：
1.工艺分析
如图10-54a所示为电子元件触片。其外形为椭圆形，长为17.78mm，宽为5.33mm。该制件在排样时应注意以下3点：①位于两头有2处三角形的小凸包，中心距为15.5mm，小凸包处的头部较尖锐，按一般的成形工艺难以达到图10-54aA—A所示的要求，因此该凸包采用挤压的加工方法来实现；②在制件平行处有两条中心距为3.29mm的加强筋；③从图10-54a可以看出，制件的平面度要求较高。
根据上述的技术要求分析，若采用复合模在一个工位上一次冲压而成，理论上是最理想的，但限于制件形状特殊复杂，且因模具结构的限制，用复合模冲压是无法生产的。结合公司压机的机型，最实用经济的方法是采用一副一出三的多工位级进模，先冲孔、压小凸包、压筋，后落料较为合理。
2.排样设计
工位①：冲导正销孔、冲中部小方孔；
工位②：空工位；
工位③：压小凸包；
工位④：压小凸包；

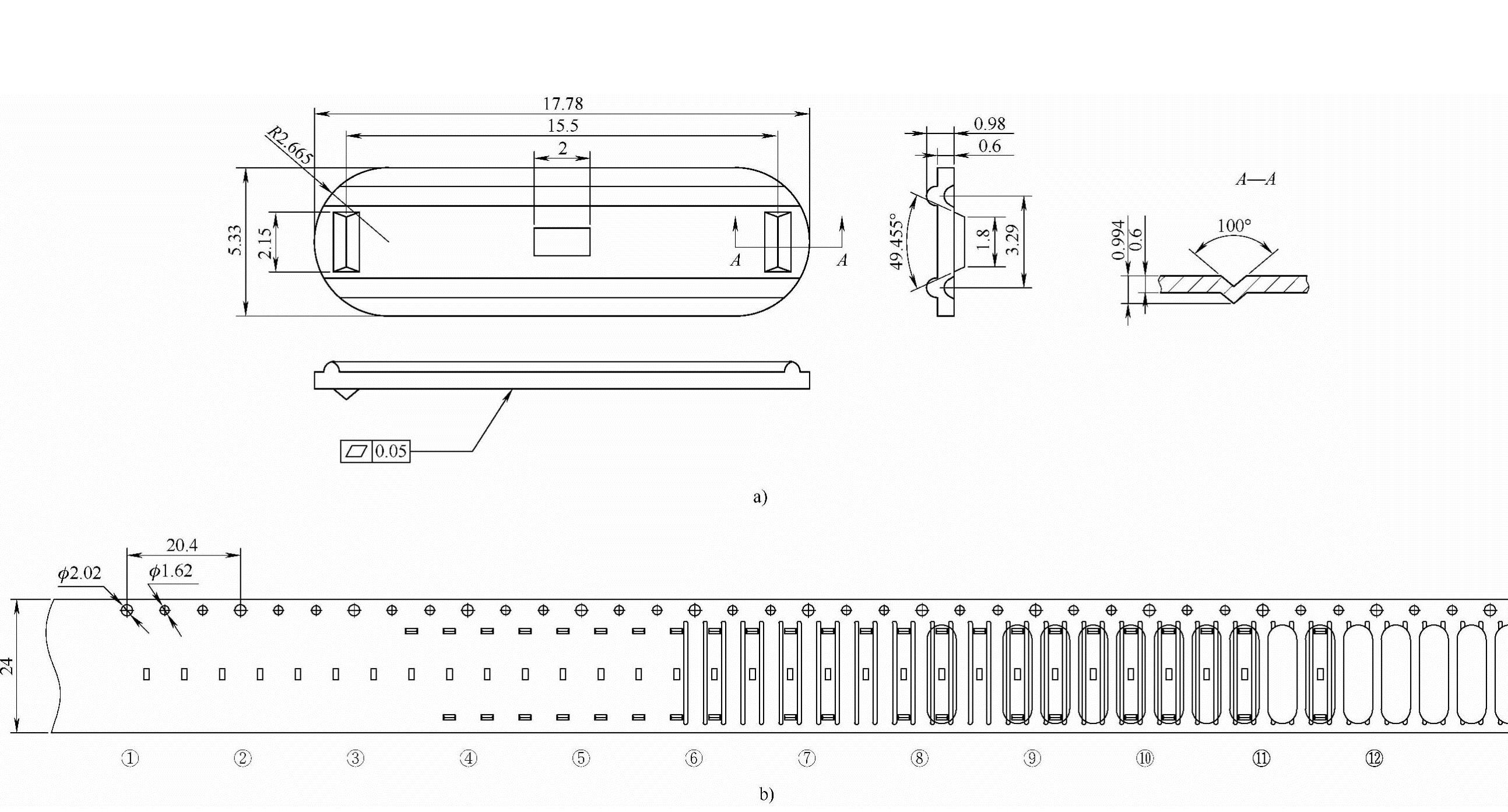

图10-54 电子元件触片
a）制件图 b）排样图
工位⑤：空工位；
工位⑥：压筋；
工位⑦：空工位；
工位⑧、⑨：落料压回；
工位⑩：空工位；
工位(11)、○12：落料。
