电动机外壳：设计与材料选择
【摘要】：材料及板厚：SECC钢，0.6mm。说明：1.工艺分析如图10-44a所示为电动机外壳拉深件。该制件精度要求较高，特别是ф2.95+0+0.015mm孔的精度要求很高，需经过多次拉深与挤孔才能保证精度要求；内孔尺寸ф22.8+0.08+0.03mm，精度要求也很高，拉深后需要多次整形才能保证尺寸精度。该制件的整体形状为拉深件，年产量大，因此采用多工位级进模通过连续拉深的方式生产较合理。排样时，为防止拉深过程中料带的变形，采用先冲切外形废料再拉深，并用导正销孔作料带的精确定距。
材料及板厚：SECC钢，0.6mm。
制件图：如图10-44a所示。
排样图：如图10-44b所示。
说明：
1.工艺分析
如图10-44a所示为电动机外壳拉深件。该制件精度要求较高，特别是ф2.95+0+0.015mm孔的精度要求很高，需经过多次拉深与挤孔才能保证精度要求；内孔尺寸ф22.8+0.08+0.03mm，精度要求也很高，拉深后需要多次整形才能保证尺寸精度。该制件的整体形状为拉深件，年产量大，因此采用多工位级进模通过连续拉深的方式生产较合理。排样时，为防止拉深过程中料带的变形，采用先冲切外形废料再拉深，并用导正销孔作料带的精确定距。

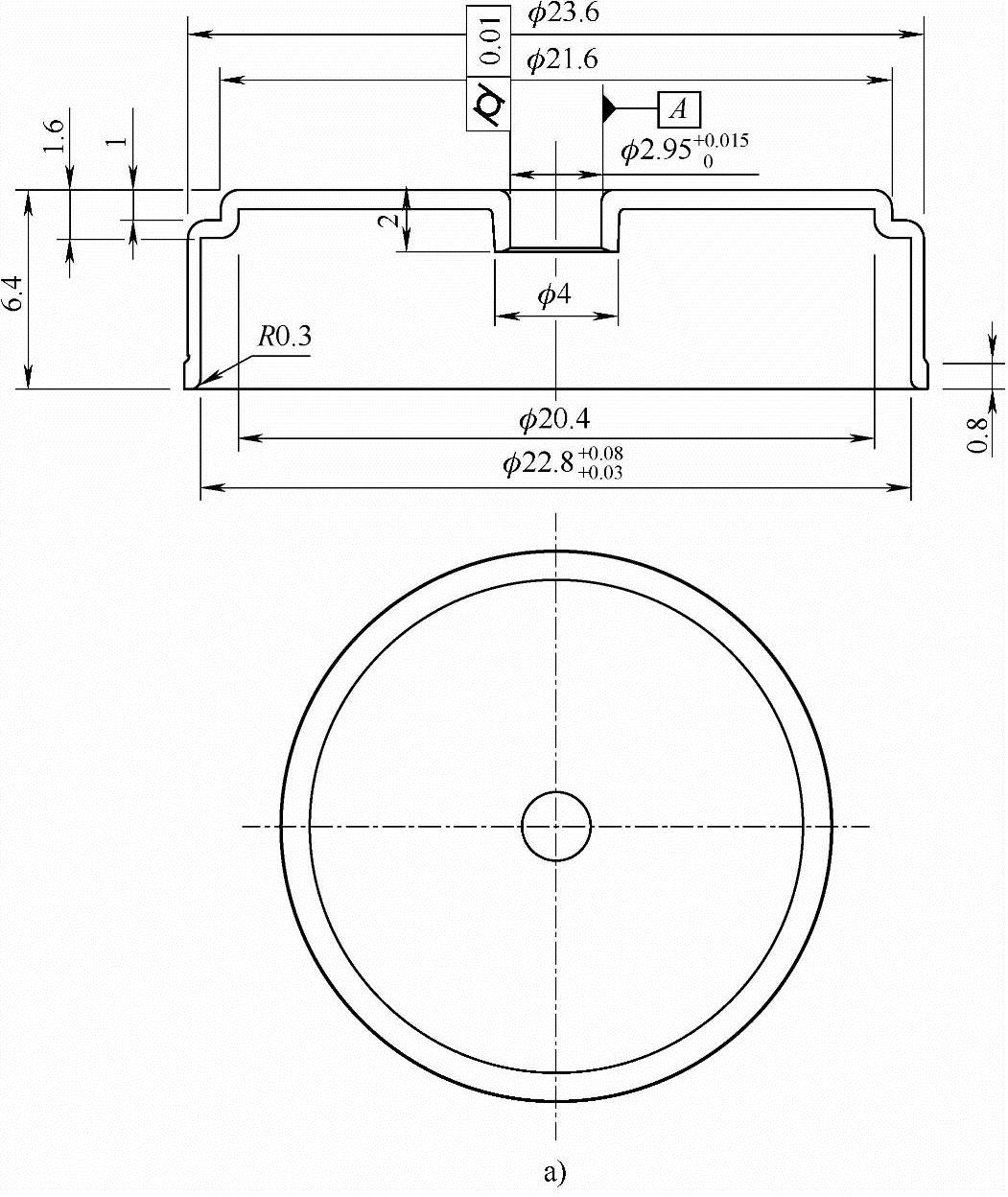

图10-44 电动机外壳拉深件
a）制件图

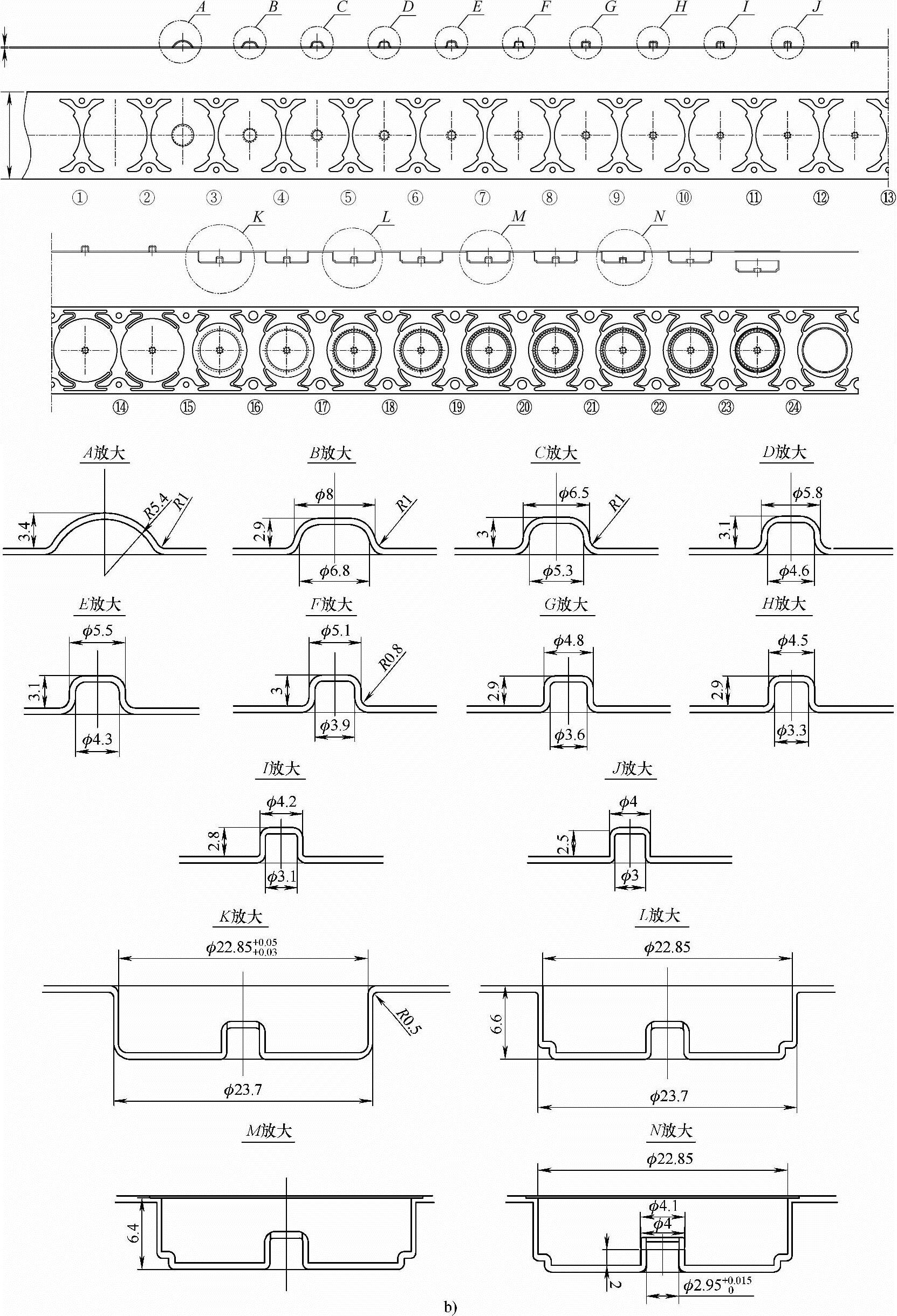

图10-44 电动机外壳拉深件（续）
b）排样图
2.排样设计
工位①：冲导正销孔及冲切中部废料；
工位②：首次拉深；
工位③：二次拉深；
工位④：三次拉深；
工位⑤：四次拉深；
工位⑥：五次拉深；
工位⑦：六次拉深；
工位⑧：七次拉深；
工位⑨：八次拉深；
工位⑩：九次拉深；
工位（11)：十次拉深；
工位（12)：空工位；
工位（13)：冲切两边废料；
工位（14)：冲孔；
工位（15)：十一次拉深；
工位（16)：空工位；
工位（17)：整形；
工位（18)：空工位；
工位（19)：整形；
工位（20)：空工位；
工位（12)：挤孔；
工位（22)：整形；
工位（23)：空工位；
工位（42)：落料。
