【摘要】：说明：1.工艺分析如图10-28a所示为电子元件的接线端子，该制件形状小而复杂，尺寸精度要求高，为一多向弯曲件，其冲压工艺包括冲孔、冲切侧刃及多次弯曲成形等工序，其中弯曲成形需10多个工位来完成。

材料及板厚：H68黄铜，0.4mm。

制件图：如图10-28a所示。

排样图：如图10-28b所示。

说明：

1.工艺分析

如图10-28a所示为电子元件的接线端子，该制件形状小而复杂，尺寸精度要求高，为一多向弯曲件，其冲压工艺包括冲孔、冲切侧刃及多次弯曲成形等工序，其中弯曲成形需10多个工位来完成。因制件外形尺寸小，而弯曲成形工位较多，为克服单角弯曲的侧向力，因此采用一出二对排排列的多工位级进模进行冲压较为合理。为保证模具的强度，在排样设计时共设置29个空工位。该制件排样时共设52个工位来完成冲压成形。

2.排样设计

工位①、②：冲切外形方形废料（作方形导正销孔用）；

工位③～⑨：空工位；

工位⑩：冲切两外形废料；

工位(11)：空工位；

工位(12)：冲切双侧刃；

工位(13)、(14)：空工位；

工位(15)：冲切头部两处三角形废料；

工位(16)：空工位；

工位(17)：压三角形处毛边；

工位(18)：冲切两个方形孔；

工位(19)：空工位；

工位(20)：切舌；

工位(12)：空工位；

工位(22)：弯曲1、成形（见图10-28bA—A剖视图）；

工位(23)：空工位；

工位(42)：弯曲2（见图10-28bB—B剖视图）；

图10-28 接线端子

a）制件图

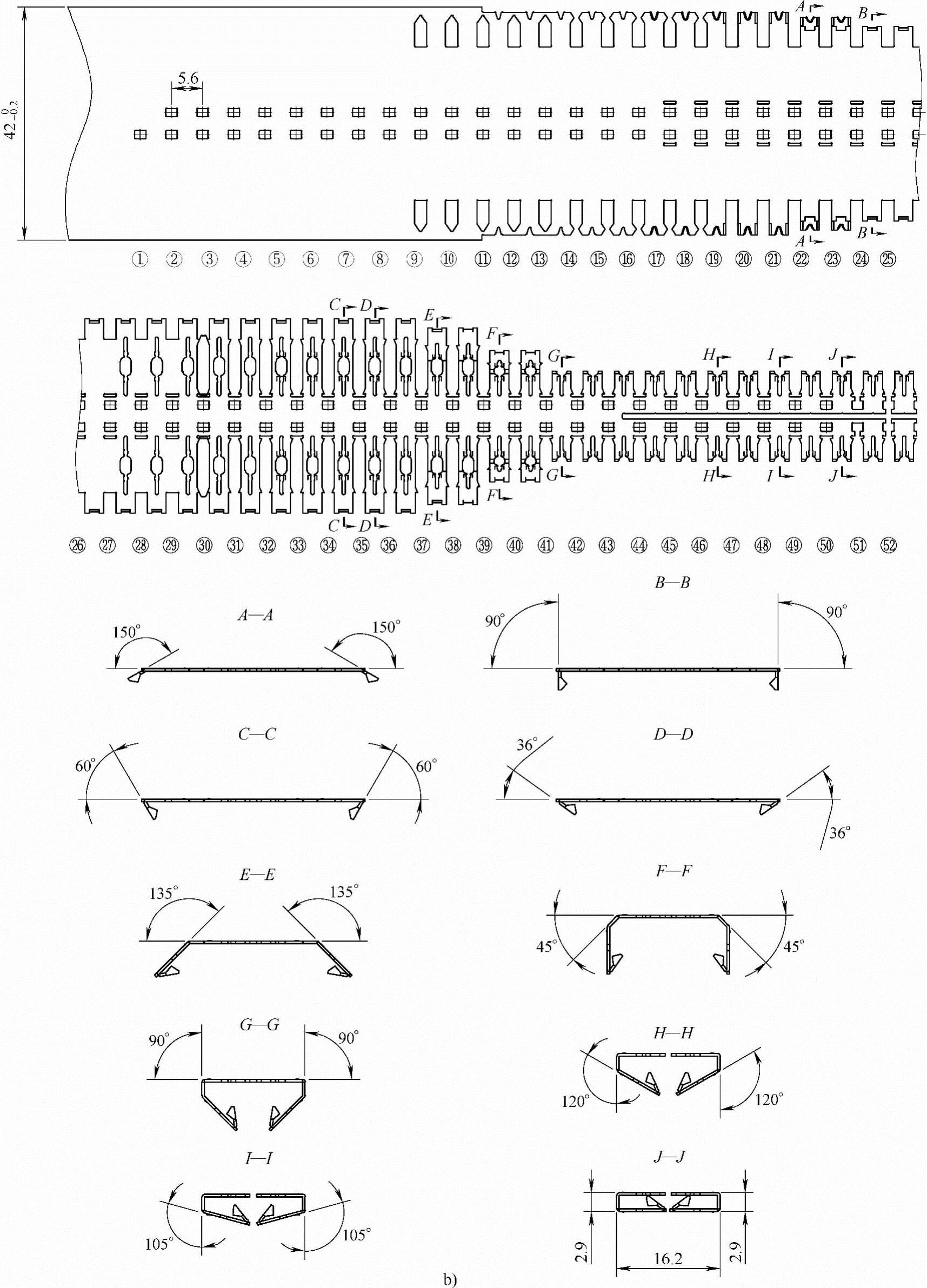

图10-28 接线端子（续）

b）排样图

工位(25)、(26)：空工位；

工位(27)：冲切两处内部异形废料；

工位(28)、(29)：空工位；

工位(30)：冲切两处中部异形废料；

工位(31)：空工位；

工位(32)：切舌；

工位(33)：空工位；

工位(34)：弯曲3（见图10-28bC—C剖视图）；

工位(35)：弯曲4（见图10-28bD—D剖视图）；

工位(36)：空工位；

工位(37)：弯曲5（见图10-28bE—E剖视图）；

工位(38)：空工位；

工位(39)：弯曲6（见图10-28bF—F剖视图）；

工位(40)：空工位；

工位(41)：弯曲7（见图10-28bG—G剖视图）；

工位(24)、(34)：空工位；

工位(44)：冲切中部载体（把中部的宽载体分离成两条窄载体）；

工位(45)：空工位；

工位(46)：弯曲8（见图10-28bH—H剖视图）；

工位(47)：空工位；

工位(48)：弯曲9（见图10-28bI—I剖视图）；

工位(49)：空工位；

工位(50)：弯曲10（见图10-28bJ—J剖视图）；

工位(51)：空工位；

工位(25)：冲切载体（制件与载体分离）。
