机箱排风扇支架：装配和维护
【摘要】：图10-17 机箱排风扇支架a）制件图材料及板厚：SPCC钢，0.7mm。说明：1.工艺分析如图10-17a所示为机箱排风扇支架，该制件外形复杂，生产批量大，要求外形平直，毛刺小，其冲压工艺主要为冲裁、弯曲等工序。为保证制件的质量及提高生产效率，采用多工位级进模冲压较为合理。图10-17 机箱排风扇支架（续）b）展开图 c）排样图

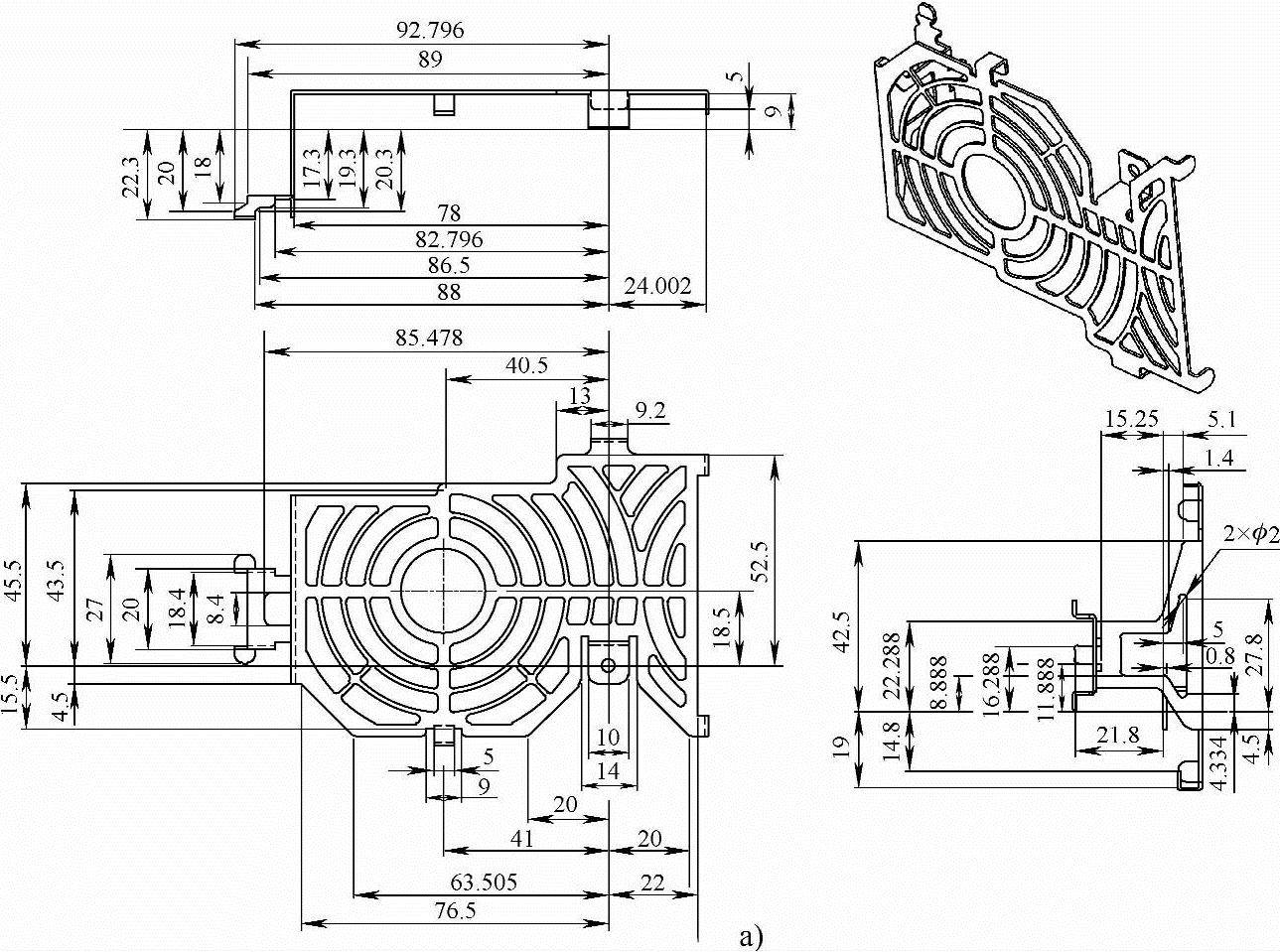

a）制件图
材料及板厚：SPCC钢，0.7mm。
制件图：如图10-17a所示。
展开图：如图10-17b所示。
排样图：如图10-17c所示。
说明：
1.工艺分析
如图10-17a所示为机箱排风扇支架，该制件外形复杂，生产批量大，要求外形平直，毛刺小，其冲压工艺主要为冲裁、弯曲等工序。若采用单工序模，不但所需模具多，而且每副模具的定位一致性差，导致排风孔与孔之间的连接带大小不均匀，使连接带的强度变弱，严重者造成连接带断裂。为保证制件的质量及提高生产效率，采用多工位级进模冲压较为合理。
2.排样设计
工位①：冲导正销孔、冲切废料；
工位②：切舌、冲切废料；
工位③：冲切废料；
工位④：冲切废料；
工位⑤：冲切废料；
工位⑥：弯曲1（见图10-17cB—B、C—C剖视图）；
工位⑦：弯曲2（见图10-17cD—D剖视图）；
工位⑧：弯曲3（见图10-17cE—E剖视图），冲切外形废料；
工位⑨：弯曲4（见图10-17cF—F及G—G剖视图）；
工位⑩：弯曲5（见图10-17cH—H剖视图）；
工位(11)：空工位；
工位(12)：冲切中部载体（制件与载体分离）。

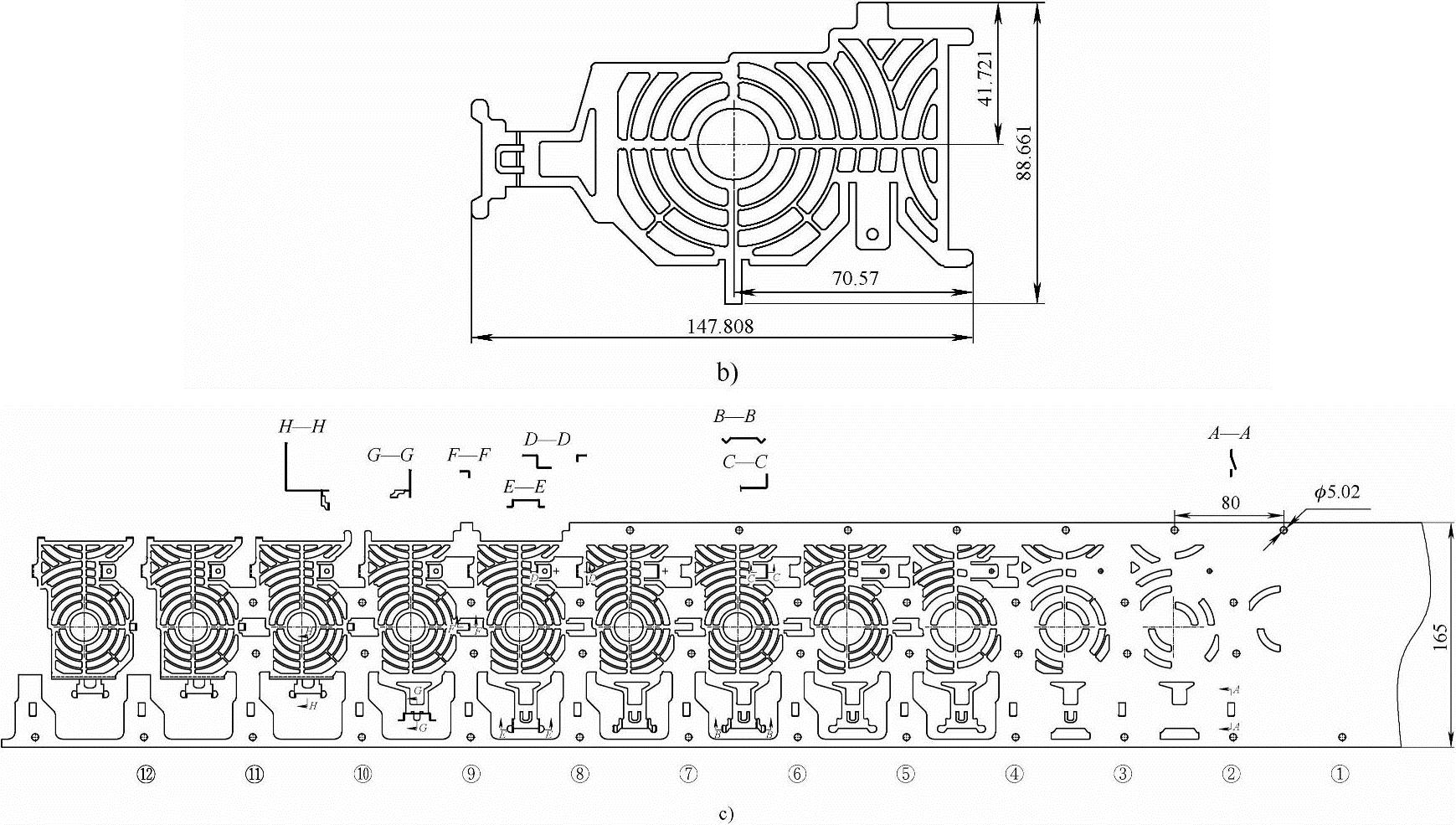

图10-17 机箱排风扇支架（续）
b）展开图 c）排样图
