高速压力机的技术参数详解
【摘要】：图9-1所示为高速自动压力机及附属机构。高速压力机的主体机身大部分都采用闭式机构，只有小吨位的高速压力机采用开式机构，以保证机床的刚性。为了安装调节模具方便，高速压力机的滑块内一般装有装模高度调节机构。表9-13 三菱公司HP系列高速压力机技术参数3.德国A2系列高速压力机德国舒勒公司制造的A2系列高速压力机，采用框架式机架，结构紧凑。表9-14所列是舒勒公司A2系列闭式双点高速压力机技术参数。
图9-1所示为高速自动压力机及附属机构。高速自动压力机除压力机的主体外，还包括开卷、校平和送料等机构。高速压力机的主体机身大部分都采用闭式机构，只有小吨位的高速压力机采用开式机构，以保证机床的刚性。主传动一般采用无级调速。滑块与导轨采用滚动导轨导向，使滑块运动时侧向间隙被消除。为了提高滑块的导向精度和抗偏载能力，部分压力机常将机身导轨的导滑部分延长到模具的工作面以下。为了安装调节模具方便，高速压力机的滑块内一般装有装模高度调节机构。为了充分发挥高速自动压力机的作用，需要高质量的卷料、送料精度高的自动送料机构以及高精度、高寿命的连续模具。
图9-1 高速自动压力机及附属机构
1—开卷机 2—校平机构 3—供料缓冲装置 4—送料机构 5—高速自动压力机 6—弹性支承
1.国产高速自动压力机
表9-1～表9-8为国产高速自动压力机的主要技术参数。
表9-1 J21G-25开式高速压力机技术参数

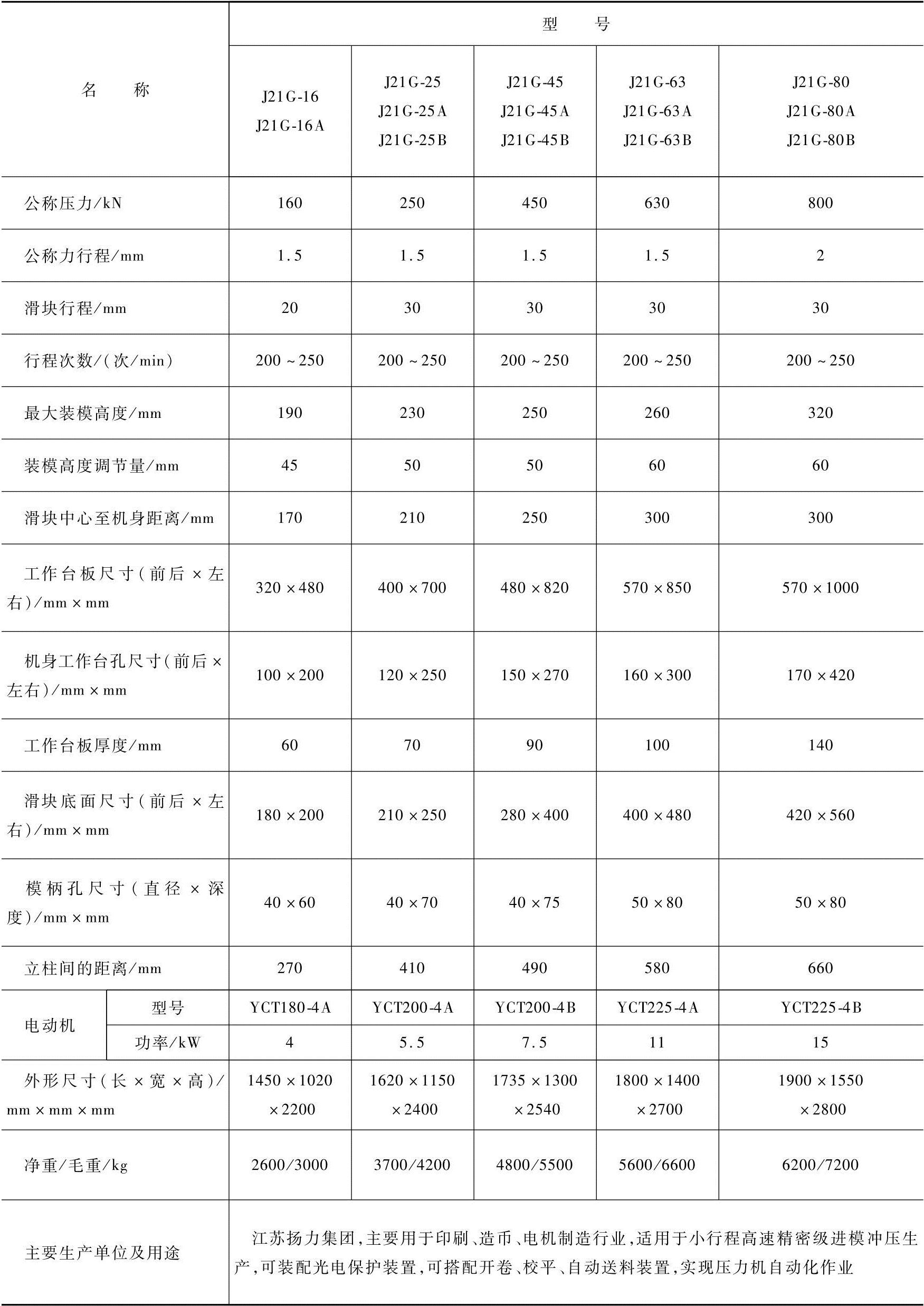

表9-2 J21G系列开式高速精密压力机技术参数
表9-3 JFC21系列开式高速高精密压力机技术参数
表9-4 JK21系列开式快速压力机技术参数
表9-5 SH系列开式超高速精密压力机技术参数

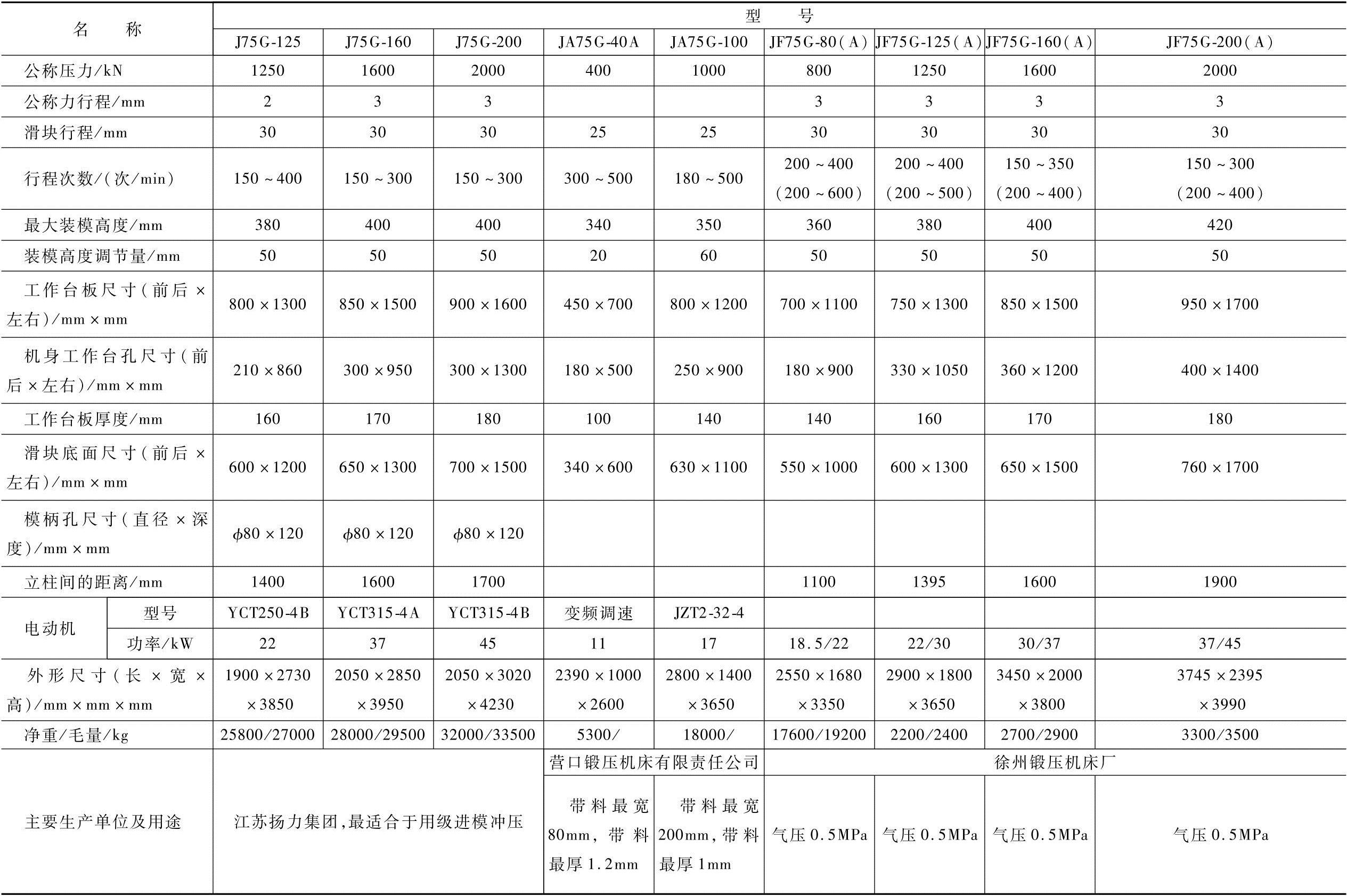

表9-6 J75G系列闭式双点高速精密压力机技术参数

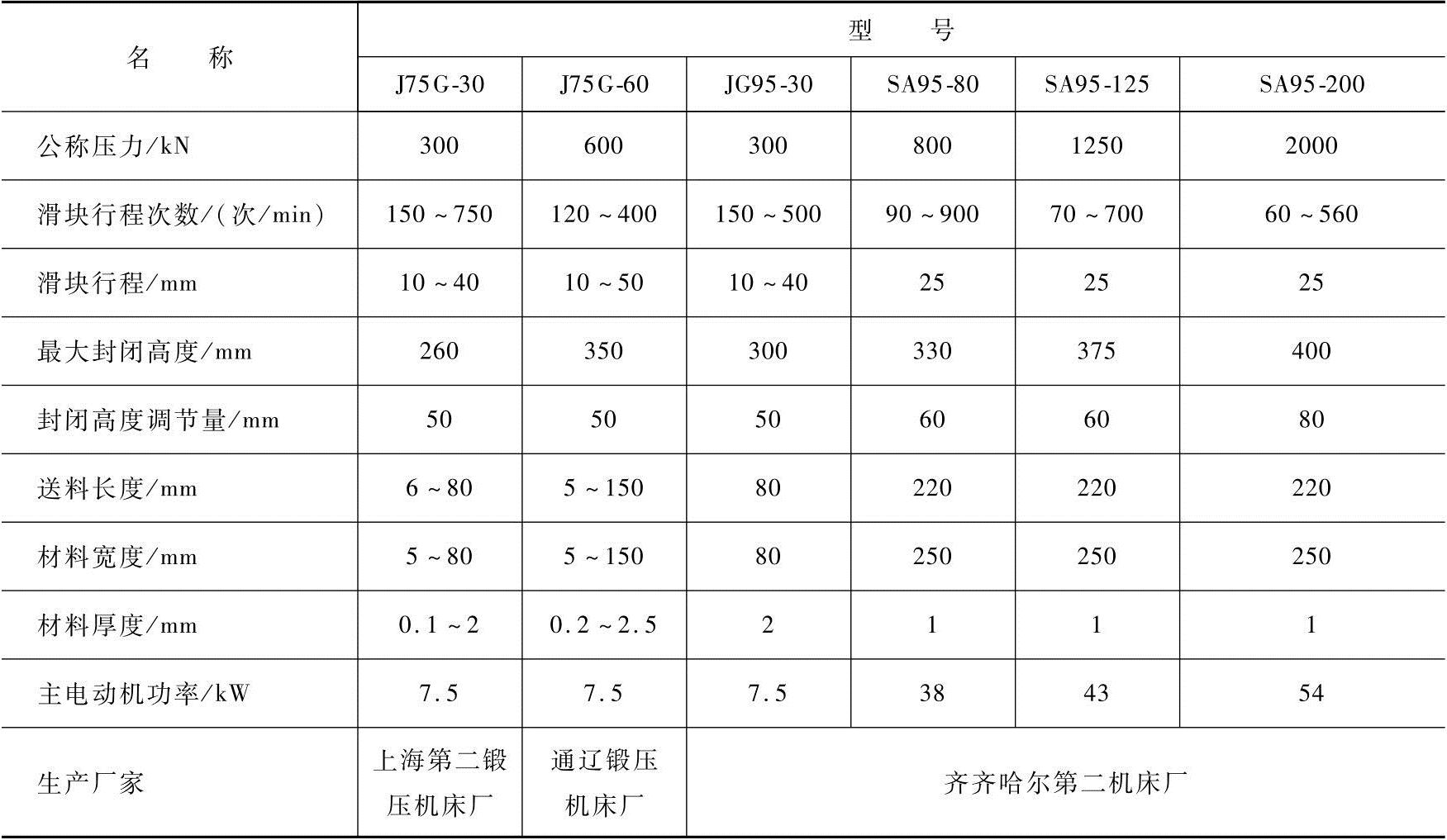

表9-7 部分国产高速自动压力机的主要技术参数

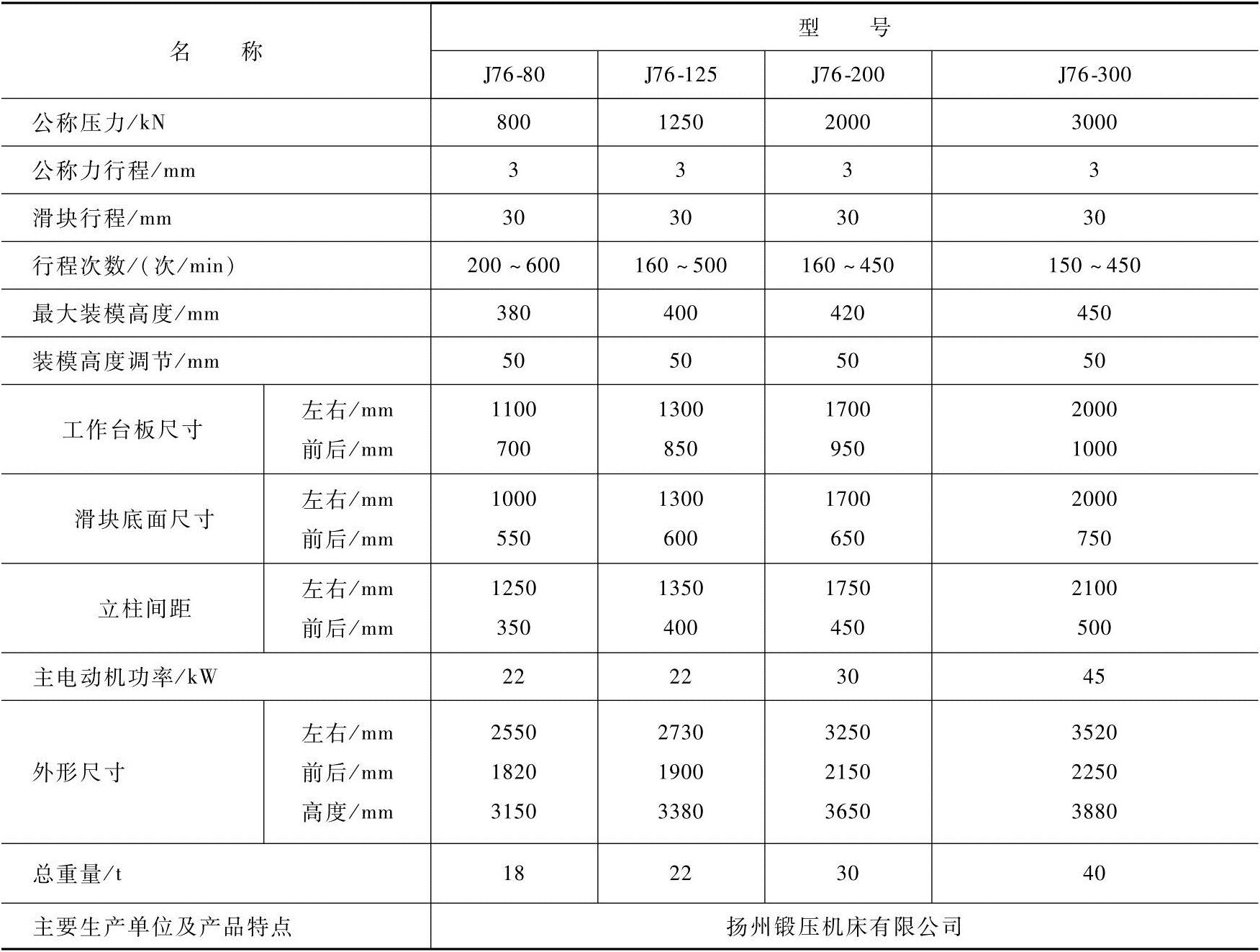

表9-8 J76系列闭式双点高速精密压力机技术参数
2.日本高速自动压力机
（1）L系列高速自动压力机 表9-9为日本会田公司L系列高速自动压力机的主要技术参数。
表9-9 日本会田公司L系列高速自动压力机的主要技术参数
（2）BEAT系列高速压力机 由日本京利公司制造的BEAT系列高速压力机，其结构特点为四柱框架式结构，送料器按压力机压力的大小专门配备，送料精度高。适用于集成电路、接插件、高频头及小型、超小型电动机的定子、转子等制件的生产。该类压力机的技术参数见表9-10。

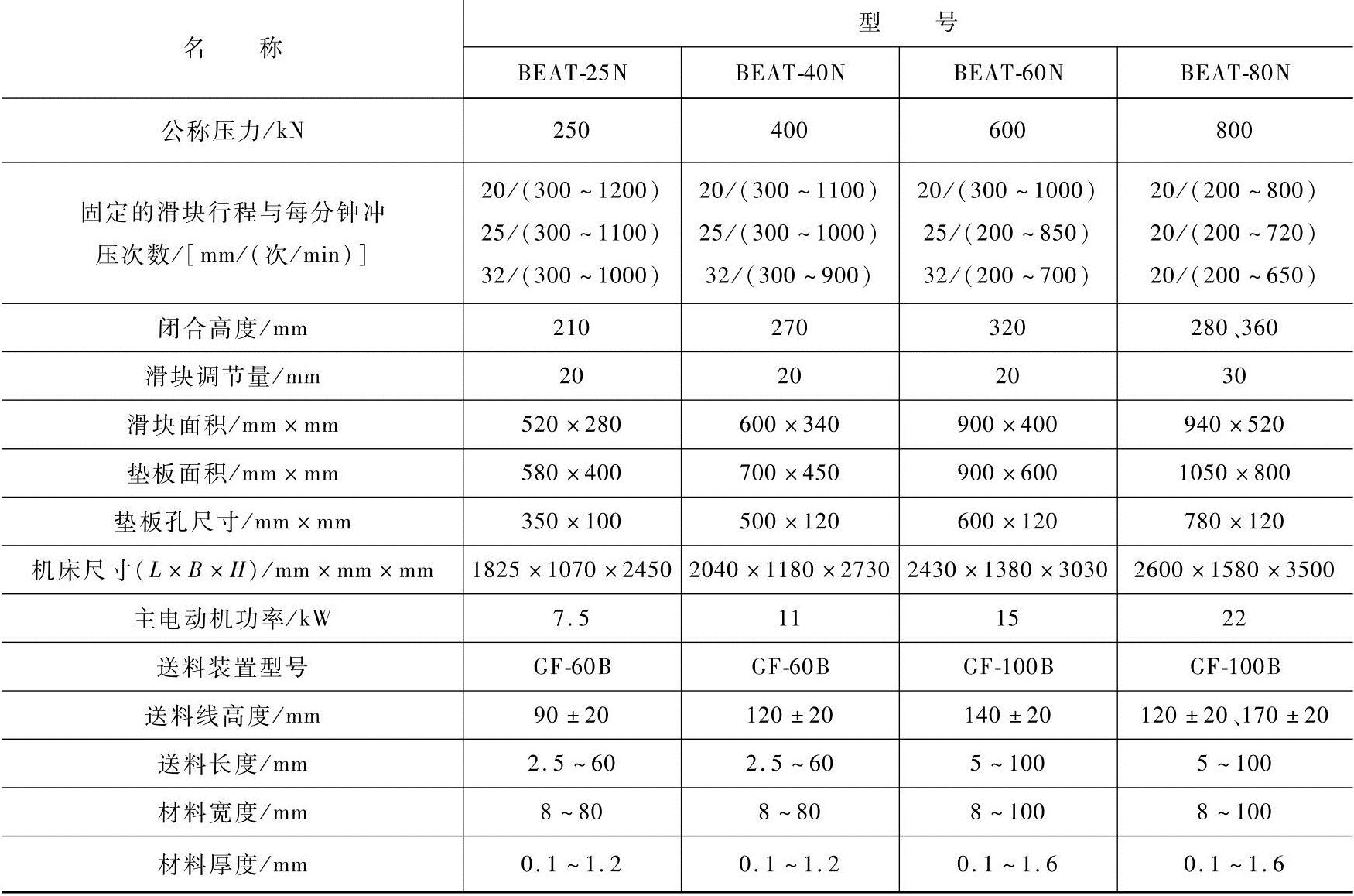

表9-10 BEAT系列高速压力机技术参数
（3）BSTA与FP系列高速压力机 日本三井公司生产的BSTA系列高速压力机和山田公司生产的FP系列高速压力机结构类似，精度高，适用于中、小型制件的冲裁、弯曲、浅拉深等较精密的冲压工艺。当与材料开卷机、校平机及自动送料装置及收卷机等联合使用后，对于像集成电路的引线框架一类的以冲裁为主的平板型制件，此类压力机具有很高的生产率。表9-11为部分技术参数。
表9-11 BSTA与FP系列部分高速压力机的技术参数
（4）SP系列高速压力机日本 山田公司生产的SP系列高速压力机为小型开式压力机，适用于电子工业的接插件、电位器、电容器等小型电子元件的制件生产，其技术参数见表9-12。
表9-12 SP系列小型高速压力机技术参数
（5）HP系列高速压力机 表9-13为日本三菱公司HP系列高速压力机技术参数。

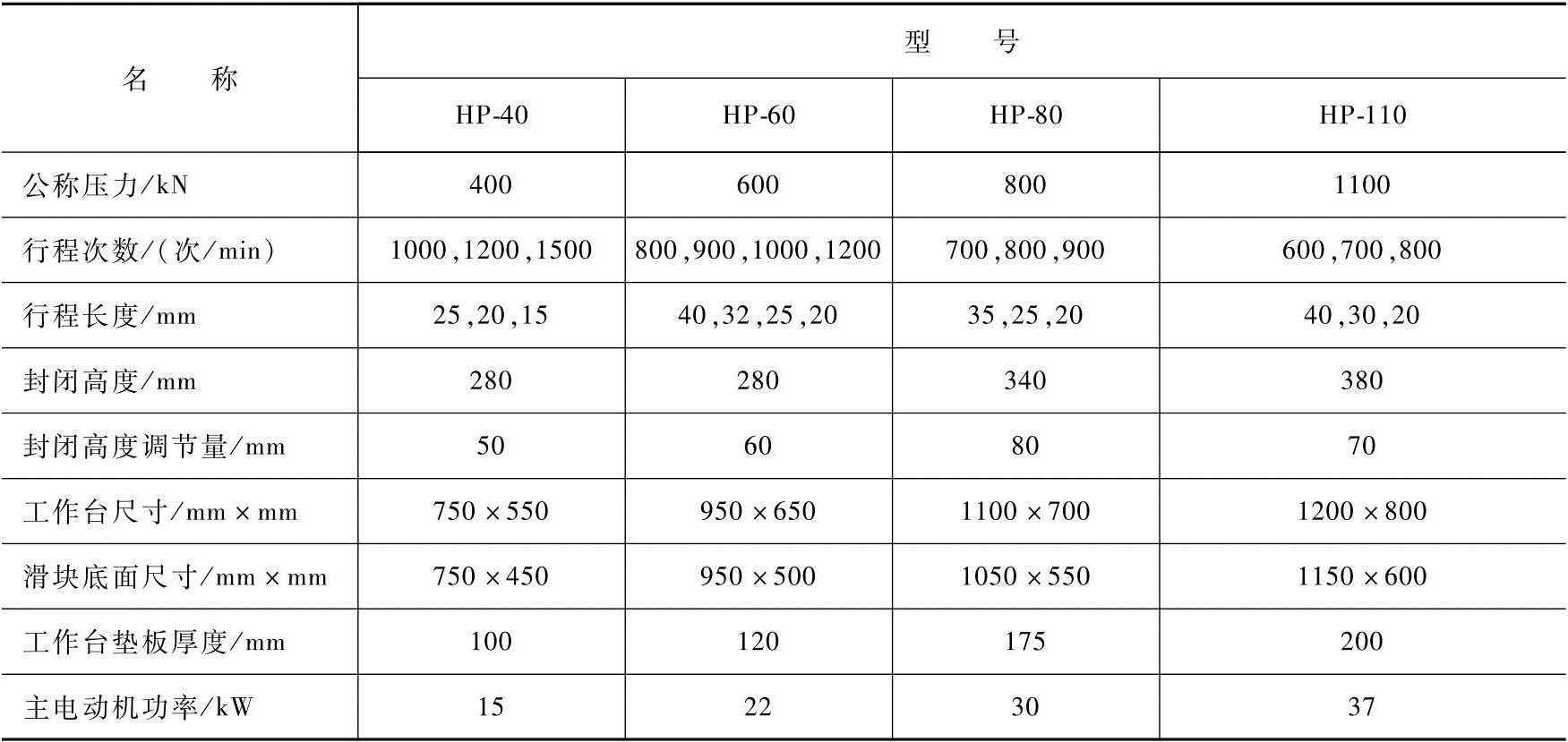

表9-13 三菱公司HP系列高速压力机技术参数
3.德国A2系列高速压力机
德国舒勒公司制造的A2系列高速压力机，采用框架式机架，结构紧凑。压力机设有凸轮式精密自动送料装置。适用于电器小零件的冲压加工，不适宜浅拉深。
表9-14所列是舒勒公司A2系列闭式双点高速压力机技术参数。

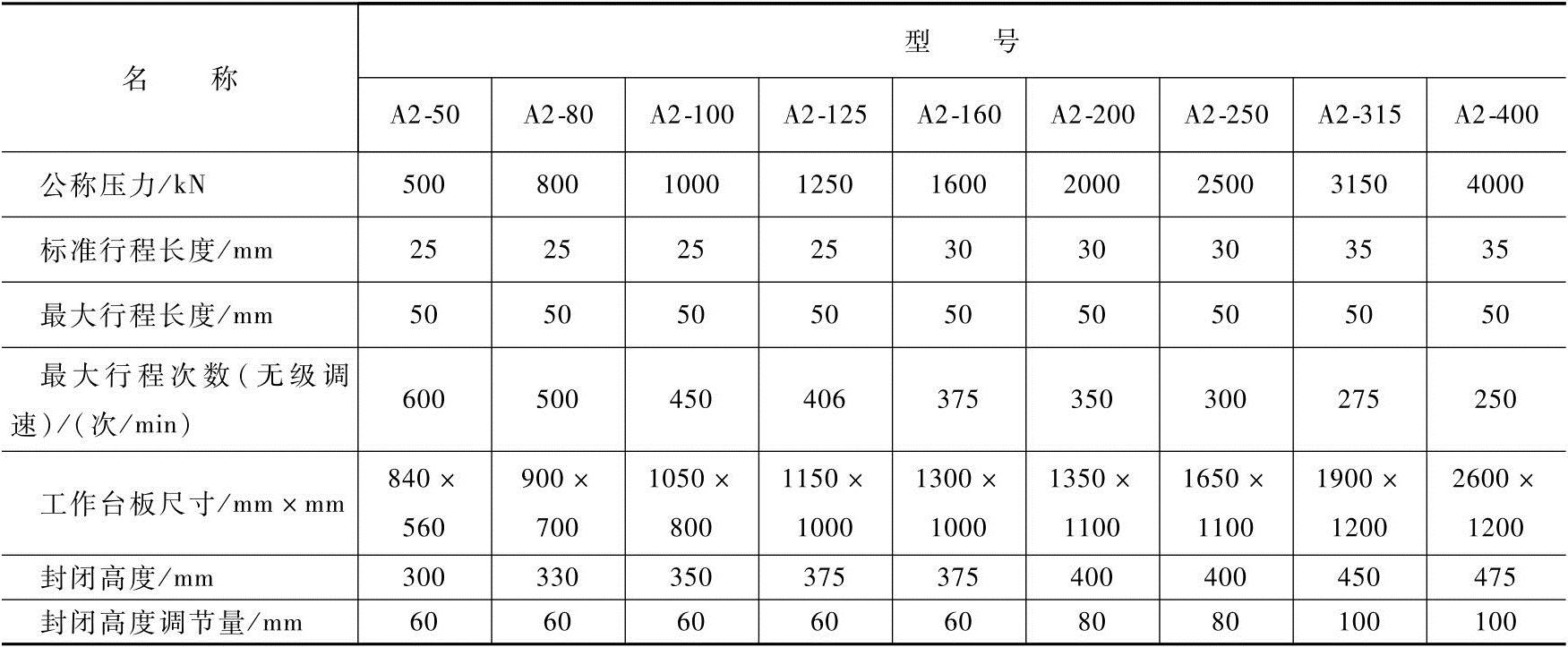

表9-14 舒勒（Schuler）公司A2系列闭式双点高速压力机技术参数
4.美国脉冲星型（普尔萨型）超高速精密压力机
美国明斯特公司生产的脉冲星型（普尔萨型）超高速压力机，其结构特点是：机架为框架式，运动平稳，精度高，采用重型液压离合器与圆盘制动器，模具的闭合高度调整用数字显示，设置有精密的凸轮式送料装置及高能量的飞轮等。该压力机不仅冲压速度高，而且运动精密，可冲压出高精密的制件。它是专门为集成电路引线框架等导线板和终端接头等精密制件设计的，其技术参数见表9-15。
表9-15 普尔萨型超高速压力机技术参数
