小凸缘无底筒形件多工位级进模的优化设计

【摘要】:图7-107 小凸缘无底筒形件图7-108 排样图3.模具结构设计图7-109所示为小凸缘无底筒形件多工位级进模结构。为避免带料上的工序件卡在凹模内,除冲孔和落料外,上模的凹模内均设置了弹性推件装置。4)导正销7除了在底孔翻孔工位上导正定位以外,同时还能防止推件板的压料作用而妨碍翻孔变形。5)本模具的冲孔废料和落料下来的制件均经上模内的孔道逐个地顶出。

1.工艺分析

图7-107所示为小凸缘无底筒形件,材料为H62黄铜,料厚为0.5mm。该制件外形尺寸不大,生产批量大。经工艺计算,需经过两次拉深、冲底孔、翻孔等工序获得,因此采用带料搭边的多工位连续拉深模冲压成形较合理,并在首次拉深前冲切出工艺切口,避免了拉深时相邻工序件之间因材料相互牵连导致料带变形。

2.排样设计

该制件采用0.5mm的卷料来冲压。经计算,排样共分为6个工位,如图7-108所示。具体工位安排如下:

工位①:冲工艺切口;

工位②:首次拉深;

工位③:二次拉深;

工位④:冲ф12.4mm底孔;

工位⑤:翻底孔;

工位⑥:落料。

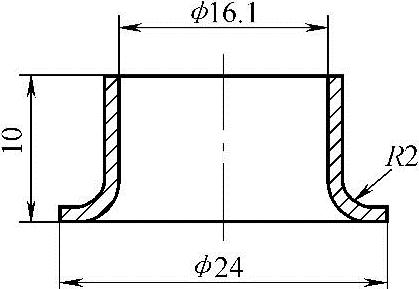

图7-107 小凸缘无底筒形件

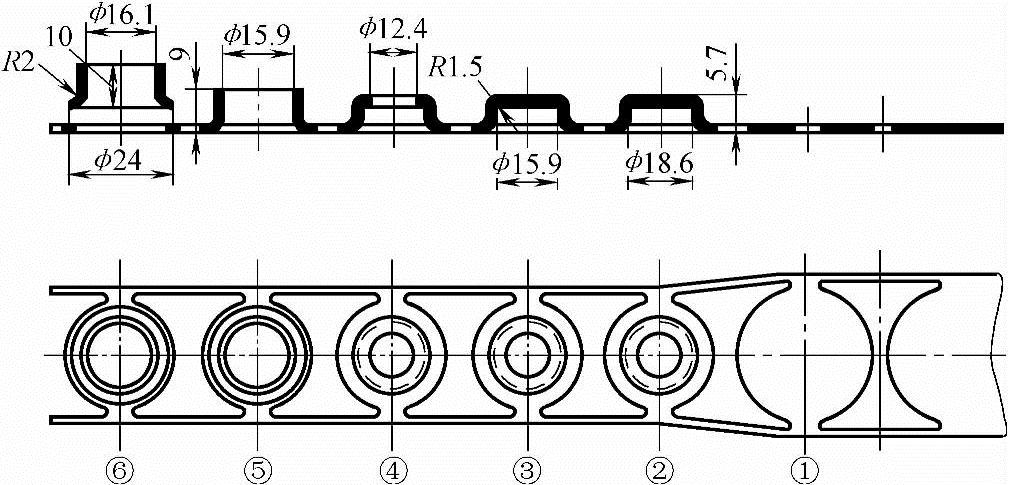

图7-108 排样图

3.模具结构设计

图7-109所示为小凸缘无底筒形件多工位级进模结构。该模具结构特点如下:

1)工艺切口在首次拉深前冲出,避免了拉深时相邻工序件之间因材料相互牵连的影响。

2)带料由自动送料装置送进,分别在工位⑤(翻底孔)和工位⑥(落料)的凸模上设置导正销进行精确定位,以保证制件精度和定距精度。

3)首次拉深时压料力较大,故采用蝶形弹簧4压料,以防起皱。卸料采用装在下模的弹压卸料装置(其中冲切口的卸料在上模单独设置),卸料板除了卸料外还能顶起带料,以便于带料送进。为避免带料上的工序件卡在凹模内,除冲孔和落料外,上模的凹模内均设置了弹性推件装置。

4)导正销7除了在底孔翻孔工位上导正定位以外,同时还能防止推件板的压料作用而妨碍翻孔变形。

5)本模具的冲孔废料和落料下来的制件均经上模内的孔道逐个地顶出。
