铰链多工位级进模的分析介绍

【摘要】:为此,在多工位级进模设计时,要重点考虑卷圆弯曲成形问题。图7-71 排样图4.模具结构设计铰链卷圆件多工位级进模结构如图7-72所示。在模具内部设置有3个空工位,以确保各模板的强度。

1.工艺分析

图7-69所示为铰链卷圆件,材料为SUS-430不锈钢,板料厚为1.2mm,由于需求量庞大,年产量为230多万件,故采用多工位级进模来冲压。根据图7-69所示,该制件有毛刺方向的要求,须向上卷圆成形。计算出毛坯总长度L=40.63mm(制件展开见图7-70)。

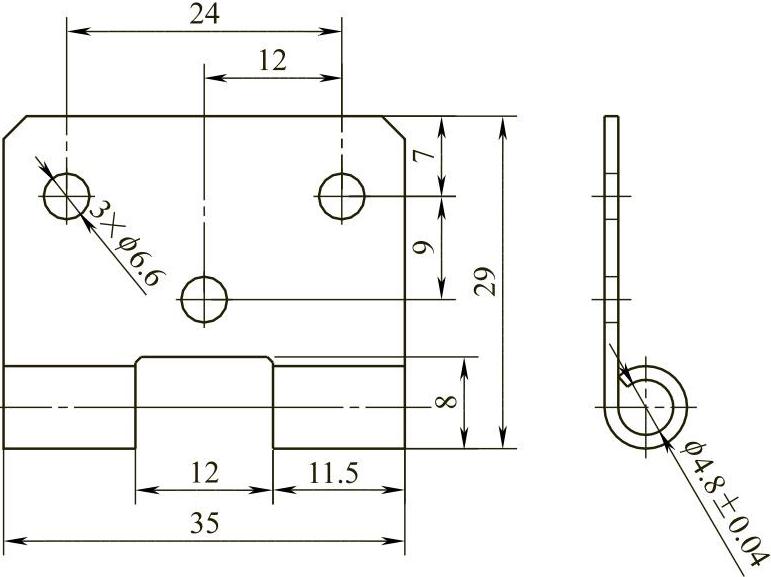

图7-69 铰链卷圆件


图7-70 制件展开图

从图7-69可以看出,制件内孔精度要求较高[内孔为ф(4.8±0.04)mm]。为此,在多工位级进模设计时,要重点考虑卷圆弯曲成形问题。经分析,材料在垂直于纤维方向和平行于纤维方向均满足卷圆件的要求。该制件卷圆成形要经过头部弧形弯曲、90°弧形弯曲及卷圆弯曲来完成。

2.载体设计

载体设计必须有足够的强度和刚性,不变形,能够运载带料上冲出的制件,并且使送进平稳,一般有三种形式:双侧载体、单侧载体和中间载体。单侧载体、中间载体省料,但稳定性不好;双侧载体送料稳定性可靠,是使用最广泛的形式,但材料利用率低。本模具由于材料厚度为1.2mm,因此采用了单侧载体结构。

3.排样设计

为了简化级进模结构,降低制造成本,保证带料送进刚性和稳定性,在对该制件排样时,主要考虑以下因素:①生产能力与生产批量;②送料方式;③冲压力的平衡(压力中心);④材料利用率;⑤正确安排导正销孔;⑥凹模要有足够的强度;⑦载体形式;⑧空工位的确定;⑨制件从载体上切下的方式等。在充分分析图7-69铰链卷圆特点的基础上决定采用单排排列较为合理(见图7-71)。为了弯曲、卷圆等成形不发生干涉及简化模具的结构,该模具共分为10个工位来冲压成形,具体工位排列如下:

工位①:冲侧刃,冲孔;

工位②:冲切外形废料;

工位③:冲切长方槽;

工位④:空工位;

工位⑤:弧形弯曲;

工位⑥:圆弧弯曲(90°圆弧弯曲);

工位⑦:空工位;

工位⑧:卷圆;

工位⑨:空工位;

工位⑩:切断。


图7-71 排样图

4.模具结构设计

铰链卷圆件多工位级进模结构如图7-72所示。

(1)模具结构该模具结构紧凑,设计巧妙。为保证模具的冲压精度,采用四导柱滚珠导向通用模架。除采用侧刃定距外,在每隔2~3个工位设置导正销定位,这样可保证带料上的工序件在经过多个工位冲压及弯曲后,仍可保证很高的成形精度。在模具内部设置有3个空工位,以确保各模板的强度。

由于该模具存在弯曲及卷圆等工序,当弯曲结束后弯曲部分留在型腔内将阻止带料的送进,需采用浮料装置,在冲压回程时将带料从弯曲凹模内顶出,使送料能够顺利地进行。

(2)设计要点

1)凸模设计。由于板料厚度为1.2mm,冲孔凸模结构设计成台阶式,可以改善凸模强度,且经过校核,该凸模在冲裁力作用下不会发生抗压失稳;冲切废料凸模、弯曲及卷圆凸模等均采用直通式,并用螺钉固定在上模,方便制造和快速更换。

2)凹模设计。为方便维修,冲切、弯曲及卷圆等凹模全部采用镶拼式结构,并用螺钉固定在凹模板垫板上,方便拆装。对于形状比较规则的镶件(如方形镶件),需要采用一些防错措施来防止镶件装错方向而造成模具损坏,如方形镶件的其中一个角设计成过渡圆角或C角等。

3)卸料方式。卸料板采用弹压卸料装置,可在冲裁前将板料压平,防止冲裁件翘曲,可保证较高的送料精度。

4)为了很好地克服铰链卷圆件的头部回弹问题,在工位⑤设计了头部圆弧预弯工序,其结构较为简单(见图7-72模具结构图D—D)。

5)工位⑥为90°圆弧弯曲(见图7-72模具结构图E—E)。此结构给卷圆件提供了可靠的卷圆基础。其工作过程:上模下行,斜滑块41将工序件压入凹模顶块43,上模继续下行,工序件随着凹模顶块43进入弯曲凹模42成形工作。上模回程时,由凹模顶块43将工序件抬起,斜滑块41随着卸料板斜度导轨滑下,能很好地进行工序件卸料工作。

6)卷圆设计(见图7-72模具结构图F—F所示)。为确保卷圆件内孔ф(4.8±0.04)mm的精度,其凹模工作区尖角部分的圆弧同卷圆件的圆弧相等,能很好地控制内孔的椭圆度。其工作过程:上模下行,卸料板在弹簧力的作用下首先压住工序件,上模继续下行,卷圆凸模45的导向部分先进入凹模,再进行卷圆工作。

(3)模具零件的制造与装配

1)模板材料的选用及热处理。此模具结构中的固定板垫板、卸料板垫板及凹模板垫板选用Cr12,热处理硬度为50~53HRC;固定板选用45钢,调质320~360HBW;卸料板及凹模板选用高铬合金钢Cr12MoV,热处理硬度为55~58HRC;凸模及凹模选用SKDII,热处理硬度为60~62HRC。为保证模具的使用寿命,各模板加工精度尤为重要,各垫板采用快走丝切割加工,主要模板采用慢走丝切割加工。

2)模具的装配。

①上模部分装配。先把各凸模、小导柱等安装在固定板上,再把固定板垫板与已装有凸模的固定板一起安装在上模座,用螺钉初步把固定板通过固定板垫板固定在上模座。再把卸料板的小导套孔对入固定板的小导柱上,拧紧卸料螺钉即可。

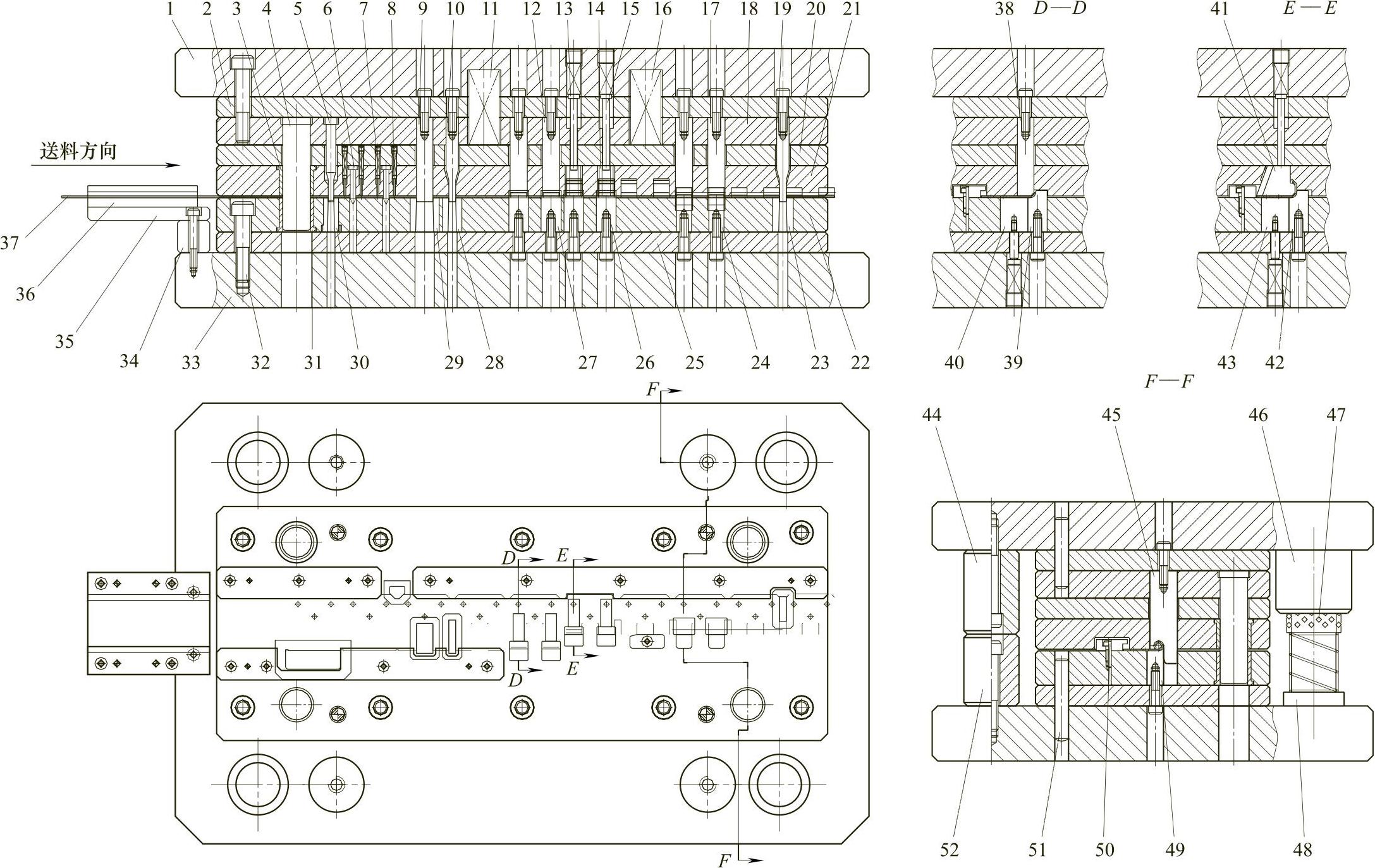

图7-72 较链多工位级进模结构图

1—上模座 2—固定板垫板 3、31—小导套 4—小导柱 5—冲孔凸模 6—导正销 7、11、16—弹簧 8—弹顶器 9、10—异形凸模 12、38—成弧形凸模 13、15—斜滑块顶杆 14、41—斜滑块 17、45—卷圆凸模 18—固定板 19—切断凸模 20—卸料板垫板 21—卸料板 22—凹模板 23—切断凹模 24—卷圆凹模 25—凹模板垫板 26、42—90°圆弧弯曲凹模 27、39—成弧形凹模 28、29—异形凹模 30—冲孔凹模 32—螺钉 33—下模座 34—垫块 35—承料板 36—外导料板 37—带料 40、43—凹模顶块 44—上限位柱 46—导套 47—保持圈 48—导柱 49—卷圆凹模 50、51—圆柱销 52—下限位柱

②下模部分装配。首先把凹模板与凹模板垫板安装在下模座,打入定位销,用螺钉固定在下模座上,再把凹模固定在凹模板上,拧紧固定螺钉即可。

③上下模装配。把已装配的上模配入在已装配的下模上,其次对上模部分进行上下滑动,并带动凸模反复进入凹模,直到凸模顺利进入凹模为止,再拧紧上模螺钉,拆下卸料板,把上模部分的销钉配铰后,打入定位销,放入弹簧等零件,再安装卸料板及卸料螺钉即可。
