变压器铁心多工位级进模设计
【摘要】：图7-11 变压器铁心“山”字铁和“一”字铁图7-12 排样图3.模具结构设计变压器铁心多工位级进模设计如图7-13所示。该模具采用标准后侧滑动导柱模架，采用侧刃定距，其侧刃部位是“一”字体的本身。图7-13 变压器铁心多工位级进模结构图1—下模座 2—凹模板 3—承料板 4—导料板 5—卸料板 6—橡胶 7—侧刃凸模 8—上模座 9—模柄 10—固定板垫板 11—“一”字凸模 12—“山”字凸模 13—冲孔凸模 14—挡块 15—防侧向挡块 16—始用挡料销
1.工艺分析
图7-11所示为变压器铁心，该制件由“山”字铁和“一”字铁两件组成。材料为硅钢片，“一”字形的长度等于“山”字形的长度。经分析，采用少废料冲裁，可在一次压力机行程下冲切“一”字形和“山”字形两件。
2.排样设计
由于年生产批量大，在排样设计时要重点考虑节省材料、提高材料利用率。经分析，“一”字形制件由双侧刃搭边冲切获得，“山”字形由对叉排列。那么对带料的宽度要求高（带料宽度要求81.5mm±0.1mm），排样如图7-12所示。具体工位安排如下：
工位①：冲孔、冲切外形废料；
工位②：落料。
图7-11 变压器铁心“山”字铁和“一”字铁
图7-12 排样图
3.模具结构设计
变压器铁心多工位级进模设计如图7-13所示。该模具采用标准后侧滑动导柱模架，采用侧刃定距，其侧刃部位是“一”字体的本身。
模具冲压时，上模下行，带料（条料）在第一工位送进时必须用始用挡料销挡料，再冲切相关孔位及局部的外形废料；当带料（条料）进入第二工位时，利用“山”字凸模12及“一”字凸模11分别冲切排样图上的b部和d部，而a部和c部从凹模板的不同斜面上滑出。

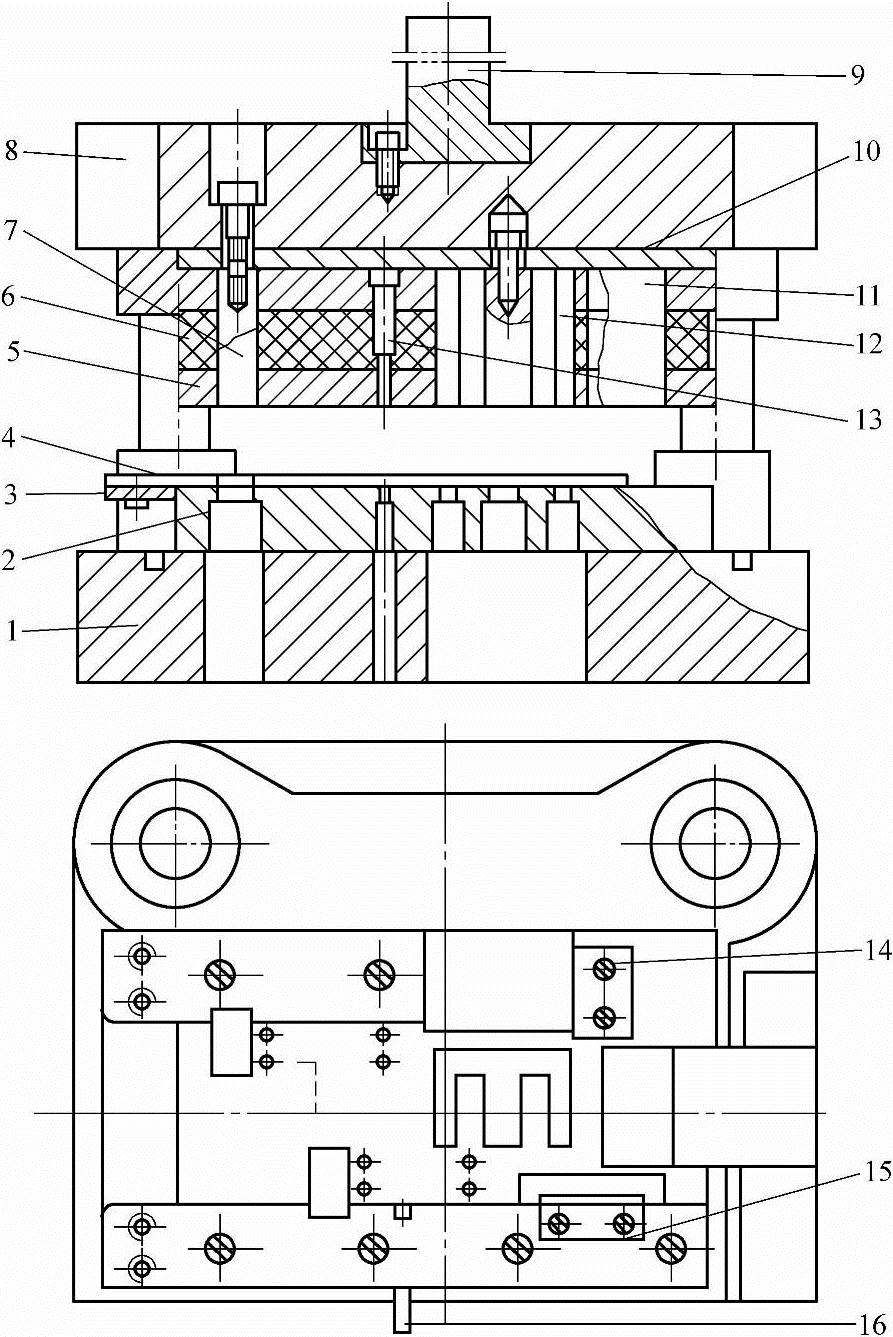

图7-13 变压器铁心多工位级进模结构图
1—下模座 2—凹模板 3—承料板 4—导料板 5—卸料板 6—橡胶 7—侧刃凸模 8—上模座 9—模柄 10—固定板垫板 11—“一”字凸模 12—“山”字凸模 13—冲孔凸模 14—挡块 15—防侧向挡块 16—始用挡料销
