多工位级进模过滤网优化设计

【摘要】:图7-2 排样图3.模具结构设计图7-3所示为过滤网多工位级进模的模具结构图,为确保上、下模对准精度及冲压的稳定性,该模具采用4个精密滚珠钢球导柱;为保证卸料板导向精度,同时保证卸料板与各凸模之间的间隙,在卸料板及凹模固定板上设计了小导套导向。

1.工艺分析

如图7-1所示为过滤网。材料为Q195钢,板厚为0.5mm,料宽410mm,每件的长度不小于800mm(一般冲压出的制件为卷料,在使用时再切断),上面均匀布置方孔4mm×4mm单排计68个。它的网孔与网孔的中心位置公差在0.08mm以内,表面要求平整光洁,不得有毛刺。经分析,该制件可采用如下3种方案。方案1:采用单排连续模来生产,凹模刃口强度较单薄,刃口与刃口之间的距离为2mm,如一个凹模刃口损坏就难以修补,必须更换整体凹模,这样一来凹模刃口寿命低,维修成本高;方案2:采用一出一双排叉开排列方式,凹模刃口与刃口之间的距离为8mm,虽然凹模强度提高了,但满足不了大批量的生产;方案3:采用一出二四排叉开排列方式,成本虽然比方案2有所提高,但保证了凹模的强度,生产效率比方案2提高了1倍。

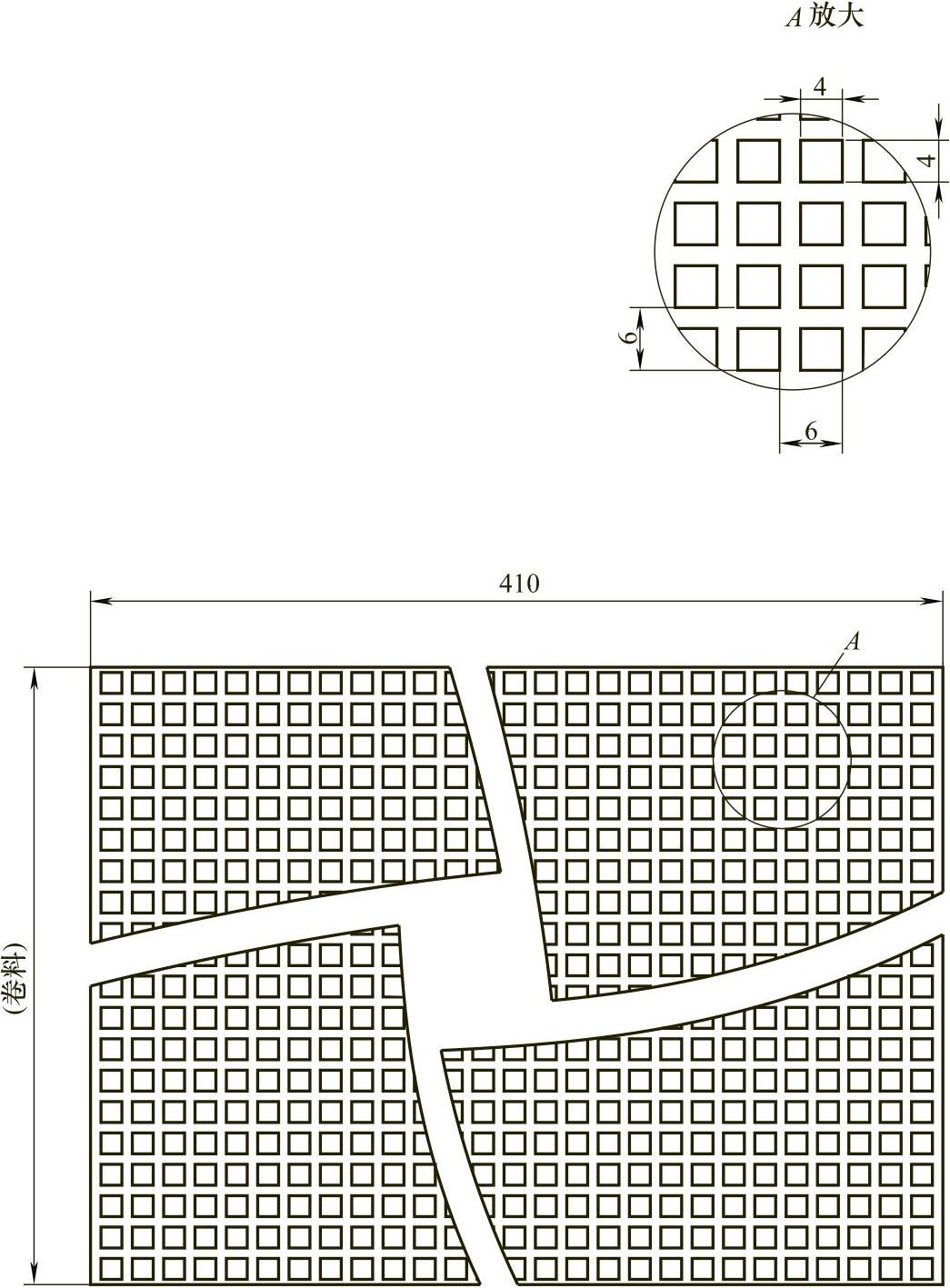

图7-1 过滤网

根据以上3种方案的分析,决定采用方案3:一出二四排叉开排列方式较为合理,满足了大批量的生产。

网孔冲裁与普通冲裁的主要区别为:①凸模需要可靠的导向结构;②压料力要大,约为冲裁力的13%~18%;③冲裁间隙要小,单边约为料厚的2.5%;④由于是级进模,模具的卸料精度要高,冲下的废料不得带回凹模表面,以免下次冲裁时方形废料回跳在带料的表面造成制件压伤。

2.排样设计

该制件采用一出二四排叉开排列方式,排样如图7-2所示。为了简化模具结构,降低制造和维修成本,对该制件排样时,主要考虑以下因素:①生产能力与生产批量;②送料方式;③冲压力的平衡(压力中心);④凹模要有足够的强度;⑤空工位的确定等。在充分分析图7-1及网孔模的冲裁特点基础上,考虑送料、模具结构及制造成本等要素,具体工位安排如下:

工位①:冲68个4mm×4mm的方孔;

工位②:冲另外68个4mm×4mm的方孔。


图7-2 排样图

3.模具结构设计

图7-3所示为过滤网多工位级进模的模具结构图,为确保上、下模对准精度及冲压的稳定性,该模具采用4个精密滚珠钢球导柱;为保证卸料板导向精度,同时保证卸料板与各凸模之间的间隙,在卸料板及凹模固定板上设计了小导套导向。其模具特点如下:

1)为提高材料利用率,该模具采用无导正销定位送料,其送料步距精度完全靠送料器保证,因此对送料器的精度要求高,该送料器采用伺服送料装置。为防止送料时带料窜动严重,在该模具的前后各设计有导料板导料。

2)凸模设计。凸模的设计和制造是本模具的关键。该凸模采用直杆挂台式结构,经过校核,该凸模在冲裁力作用下不会发生抗压失稳。其刃口尺寸为4mm×4mm,材料采用进口的SKDⅡ制造,热处理硬度为60~62HRC。由于凸模数量较多(136件),可以到专业模具标准件厂家定做,从而降低模具的制造成本。

3)凹模设计。该制件年产量较大,为确保冲孔凹模的使用寿命和稳定性,此材料选用SKH51制造,热处理硬度为60~62HRC。此凹模采用镶入式,便于制造和维修更换。

4)模板材料的选用及热处理。本模具结构中的凸模固定板垫板、卸料板垫板及凹模垫板选用Cr12,热处理硬度为53~55HRC;凸模固定板选用45钢,调质320~360HBW;卸料板及凹模固定板选用高铬合金钢Cr12MoV,热处理硬度为55~58HRC。为保证模具的使用寿命,各模板加工的精度尤为重要,主要模板采用慢走丝切割加工。

4.冲压动作原理与使用情况

(1)冲压动作原理 该模具采用伺服送料器传送各工位之间的冲裁工作,靠此装置来保证送料步距及孔与孔之间的间距。冲压前将原材料宽410mm、料厚0.5mm的卷料吊装在料架上,通过整平机将送进的带料整平后再送入伺服送料器内,将伺服送料器的步距调至30mm,用手工将带料送至模具的导料板,直到带料的头部覆盖第一排冲孔凹模,这时伺服送料器调至自动状态,上模下行,卸料板9压紧带料,使带料紧压凹模表面,上模继续下行,增大压料力,同时冲孔凸模6靠卸料板9的导向与保护,进入凹模冲压。当冲压完毕,上模上行,卸料板9卸下箍在凸模6上的带料。这时工位①的68个4mm×4mm的方孔已冲压完毕;再进入工位②冲出另外68个4mm×4mm的方孔。依次循环冲压,将已冲压完毕的带料利用送料装置往后面部分的导料板方向送出,缠绕在另一料盘上。

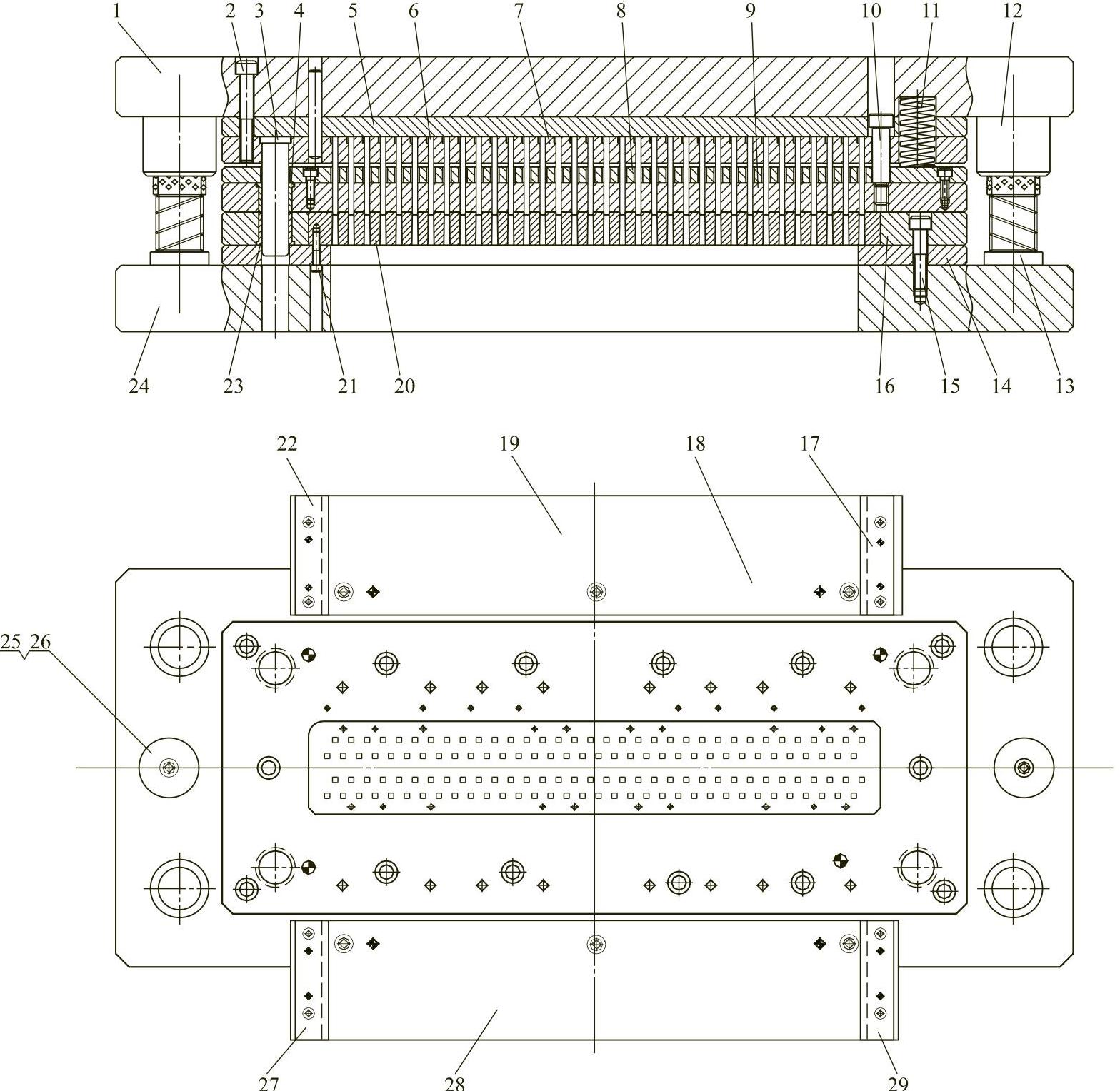

图7-3 过滤网多工位级进模的模具结构图

1—上模座 2—螺钉-1 3—小导柱 4—小导套-1 5—凸模固定板垫板 6—凸模 7—凸模固定板 8—卸料板垫板 9—卸料板 10—卸料螺钉 11—弹簧 12—导套 13—导柱 14—凹模垫板 15—螺钉-2 16—凹模固定板 17—后导料板-1 18—承料板垫板 19—后承料板 20—凹模 21—螺钉-3 22—后导料板-2 23—小导套-2 24—下模座 25—上限位柱 26—下限位柱 27—前导料板-1 28—前承料板 29—前导料板-2

(2)模具在使用中遇到的问题及解决方法 该网板的冲压难点主要在于大批量生产中可能出现的废料回跳现象。废料回跳会造成送料过程中带料的压伤及变形,还会使进给步距发生变化,导致网孔的尺寸差异,严重者造成无法继续送料(见图7-4)。因此必须针对废料回跳现象的产生原因进行分析。引起废料回跳的主要原因及解决方法如下:

1)引起废料回跳的主要原因如下:

①冲裁的形状过于简单。呈方形的废料不易被凹模卡住造成废料回跳。

②冲裁间隙不合理。当冲裁间隙过大或不均匀时,随着冲裁结束后出现的弹性恢复,冲下的废料向实体方向收缩,因其外形尺寸小于凹模,使废料与凹模的咬合力较小而造成废料回跳。

③冲压速度较高也容易造成废料回跳。

④切削油的选用及用量不合适(一般根据材质不同,所选用的切削油也不同)。

⑤凸模过短造成冲切的深度过浅,废料接近凹模的上表面,极易被凸模吸附出凹模而造成废料回跳。

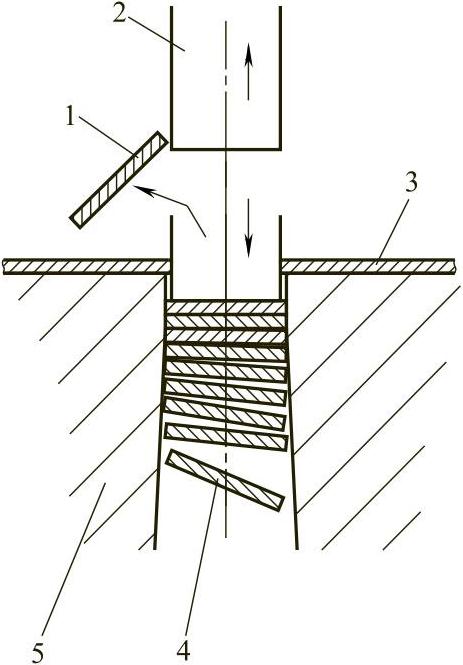

图7-4 废料回跳现象

1—回跳废料 2—凸模 3—带料 4—废料 5—凹模

⑥凸模及凹模刃口过于锋利,废料断面光亮带所占比例多而毛刺小,与凹模之间的摩擦力过小,容易被凸模吸附出凹模而造成废料回跳。

⑦如凹模在设计时做成有一定的落料斜度,经过研磨后使凹模刃口的高度较低,而间隙变大,也可能会造成废料回跳。

⑧带料硬度越高,越容易产生废料回跳。

2)防止废料回跳的解决方法如下:

①凸模采用斜刃口冲裁,以增大材料与凸模之间的摩擦力。

②控制好凸模与凹模之间的冲裁间隙。

③合理控制冲压速度。

④合理选用切削油,尽可能不用黏性大的切削油或把切削油加在材料的下表面,以防止凸模底部粘住废料而造成废料回跳。

⑤严格控制凸模的长度;

⑥空气吸引。加装吸尘器,废料在吸尘器的强力吸引下不易被凸模带出。

⑦定期检查凹模的使用间隙。
