销钉的安装和定位方法
【摘要】：图6-213 圆柱销配合长度图6-214a所示为最常用的销钉安装方法，安装后的销钉头部均应在上下模板之内。图6-214b所示销钉的一端有螺纹，供拆卸使用。图6-214c是被定位的板件销孔做成台肩孔，拆装时利用小孔将销钉顶出。图6-214d、e是在淬硬的板件上镶入软钢套，用来配作销钉孔，便于加工。图6-214 销钉的定位形式图6-214f是在三块厚板件的情况下，用两个销钉定位。图6-214g与图6-214b的使用功能相同，只是为了减少配合长度将上面一块板件的销孔口部扩大。
销钉有圆柱销和圆锥销之分。在多工位级进模中主要起定位作用，同时也承受一定的侧向力。销钉通常作为定位模具零件并与紧固螺钉配合使用。
由于圆柱销的使用更广更多，习惯上把圆柱销简称为销钉或定位销。模具中比较常用的直径有ф4mm、ф6mm、ф8mm、ф10mm、ф12mm几种。销钉的头部应倒角或倒圆，这样拆装过程中，经锤打其头部有些变大也不影响继续使用。
销钉应淬硬处理，表面磨光，保证尺寸精度，以保持足够的硬度和使用寿命。图6-213所示为圆柱销配合长度示意图。一般情况下，圆柱销最小配合长度H≥2d。

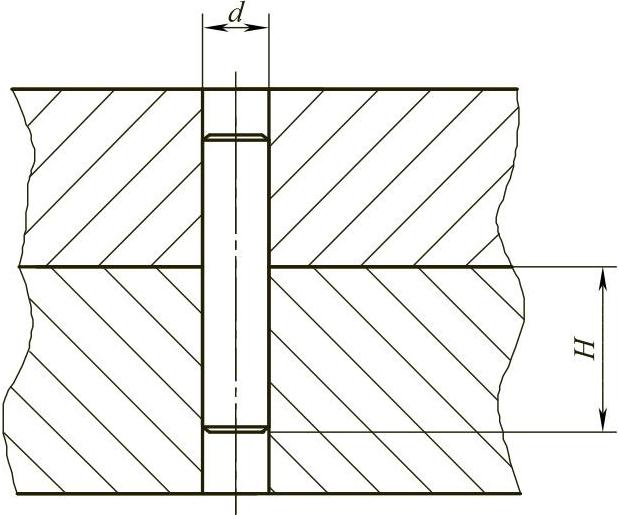

图6-213 圆柱销配合长度
图6-214a所示为最常用的销钉安装方法，安装后的销钉头部均应在上下模板之内。
图6-214b所示销钉的一端有螺纹，供拆卸使用。为了便于拆装，销钉与销钉孔配合不能过紧，按过渡配合即可。这种销钉装入时孔内有空气，主要用于模具工作零件表面不能损坏的场合。拆卸时，用拔销器上的螺钉拧紧销钉的螺孔，即可拔出。
图6-214c是被定位的板件销孔做成台肩孔，拆装时利用小孔将销钉顶出。
图6-214d、e是在淬硬的板件上镶入软钢套，用来配作销钉孔，便于加工。但软钢套一般的情况下要设计防转动处理。

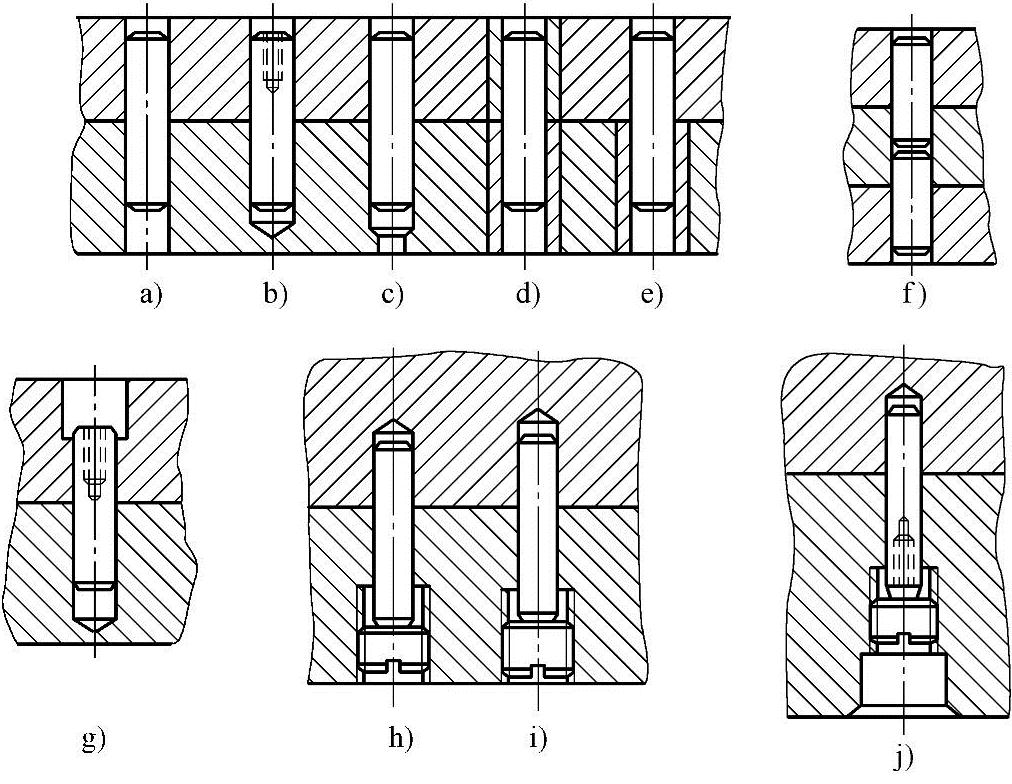

图6-214 销钉的定位形式
图6-214f是在三块厚板件的情况下，用两个销钉定位。板件薄时也可用一个销钉定位三块板件。
图6-214g与图6-214b的使用功能相同，只是为了减少配合长度将上面一块板件的销孔口部扩大。
图6-214h、i是用螺塞压紧销钉、防止销钉松动后掉出，一般比较适合于模具的上模部分。图示的销钉被压紧端都有螺孔（未画出），便于取出。
图6-214j的特点与图6-214g～i相同。
