常用侧向冲压滑块复位结构优化方案
【摘要】：滑块在斜楔的作用下侧向冲压，需要有可靠、及时而准确的复位。滑块的复位主要有弹性复位和刚性复位两种。该装置适用于侧向冲压移动距离s较小的中、小型模具。如图6-182b所示，该结构设置在模具冲压区外，因空间较大，也可以使用较大力矩的弹簧，因此复位力也较大。如图6-183所示，该模具的结构是：在冲压结束后，模具回程时，利用斜楔自身的作用使滑块复位。
滑块在斜楔的作用下侧向冲压，需要有可靠、及时而准确的复位。滑块的复位主要有弹性复位和刚性复位两种。
1.弹性复位
弹性复位一般采用弹簧力复位。如图6-182a所示，该结构设置在模具内，因空间有限，一般只能使用较小的弹簧，因此复位力也较小。该装置适用于侧向冲压移动距离s较小的中、小型模具。
如图6-182b所示，该结构设置在模具冲压区外，因空间较大，也可以使用较大力矩的弹簧，因此复位力也较大。该装置适用于侧向冲压移动距离s较大的模具。
2.刚性复位
刚性复位为机械复位，一般是通过斜楔对滑块作往复力的传递来实现。如图6-183所示，该模具的结构是：在冲压结束后，模具回程时，利用斜楔自身的作用使滑块复位。图6-183a所示的结构刚性较好，动作可靠，但磨损较大。图6-183b所示的结构以滚轮代替斜面，运动时为点、线接触，磨损小，但刚性差，比较适合于小型模具。

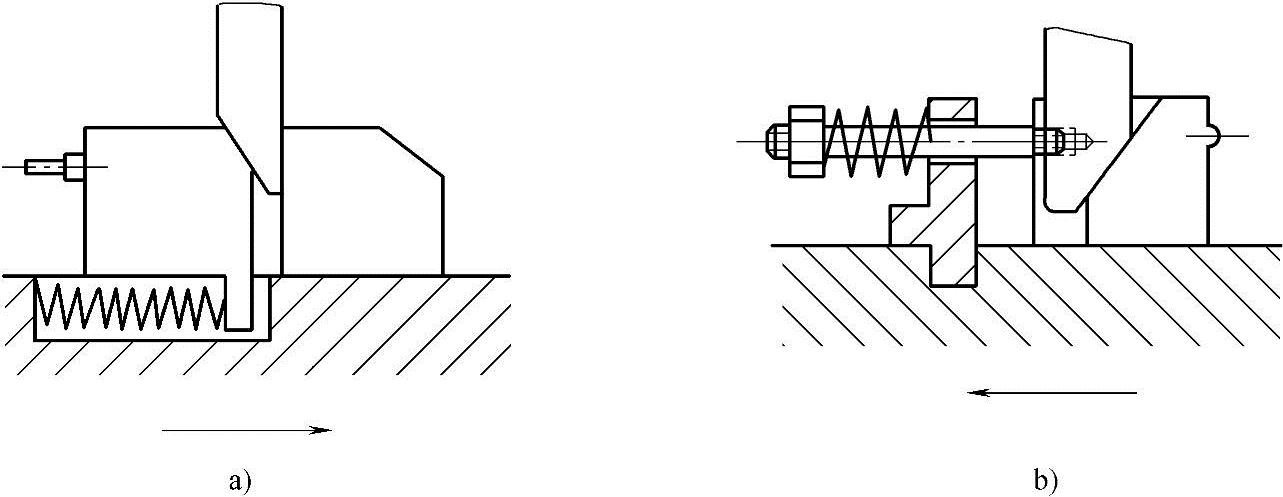

图6-182 弹性复位装置
图6-183 刚性复位装置
当模具侧向冲压工作零件在对冲压件弯曲时，有时会受到厚料的偏差、模具制造累积误差以及弯曲成形工艺的影响，导致凸、凹模局部干涉，在这种情况下，采用刚性复位较为可靠。因为刚性复位机构兼有侧向冲压和复位双重功能。
