侧向冲压斜楔与滑块的设计要点

2023-06-26 理论教育版权反馈

【摘要】：2）滑块的长度尺寸L2应保证当斜楔开始推动滑块时，推力的合力作用线处于滑块长度之内，如图6-177所示。表6-88 α与s/s1的关系2）滑块倾斜运动。图6-180 滑块水平运动s—滑块行程 s1—斜楔行程图6-181 滑块倾斜运动s—滑块行程 s1—斜楔行程表6-89 α和β与s/s1的关系

1.斜楔、滑块的尺寸设计要点

1）斜楔的有效行程s₁应大于滑块行程s，即s₁>s。滑块作水平运动的斜楔角度α一般可取40°。

2）滑块的长度尺寸L₂应保证当斜楔开始推动滑块时，推力的合力作用线处于滑块长度之内，如图6-177所示。

3）合理的滑块高度H₂应小于滑块的长度L₂，它们之间的关系一般取L₂：H₂=（2～1）：1。

图6-176 双斜面三段配合面斜楔

图6-177 滑块尺寸关系图

4）为了保证滑块运动的平稳，滑块的宽度B₂一般应小于或等于滑块长度的2.5倍。

5）斜楔尺寸H₁、L₁基本上可按不同的模具结构要求进行设计，但必须有可靠的挡块，以保证斜楔正常工作。

2.斜楔的设计

（1）斜楔的受力分析斜楔与滑块斜面接触状态下的受力情况如图6-178和图6-179所示。

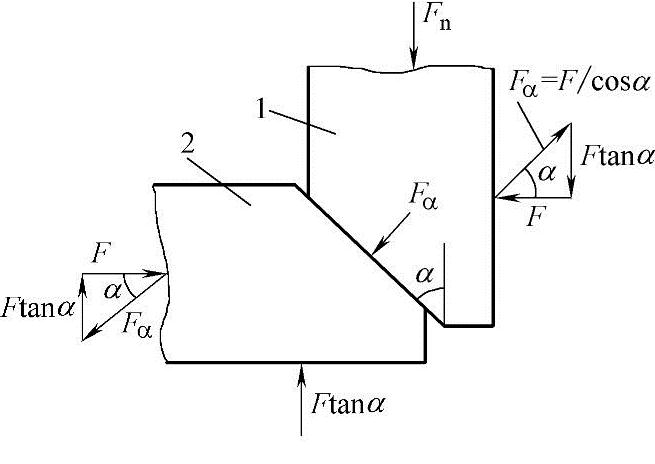

图6-178 滑块水平运动受力图

1—斜楔 2—滑块 F—冲裁力 F_α—楔块接触面的正压力F_α=F/cosα α—斜楔角度F_n—压力机滑块垂直压力 F_n=F/sinαcosα

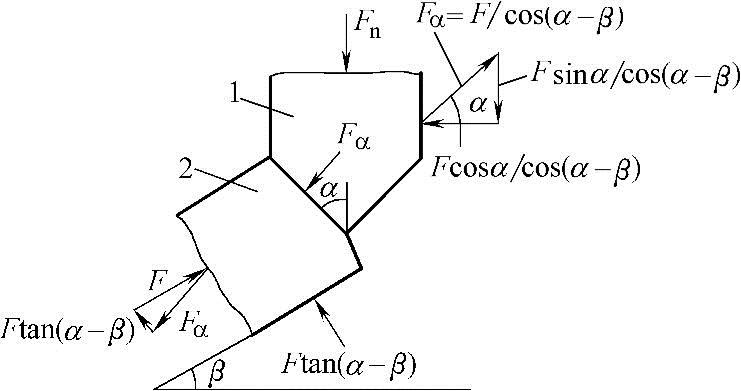

图6-179 滑块倾斜运动受力图

1—斜楔 2—滑块 F—冲裁力 α—斜楔角度 β—滑块倾斜角度 F_α—楔块接触面的正压力F_α=F/cos（α-β）F_n—压力机滑块的垂直压力F_n=F/sinαcos（α-β）

（2）斜楔的角度与尺寸

1）滑块水平运动。斜楔角度α一般取40°，为了增大行程s，可取45°、50°，在行程要求很大，又受到结构限制的特殊情况下，可取55°或60°。滑块水平运动如图6-180所示。α与s/s₁的关系见表6-88。

表6-88 α与s/s₁的关系

2）滑块倾斜运动。斜楔角度α一般取45°；为了增大行程s，可取50°、60°；在行程要求很大，又受到结构限制的特殊情况下，可取65°或70°，但需使90°-α+β≥45°，滑块行程s与斜楔行程s₁的比值s/s₁=sinα/cos（α-β）。滑块倾斜运动如图6-181所示。α和β与s/s₁的关系见表6-89。

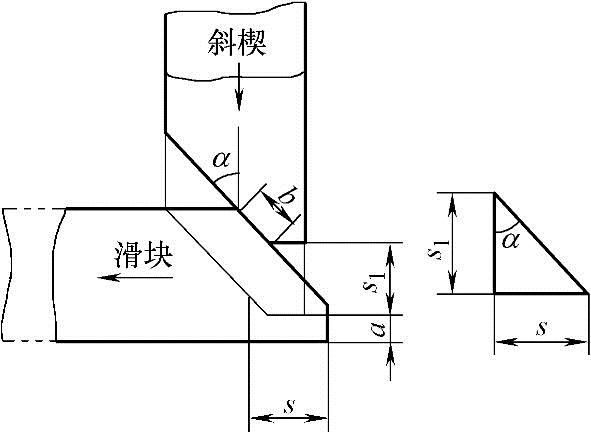

图6-180 滑块水平运动

s—滑块行程 s₁—斜楔行程（a>5mm；b≥滑块斜面长度/5）

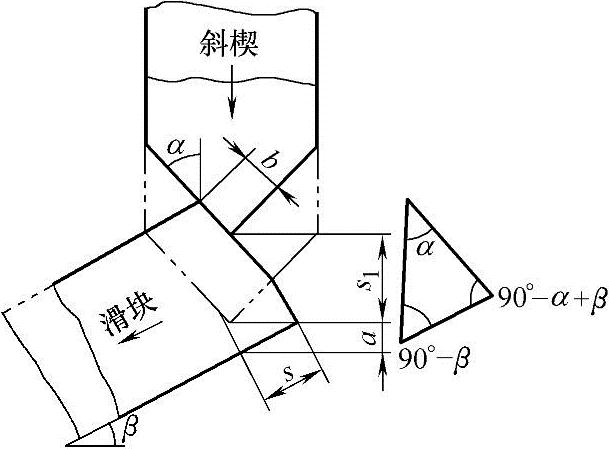

图6-181 滑块倾斜运动

s—滑块行程 s₁—斜楔行程（a>5mm；b≥滑块斜面长度/5）

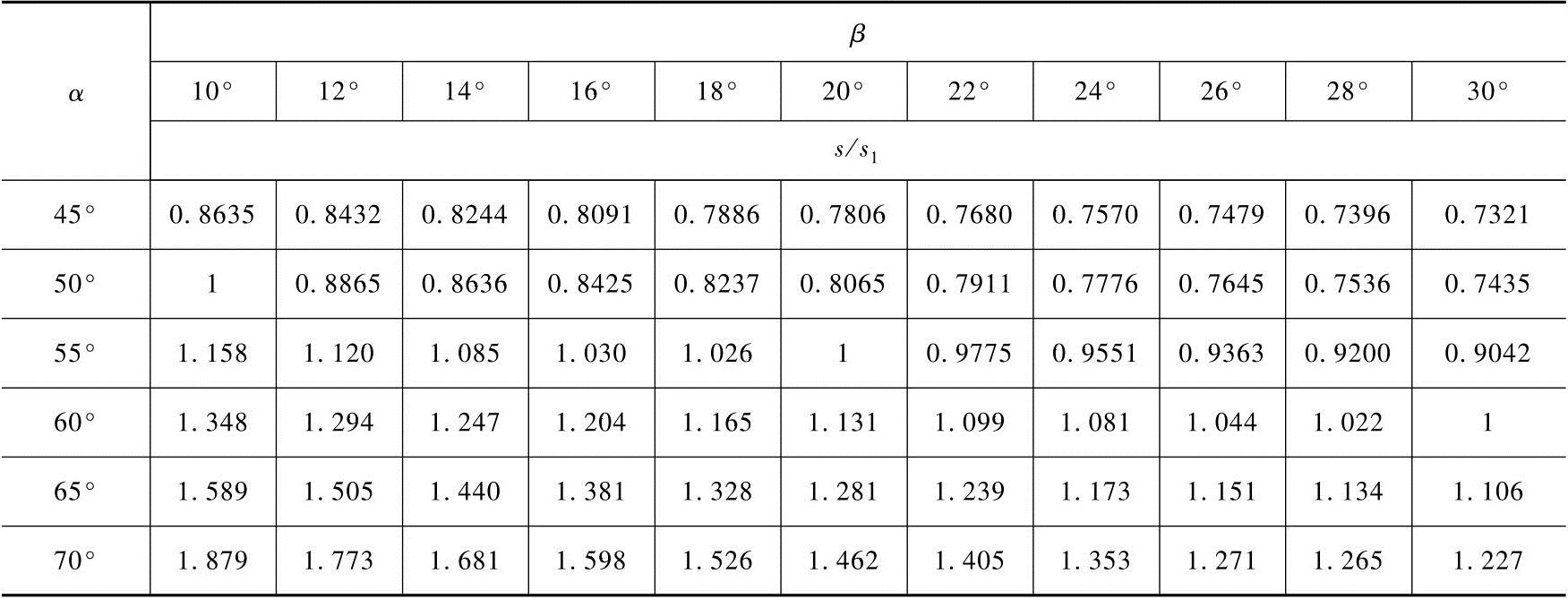

表6-89 α和β与s/s₁的关系
