在多工位级进模中顶出装置主要是对制件或废料具有顶出作用。图6-169所示为常用弹顶装置结构。图6-169a为弹簧顶出装置;图6-169b为橡皮顶出装置。这两种结构所占空间大,顶出力也大,弹顶的部分一般都装在模座的下面,使用时要考虑压力机工作台孔大小的位置。如压力机工作台面孔过小,那么在模具闭合高度允许的条件下加下模垫块。为保证顶出装置动作灵活、平稳、可靠,顶杆的长度必须一样平齐,顶件器高出凹模平面要适当。推板和顶杆应有一定的硬度,以免长时间使用引起变形。
图6-170所示为多工位级进模中部分安装在模具内部的顶出装置。图6-170a结构简单、紧凑,在顶出力不大的场合应用最多;图6-170b为多弹簧顶出结构,顶件力较大;图6-170c为内外弹簧顶出结构,此结构内外弹簧的旋向要相反。
图6-171所示为两种标准结构的弹顶器,它和图6-169所示的结构相比,共同点是弹顶部分均装在模具的外面使用。图6-171a使用时要固定在下模座上,而图6-171b一般放在压力机的工作台孔内使用,并且小的废料可通过中间的空心管往下落。弹压力的大小可通过调节螺母1得到。

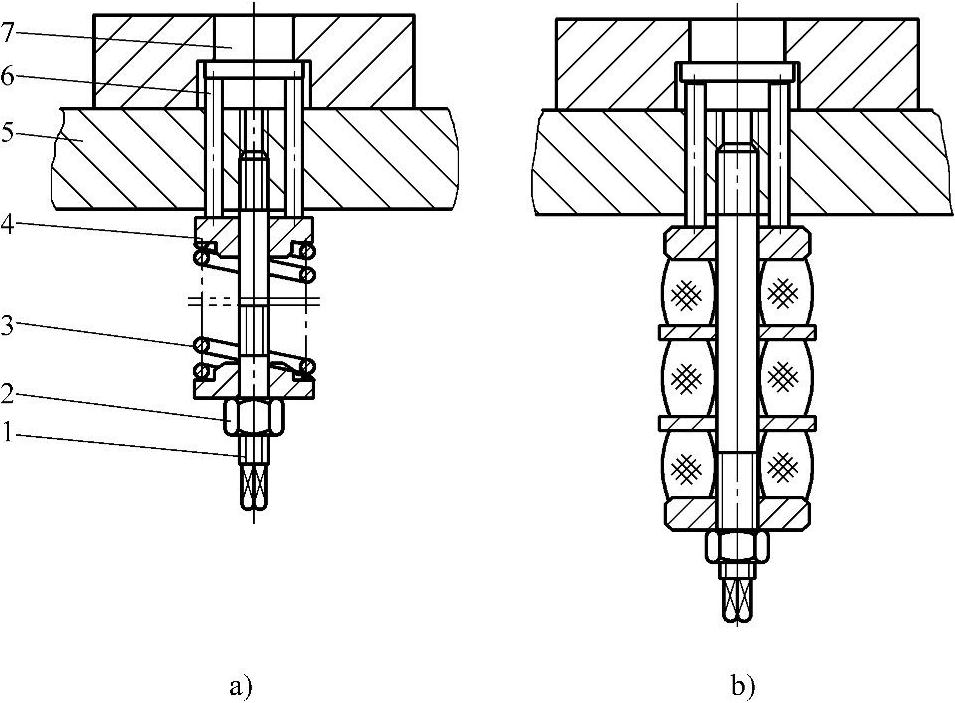

图6-169 常用弹顶装置结构
1—螺杆 2—螺母 3—弹簧 4—推板 5—下模座 6—顶杆 7—顶件器
图6-170 模具内部的顶出装置
1—螺塞 2—弹簧 3—顶件器 4—凹模 5—下模座

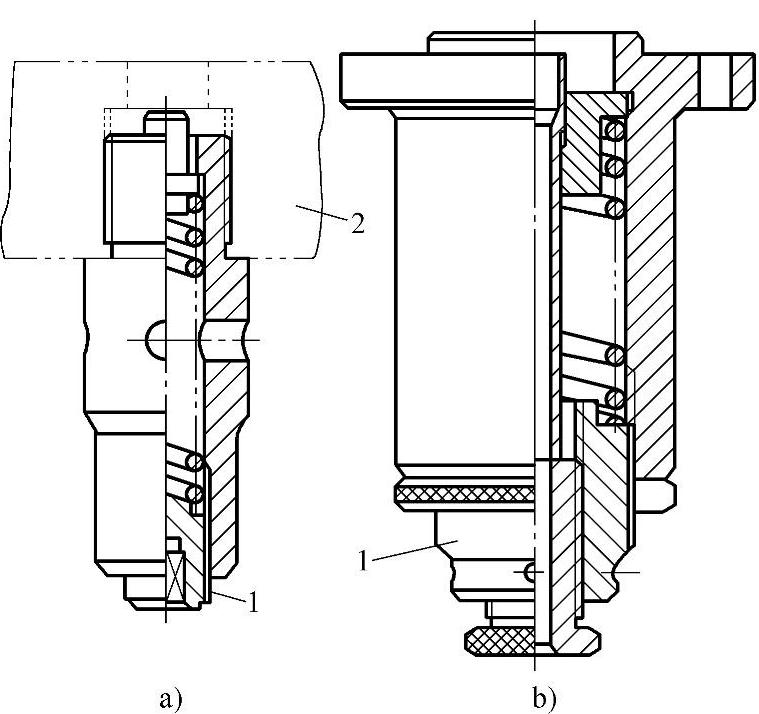

图6-171 模具通用弹顶器
1—调节螺母 2—下模座
