固定卸料装置的设计和应用
【摘要】：固定卸料装置是由固定卸料板通过导料板用螺钉直接固定在下模部分上。悬臂式固定卸料装置 图6-151所示为悬臂式固定卸料装置，图6-151a所示为局部悬臂式固定卸料连续拉深模的结构，也可以用于冲裁、弯曲等成形。由于加大凹模与卸料板之间的空间，冲制后的制件可利用安装推件装置使制件逸出模具，同时操作也较方便。图6-153 半固定式卸料装置
固定卸料装置是由固定卸料板通过导料板用螺钉直接固定在下模部分上。
（1）悬臂式固定卸料装置 图6-151所示为悬臂式固定卸料装置，图6-151a所示为局部悬臂式固定卸料连续拉深模的结构，也可以用于冲裁、弯曲等成形。此结构方式主要用于薄料的制件，其优点是在连续冲压中便于观察，通常与下模板固定的一侧设置在后面，开口的一侧在前面；图6-151b主要用于制件板料t≥3mm的冲裁加工，特别对于单排套冲的模具，便于操作者观察。

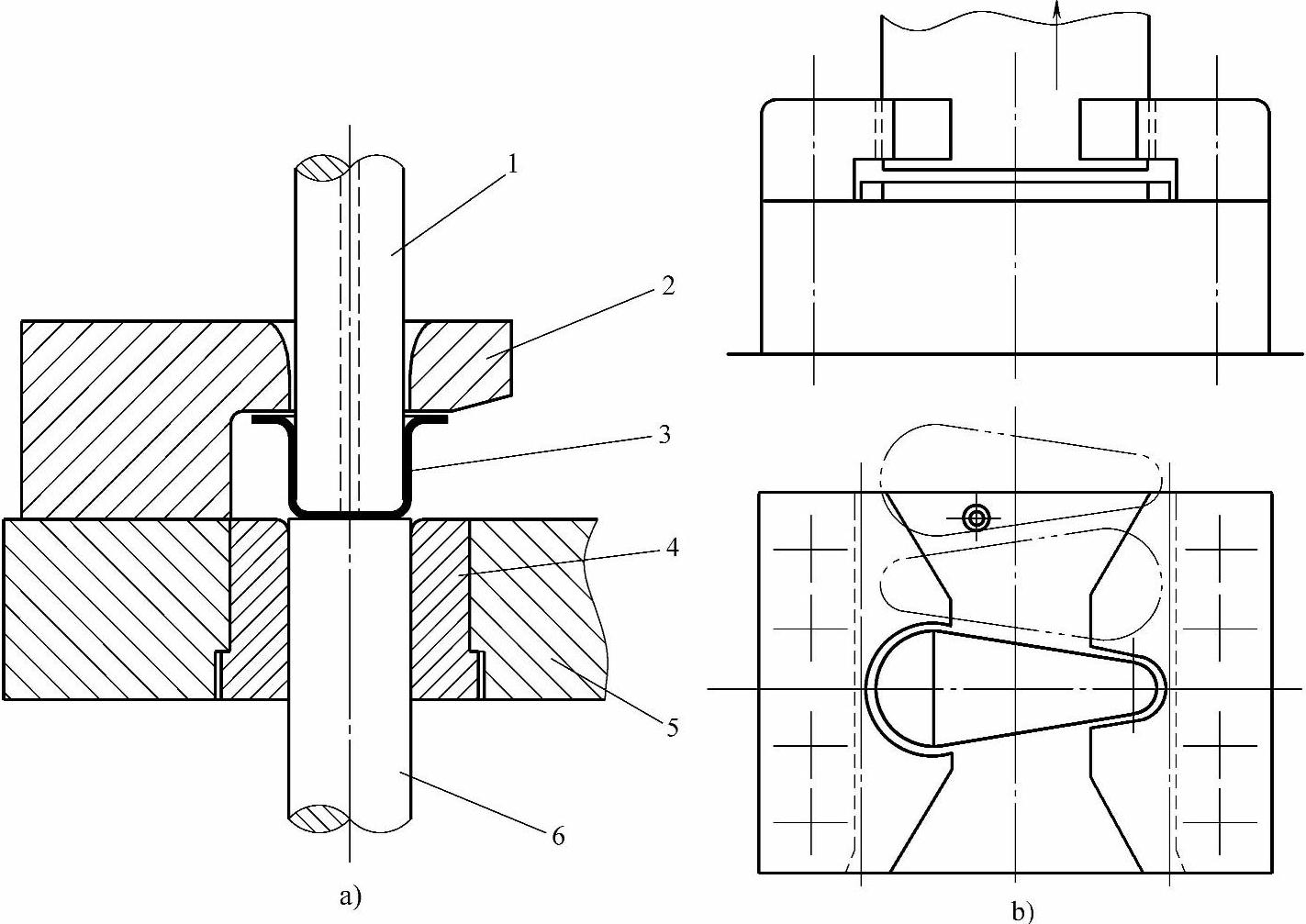

图6-151 悬臂式固定卸料装置
1—拉深凸模 2—局部悬臂式固定卸料装置 3—带料（条料）中的工序件 4—拉深凹模 5—凹模固定板 6—顶杆
（2）平板式固定卸料装置 图6-152所示为平板式固定卸料装置，它一般适用于制件板料t≥0.8mm。常见的平板式固定卸料装置如图6-152a所示，其优点为导料板装配调整方便；图6-152b所示的卸料板同时具有导料槽功能；图6-152c一般用于双排套冲结构，可以减少凹模的外形尺寸，一般用于条料手工送料的多工位级进模；图6-152d一般适用于较厚材料的制件冲孔模。由于加大凹模与卸料板之间的空间，冲制后的制件可利用安装推件装置使制件逸出模具，同时操作也较方便。

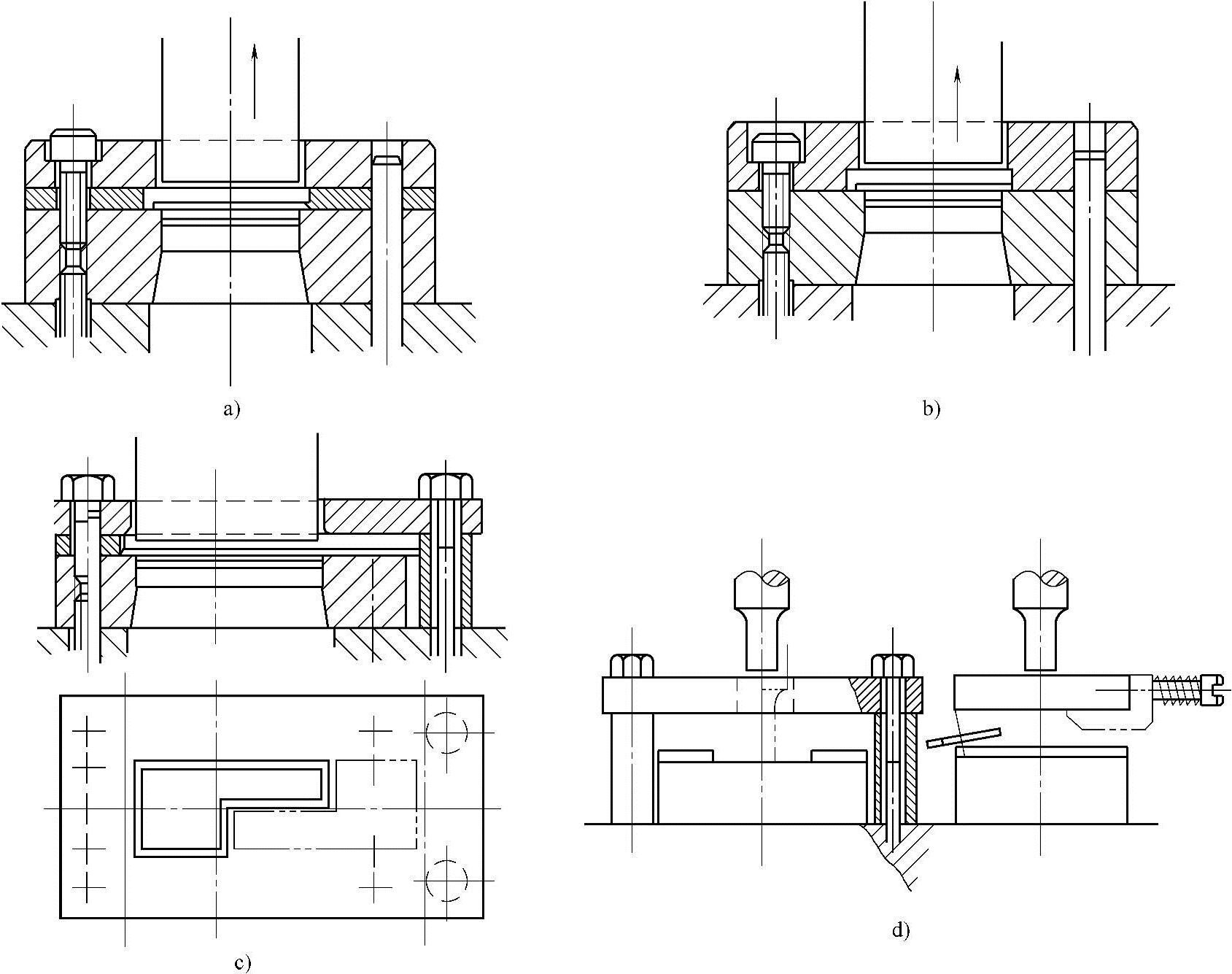

图6-152 平板式固定卸料装置
（3）半固定式卸料装置 图6-153所示为半固定式卸料装置，适用范围与图6-152d相同，不同的是它采用了弹性机构的固定卸料板，但弹簧的弹力并不用于卸料（这有别于弹压卸料板），而是为了减小凸模的长度，使卸料板借用弹簧压缩功能，并有一定的滑动空间，最终回到固定卸料位置卸料。
图6-153 半固定式卸料装置
