多工位级进模中固定板设计及刚性强度要求分析
【摘要】：在多工位级进模中，固定板可分为凸模固定板和凹模固定板。因此对于多工位级进模中的固定板刚性和强度方面更要高些。如图6-130所示，凸模固定板采用分段组合式结构，分别把凸模固定板和凸模垫板组合在上模座上。
在多工位级进模中，固定板可分为凸模固定板（简称固定板，见图6-128）和凹模固定板（也称下模板，见图6-129）。

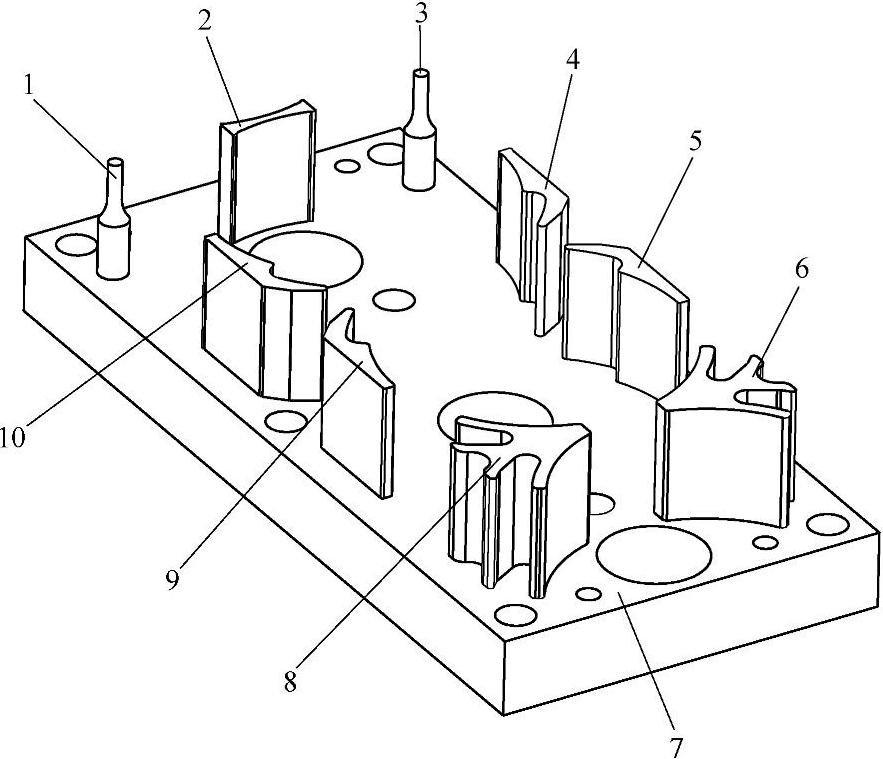

图6-128 凸模固定板结构组合图
1、3—圆形凸模 2、4～6、8～10—异形凸模 7—凸模固定板
图6-129 凹模固定板结构组合图
1、10—外导料板同内导料板合为一体的结构形式 2～4、7～9—凹模 5—凹模固定板 6—成形凹模 11—承料板
凸模固定板除安装固定各凸模外，还要在相应位置安装导正销、斜楔、小导柱、弹压卸料零部件等。凹模固定板主要安装凹模镶件、内导料板（或浮动导料销）、顶杆等零部件。因此对于多工位级进模中的固定板刚性和强度方面更要高些。一般材质采用45钢、40Cr、CrWMn或Cr12MoV等微变形合金工具钢制造，热处理最低硬度43～48HRC，高时取55～58HRC。在大型的多工位级进模中可选用45钢，不用淬火处理。
固定板外形一般与卸料板、凹模固定板相同。对于小型多工位级进模，常用整体式，结构紧凑；对于中、大型的多工位级进模，采用整体式固定板外形尺寸会较大，不便于加工，可以分段组合。如图6-130所示，凸模固定板采用分段组合式结构，分别把凸模固定板和凸模垫板组合在上模座上。

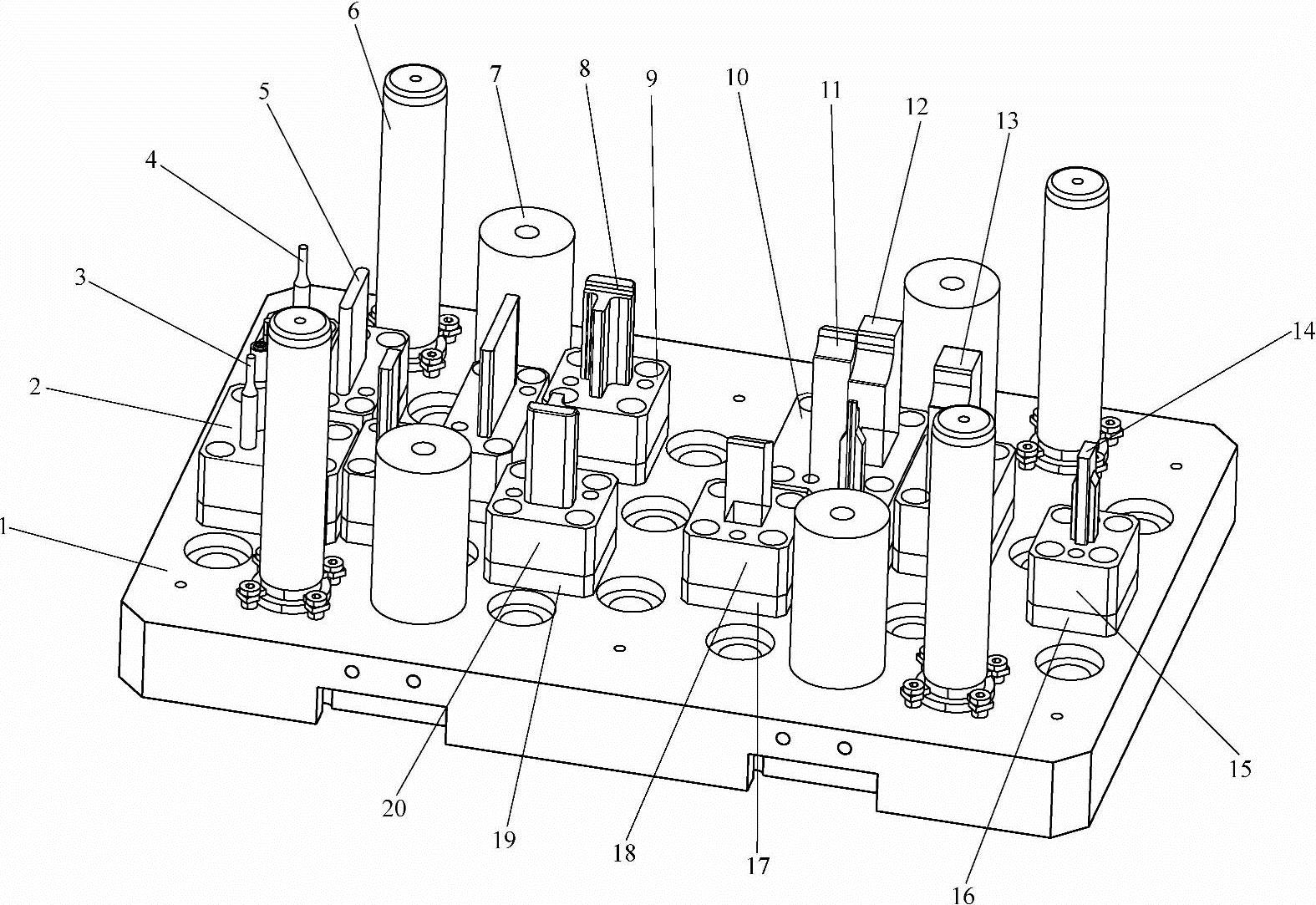

图6-130 采用分段组合式结构的凸模固定板
1—上模座 2、9、10、15、18、20—凸模固定板 3、4—圆形凸模 5、8、14—异形凸模 6—导柱 7—限位柱 11、12、13—成形凸模 16、17、19—凸模垫板
