导向装置部件及材料规格表

【摘要】:表6-54 滑动导向导套———A型 (续)注:1.表图中导套滑动部分的圆柱度见表6-55。表6-61 保持圈 (续)3.可卸导向装置组件滑动导向可卸导柱组件表6-62 滑动导向可卸导柱组件 (续)(续)(续)滚动导向可卸导柱组件表6-63 滚动导向可卸导柱组件 (续)4.可卸导柱滑动导向可卸导柱 滑动导向可卸导柱材料一般采用20Cr,表面渗碳深度0.8~1.2mm,硬度58~62HRC,其结构和规格尺寸见表6-64。

1.导柱、导套

(1)滑动导向导柱 导向导柱材料由制造者选定,推荐采用20Cr、GCr15。20Cr渗碳深度0.8~1.2mm,硬度58~62HRC;GCr15硬度58~62HRC。

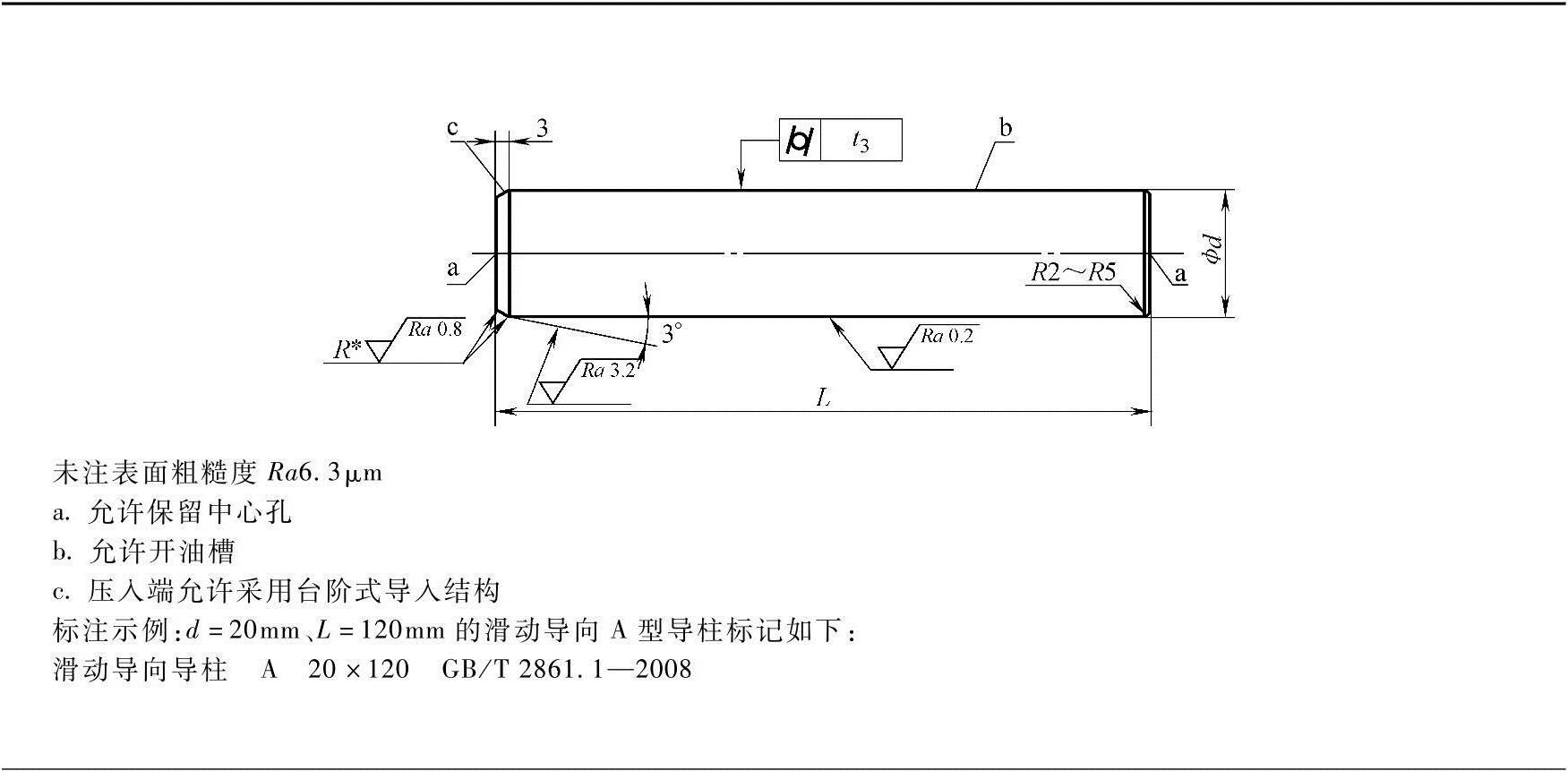

1)滑动导向导柱———A型(见表6-50)

表6-50 滑动导向导柱———A型(摘自GB/T 2861.1—2008) (单位:mm)


(续)


注:1.R*由制造者确定。

2.表图(包括表6-52、表6-58、表6-64和表6-65中的附图)中导柱滑动部分的圆柱度(t3)见表6-51。

表6-51 导柱滑动部分的圆柱度(摘自JB/T 8071—2008) (单位:mm)


2)滑动导向导柱———B型(见表6-52)。

表6-52 滑动导向导柱———B型(摘自GB/T 2861.1—2008)


(续)


(续)


注:1.R*由制造者确定。

2.Ⅰ级精度模架采用dh5,Ⅱ级精度模架采用dh6。

3.表图中导柱滑动部分轴心线对固定部分轴线的同轴度(фt4)见表6-53。

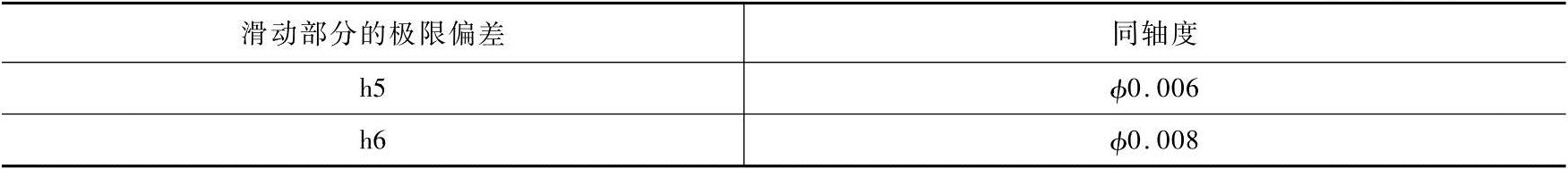

表6-53 导柱滑动部分轴心线对固定部分轴线的同轴度(摘自JB/T 8071—2008) (单位:mm)


(2)滑动导向导套 滑动导向导套材料由制造者选定,推荐采用20Cr、GCr15。20Cr渗碳深度0.8~1.2mm,硬度58~62HRC;GCr15硬度58~62HRC。

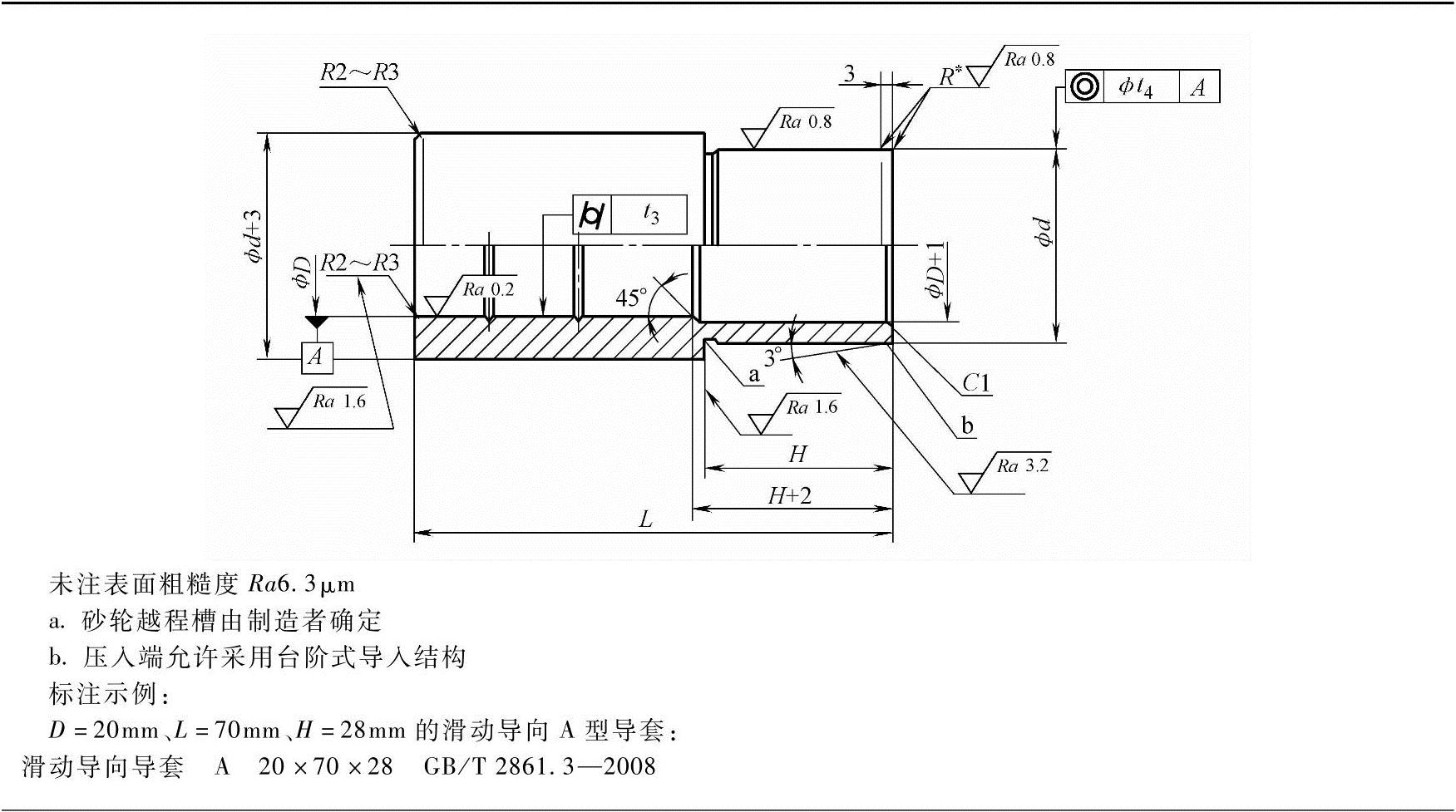

1)滑动导向导套———A型(见表6-54)。

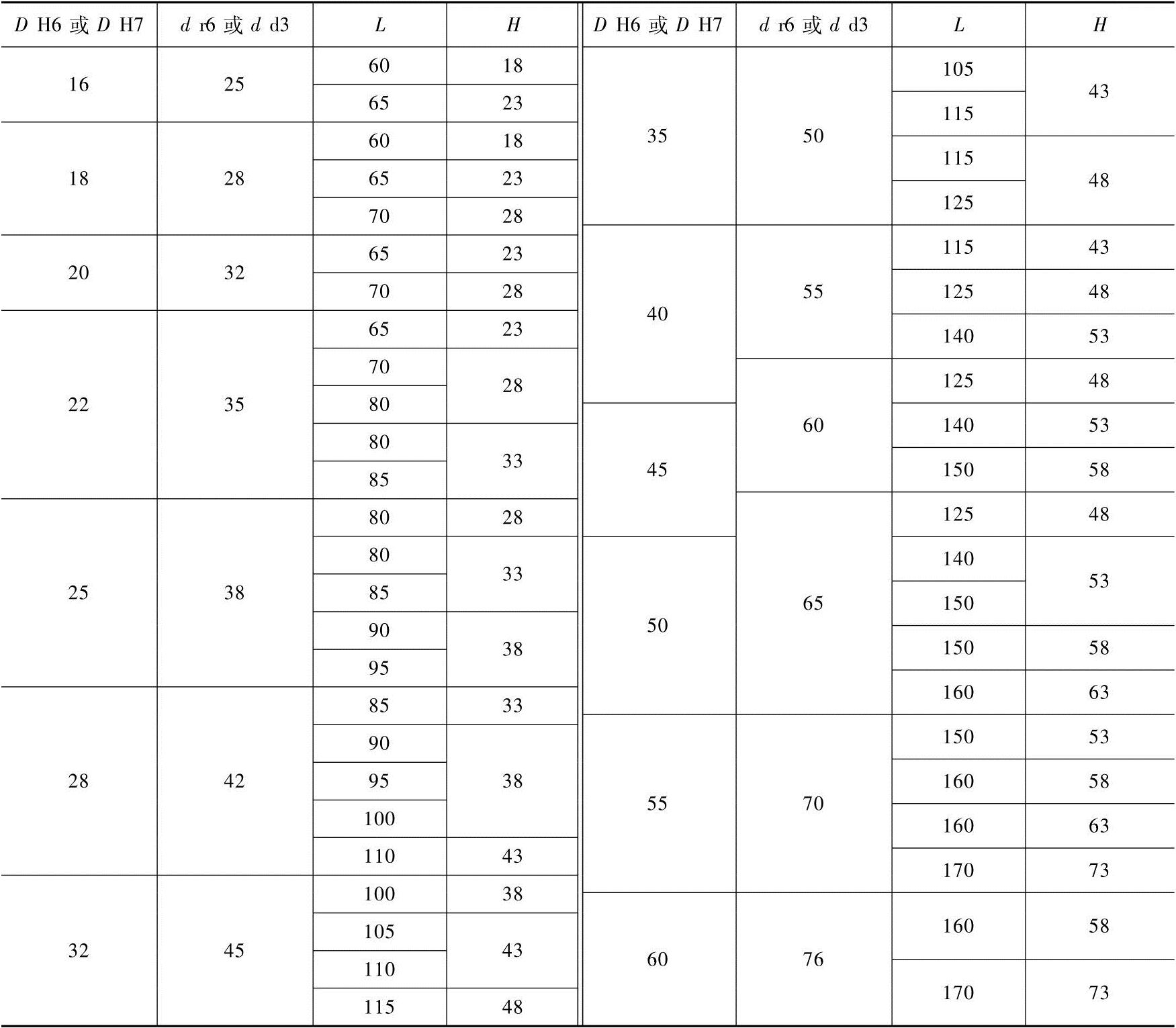

表6-54 滑动导向导套———A型(摘自GB/T 2861.3—2008) (单位:mm)


(续)


注:1.表图(包括表6-57和表6-59中的附图)中导套滑动部分的圆柱度(t3)见表6-55。

2.表图(包括表6-57中的附图)中导套固定部分轴心线对滑动部分轴线的同轴度(фt4)见表6-56。

3.油槽数量及尺寸由制造者确定。

4.R*由制造者确定。

5.Ⅰ级精度模架导柱采用D H6,Ⅱ级精度模架导柱采用D H7。

6.导套压入式采用d r6,粘接式采用d d3。

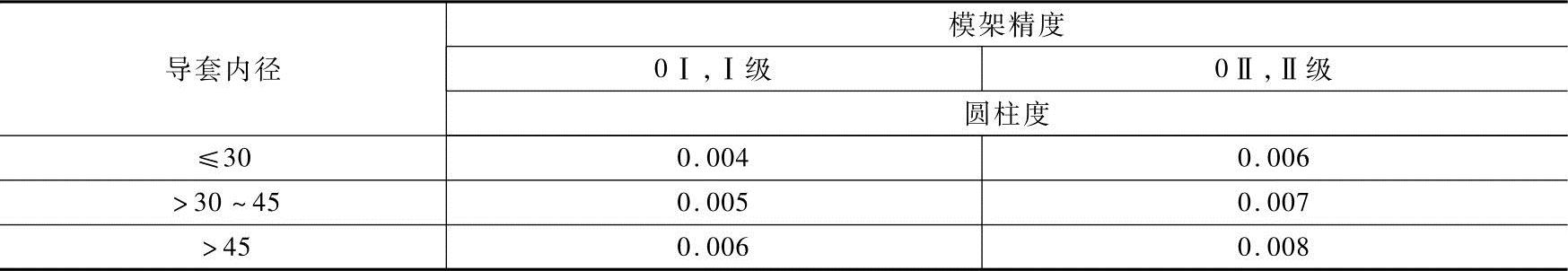

表6-55 导套滑动部分的圆柱度(摘自JB/T 8071—2008) (单位:mm)


表6-56 导套固定部分轴心线对滑动部分轴线的同轴度(摘自JB/T 8071—2008) (单位:mm)


2)滑动导向导套———B型(见表6-57)。

表6-57 滑动导向导套———B型(摘自GB/T 2861.3—2008) (单位:mm)


(续)


注:0Ⅰ级精度模架导套采用D H6,0Ⅱ级精度采用DH7。

(3)滚动导向导柱 滚动导向导柱材料由制造者选定,推荐采用20Cr、GCr15。20Cr渗碳深度0.8~1.2mm,硬度60~64HRC;GCr15硬度60~64HRC。

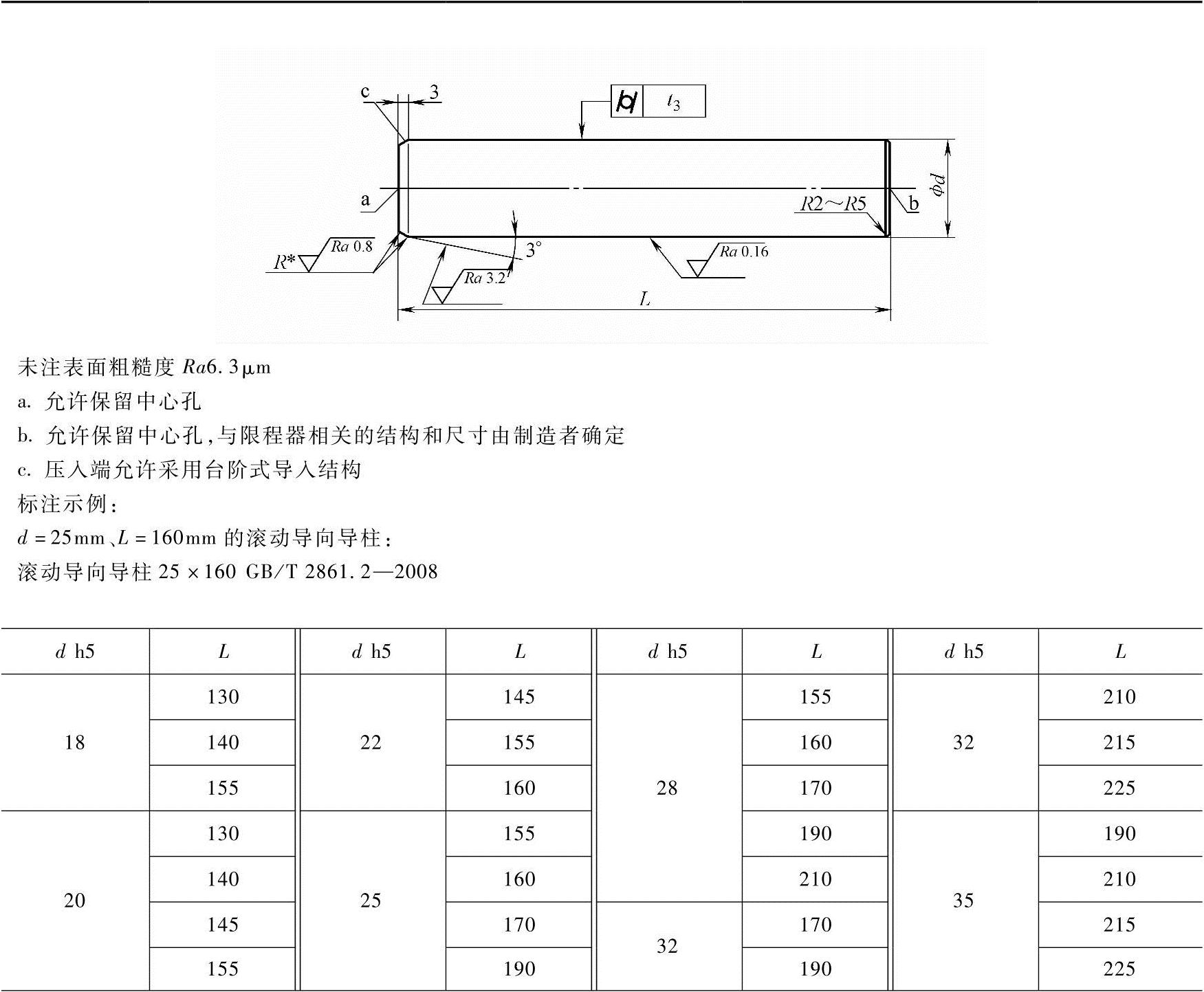

滚动导向导柱的结构和尺寸规格见表6-58。

表6-58 滚动导向导柱(摘自GB/T 2861.2—2008) (单位:mm)


(续)


注:R*由制造者确定。

(4)滚动导向导套 滚动导向导套材料由制造者选定,推荐采用20Cr、GCr15。20Cr渗碳深度0.8~1.2mm,硬度60~64HRC;GCr15硬度60~64HRC。

滚动导向导套的结构和尺寸规格见表6-59。

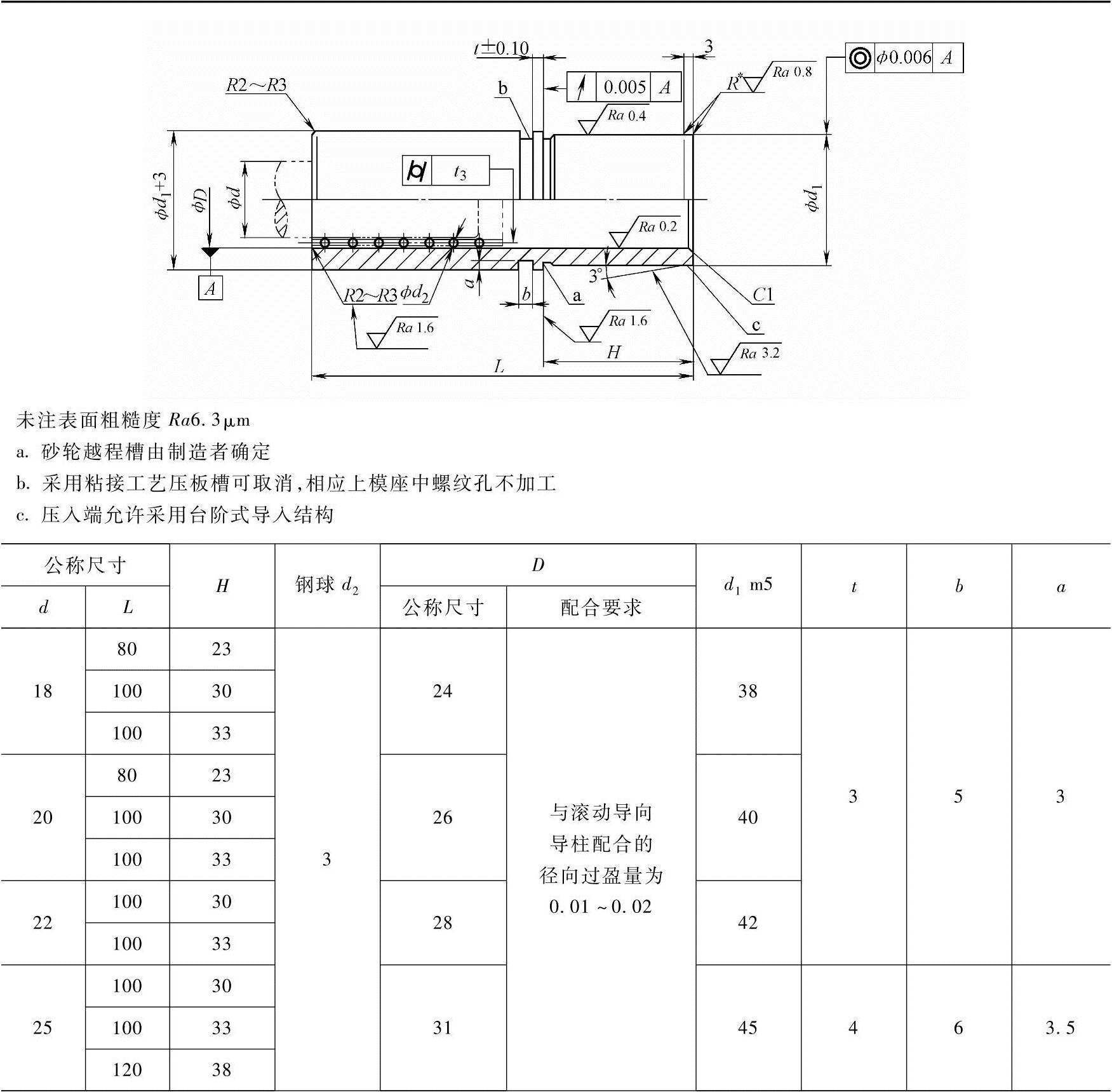

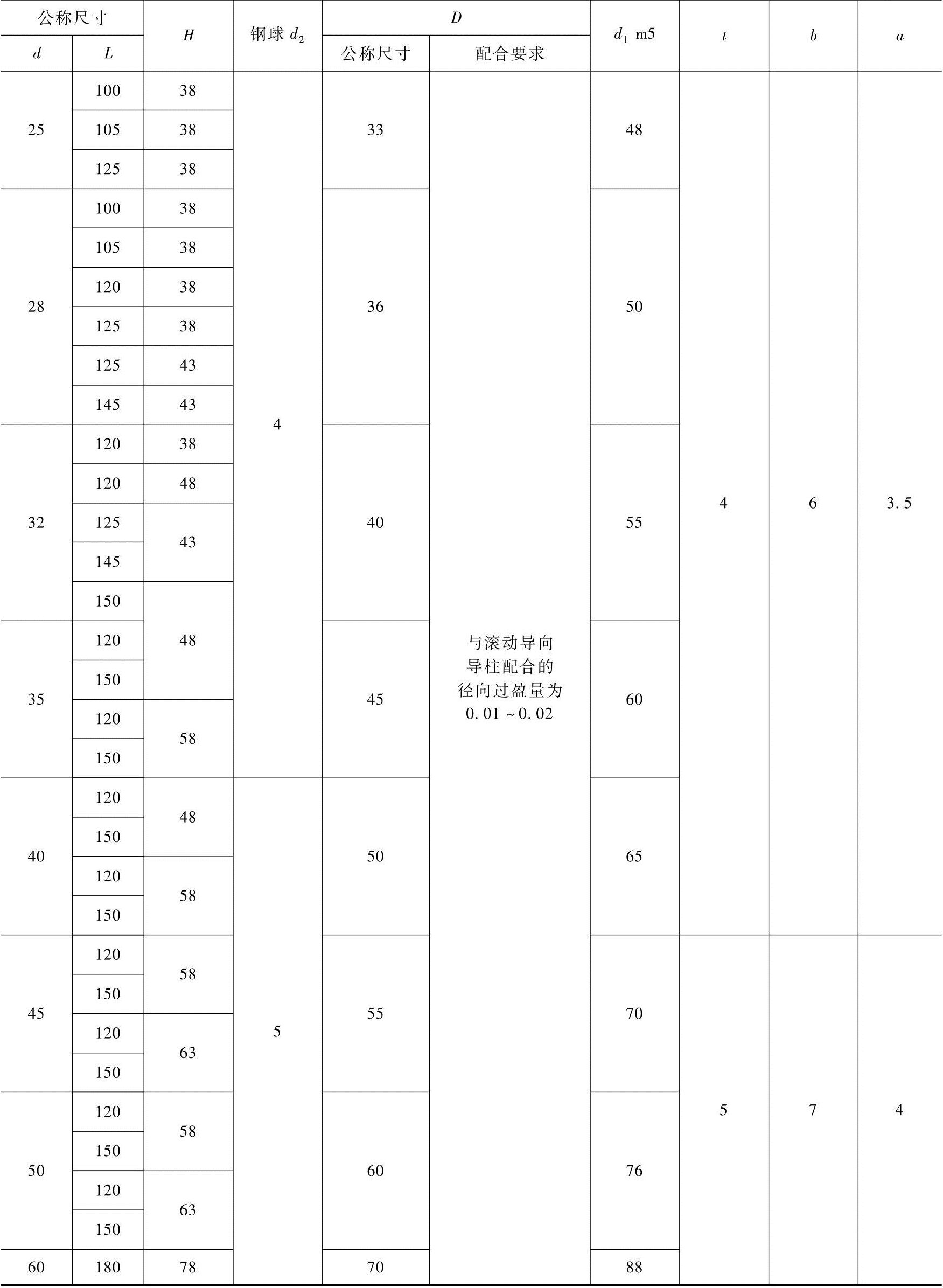

表6-59 滚动导向导套(摘自GB/T 2861.4—2008) (单位:mm)


(续)


注:1.导套压入式采用d r6,粘接式采用d d3。

2.R*由制造者确定。

2.钢球保持圈

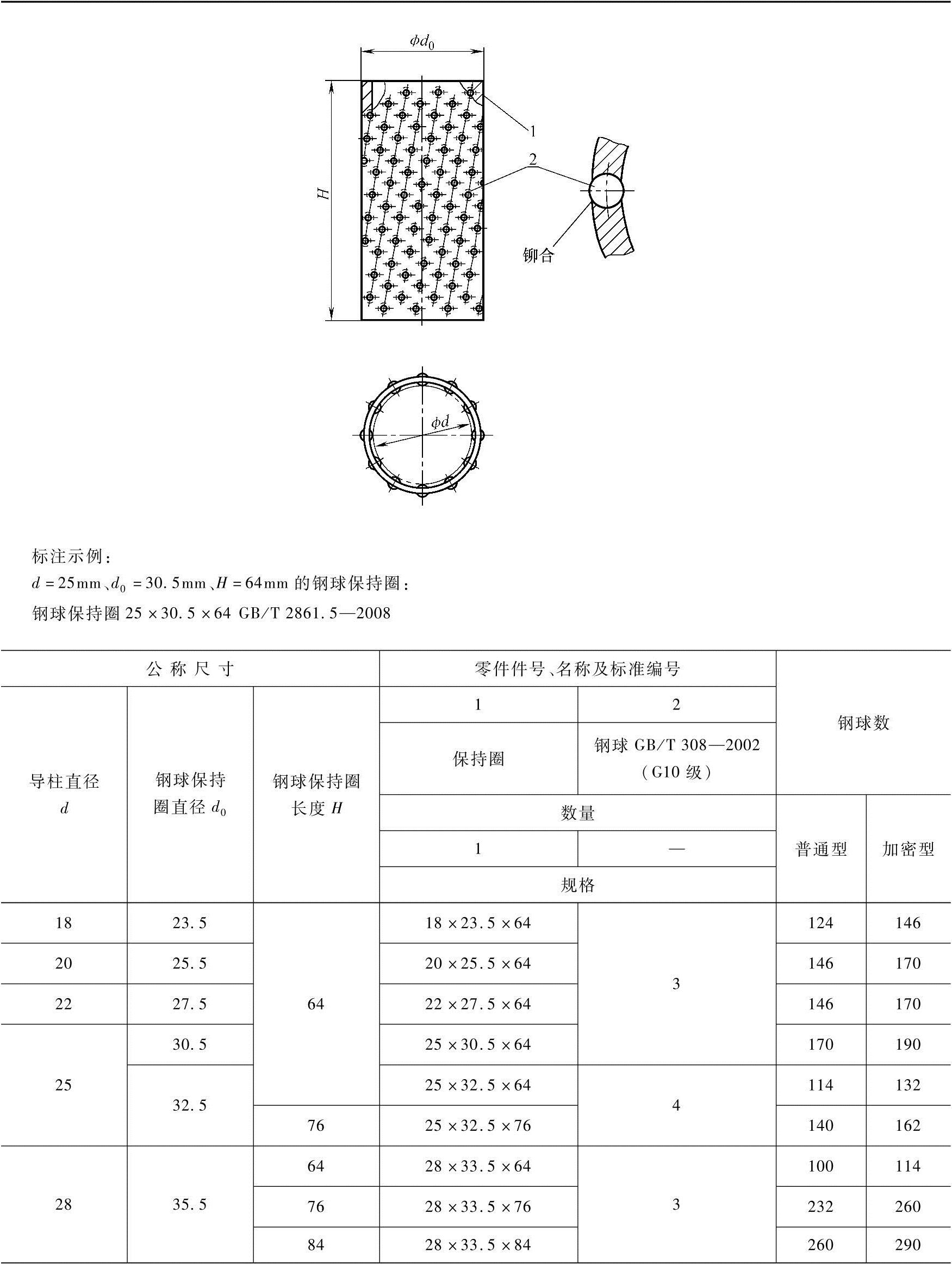

1)钢球保持圈的结构和尺寸规格见表6-60。

表6-60 钢球保持圈(摘自GB/T 2861.5—2008) (单位:mm)


(续)


(续)


2)保持圈的结构和尺寸见表6-61,材料推荐采用H62、2A11、SFB-1(聚四氟乙烯)。

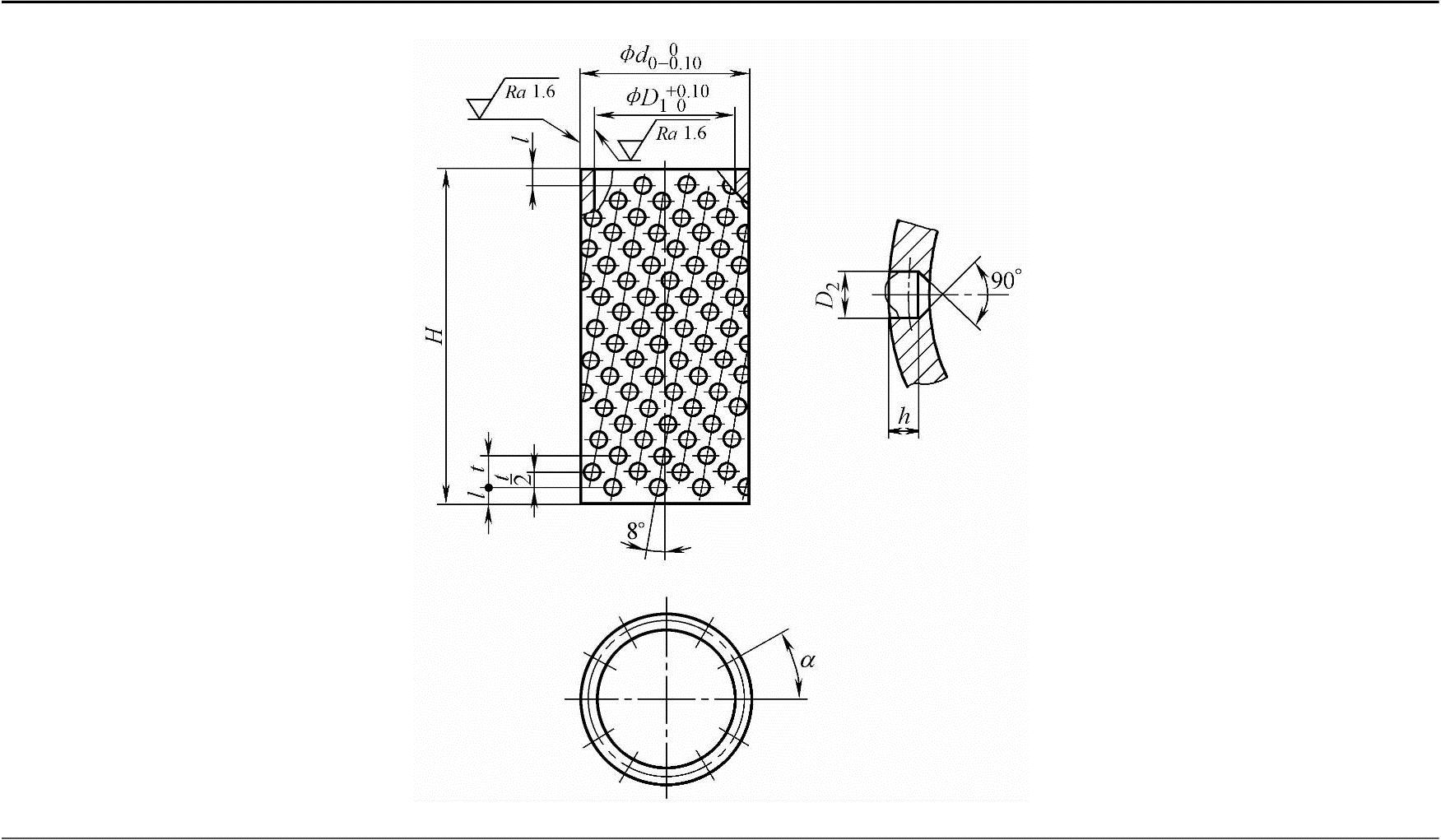

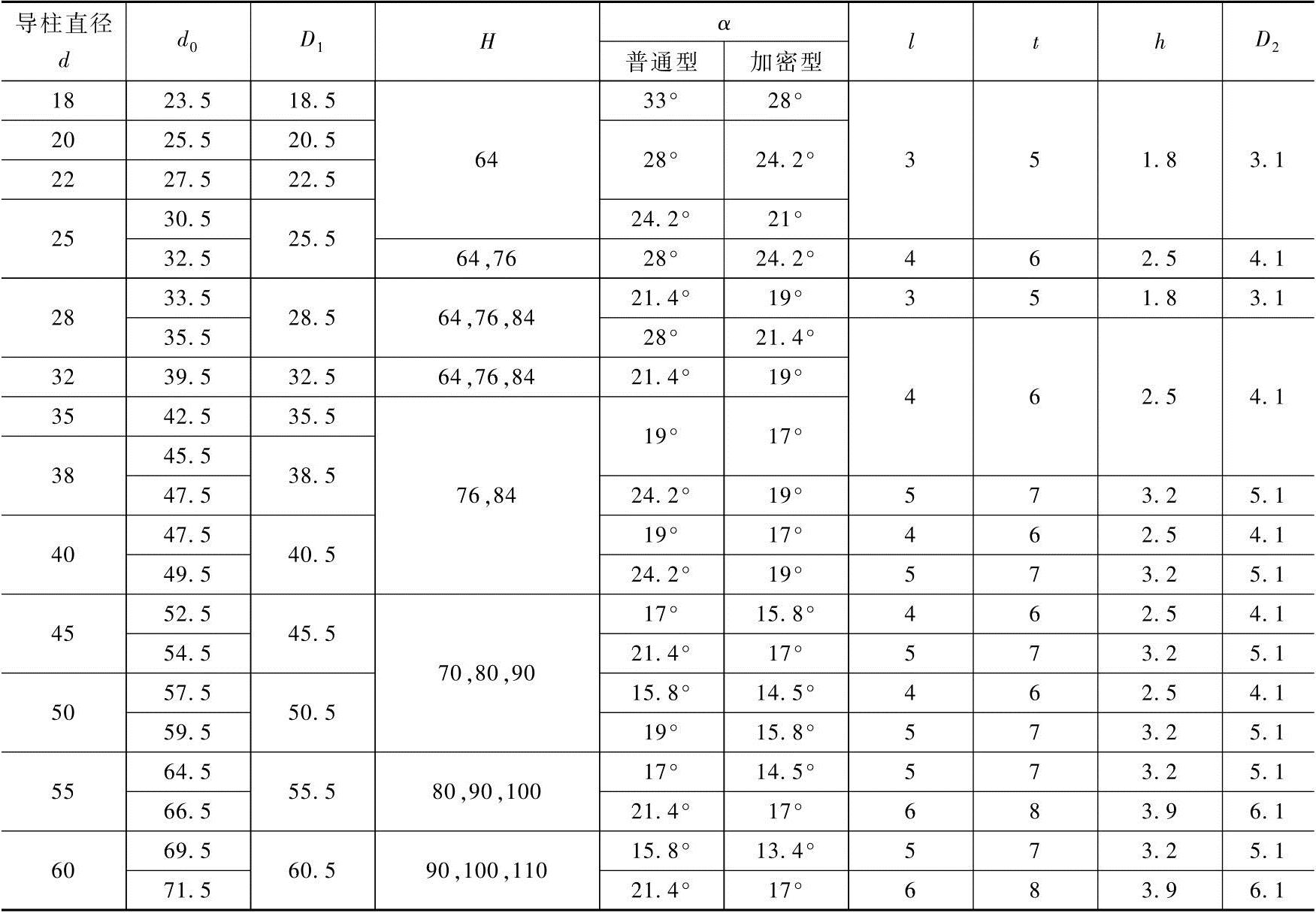

表6-61 保持圈(摘自GB/T 2861.5—2008) (单位:mm)


(续)


3.可卸导向装置组件

(1)滑动导向可卸导柱组件(见表6-62)

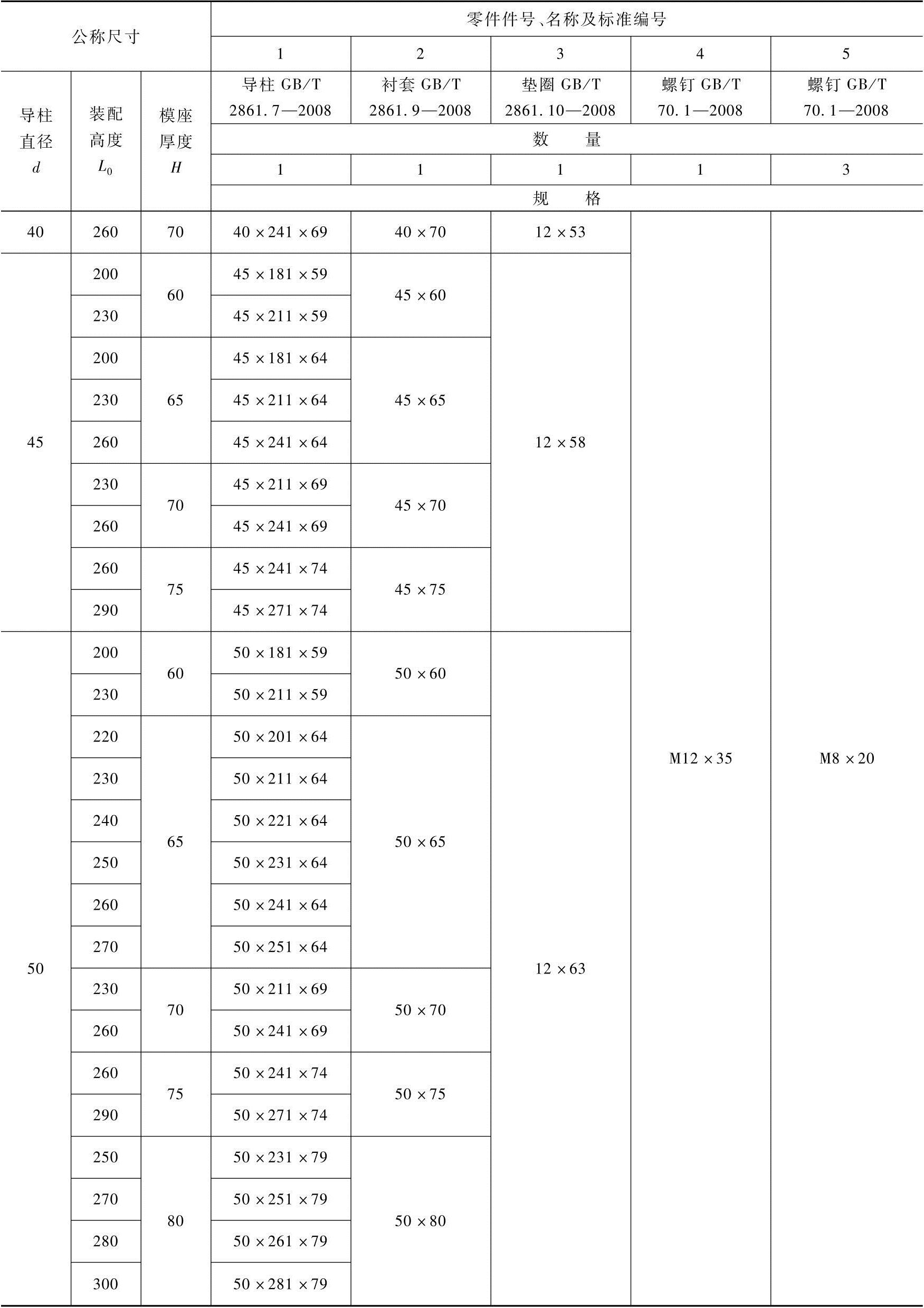

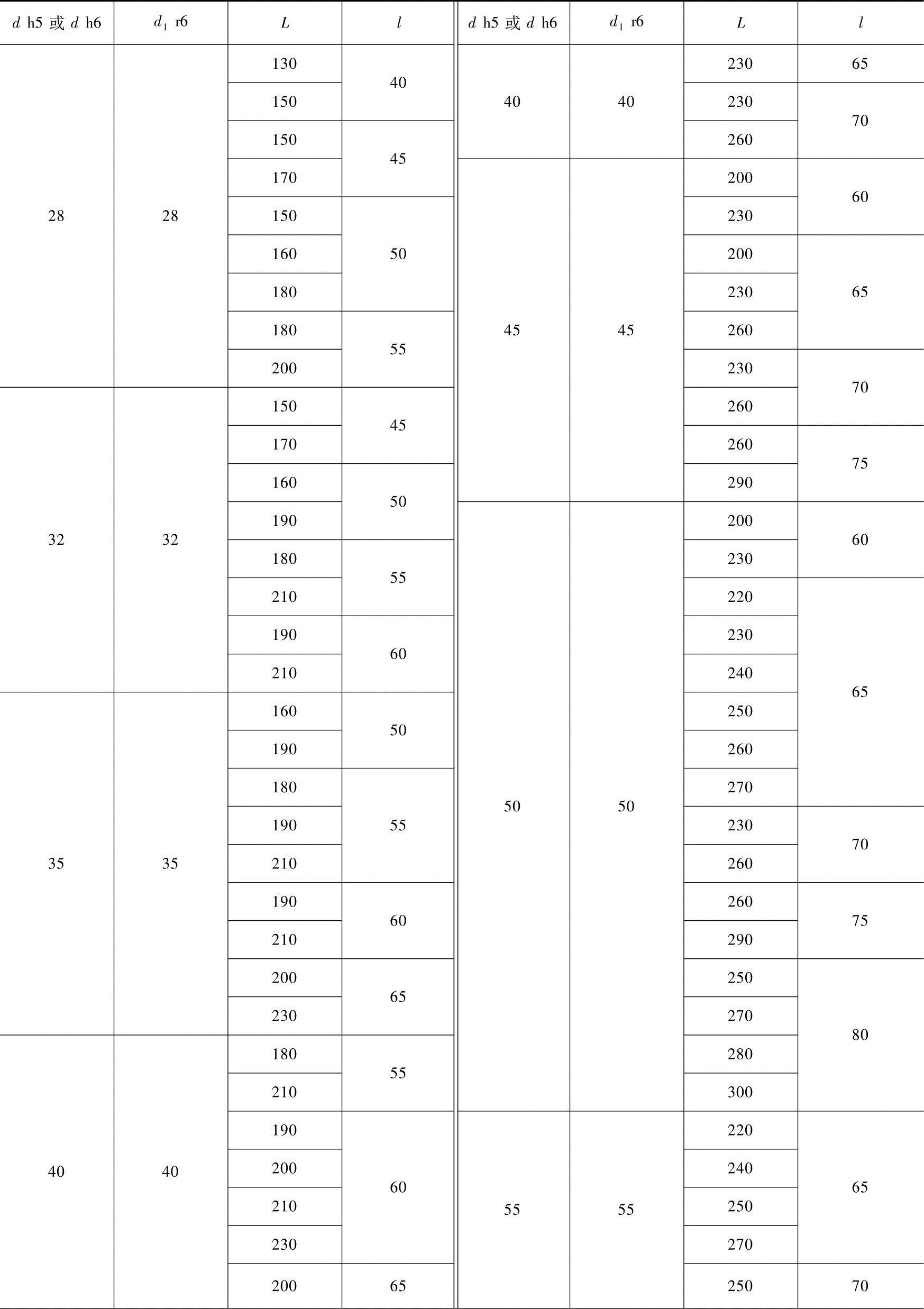

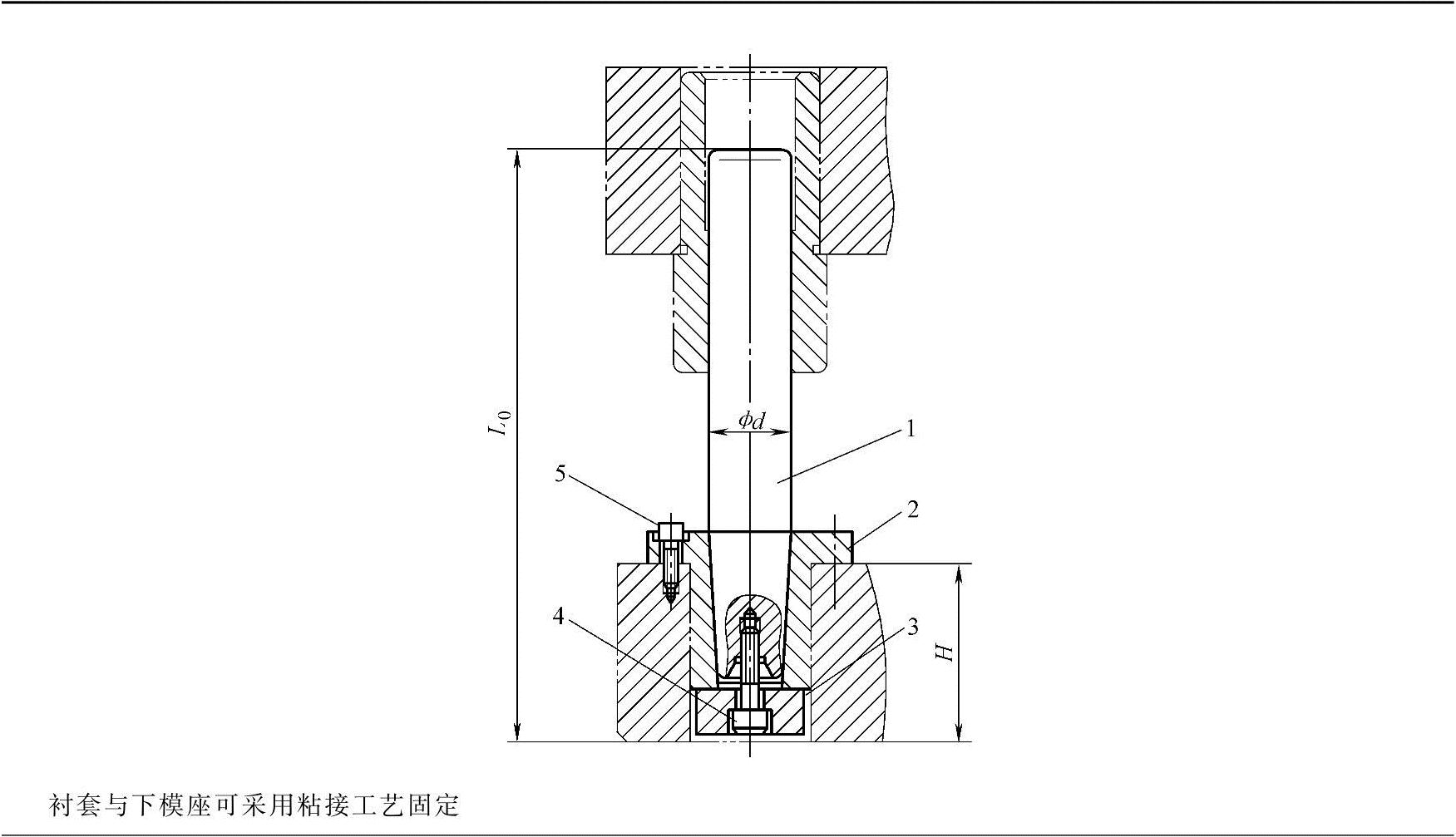

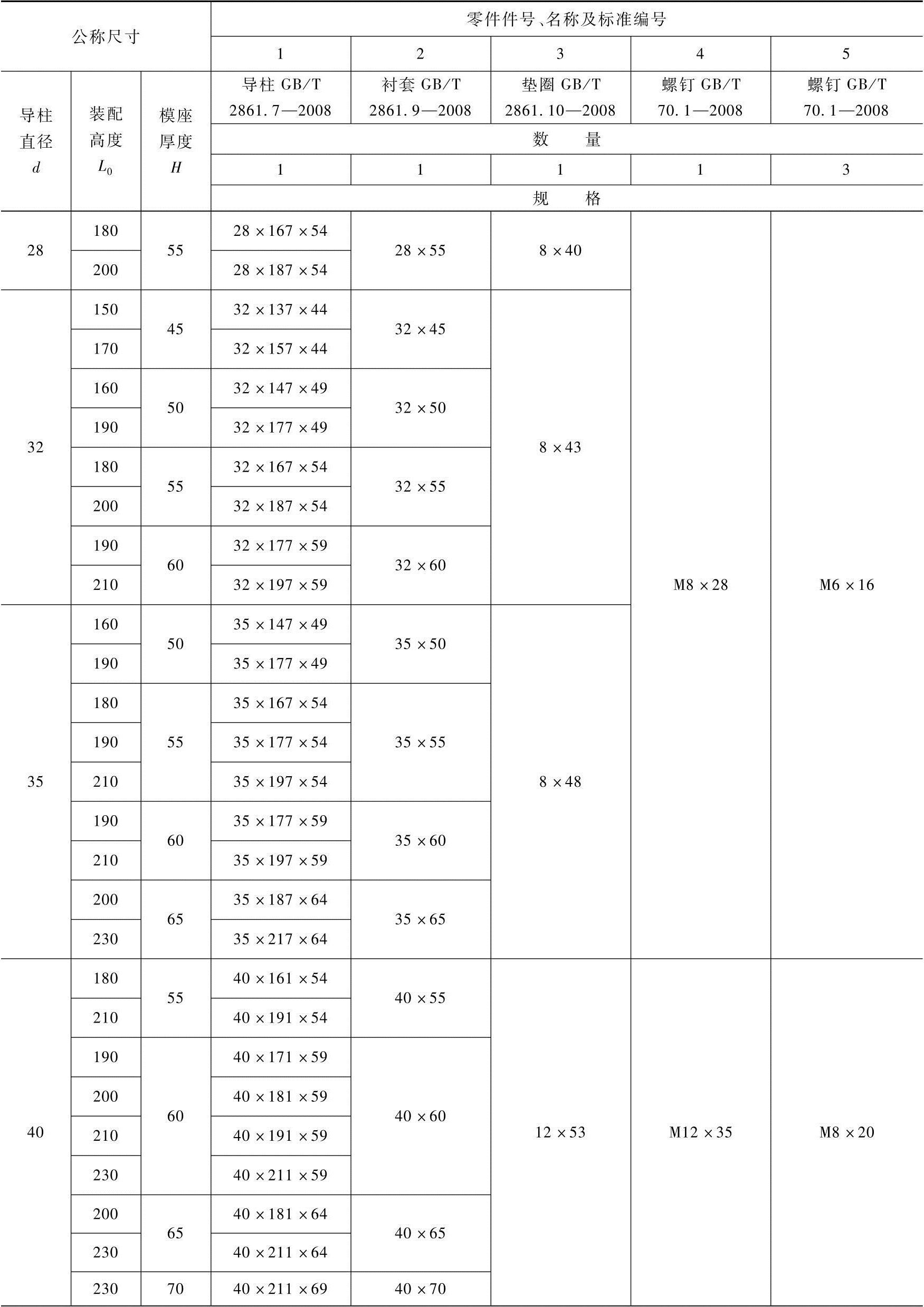

表6-62 滑动导向可卸导柱组件(摘自GB/T 2861.7—2008) (单位:mm)


(续)


(续)


(续)


(2)滚动导向可卸导柱组件(见表6-63)

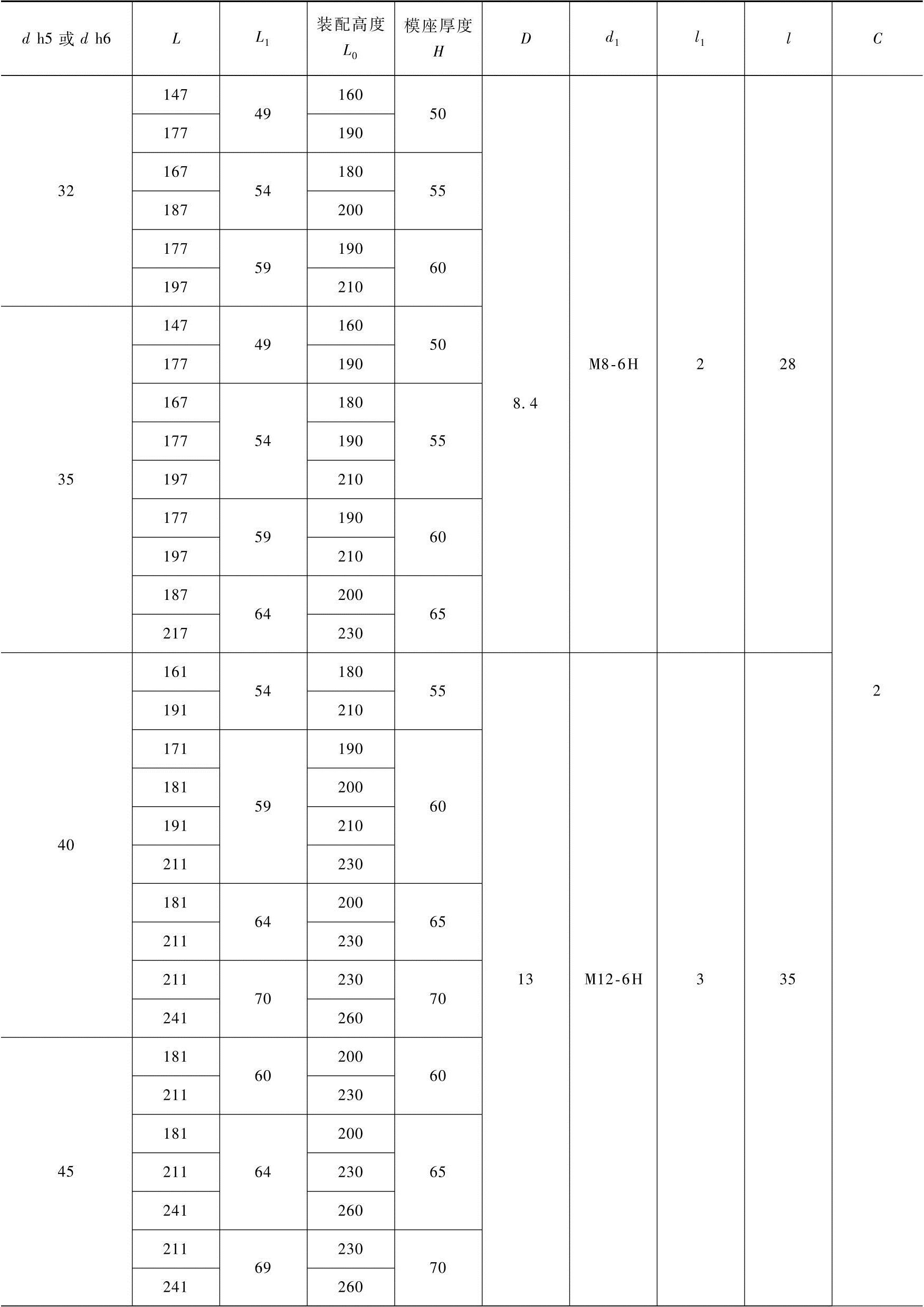

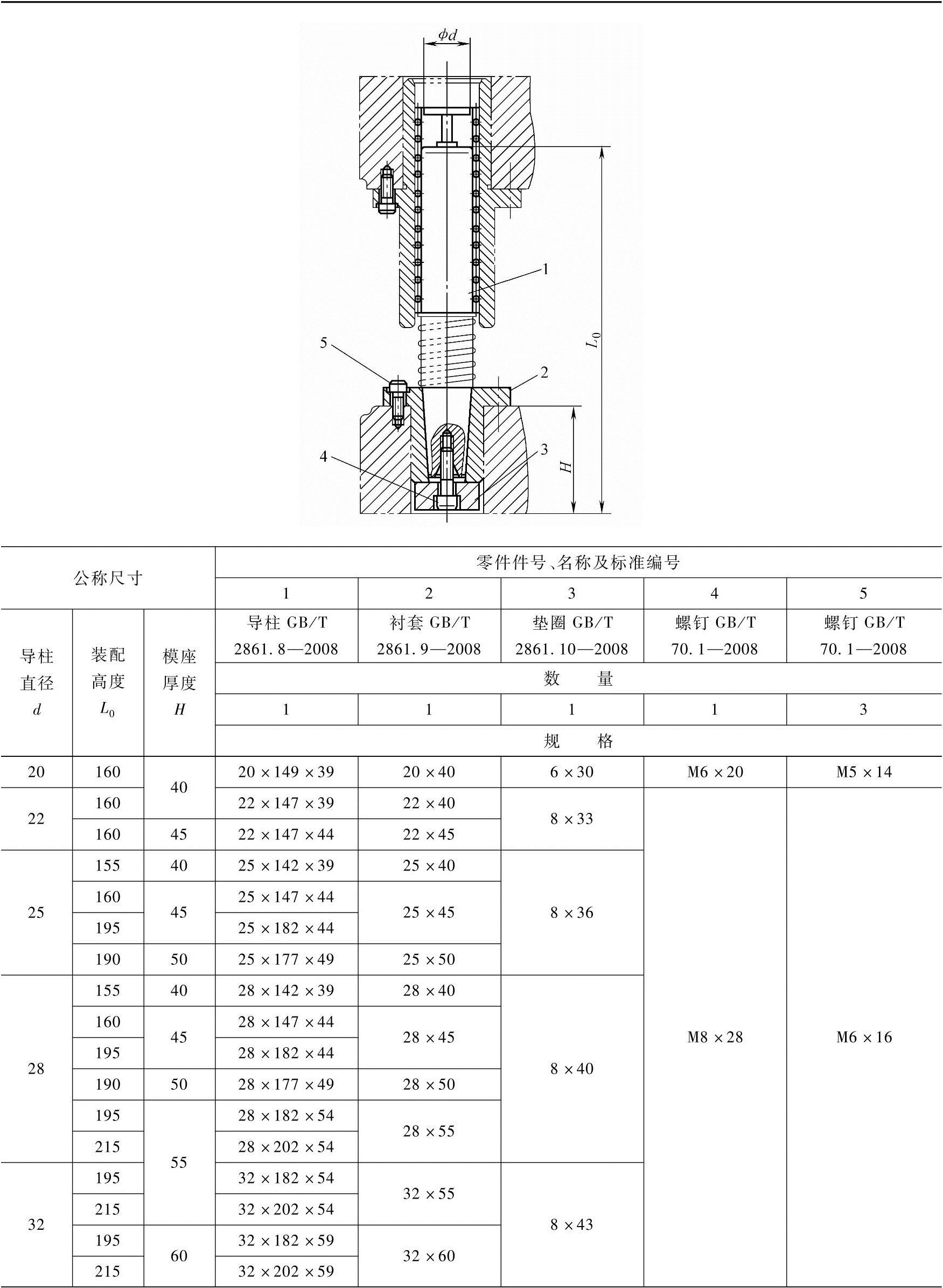

表6-63 滚动导向可卸导柱组件(摘自GB/T 2861.8—2008) (单位:mm)


(续)


4.可卸导柱

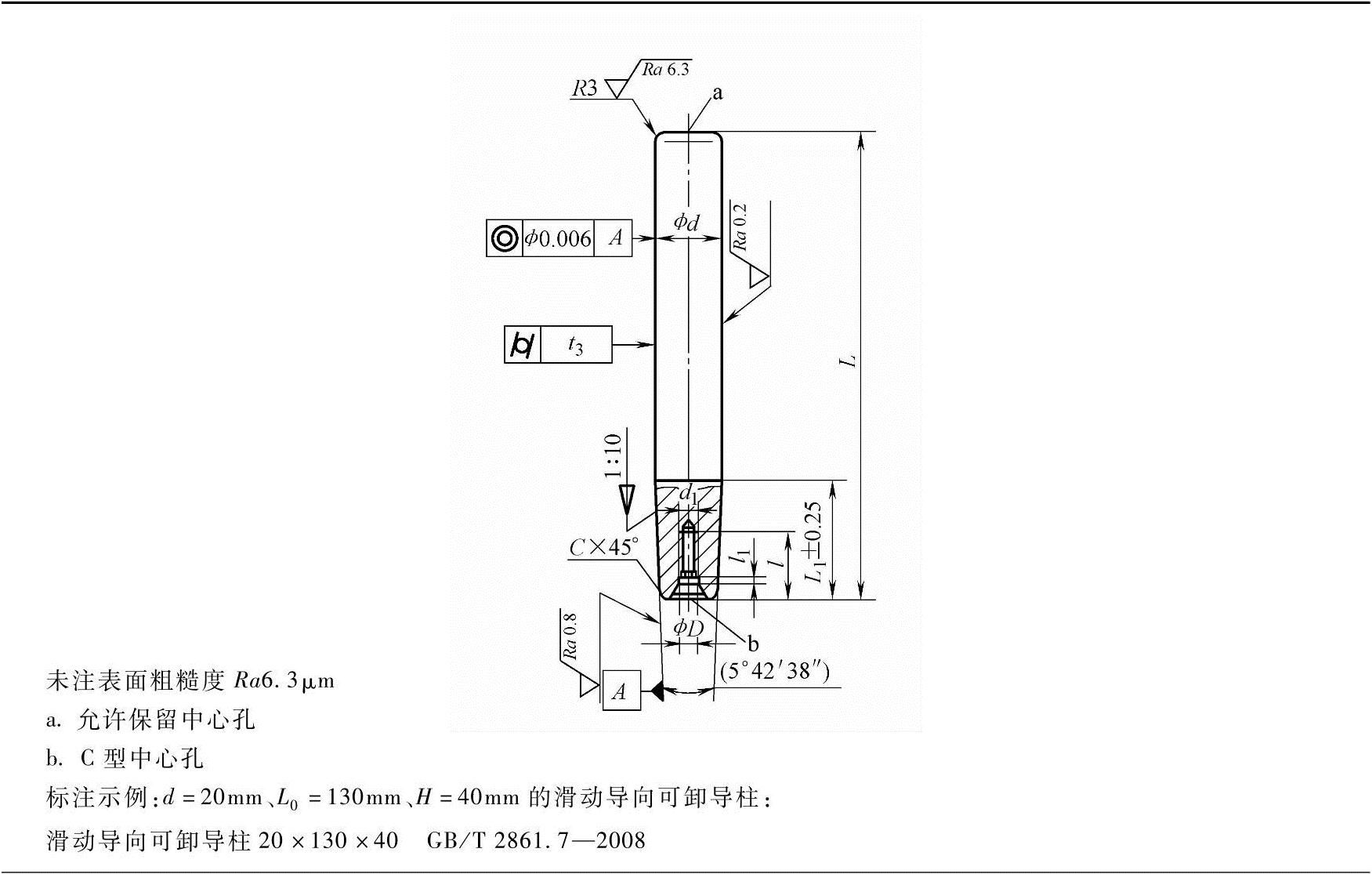

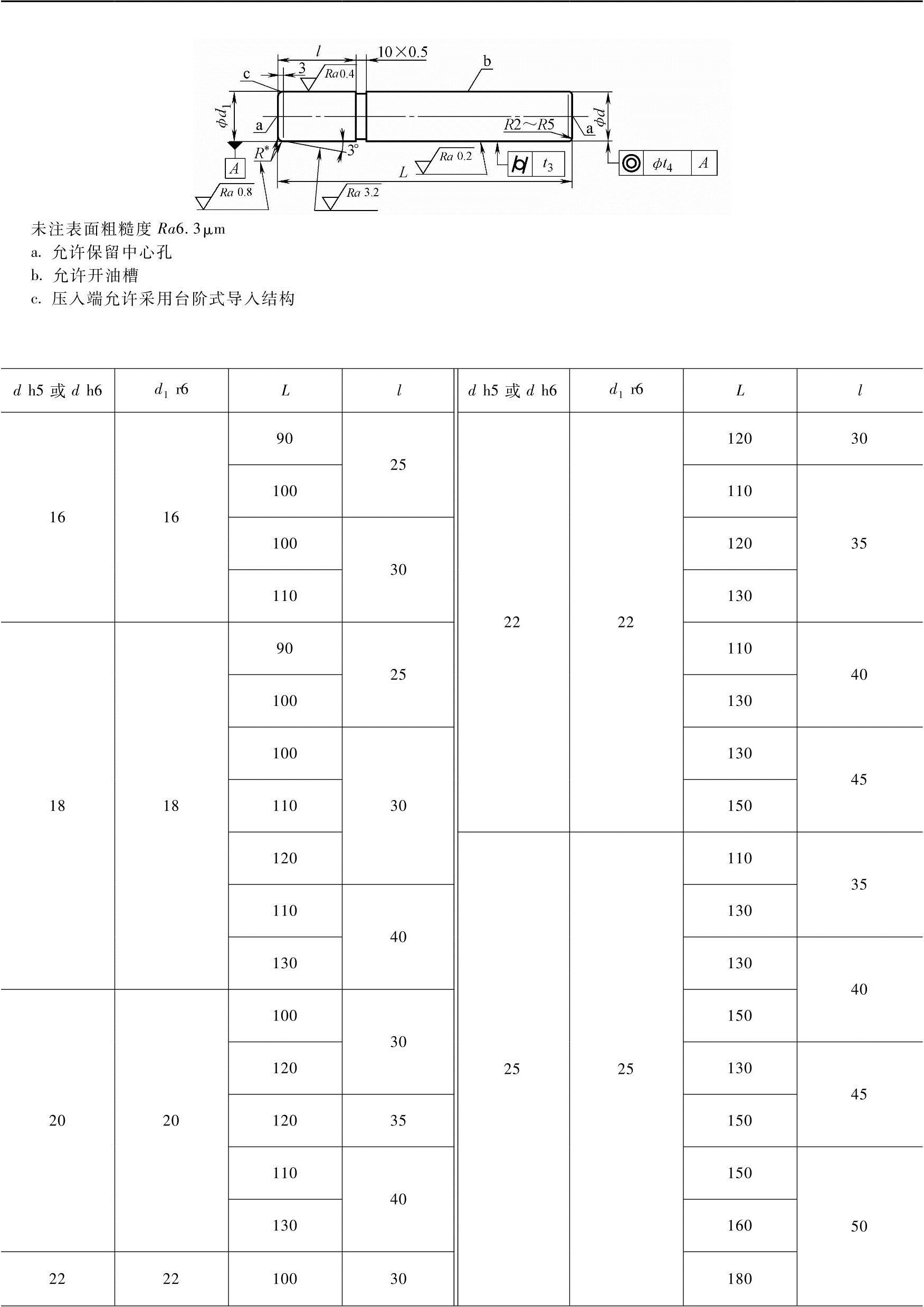

(1)滑动导向可卸导柱 滑动导向可卸导柱材料一般采用20Cr,表面渗碳深度0.8~1.2mm,硬度58~62HRC,其结构和规格尺寸见表6-64。

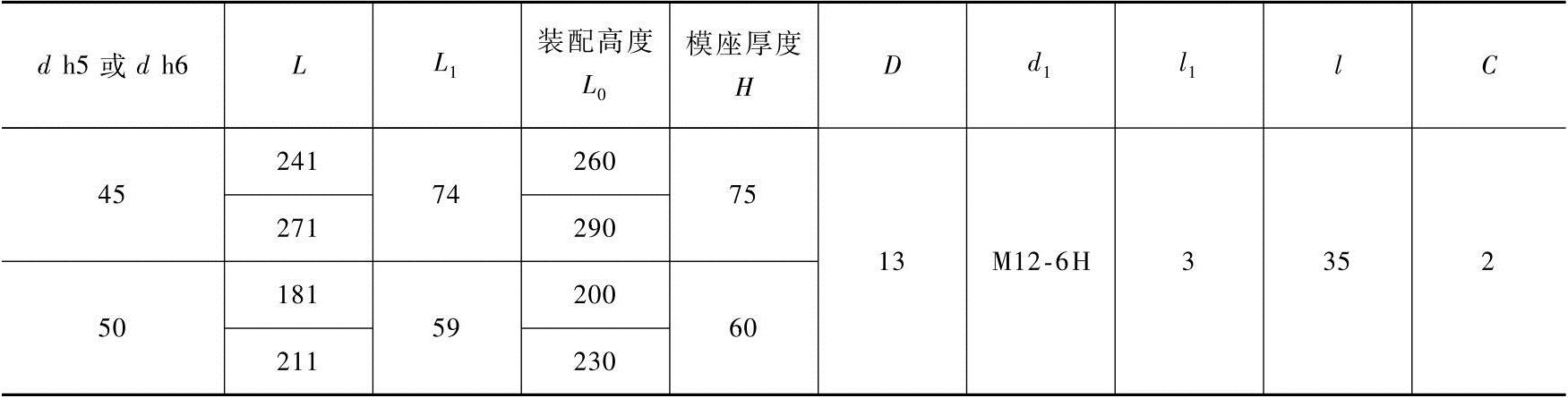

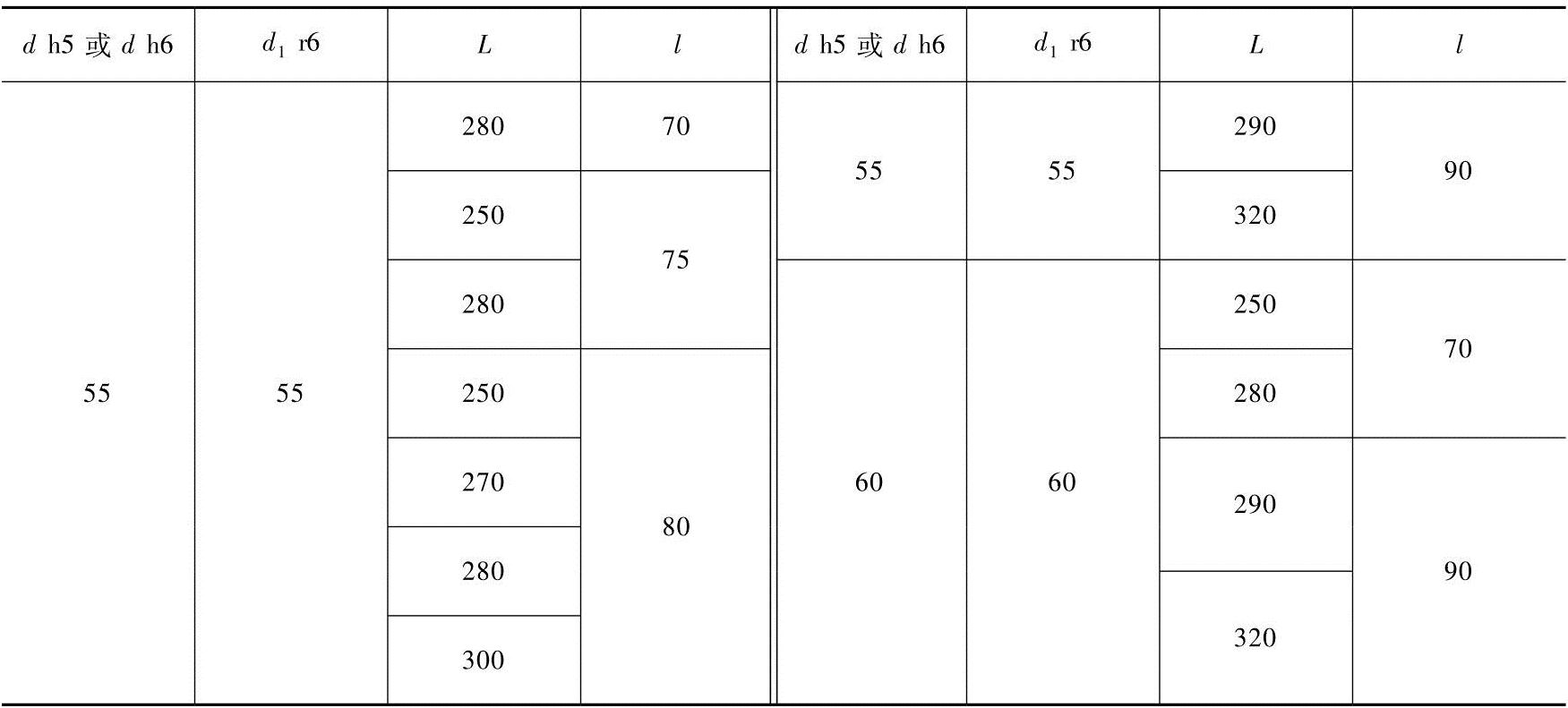

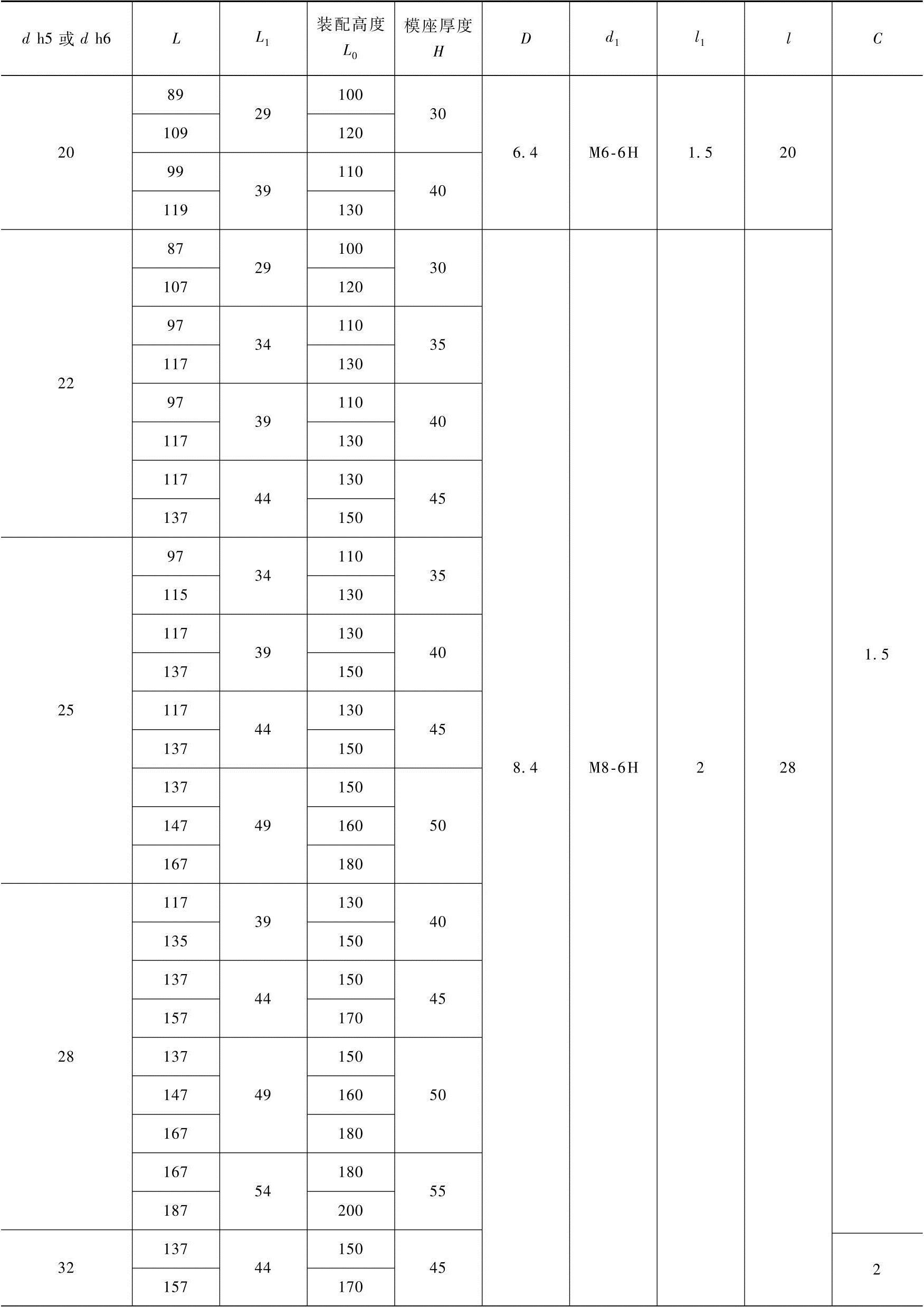

表6-64 滑动导向可卸导柱(摘自GB/T 2861.7—2008) (单位:mm)


(续)


(续)


(续)


(2)滚动导向可卸导柱 滚动导向可卸导柱材料一般采用20Cr,表面渗碳深度0.8~1.2mm,硬度60~64HRC,其结构和规格尺寸见表6-65。

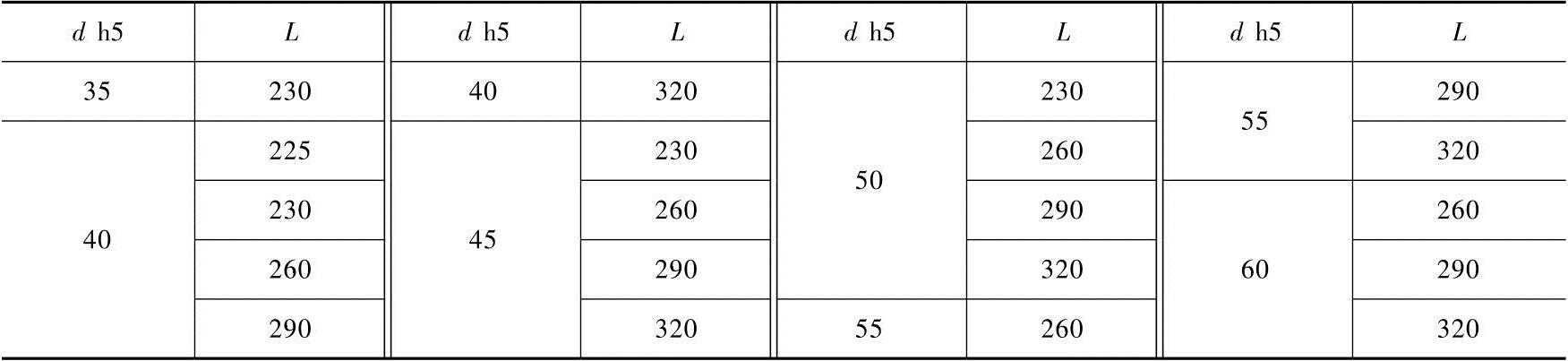

表6-65 滚动导向可卸导柱(摘自GB/T 2861.8—2008) (单位:mm)


(续)


5.衬套

衬套的结构及规格见表6-66。

表6-66 衬套(摘自GB/T 2861.9—2008) (单位:mm)


(续)


(续)


6.垫圈

垫圈材料一般采用45钢,硬度28~32HRC,表面发蓝处理。其结构和规格见表6-67。

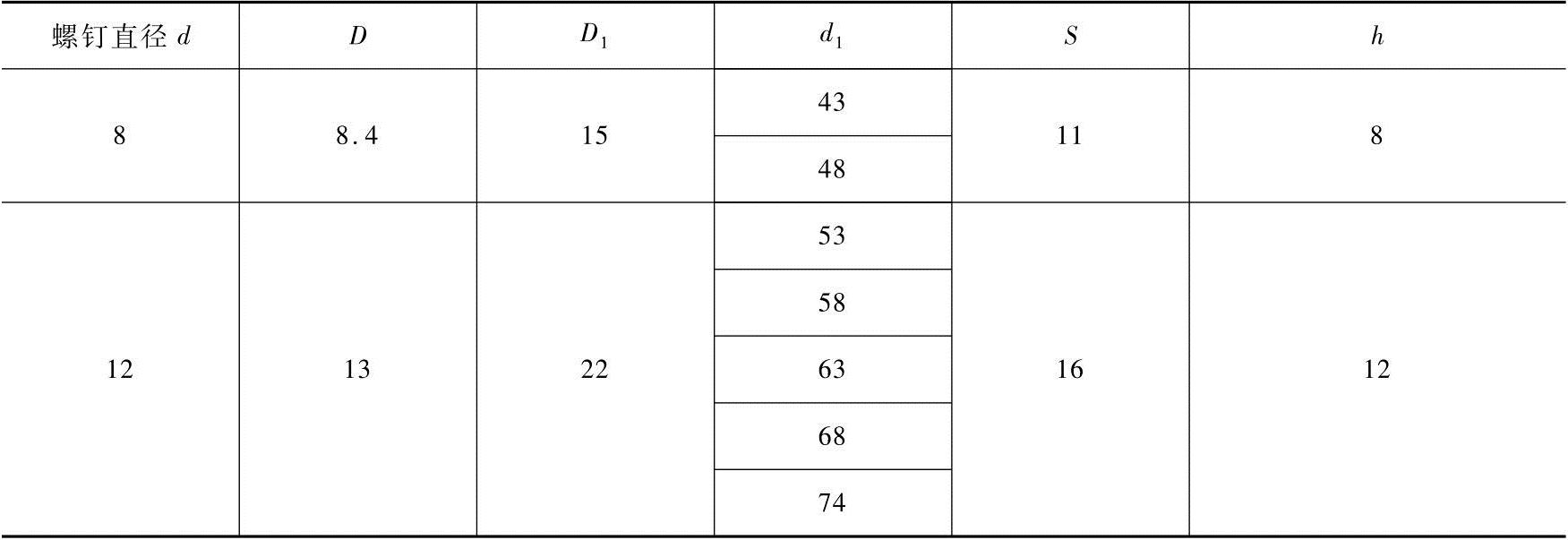

表6-67 垫圈(摘自GB/T 2861.10—2008) (单位:mm)


(续)


7.压板

压板材料一般采用45钢,硬度28~32HRC,表面发蓝处理。其结构和规格尺寸见表6-68。

表6-68 压板(摘自GB/T 2861.11—2008) (单位:mm)
