种类和规格：进模钢板标准模座
【摘要】：表6-47 中间导柱上模座 （续）注：1.未注表面粗糙度Ra6.3μm2.h1为2倍的d3。
1.钢板下模座

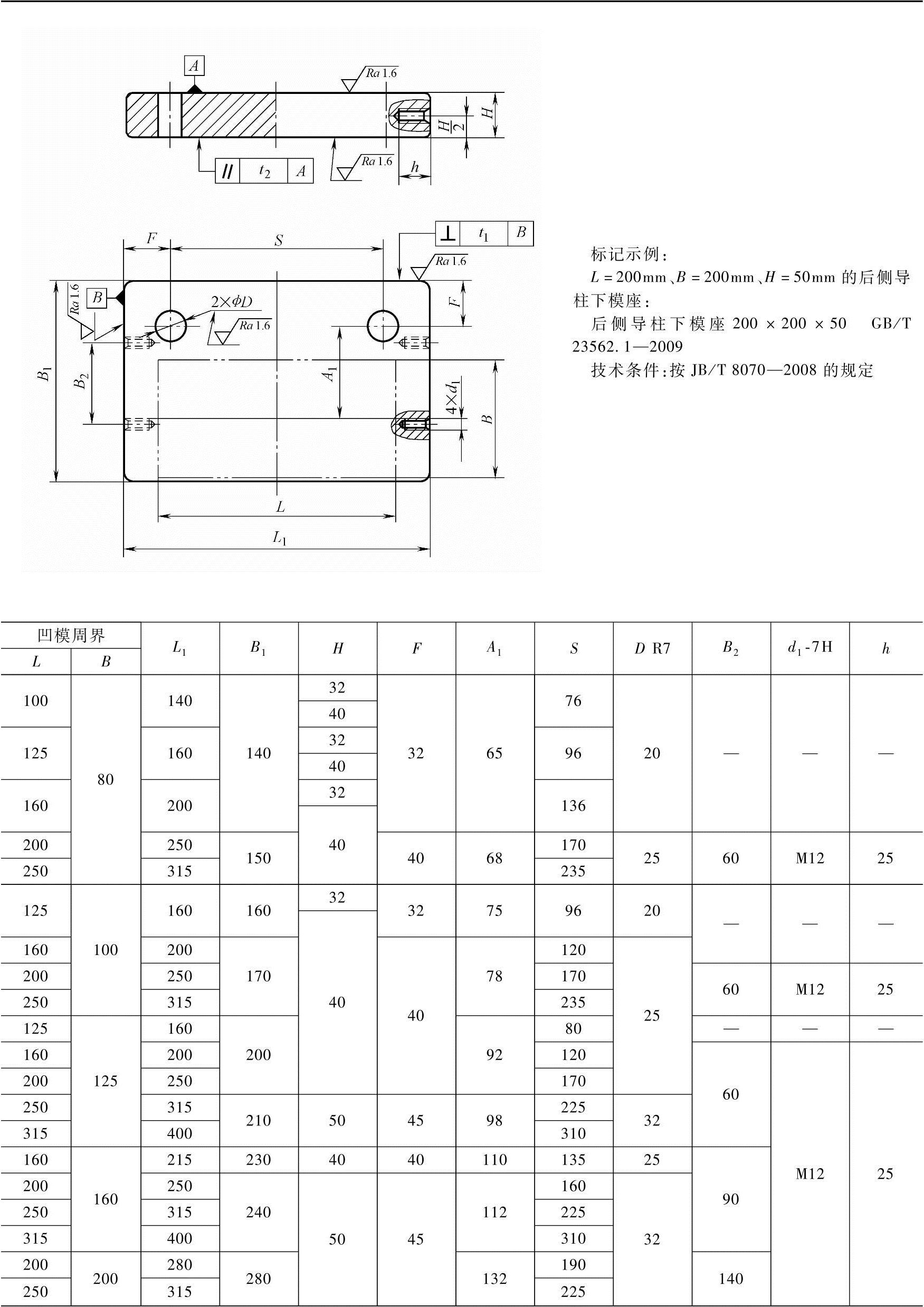

（1）后侧导柱下模座 后侧导柱下模座的结构和尺寸规格见表6-38。

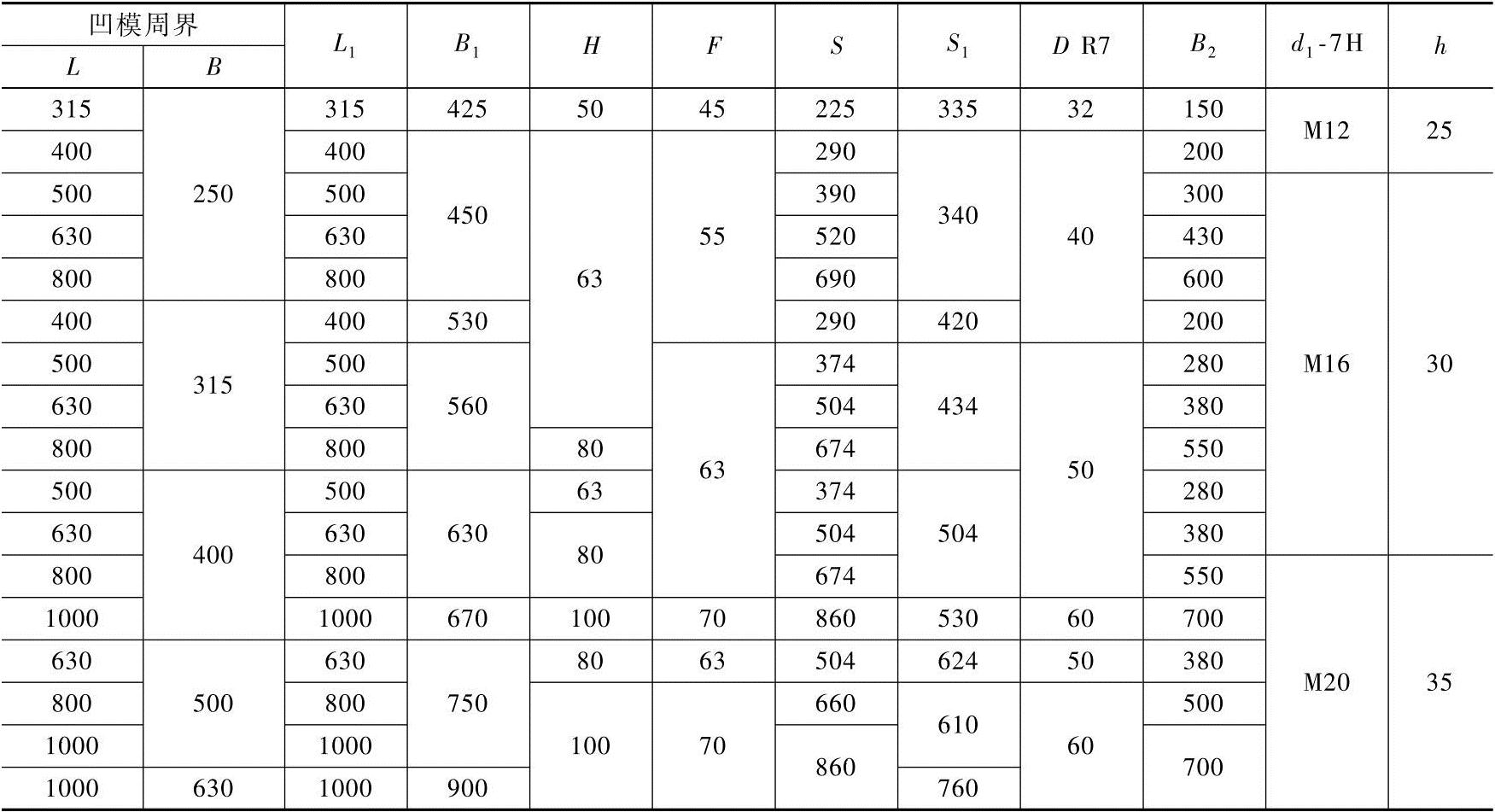

表6-38 后侧导柱下模座（摘自GB/T 23562.1—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.吊装螺孔的位置尺寸由制造者确定。

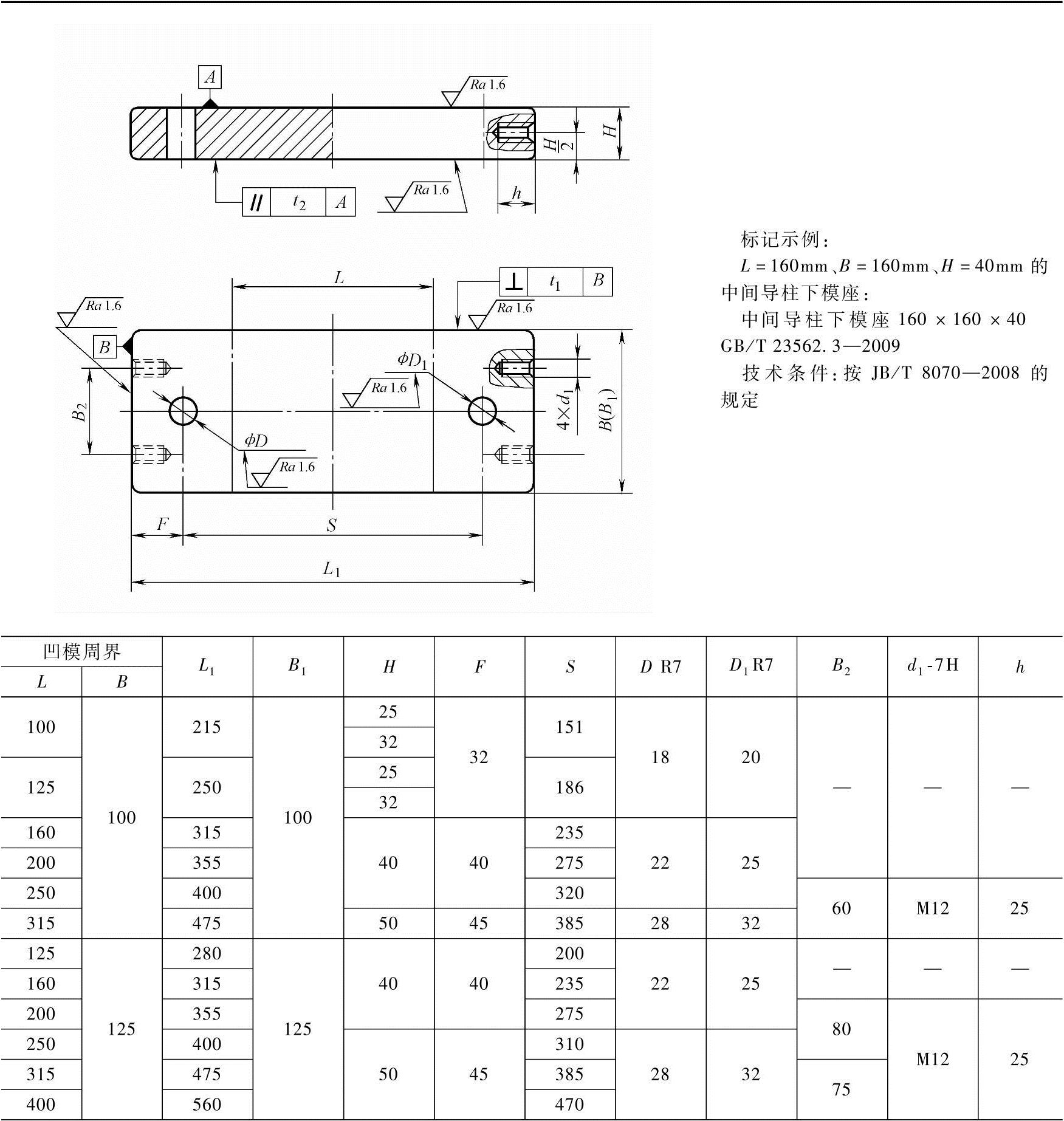

（2）中间导柱下模座 中间导柱下模座的结构和尺寸规格见表6-39。

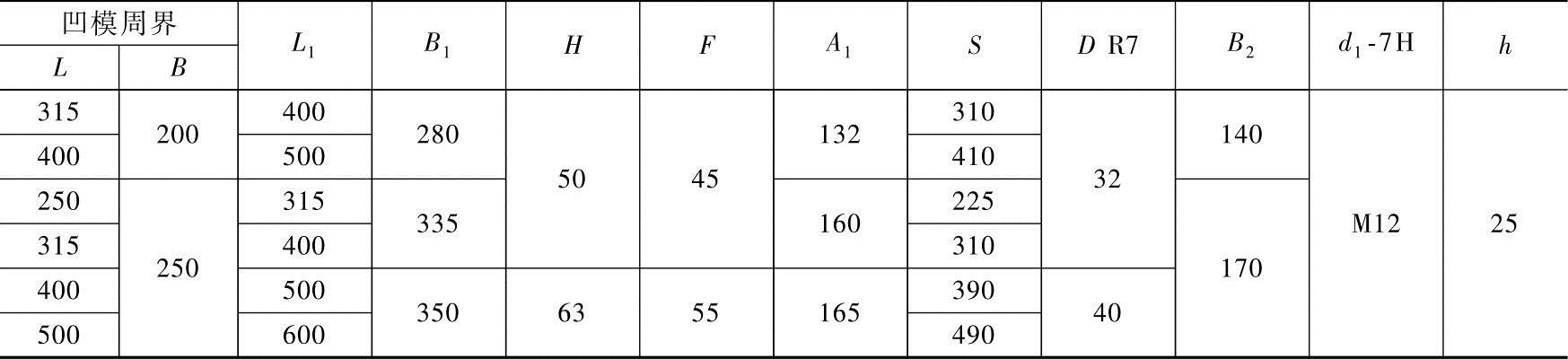

表6-39 中间导柱下模座（摘自GB/T 23562.3—2009） （单位：mm）
（续）
注：未注表面粗糙度Ra6.3μm。
（3）对角导柱下模座 对角导柱下模座的结构和尺寸规格见表6-40。

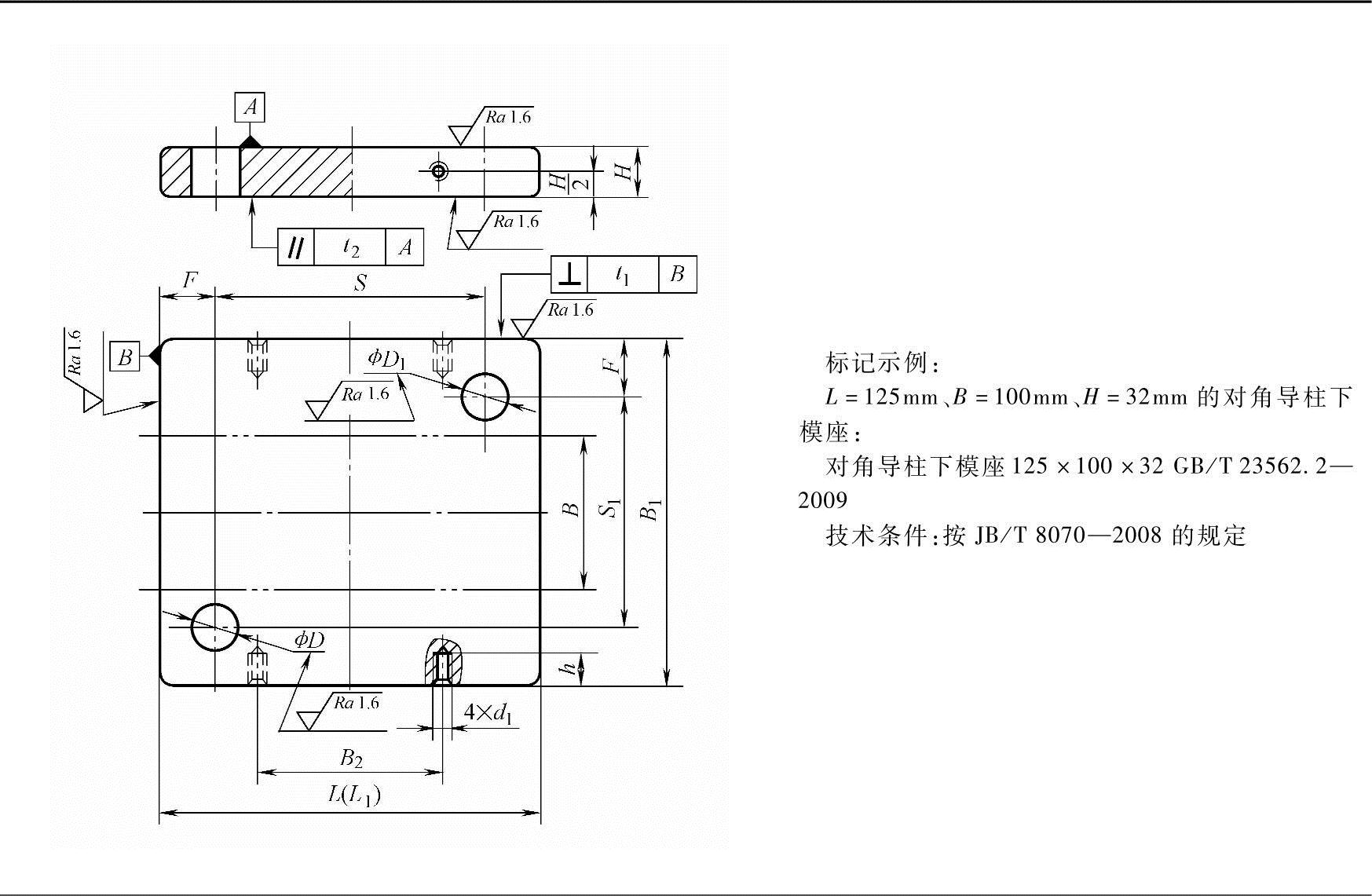

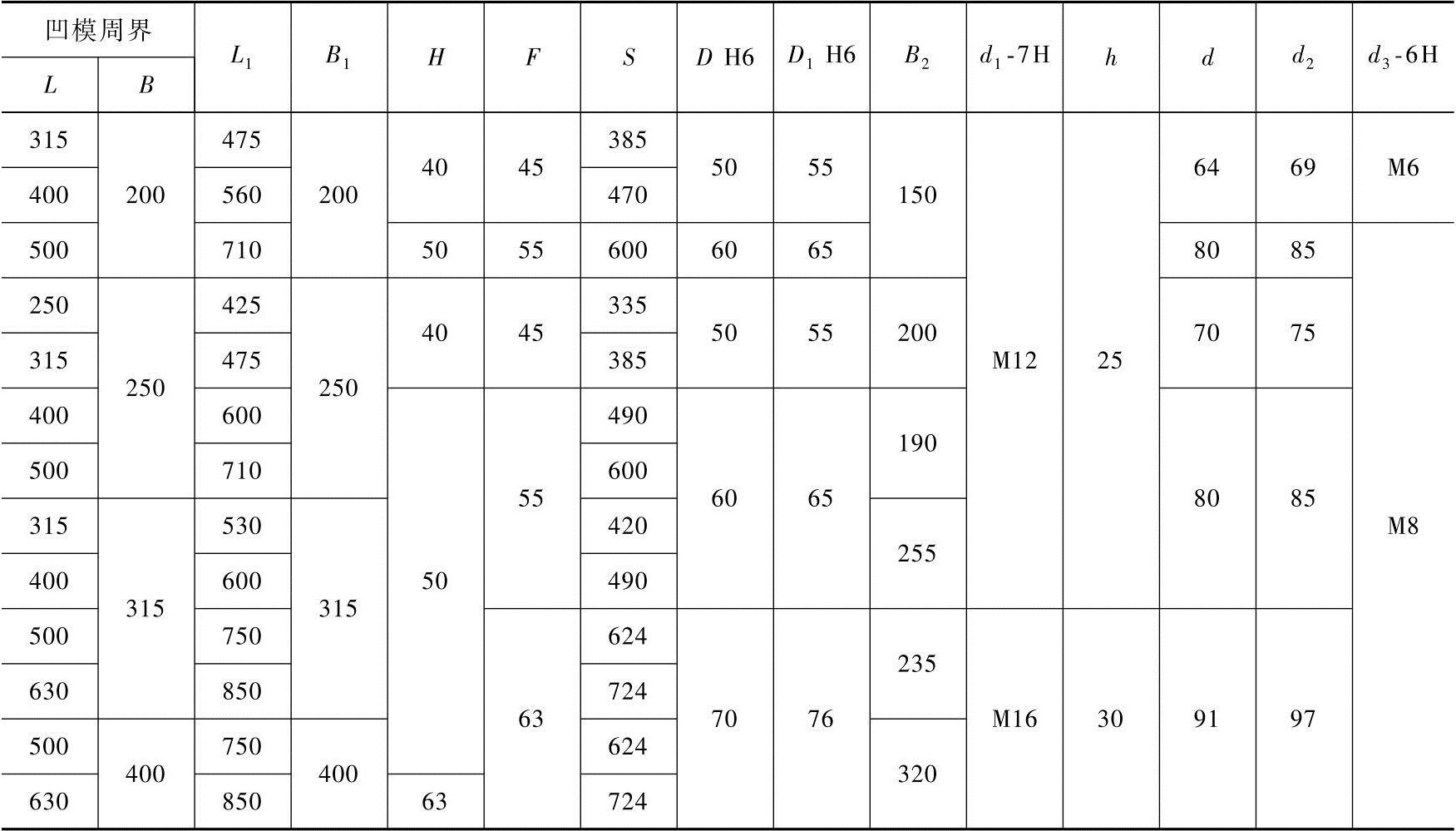

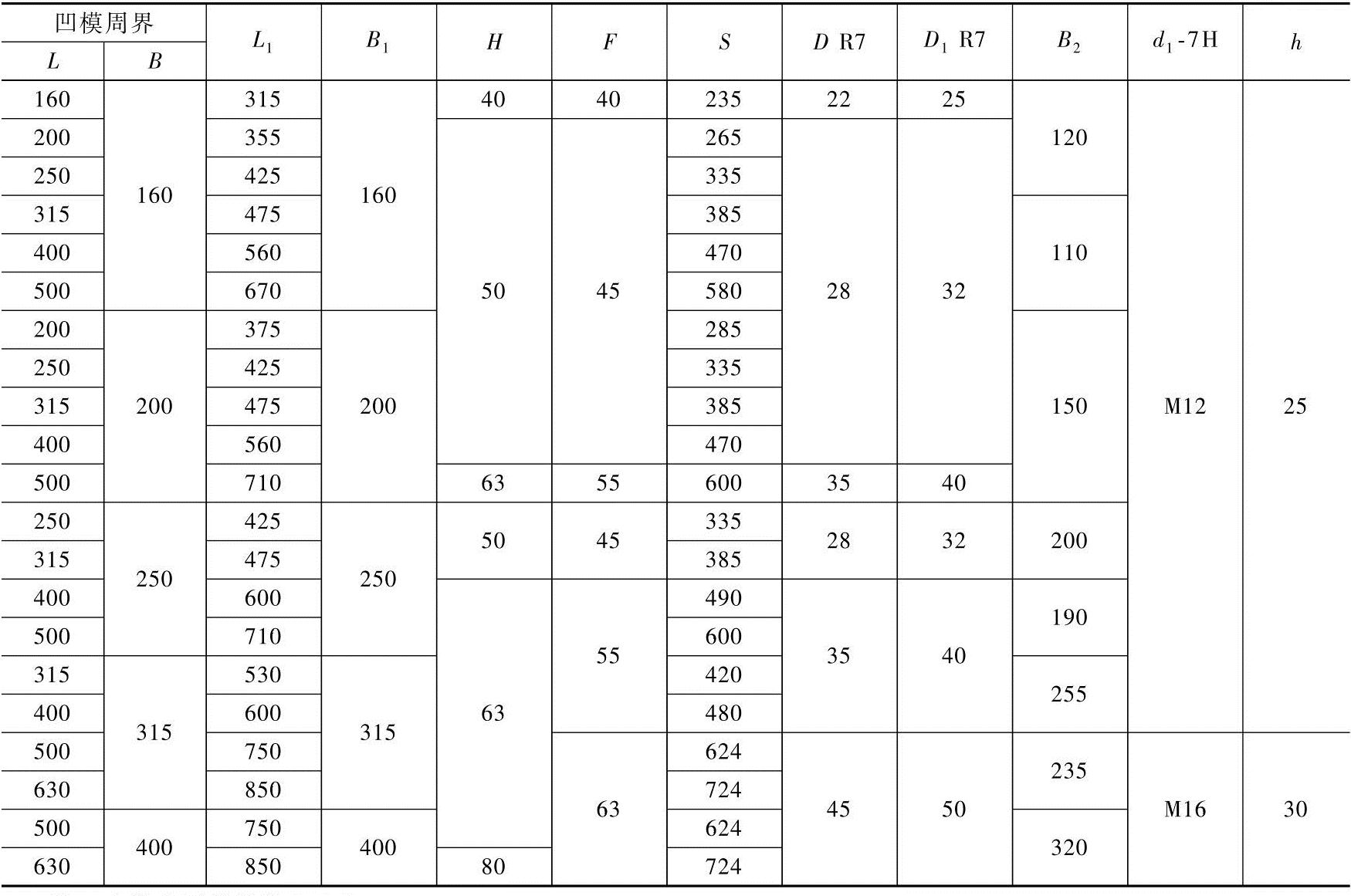

表6-40 对角导柱下模座（摘自GB/T 23562.2—2009） （单位：mm）
（续）
注：未注表面粗糙度Ra6.3μm。

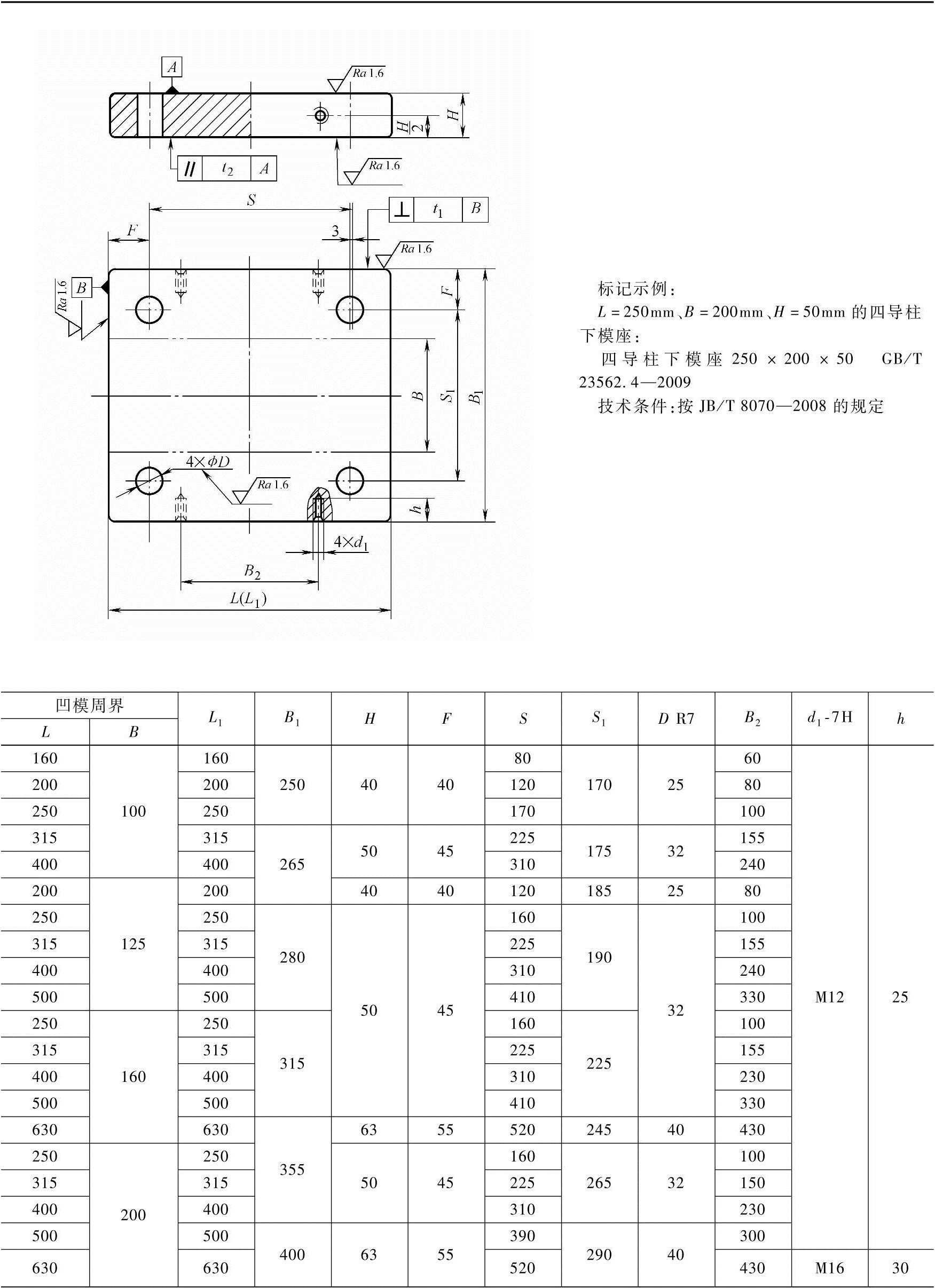

（4）四导柱下模座 四导柱下模座的结构和尺寸规格见表6-41。

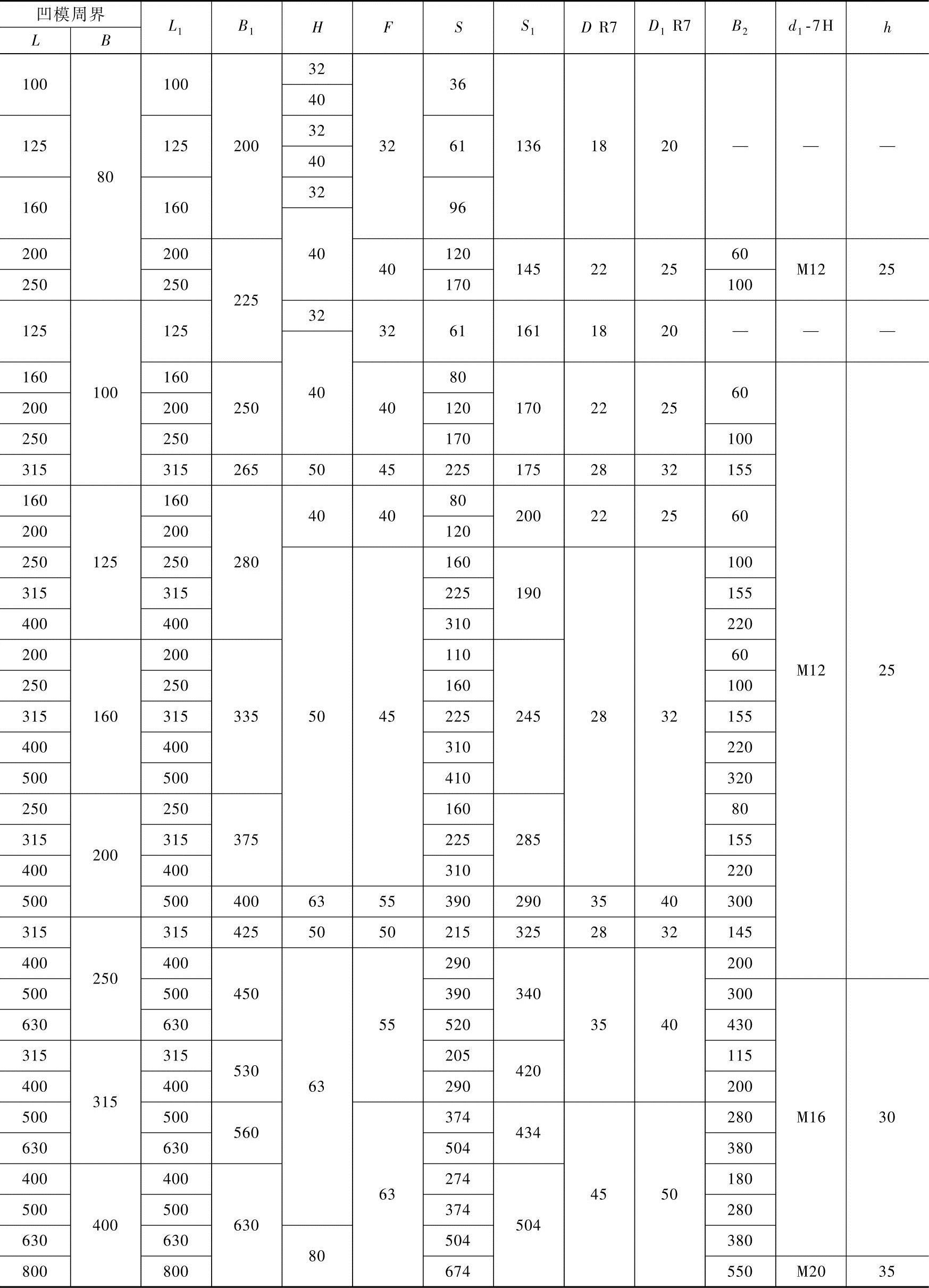

表6-41 四导柱下模座（摘自GB/T 23562.4—2009） （单位：mm）
（续）
注：未注表面粗糙度Ra6.3μm。
2.滑动导向上模座

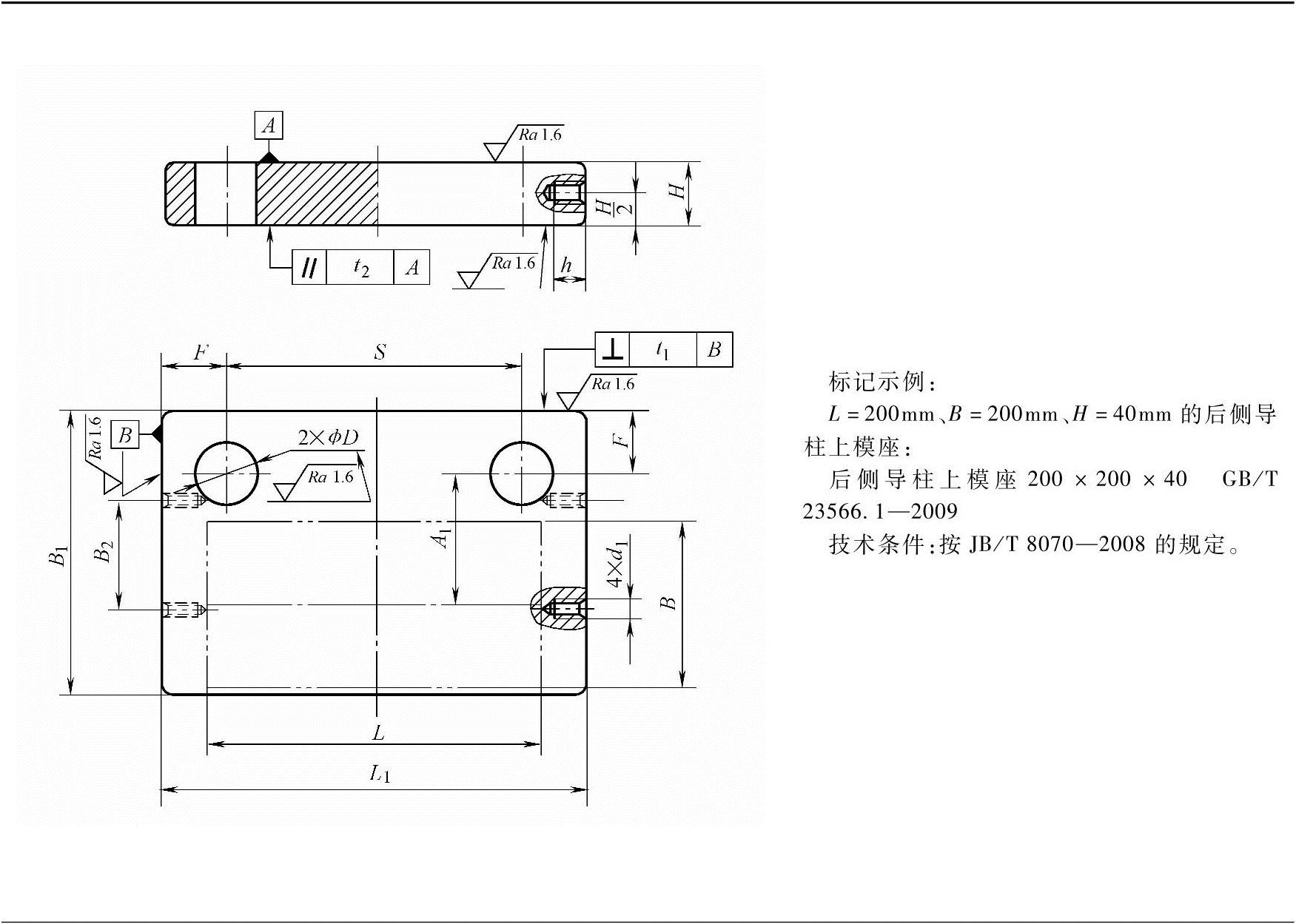

（1）后侧导柱上模座 后侧导柱上模座的结构和尺寸规格见表6-42。
表6-42 后侧导柱上模座（摘自GB/T 23566.1—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.吊装螺孔的位置尺寸由制造者确定
（2）中间导柱上模座 中间导柱上模座的结构和尺寸规格见表6-43。

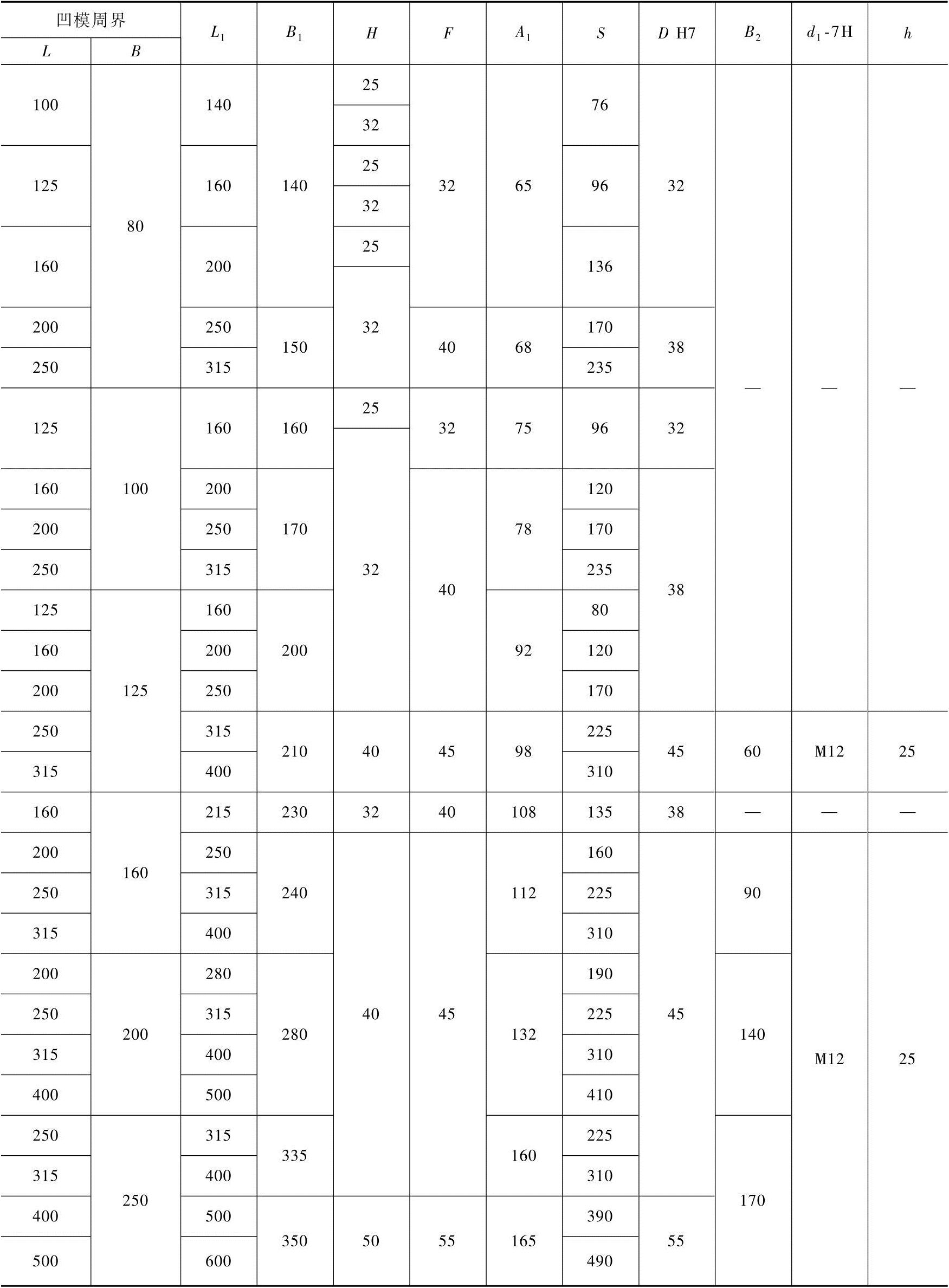

表6-43 中间导柱上模座（摘自GB/T 23566.3—2009） （单位：mm）
（续）
注：未注表面粗糙度Ra6.3μm。

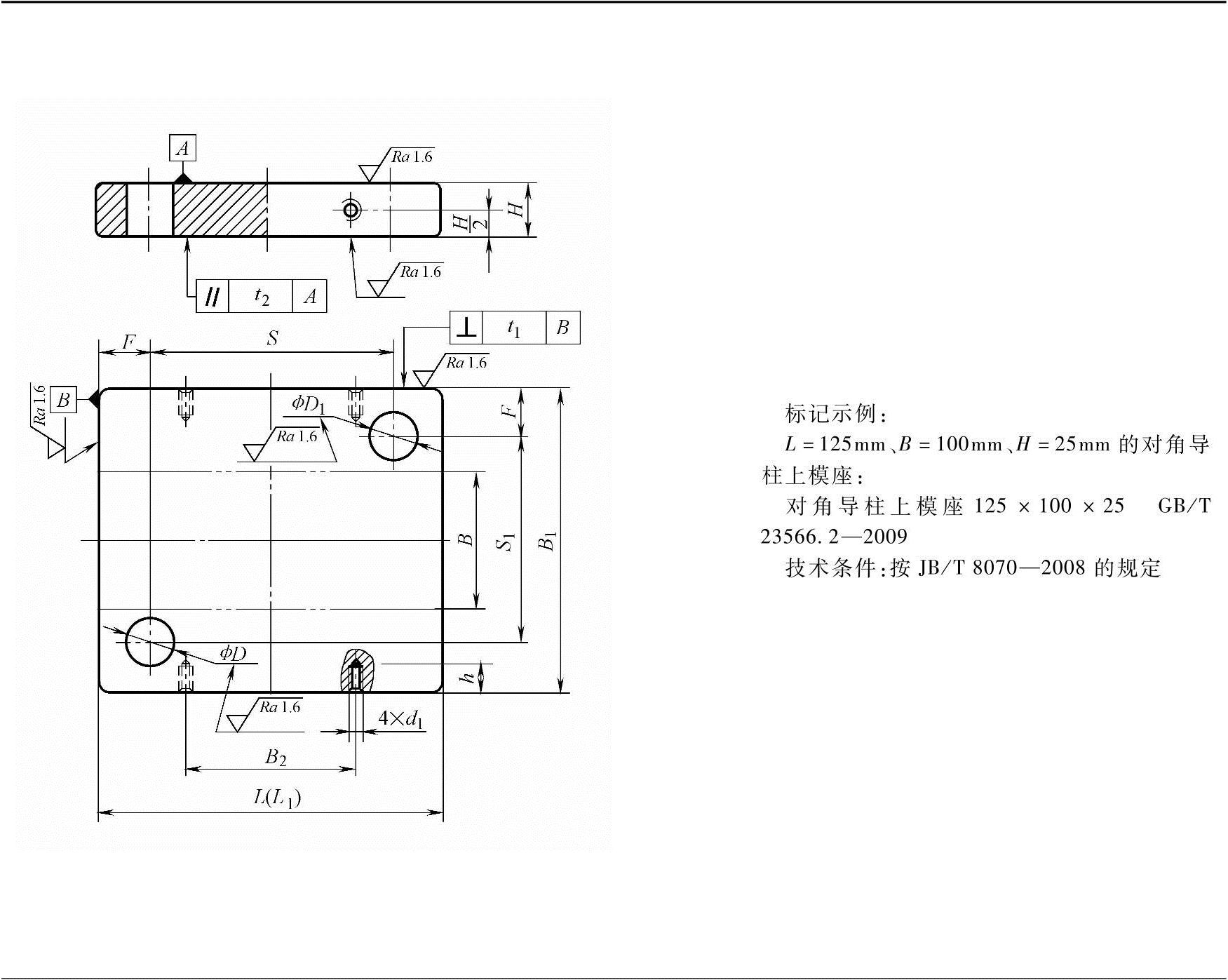

（3）对角导柱上模座 对角导柱上模座的结构和尺寸规格见表6-44。

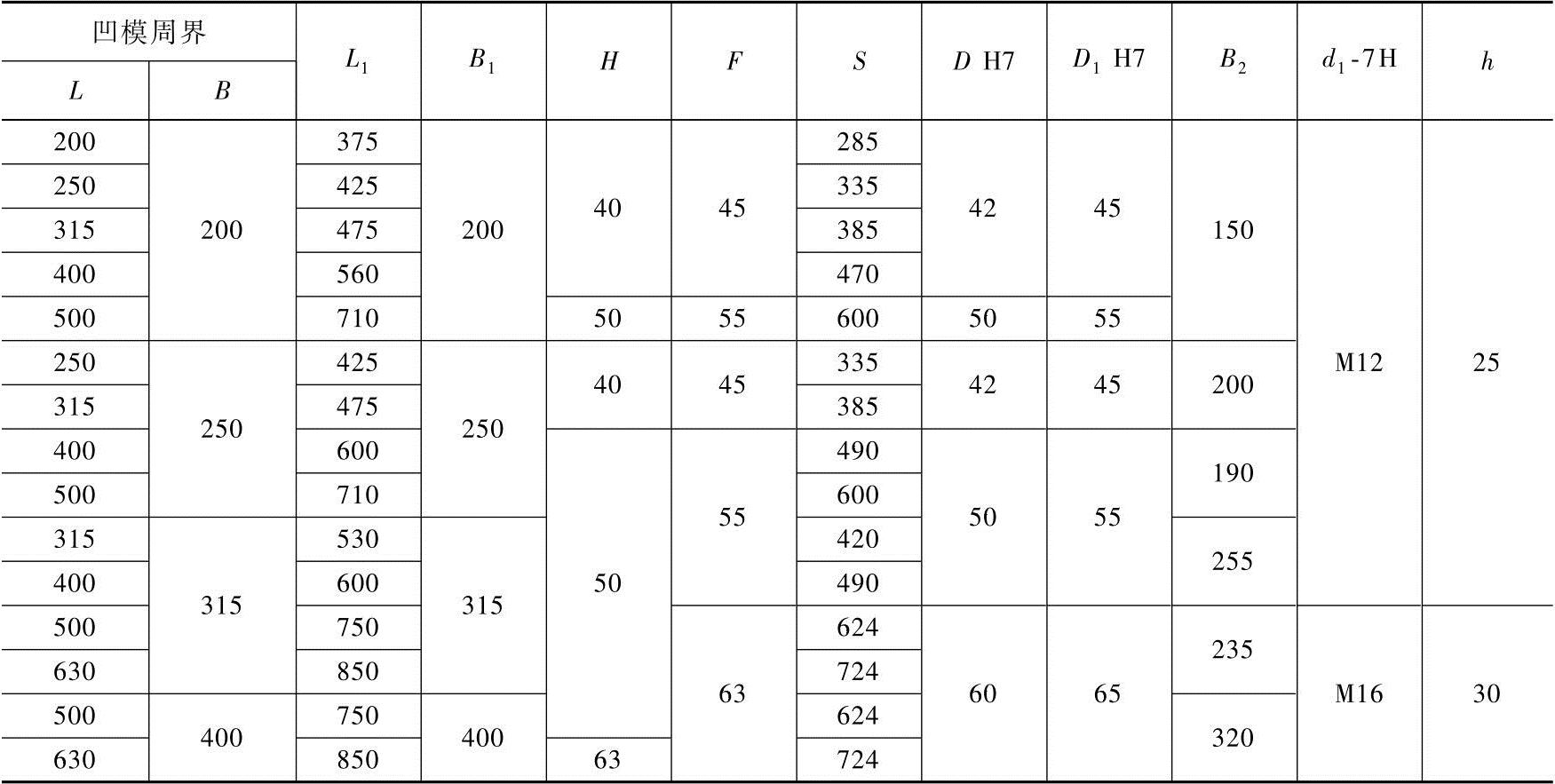

表6-44 对角导柱上模座（摘自GB/T 23566.2—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.吊装螺孔的位置尺寸由制造者确定。

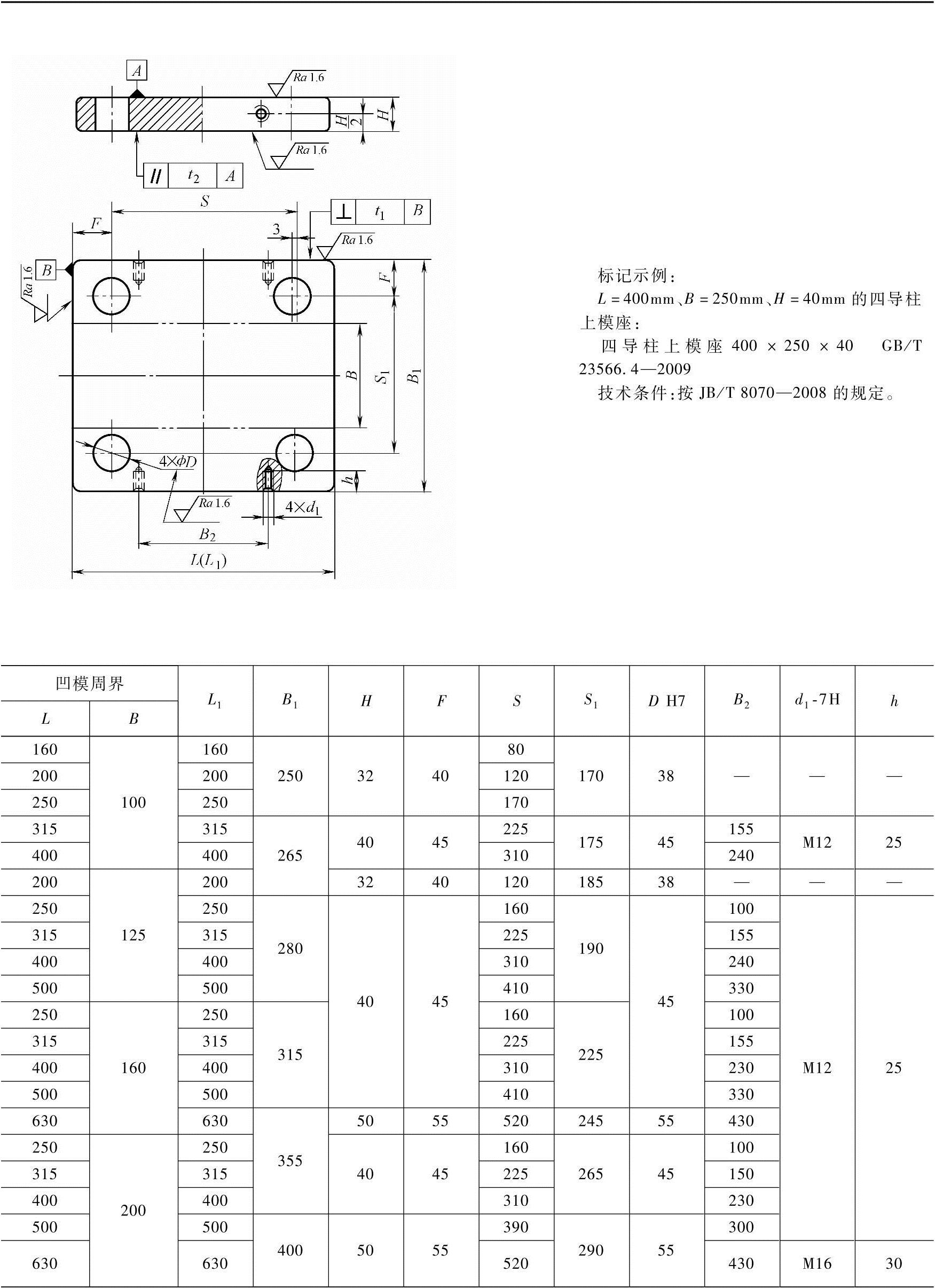

（4）四导柱上模座 四导柱上模座的结构和尺寸规格见表6-45。
表6-45 四导柱上模座（摘自GB/T 23566.4—2009） （单位：mm）
（续）
注：未注表面粗糙度Ra6.3μm。
3.滚动导向上模座
（1）后侧导柱上模座 后侧导柱上模座的结构和尺寸规格见表6-46。

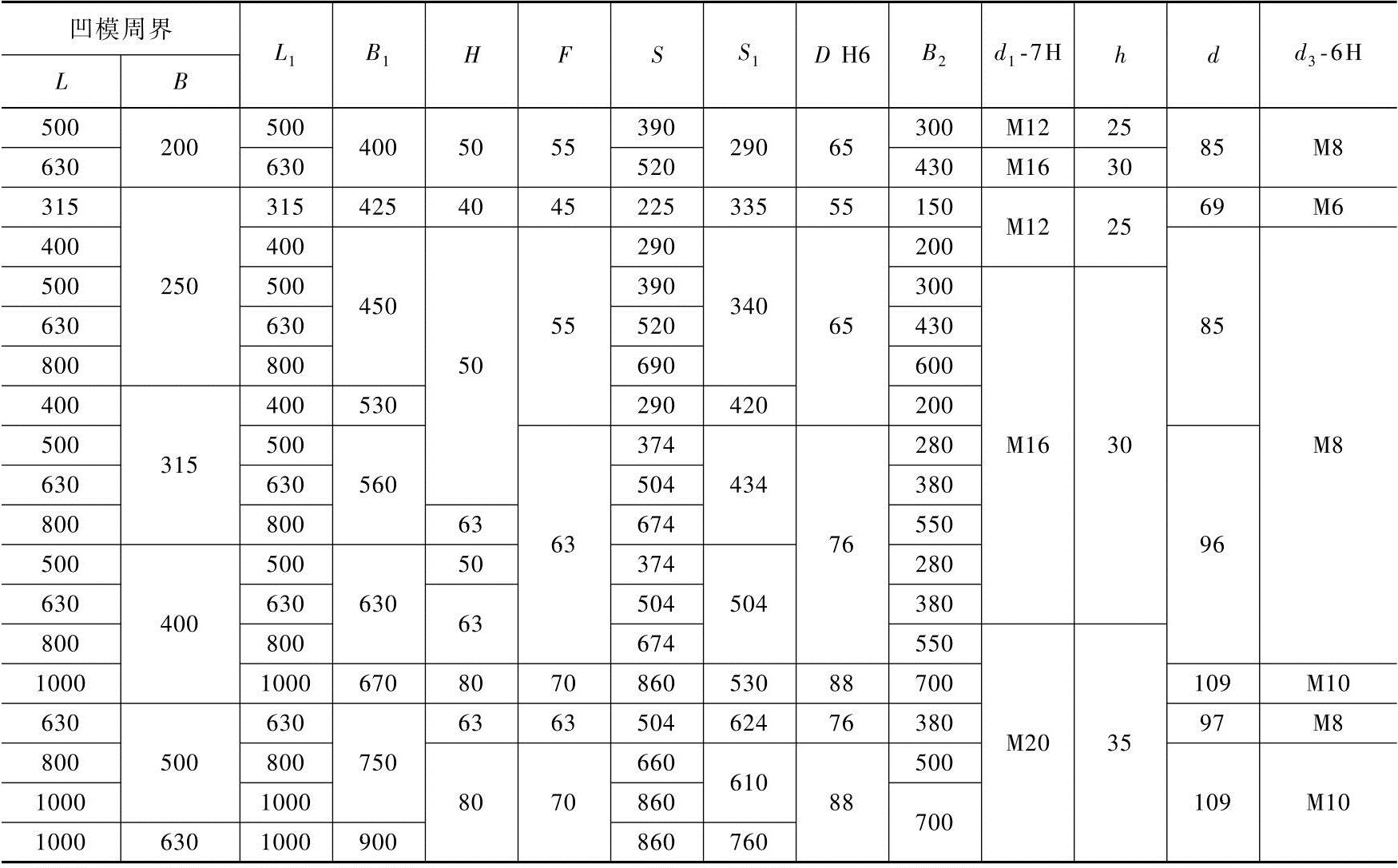

表6-46 后侧导柱上模座（摘自GB/T 23564.1—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.h1为2倍的d3。
3.吊装螺孔的位置尺寸由制造者确定。

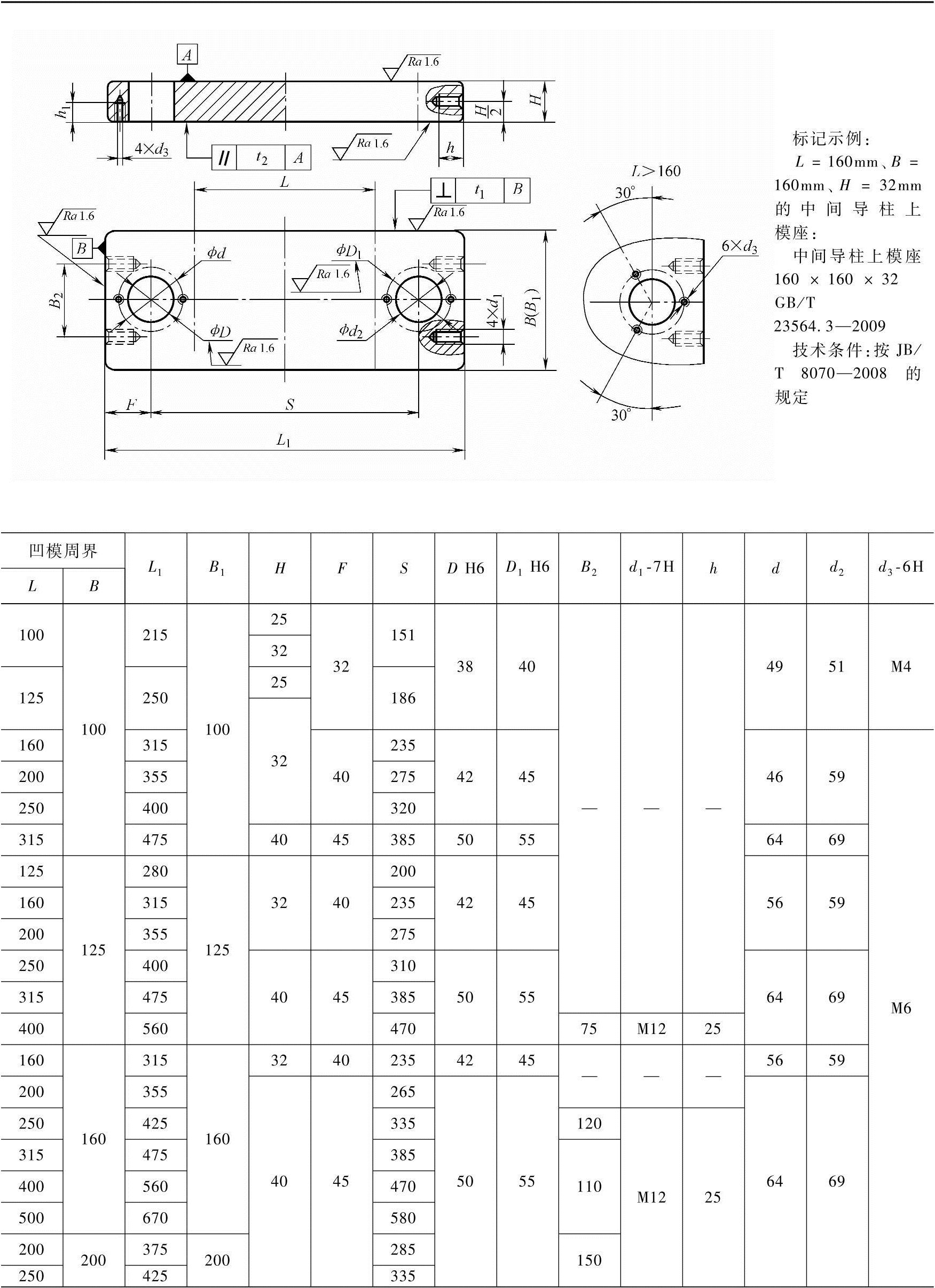

（2）中间导柱上模座 中间导柱上模座的结构和尺寸规格见表6-47。
表6-47 中间导柱上模座（摘自GB/T 23564.3—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm
2.h1为2倍的d3。

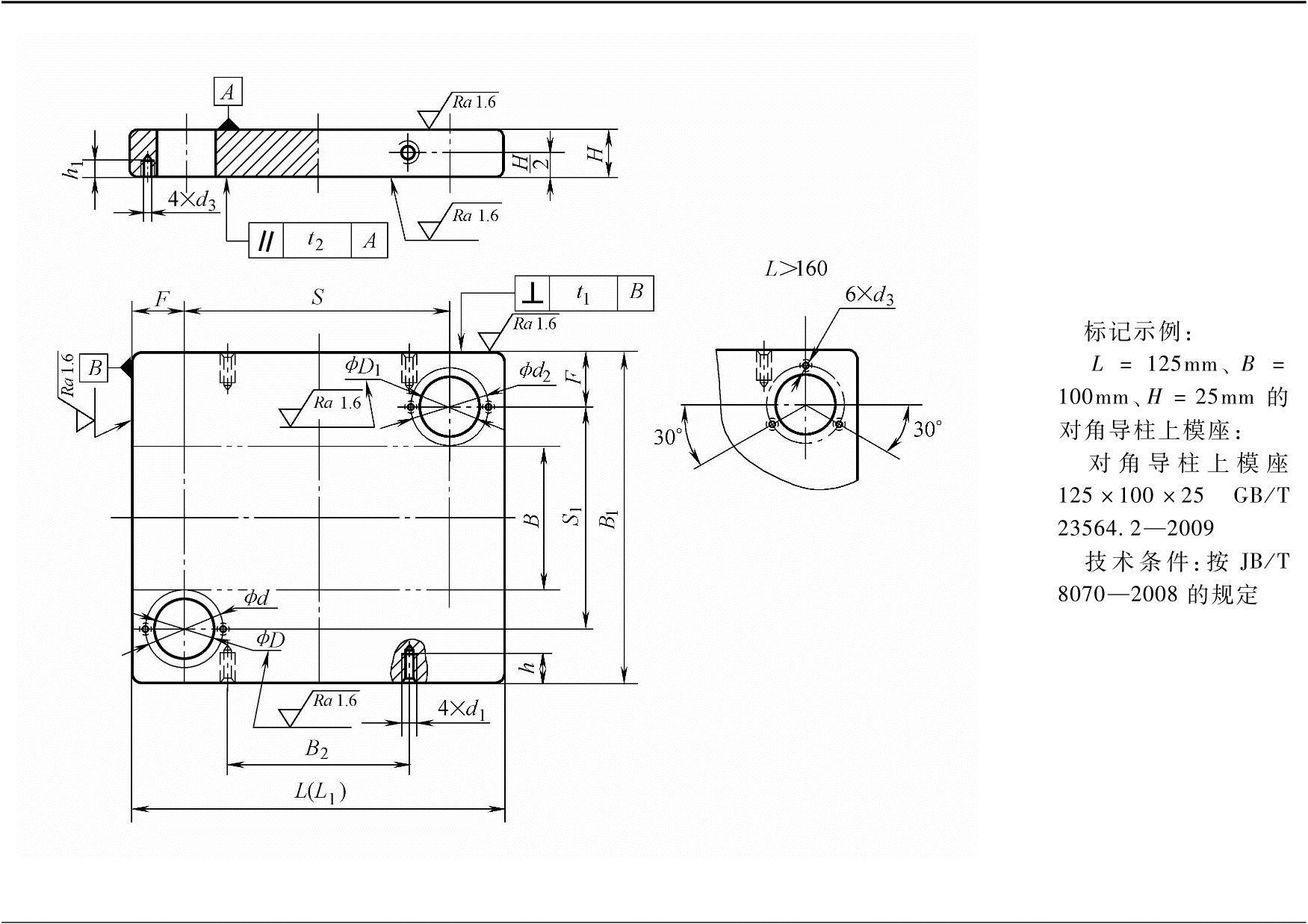

（3）对角导柱上模座 对角导柱上模座的结构和尺寸规格见表6-48。
表6-48 对角导柱上模座（摘自GB/T 23564.2—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.h1为2倍的d3。

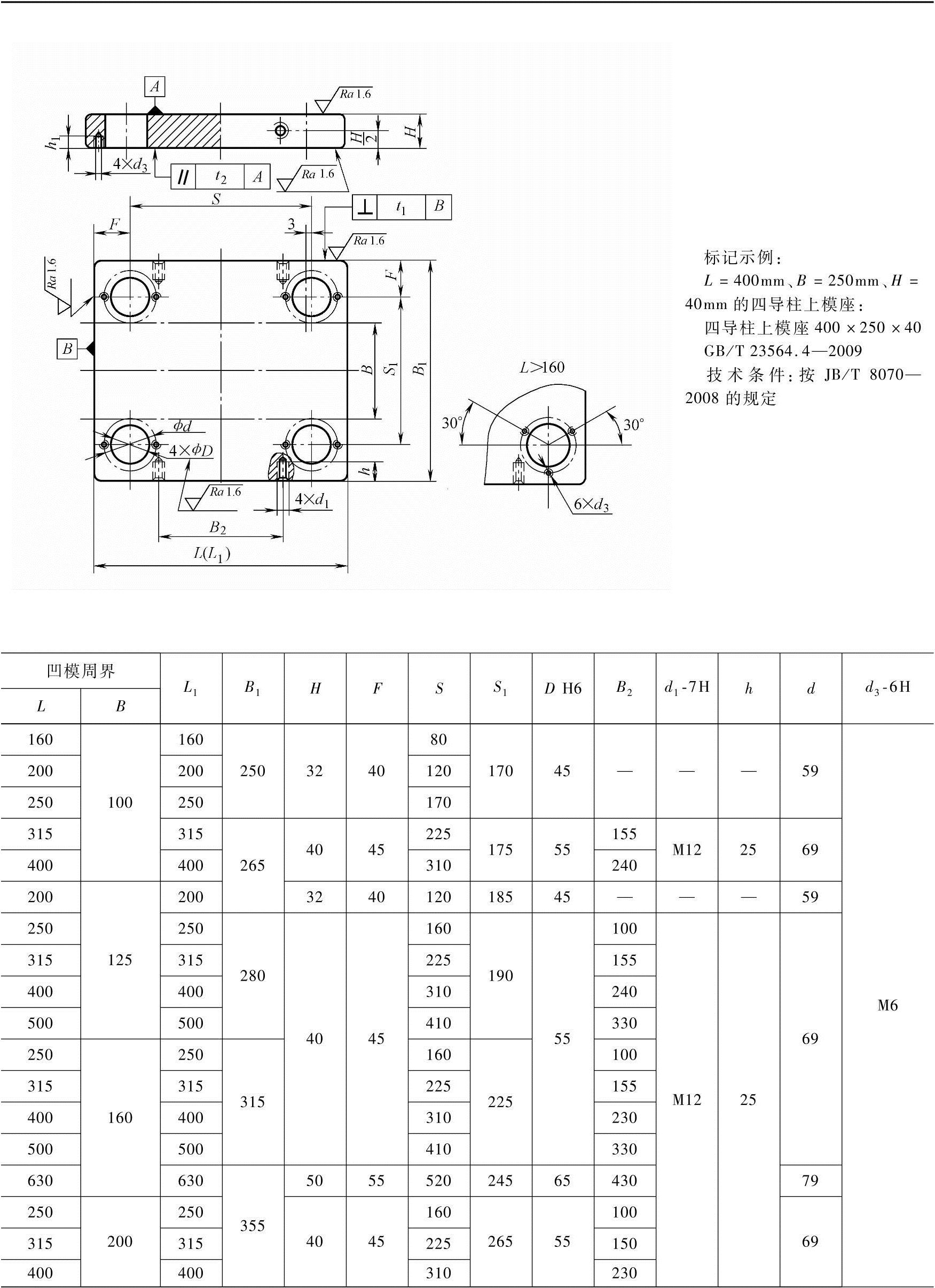

（4）四导柱上模座 四导柱上模座的结构和尺寸规格见表6-49。

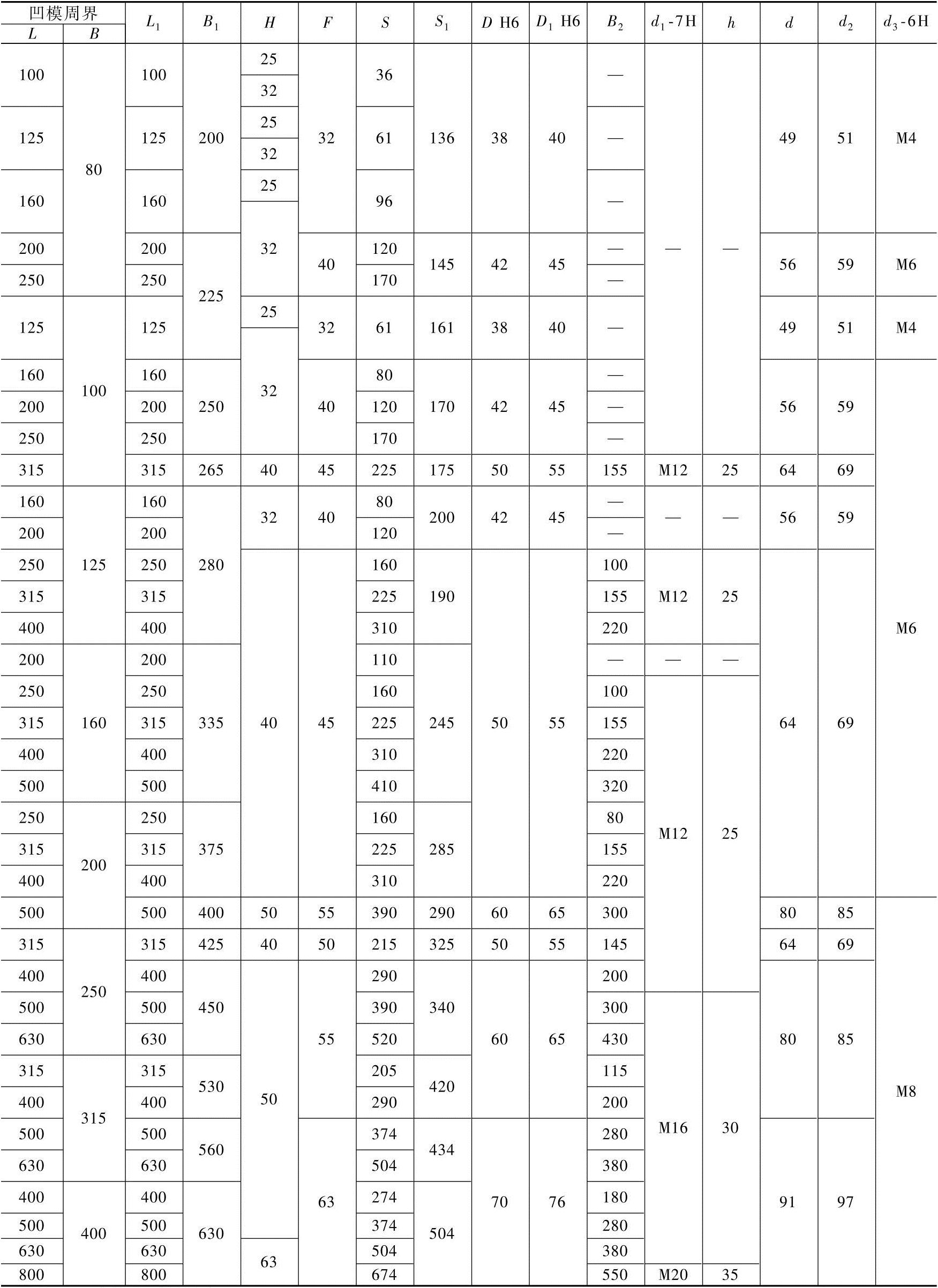

表6-49 四导柱上模座（摘自GB/T 23564.4—2009） （单位：mm）
（续）
注：1.未注表面粗糙度Ra6.3μm。
2.h1为2倍的d3。
