级进模钢板标准模架种类与规格详解

2023-06-26 理论教育 版权反馈
【摘要】：表6-11 中间导柱模架 （续）对角导柱模架 对角导柱模架见表6-12。表6-17 四角导柱模架 （续）注：1.限程器结构和尺寸由制造者确定。

1.滑动导向模架

（1）后导柱模架 后导柱模架见表6-10。

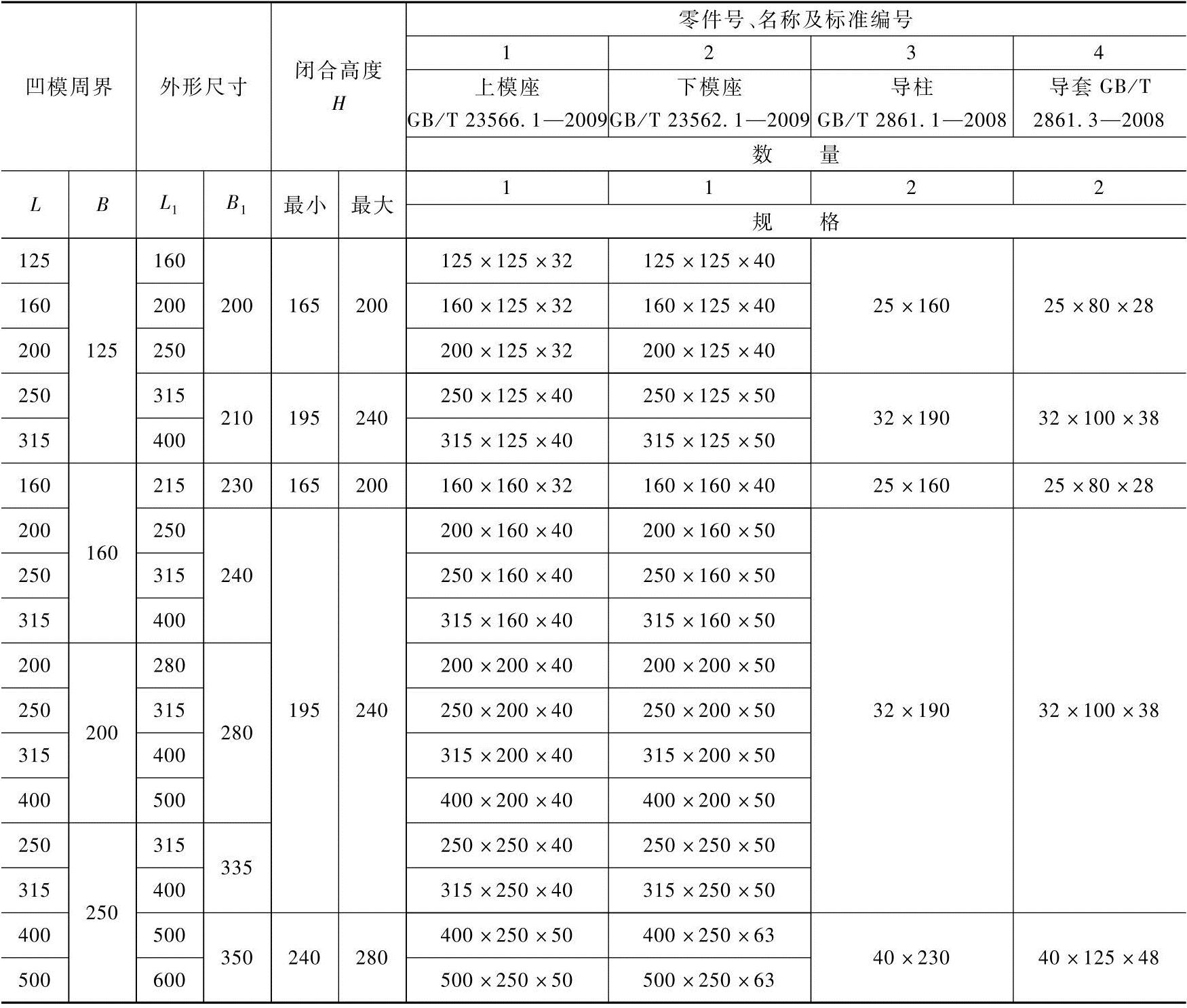

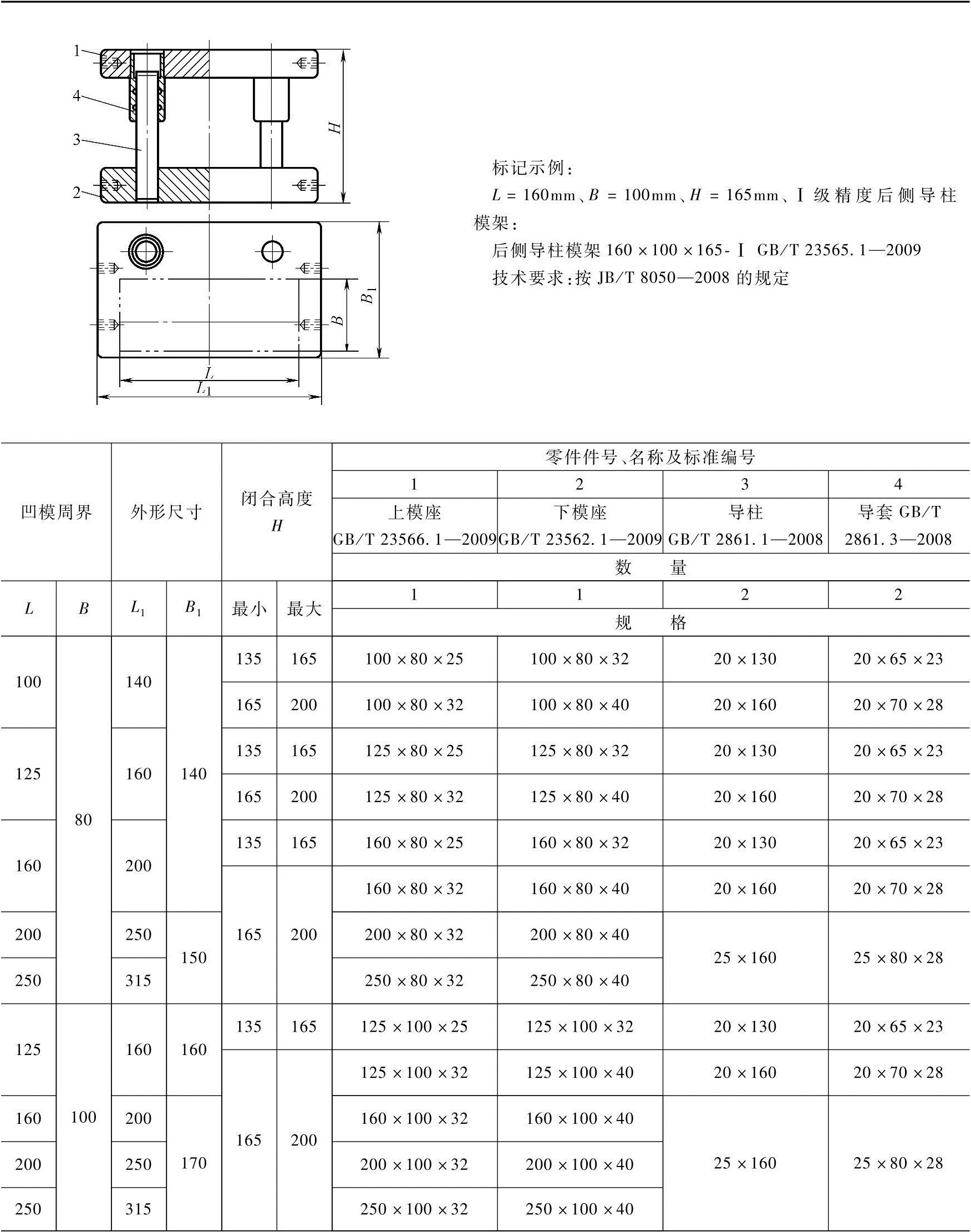

表6-10 后导柱模架（摘自GB/T 23565.1—2009） （单位：mm）


（续）


注：允许采用可卸导柱。

（2）中间导柱模架 中间导柱模架见表6-11。

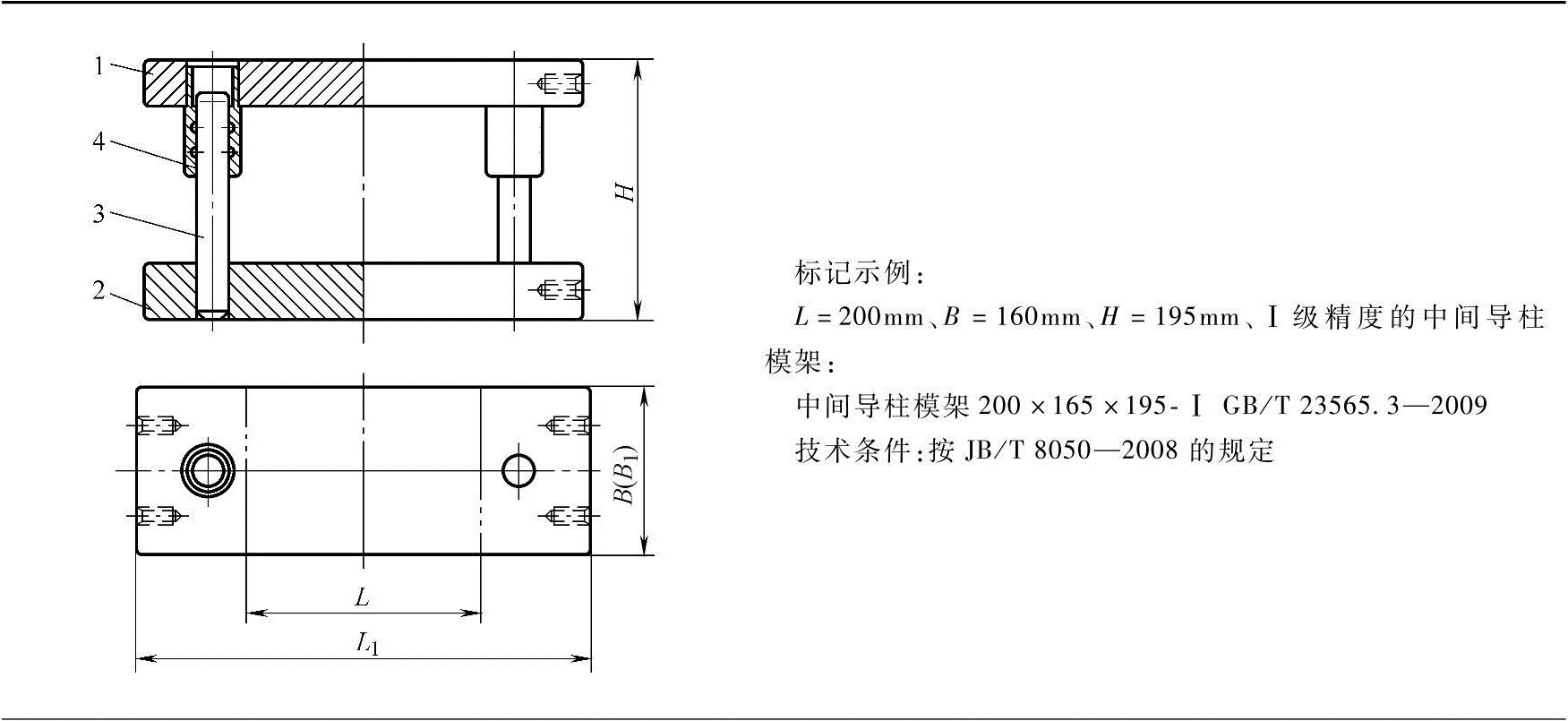

表6-11 中间导柱模架（摘自GB/T 23565.3—2009） （单位：mm）


（续）


（3）对角导柱模架 对角导柱模架见表6-12。

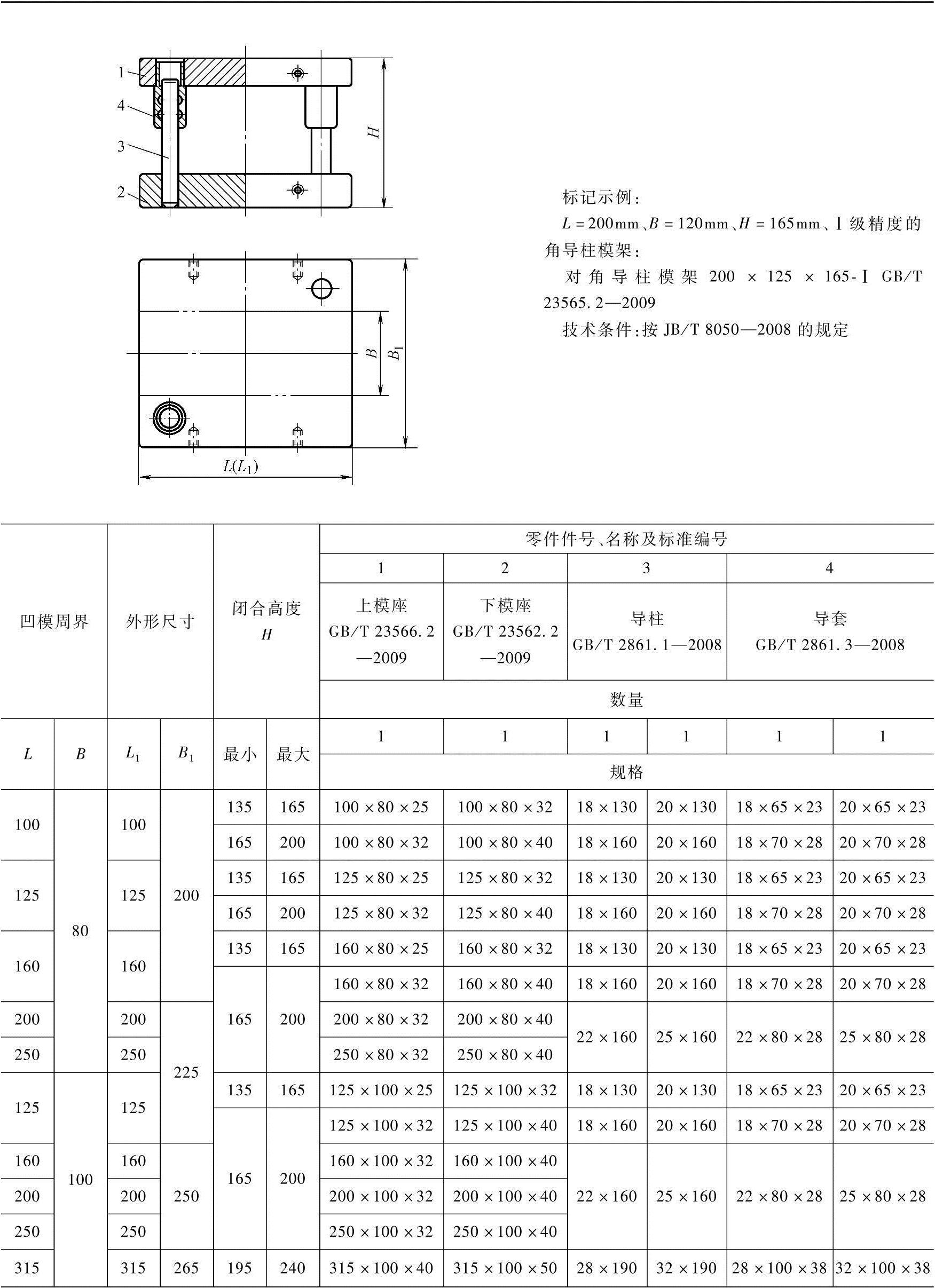

表6-12对角导柱模架（摘自GB/T 23565.2—2009） （单位：mm）


（续）


注：允许采用可卸导柱。

（4）四导柱模架 四导柱模架见表6-13。

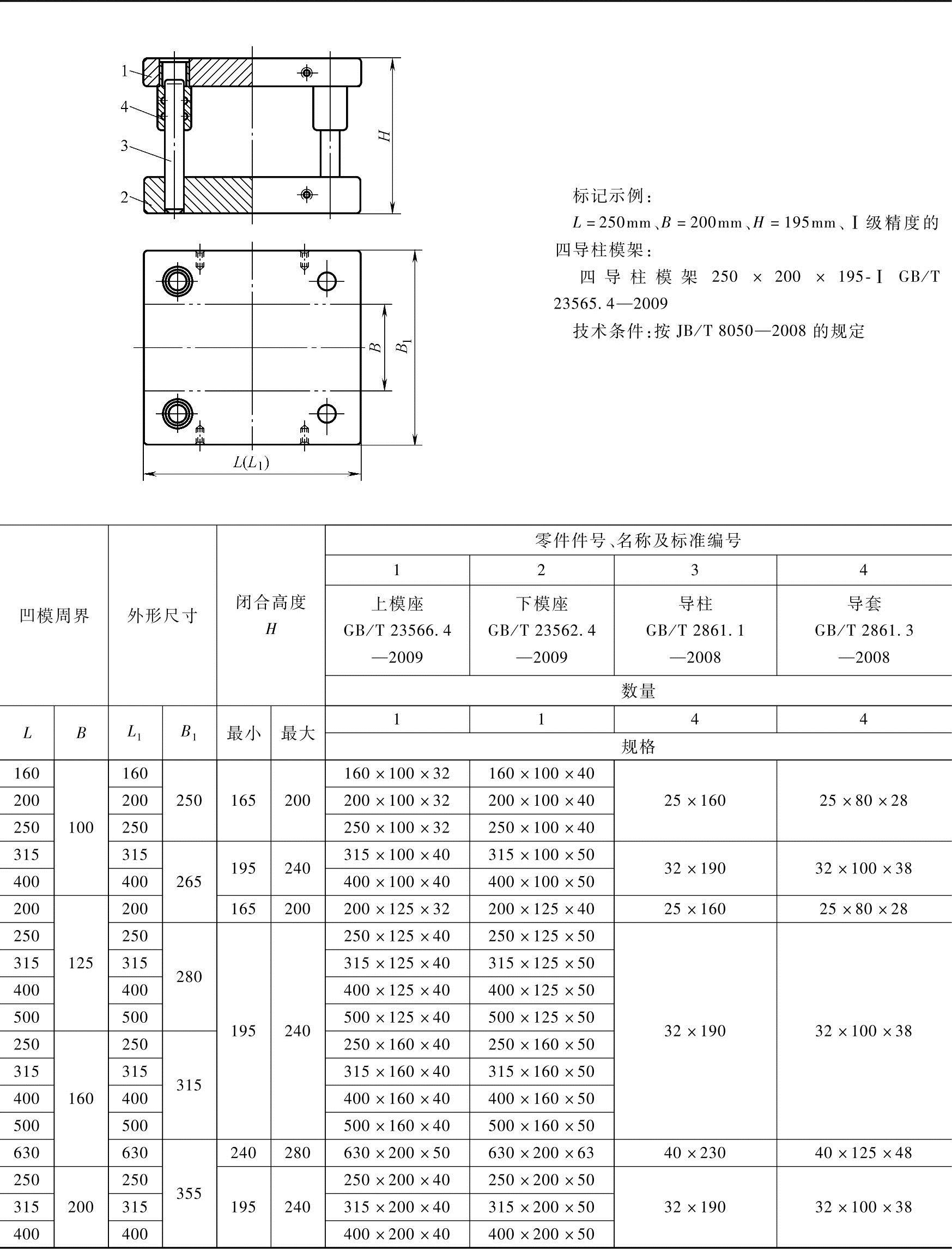

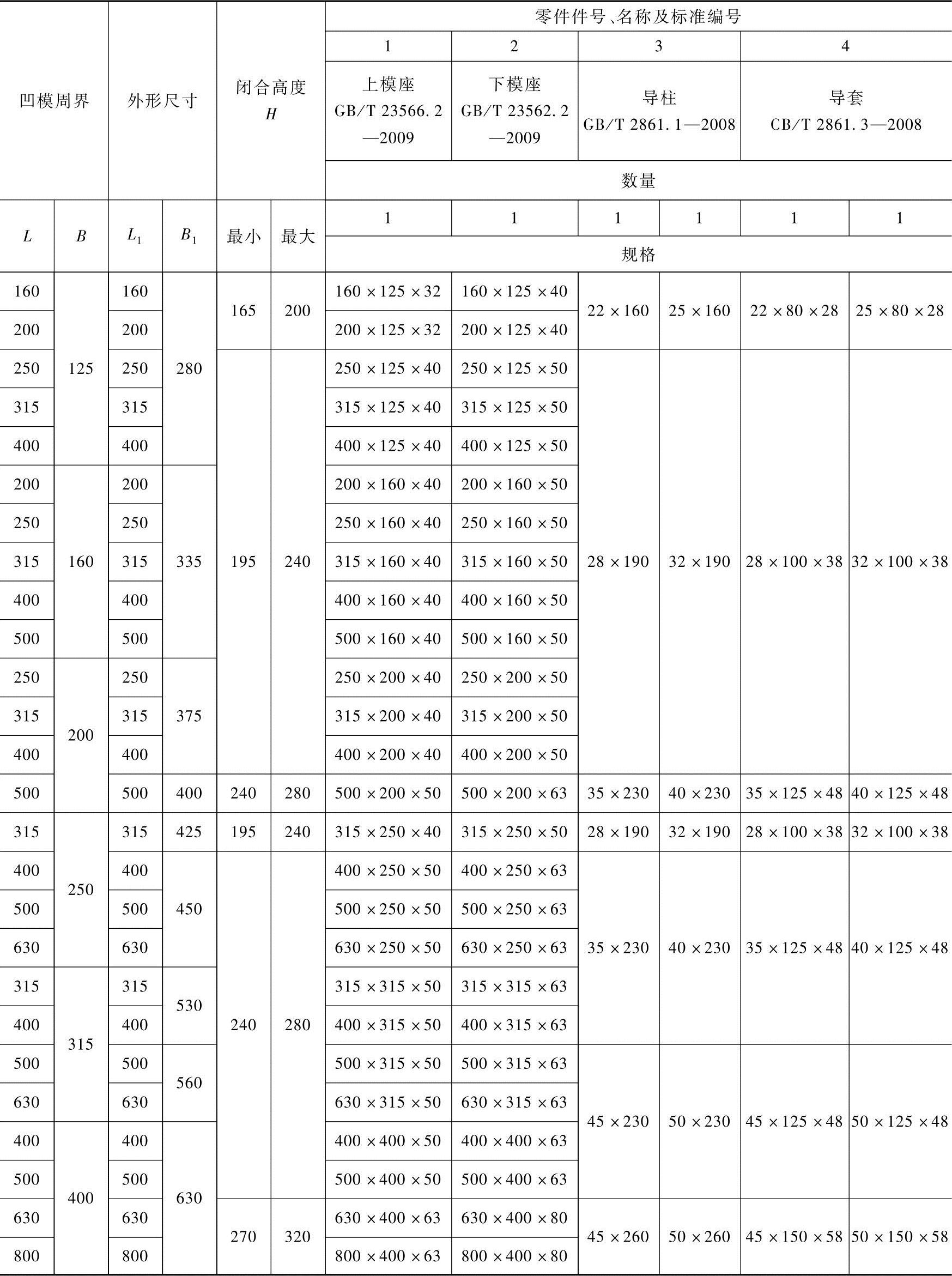

表6-13 四导柱模架（摘自GB/T 23565.4—2009） （单位：mm）


注：允许采用可卸导柱。

2.滚动导向模架

（1）后侧导柱模架 后侧导柱模架见表6-14。

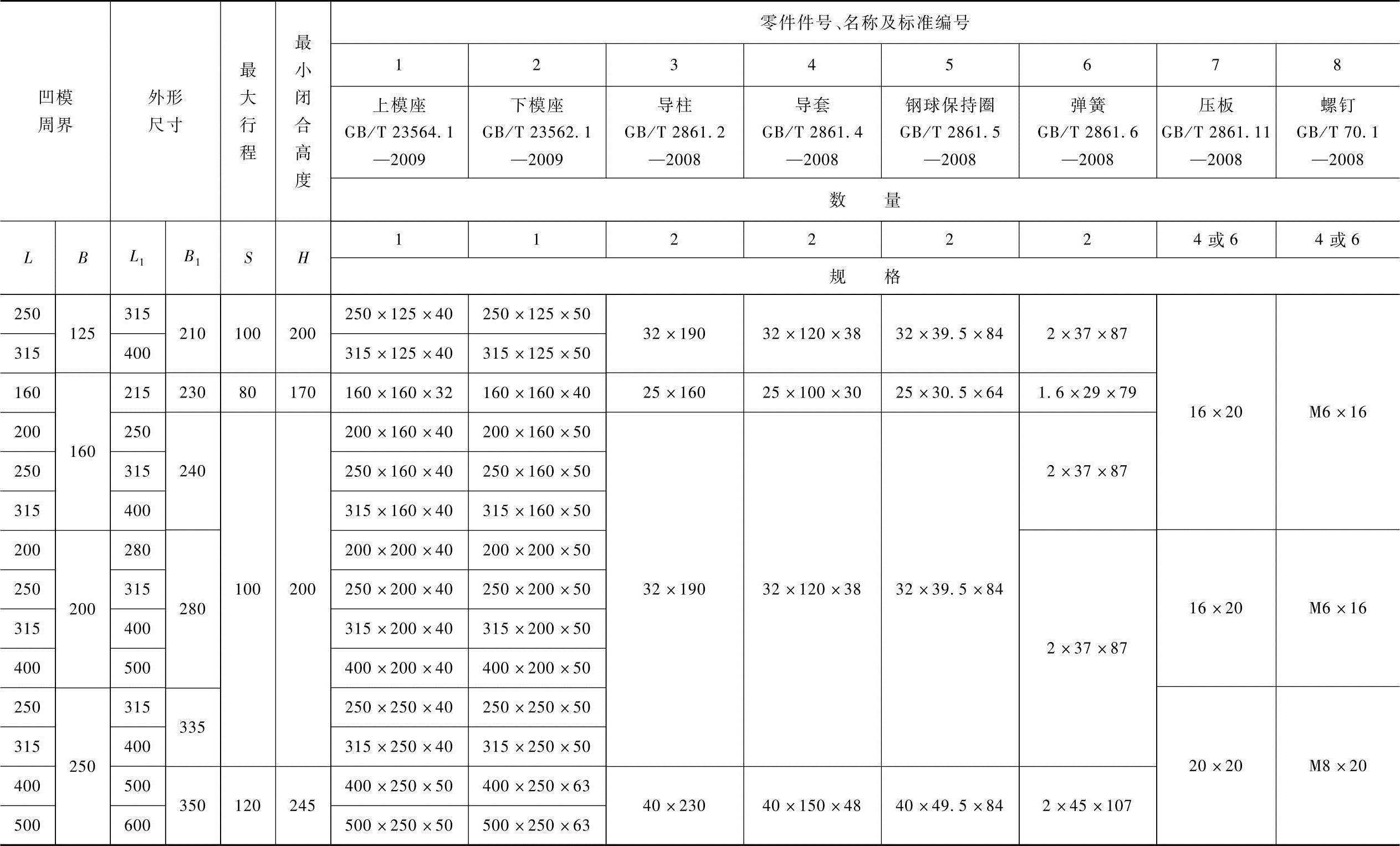

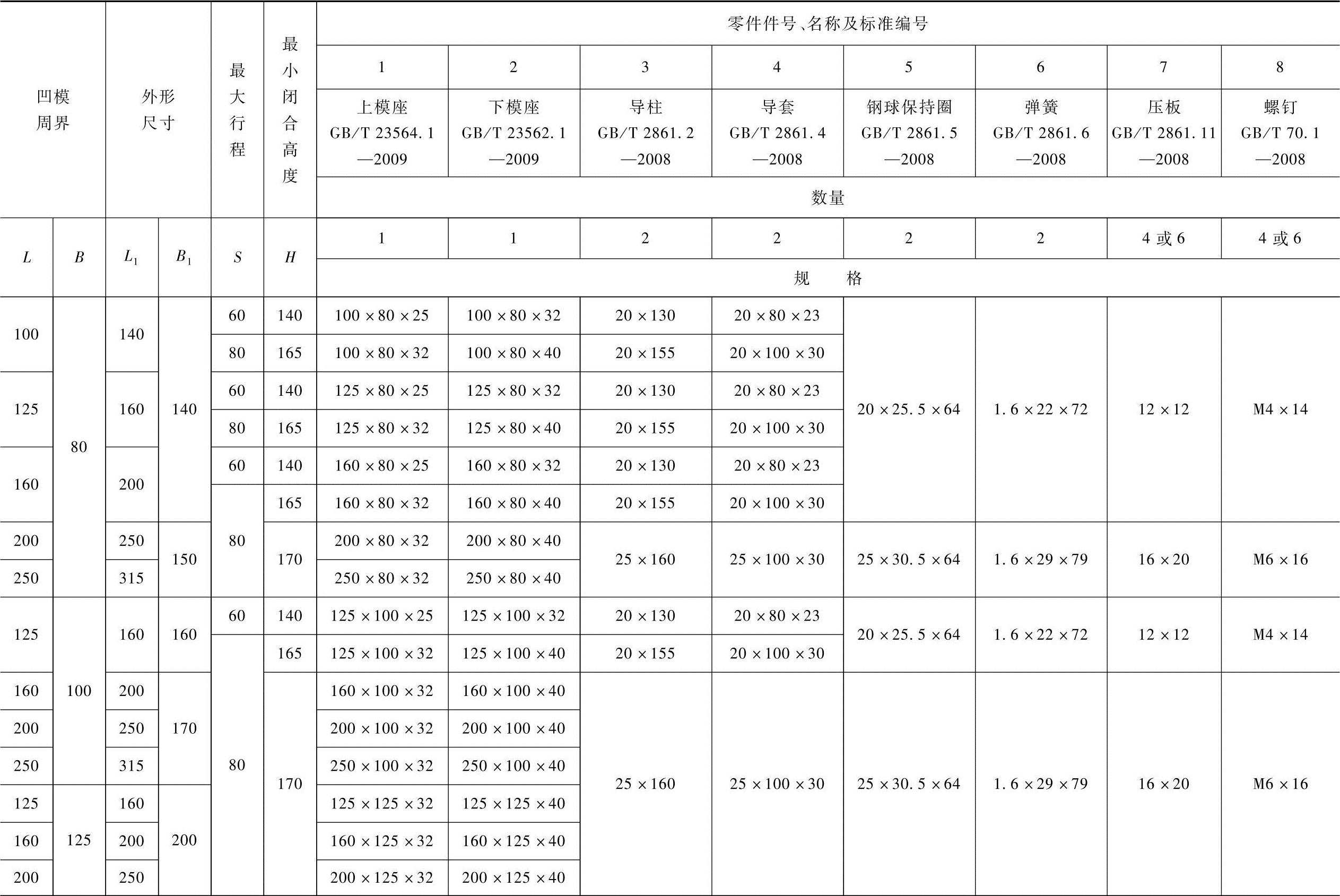

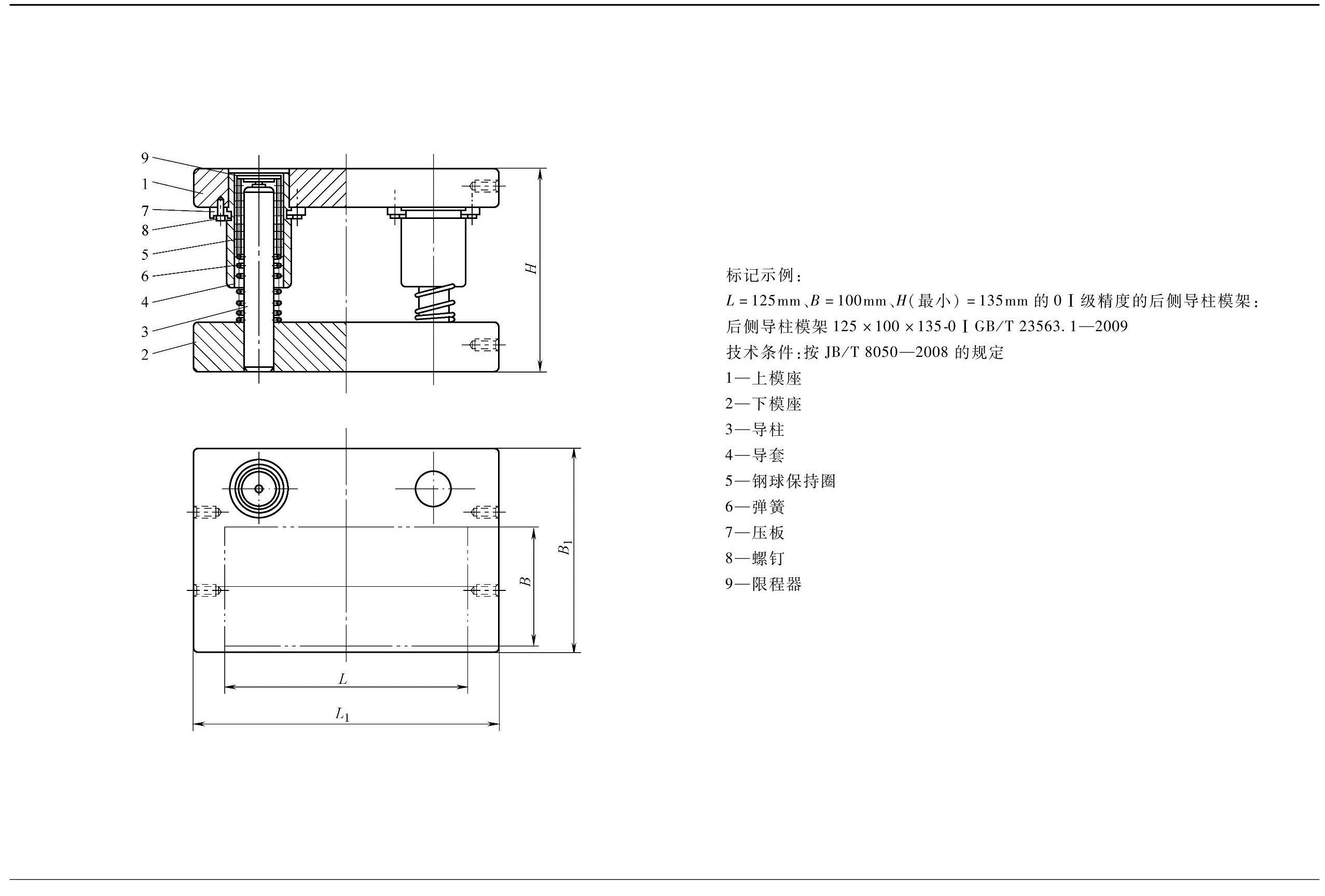

表6-14 后侧导柱模架（摘自GB/T 23563.1—2009） （单位：mm）


（续）


（续）


注：1.限程器结构和尺寸由制造者确定。

2.导套与上模座装配允许采用粘接方式。

3.允许采用可卸导柱。

（2）中间导柱模架 中间导柱模架见表6-15。

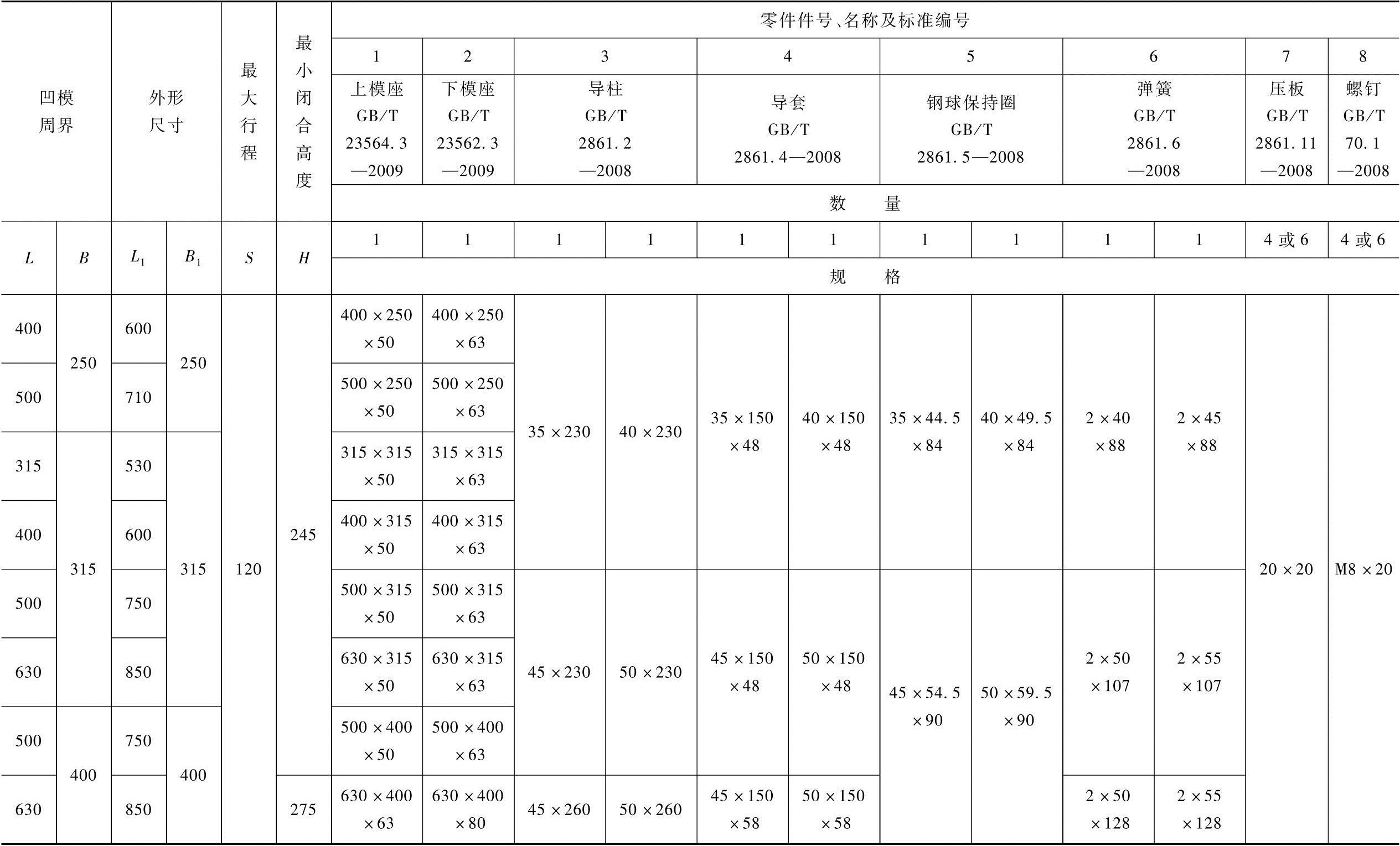

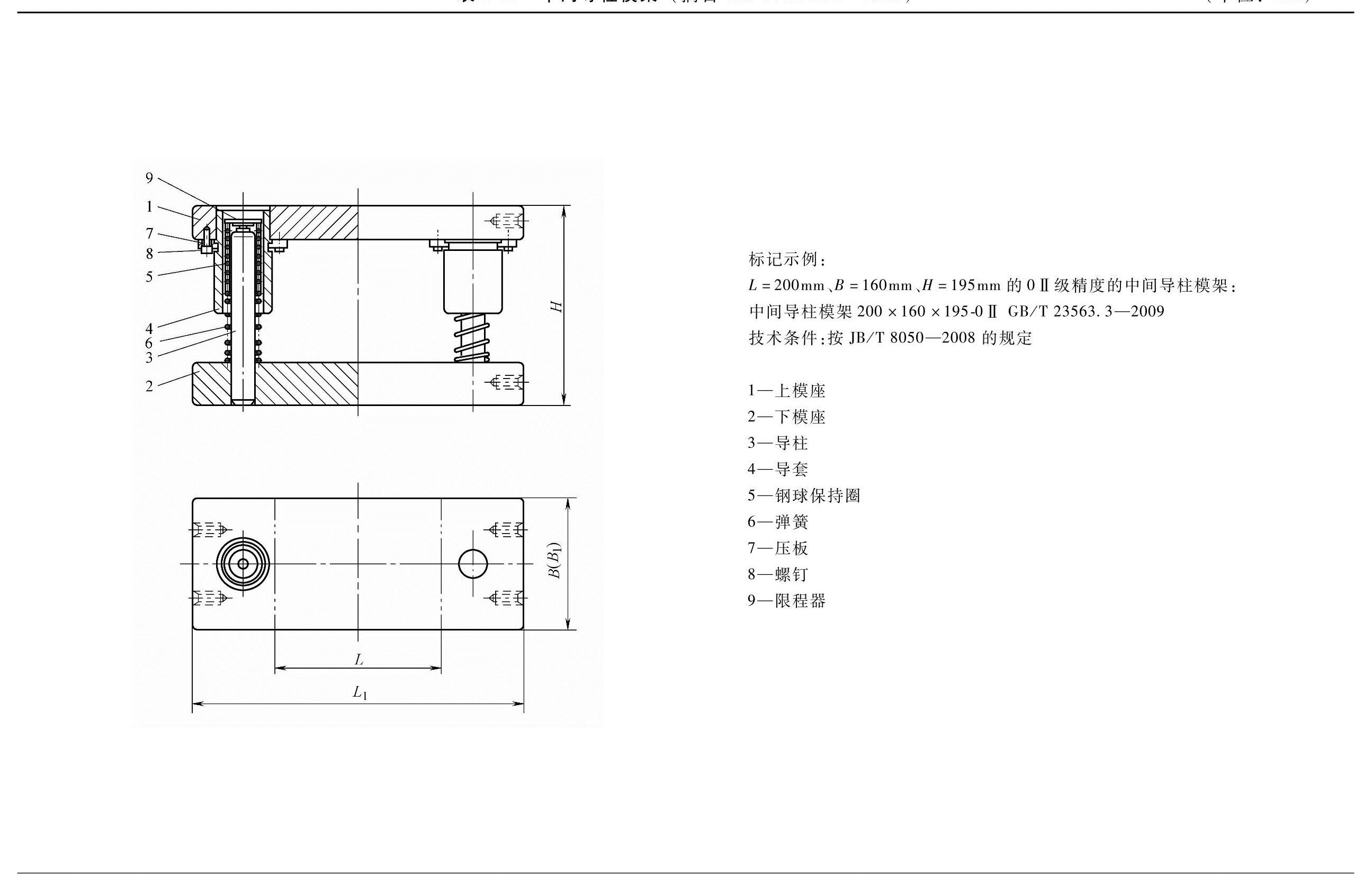

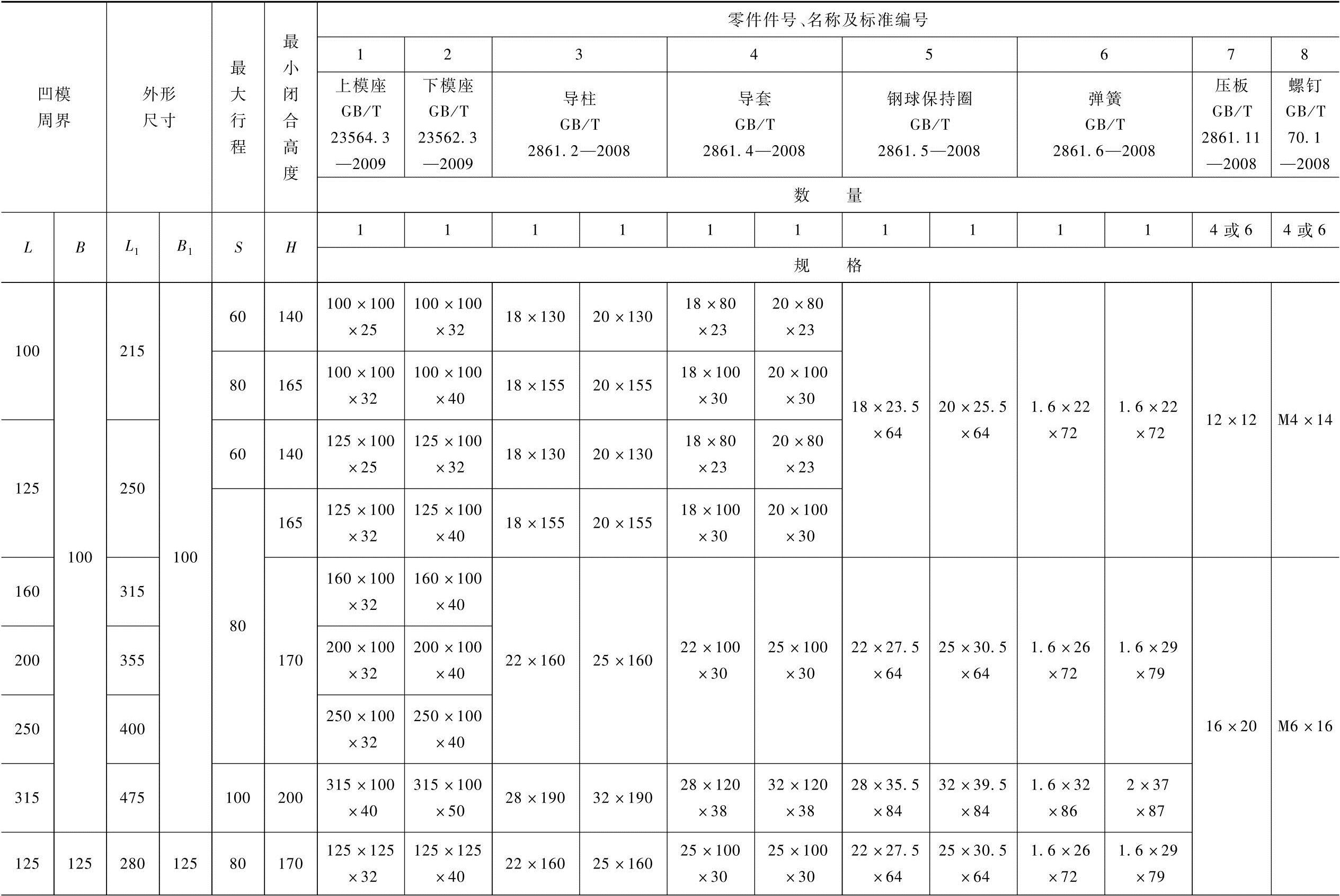

表6-15 中间导柱模架（摘自GB/T 23563.3—2009） （单位：mm）


（续）


（续）


（续）


（续）


注：1.限程器结构和尺寸由制造者确定。

2.导套与上模座装配允许采用粘接方式

3.允许采用可卸导柱。

（3）对角导柱模架 对角导柱模架见表6-16。

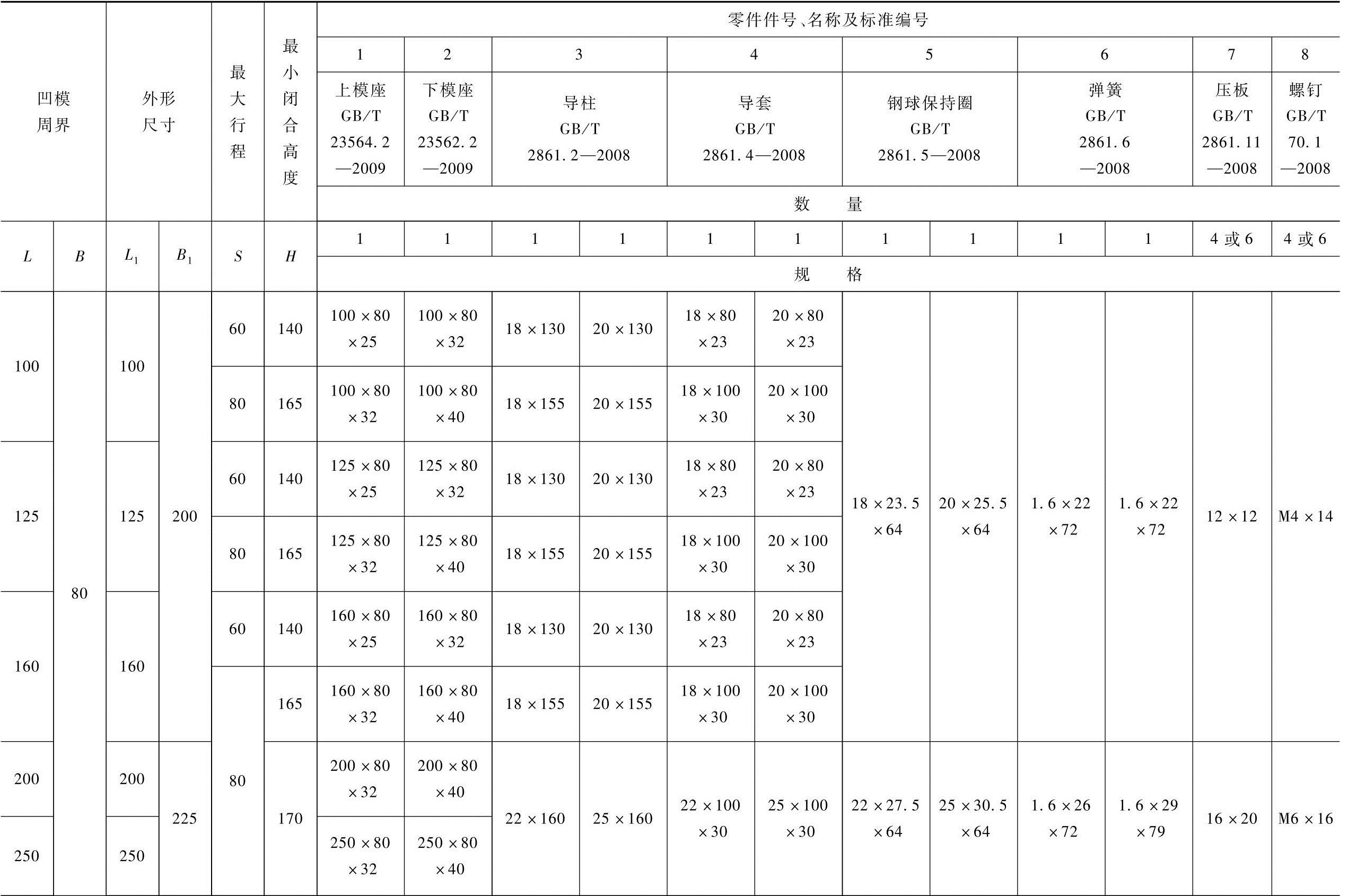

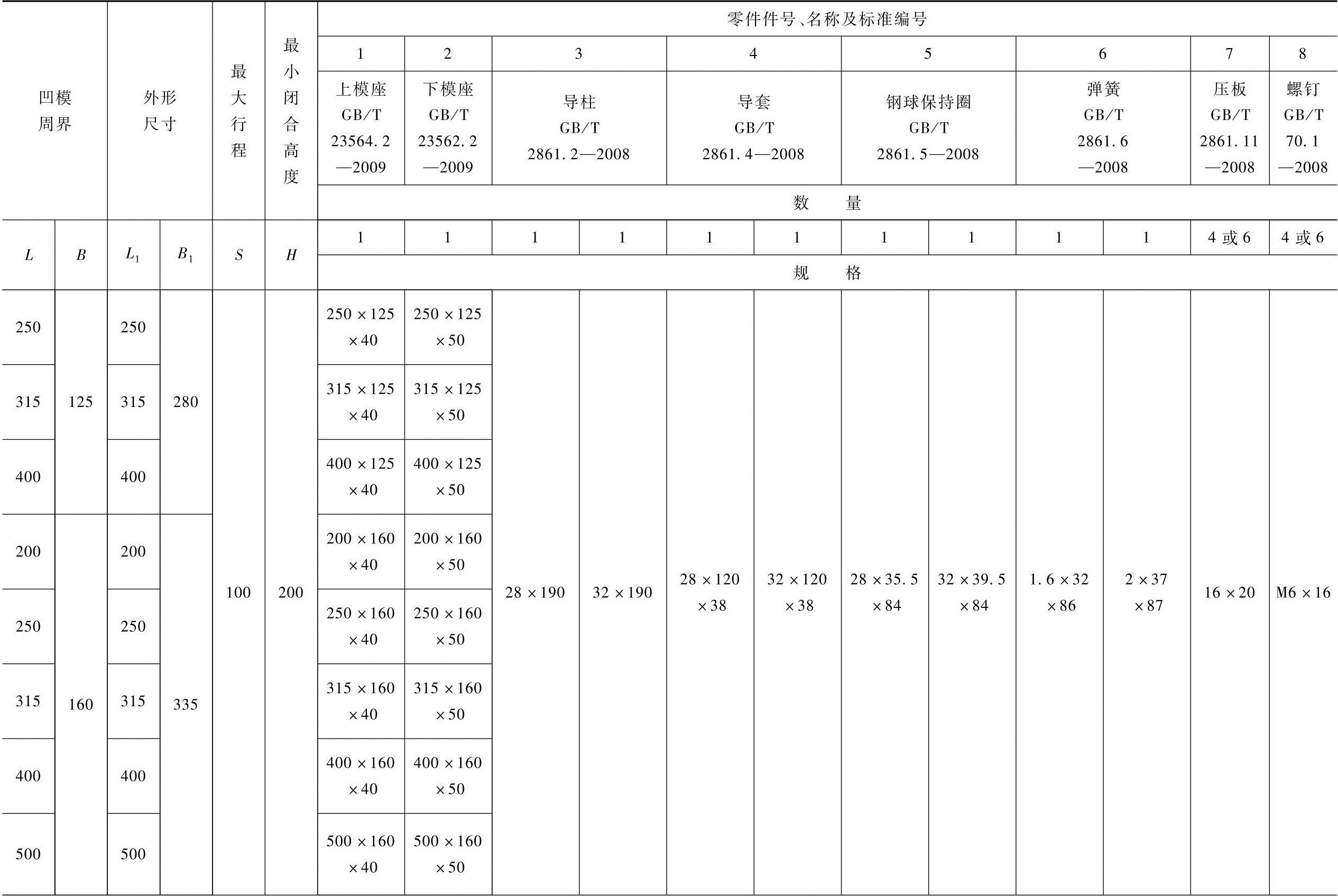

表6-16 对角导柱模架（摘自GB/T 23563.2—2009） （单位：mm）


（续）


（续）


（续）


（续）


（续）


注：1.限程器结构和尺寸由制造者确定。

2.导套与上模座装配允许采用粘接方式。

3.允许采用可卸导柱。

（4）四角导柱模架 四角导柱模架见表6-17。

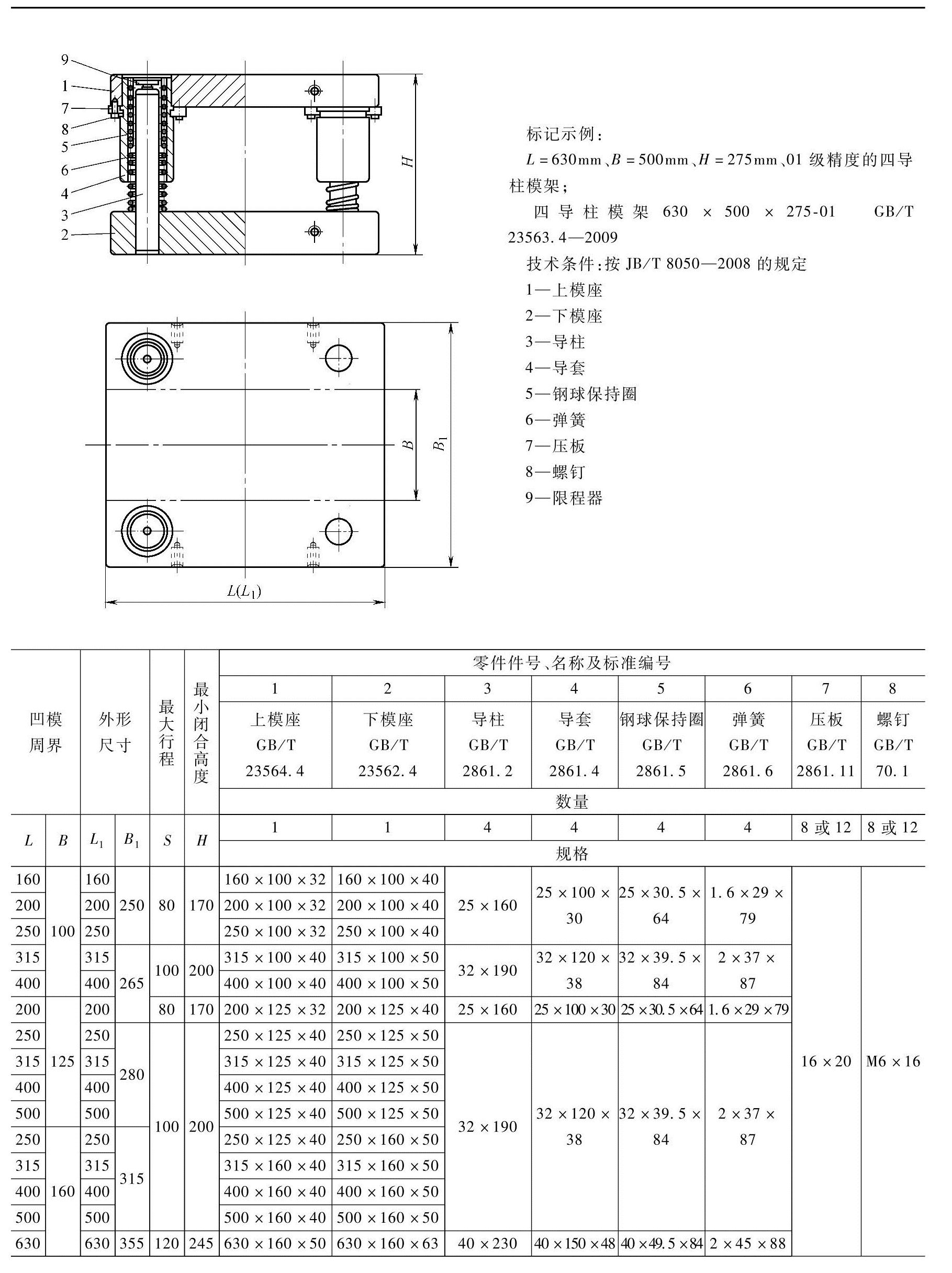

表6-17 四角导柱模架（摘自GB/T 23563.4—2009） （单位：mm）


（续）


注：1.限程器结构和尺寸由制造者确定。

2.导套与上模座装配允许采用粘接方式。

3.允许采用可卸导柱。
