1.滑动导向模架

(1)对角导柱模架 对角导柱模架的导柱安装在凹模面的对角中心线上,受力平衡,上模座在导柱上运动平稳,适用于纵向或横向送料,其结构和规格尺寸见表6-1。

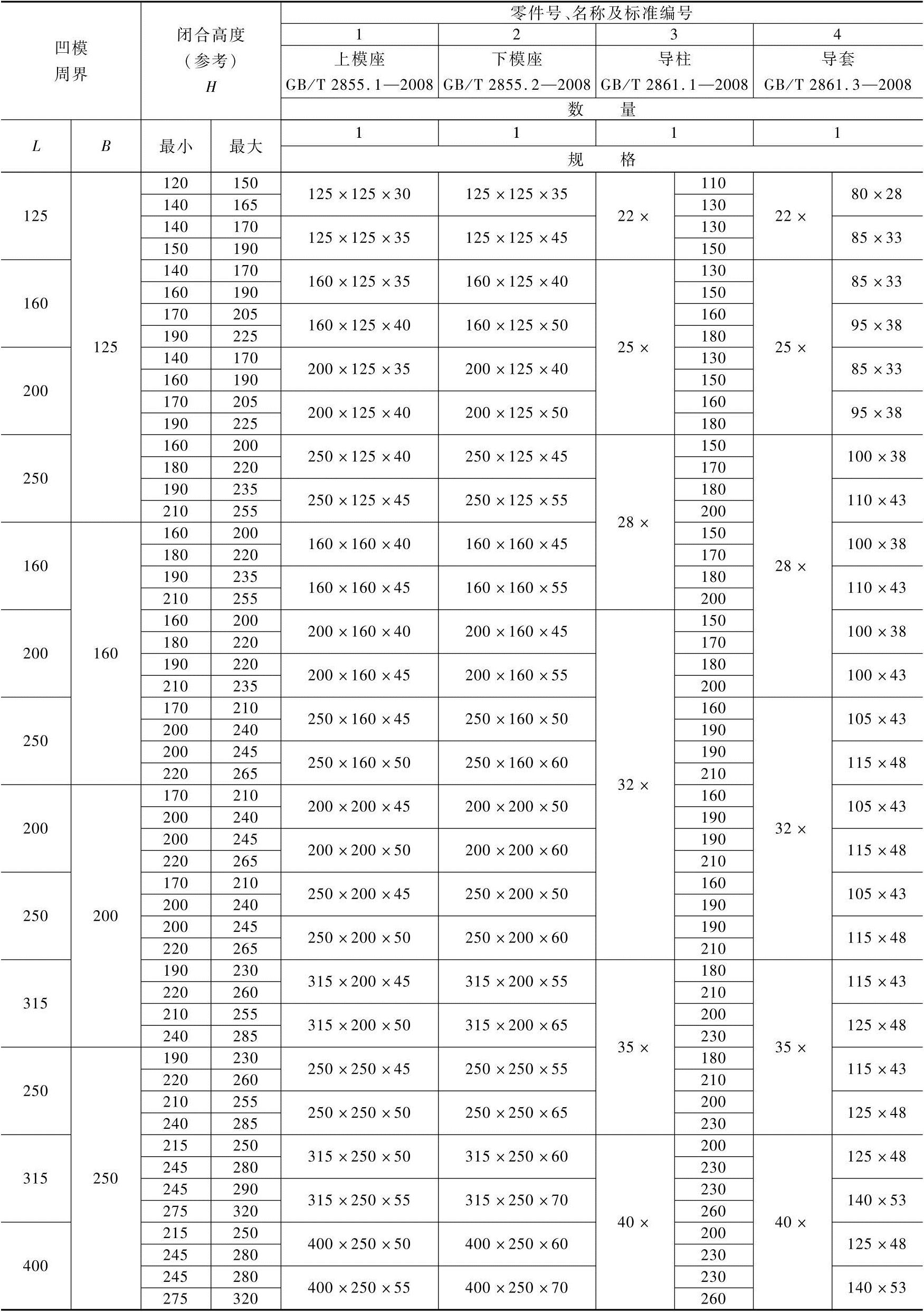

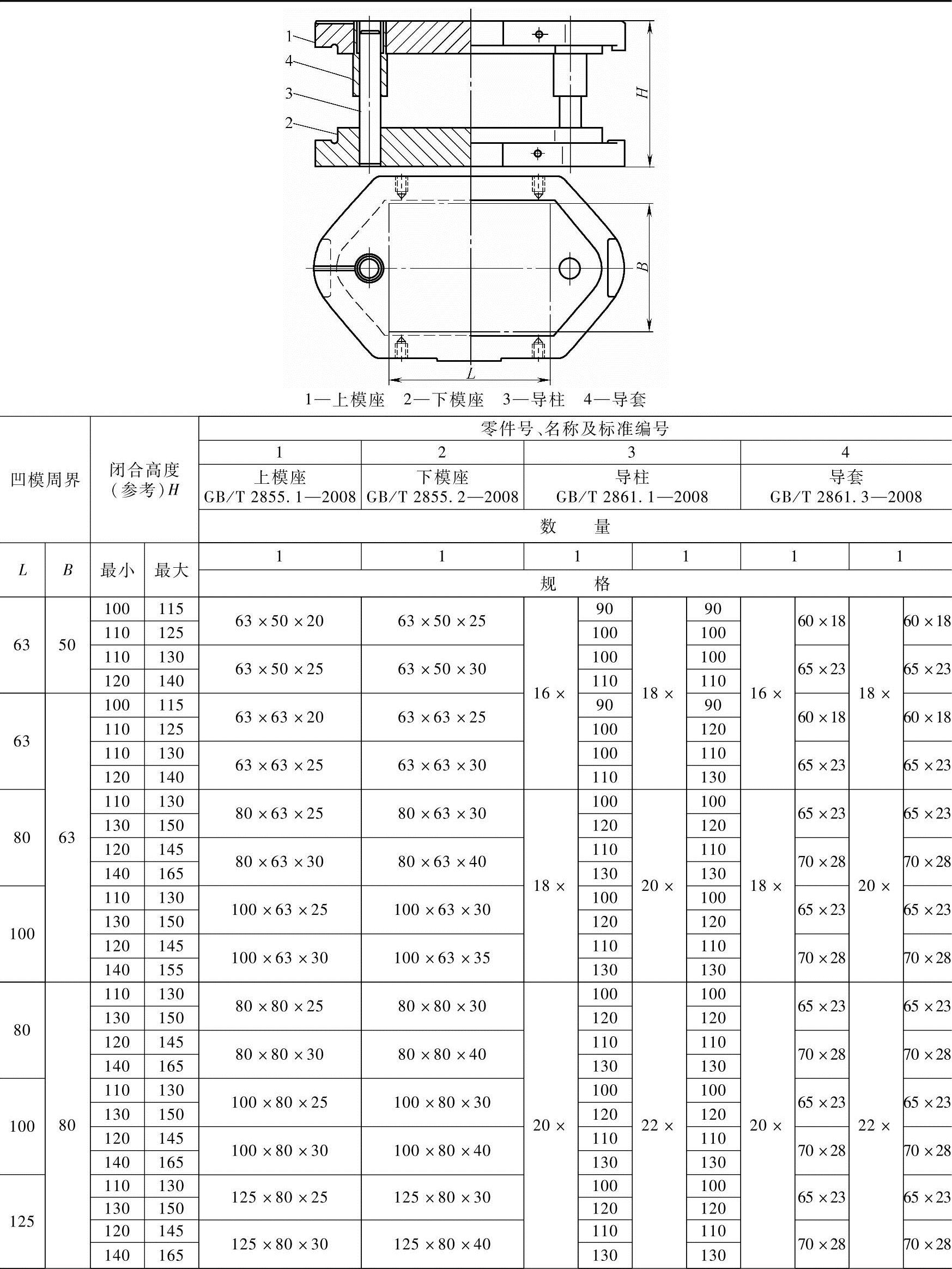

表6-1 对角导柱模架(摘自GB/T2851—2008) (单位:mm)


(续)


(续)


(续)


(2)后侧导柱模架 两导柱、导套分别装在上、下模座后侧,送料及操作方便,可纵、横向送料。主要适用于一般精度要求的多工位级进模,不宜用于大型的多工位级进模,其结构和规格尺寸见表6-2。

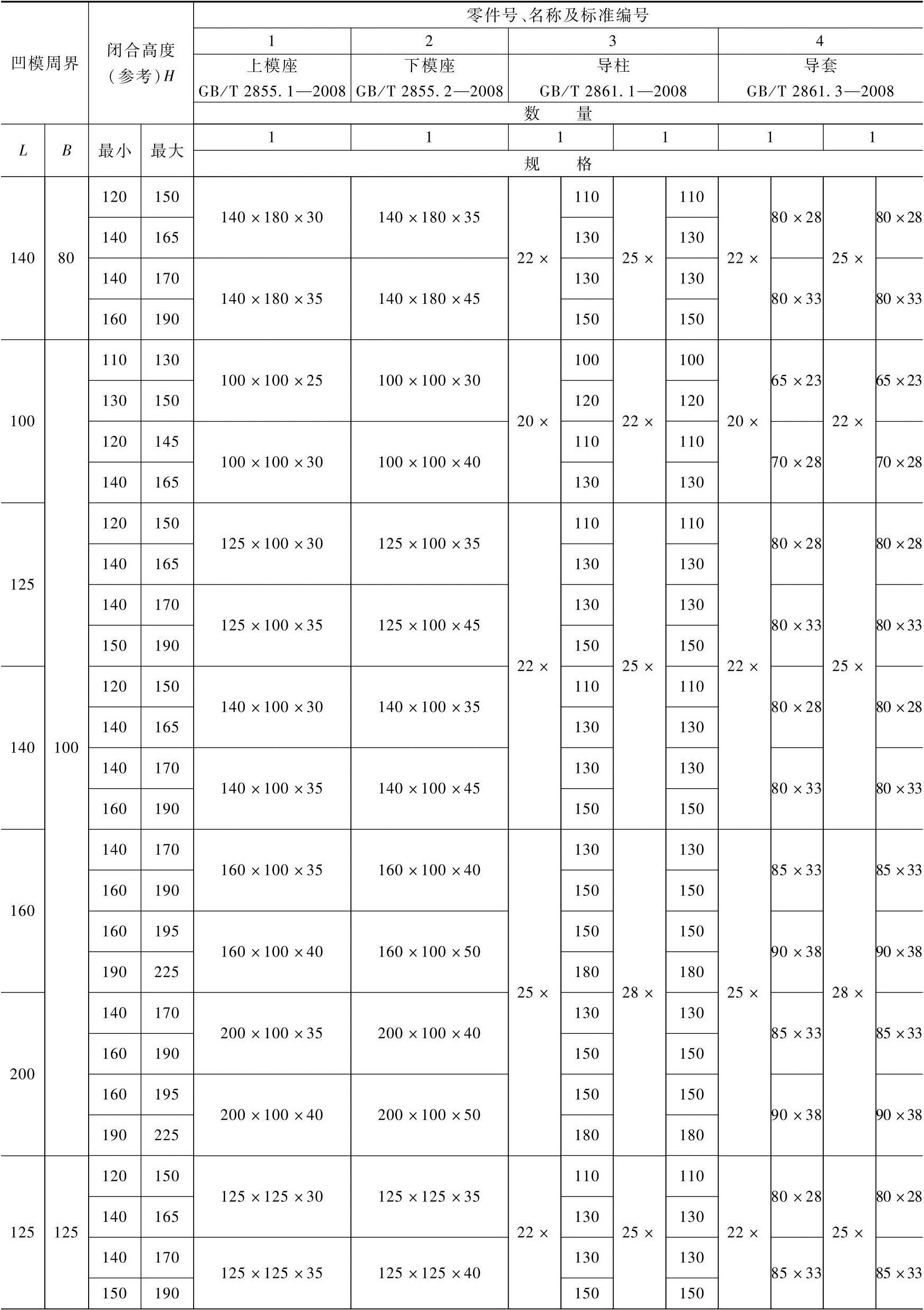

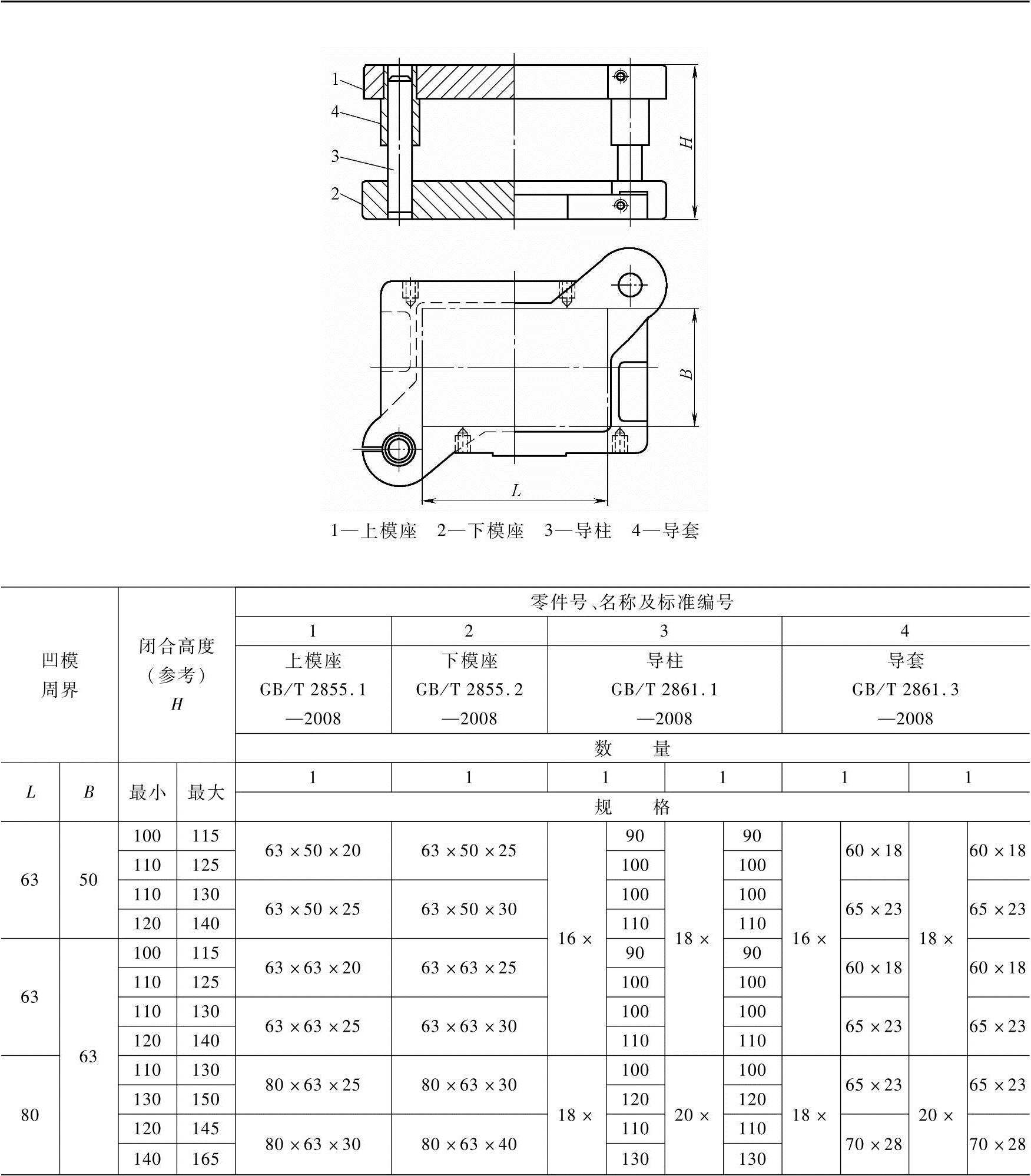

表6-2 后侧导柱模架(摘自GB/T 2851—2008) (单位:mm)


(续)


(续)


(3)中间导柱模架 中间导柱模架仅适用于纵向送料,具有导向精度高、上模座在导柱上运动平稳的特点,其结构和规格尺寸见表6-3。

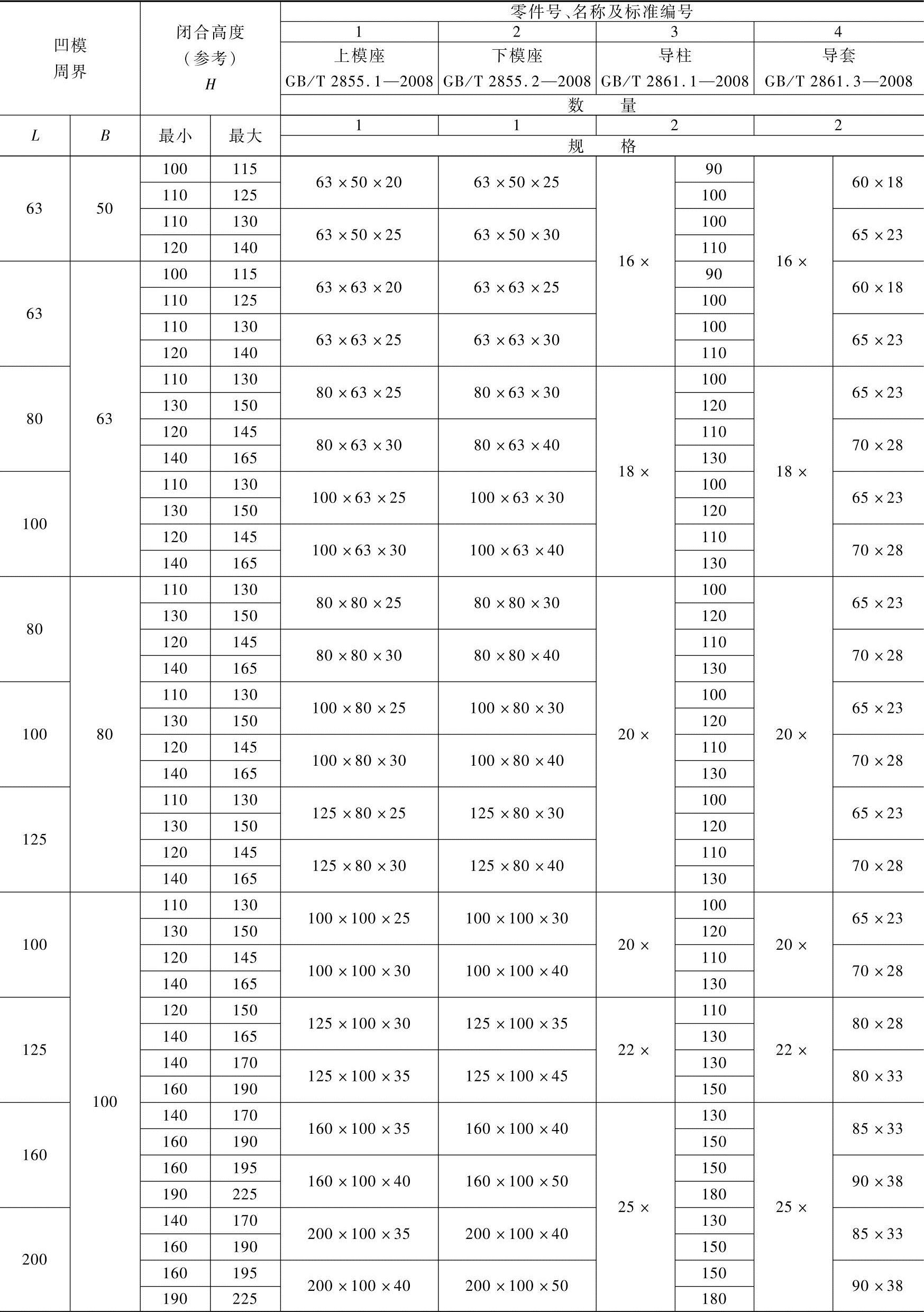

表6-3 中间导柱模架(摘自GB/T 2851—2008) (单位:mm)


(续)


(续)


(续)


(4)中间导柱圆形模架 中间导柱圆形模架常用于电机行业工位数较小的级进模,其结构和规格尺寸见表6-4。

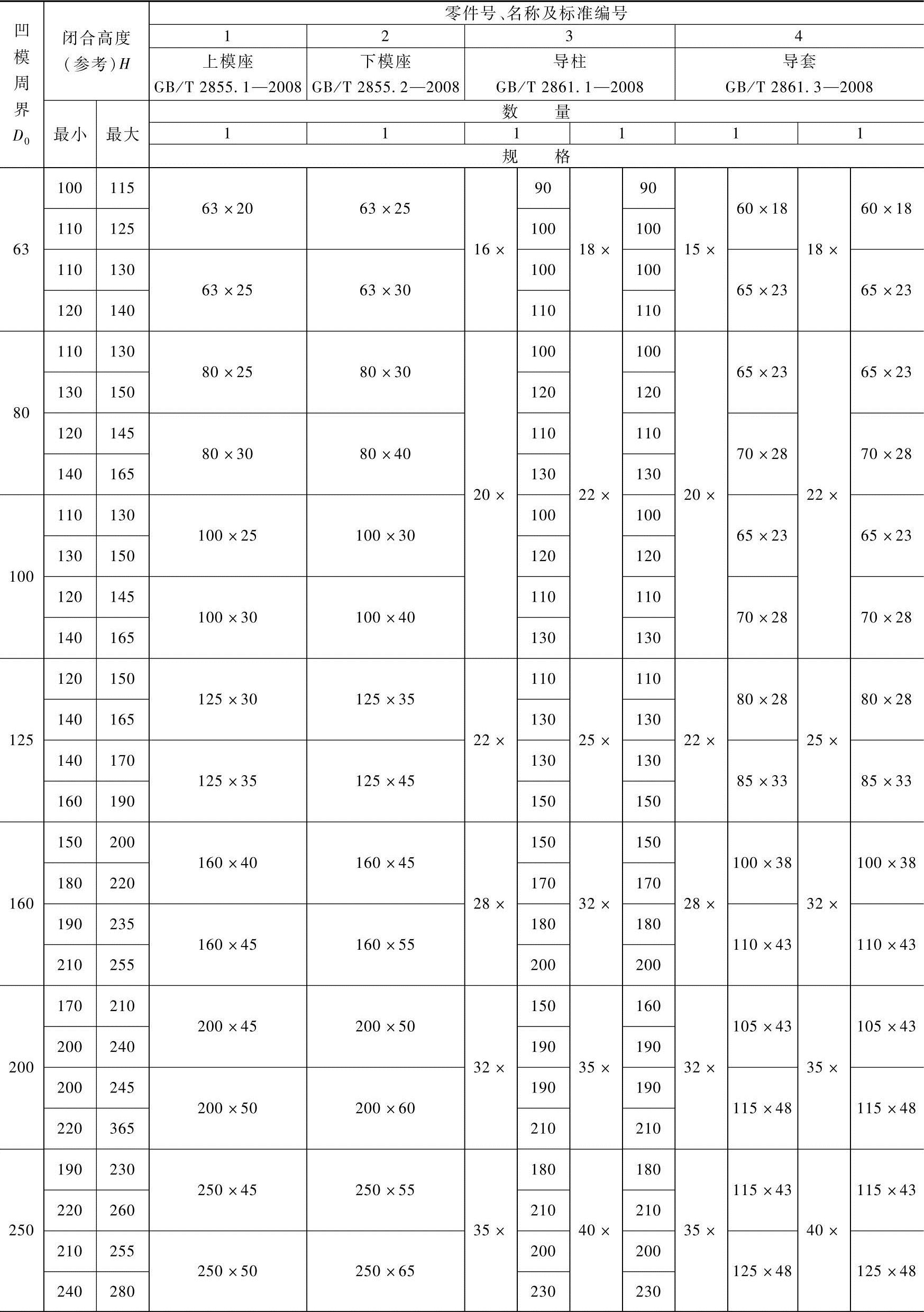

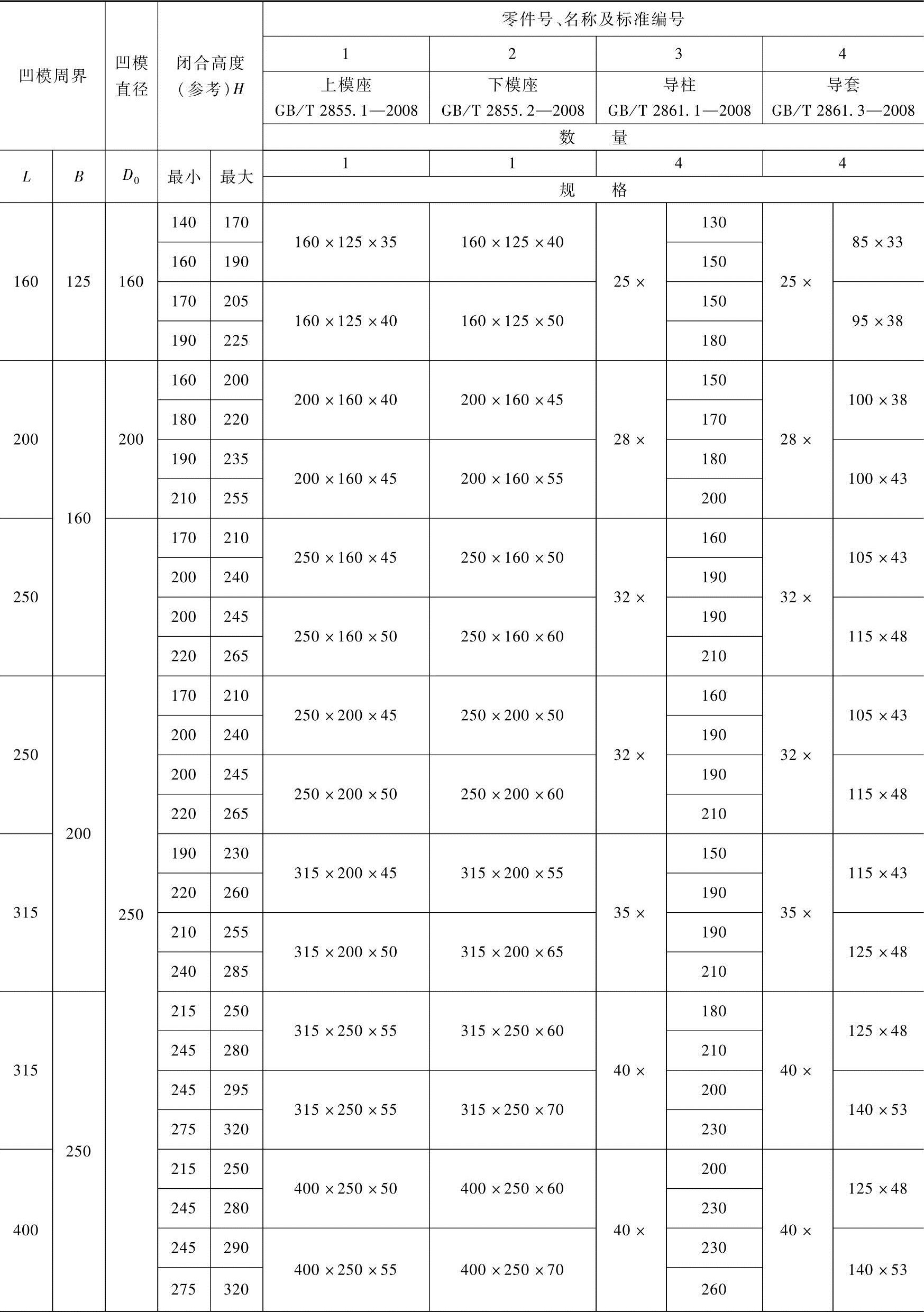

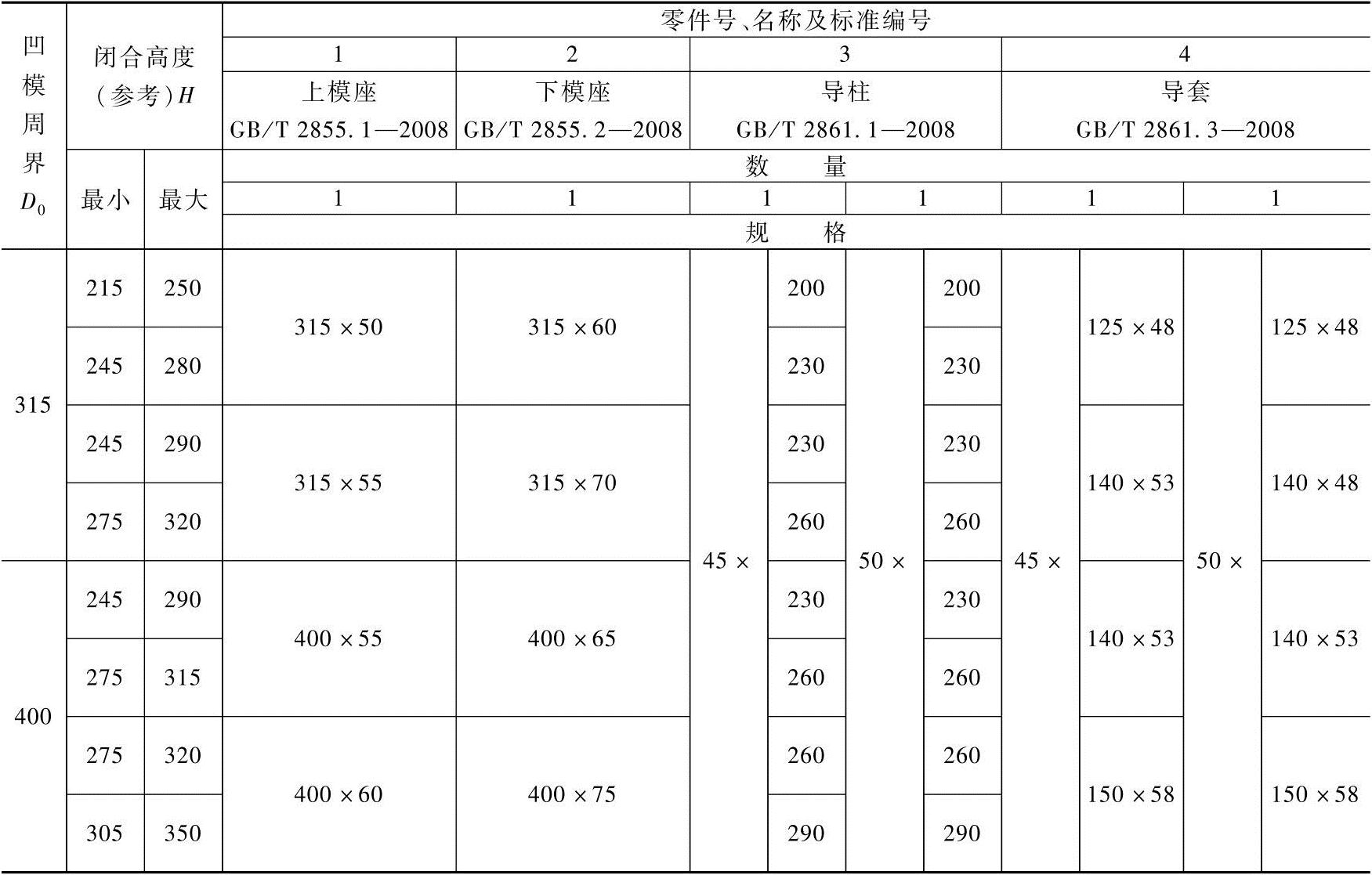

表6-4 中间导柱圆形模架(摘自GB/T 2851—2008) (单位:mm)


(续)


(续)


(5)四导柱模架 四导柱模架受力平稳,导向精度高。适用于大型制件、精度要求高的多工位级进模。其结构和规格尺寸见表6-5。

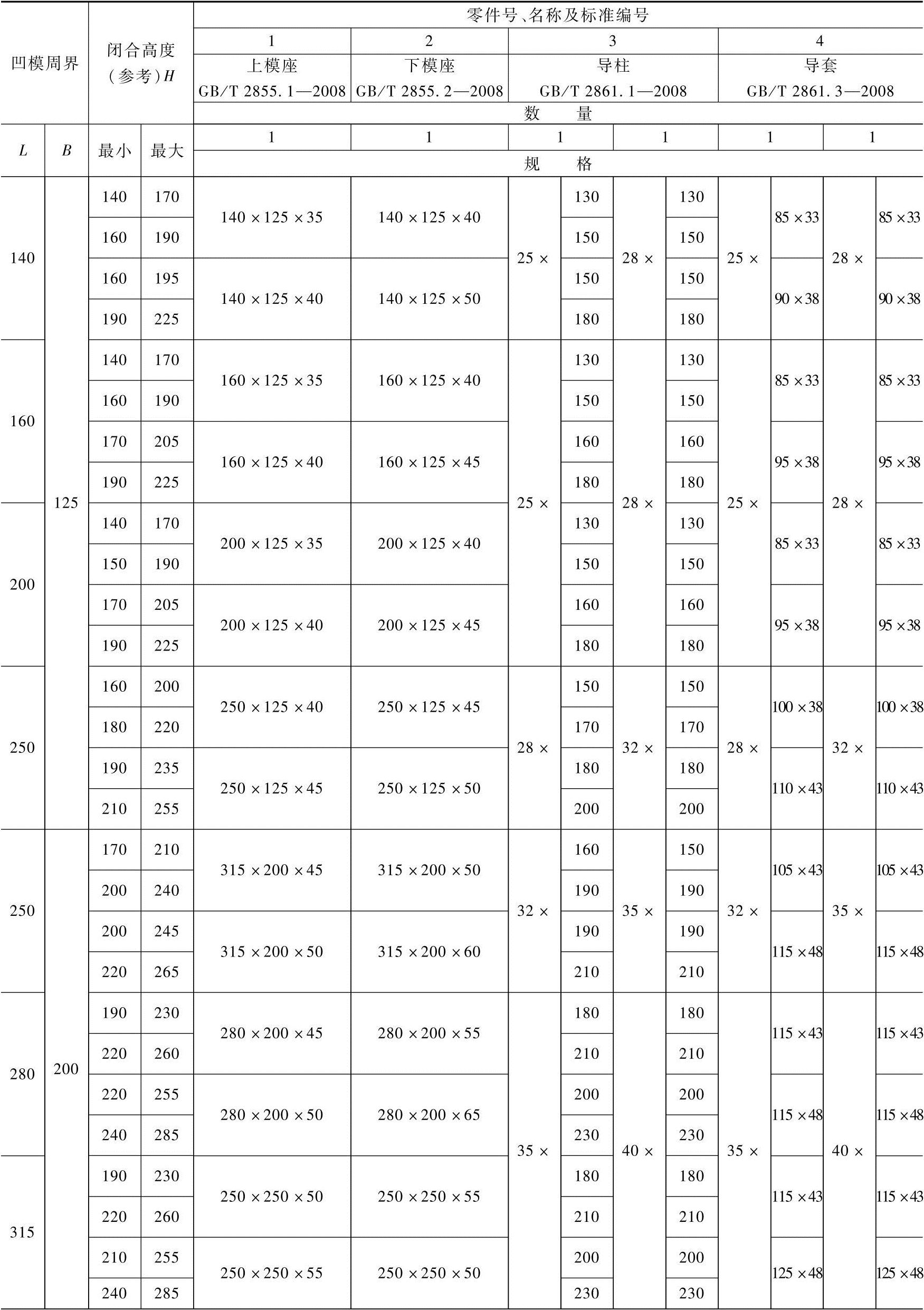

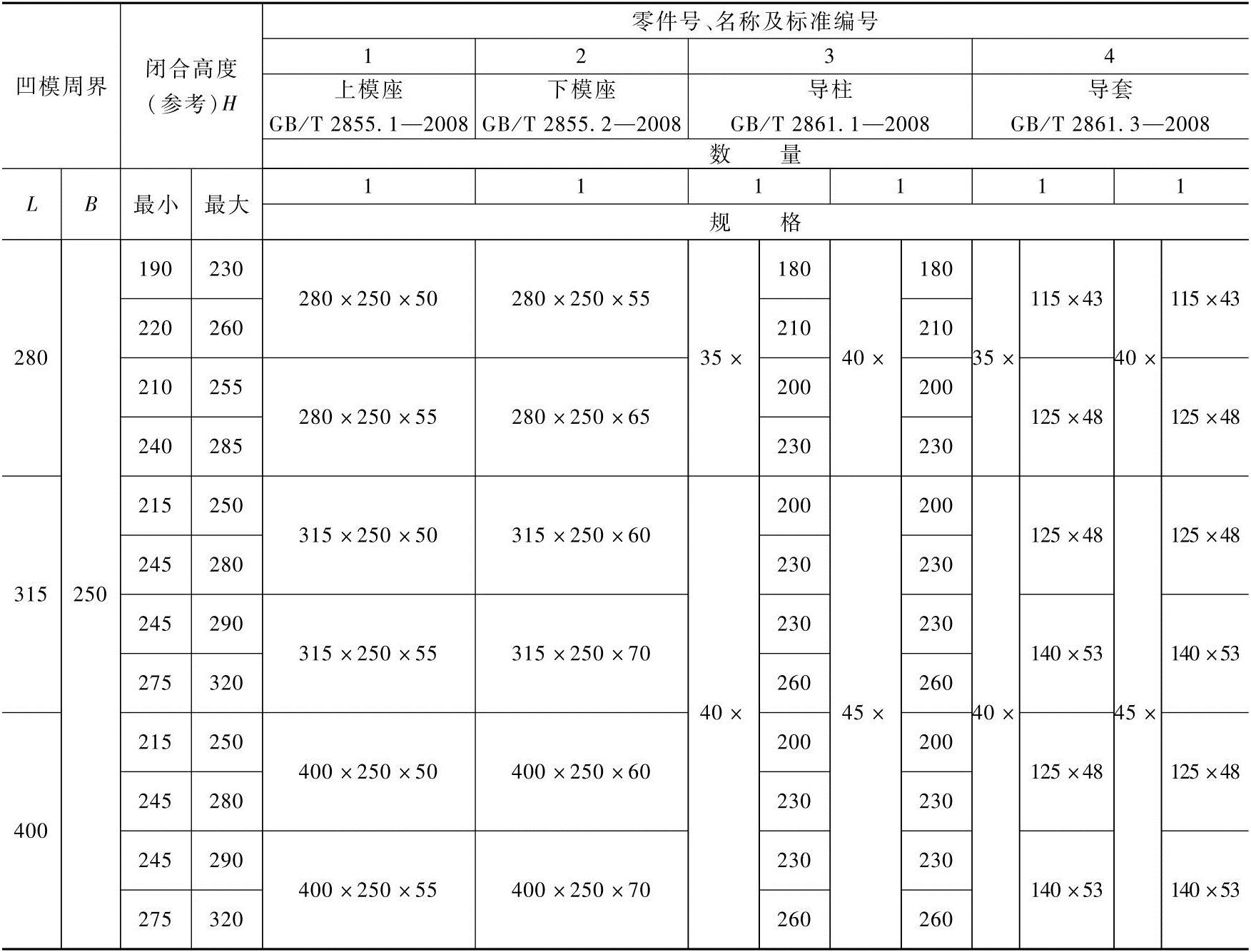

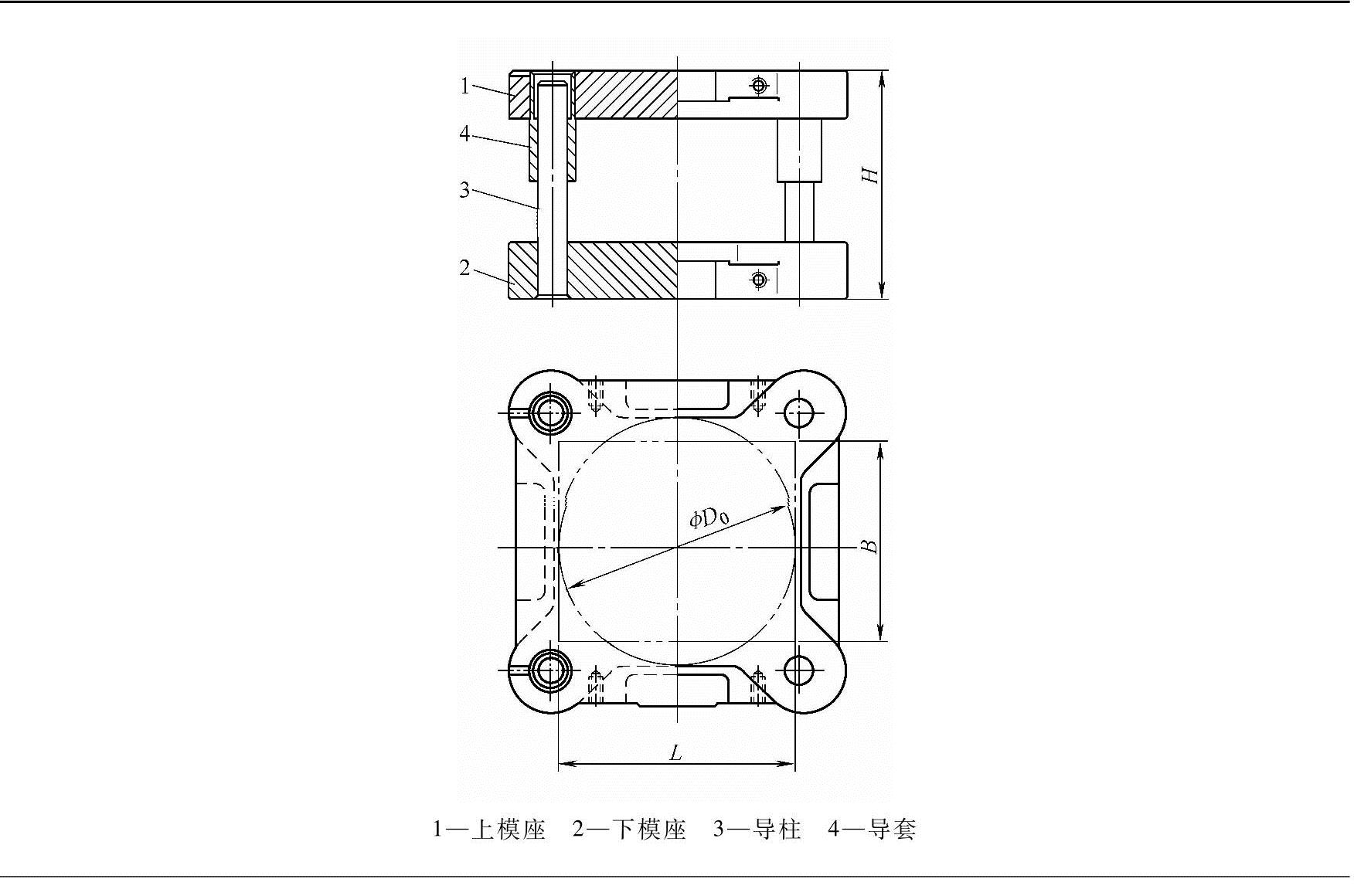

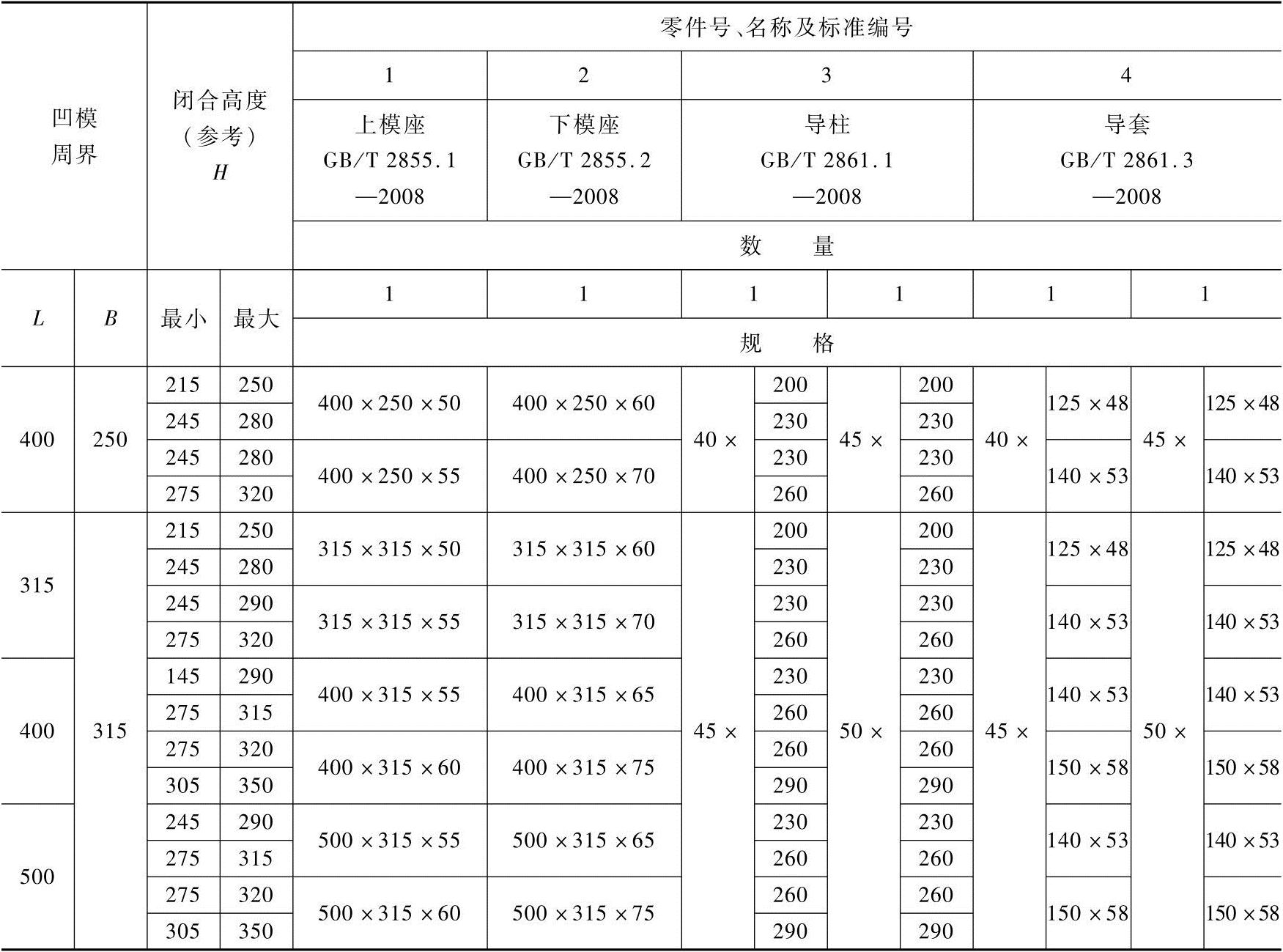

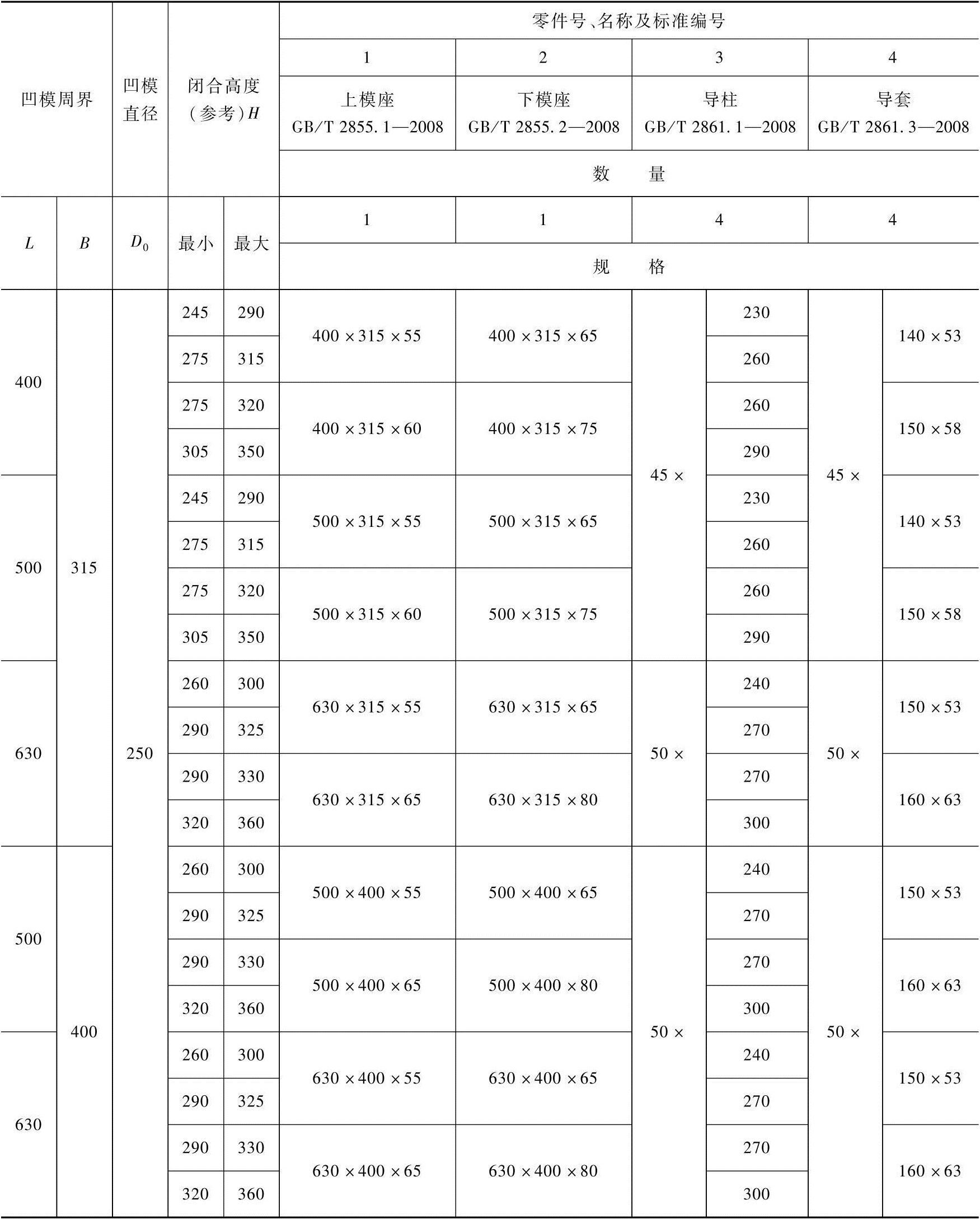

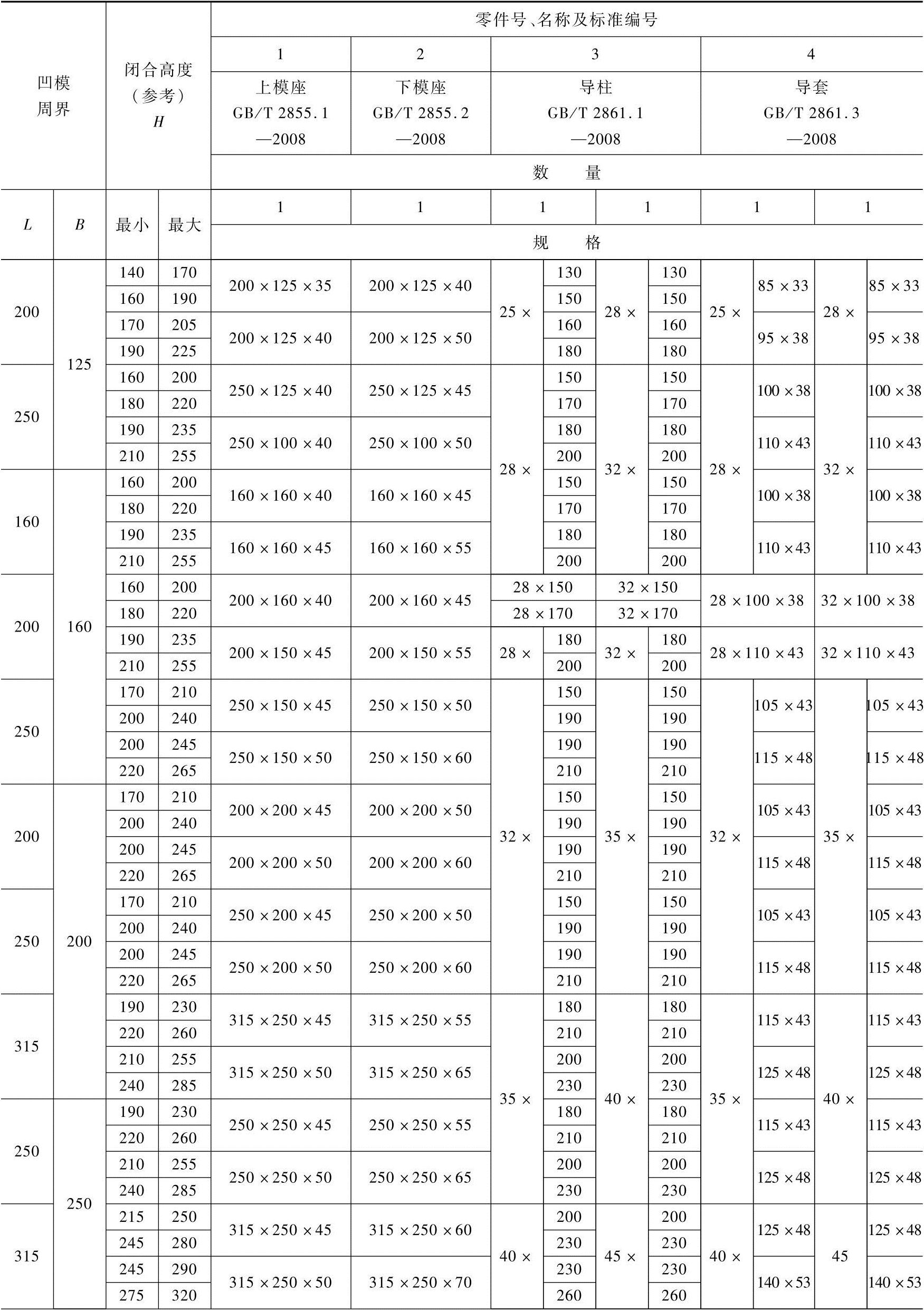

表6-5 四导柱模架(摘自GB/T 2851—2008) (单位:mm)


(续)


(续)


2.滚动导向模架

滚动导向模架的特点是导向精度高、运动刚性好、使用寿命长。主要用于高精度、高寿命的硬质合金、高速精密多工位级进模等。

(1)滚动导向对角导柱模架 滚动导向对角导柱模架的结构和规格尺寸见表6-6。

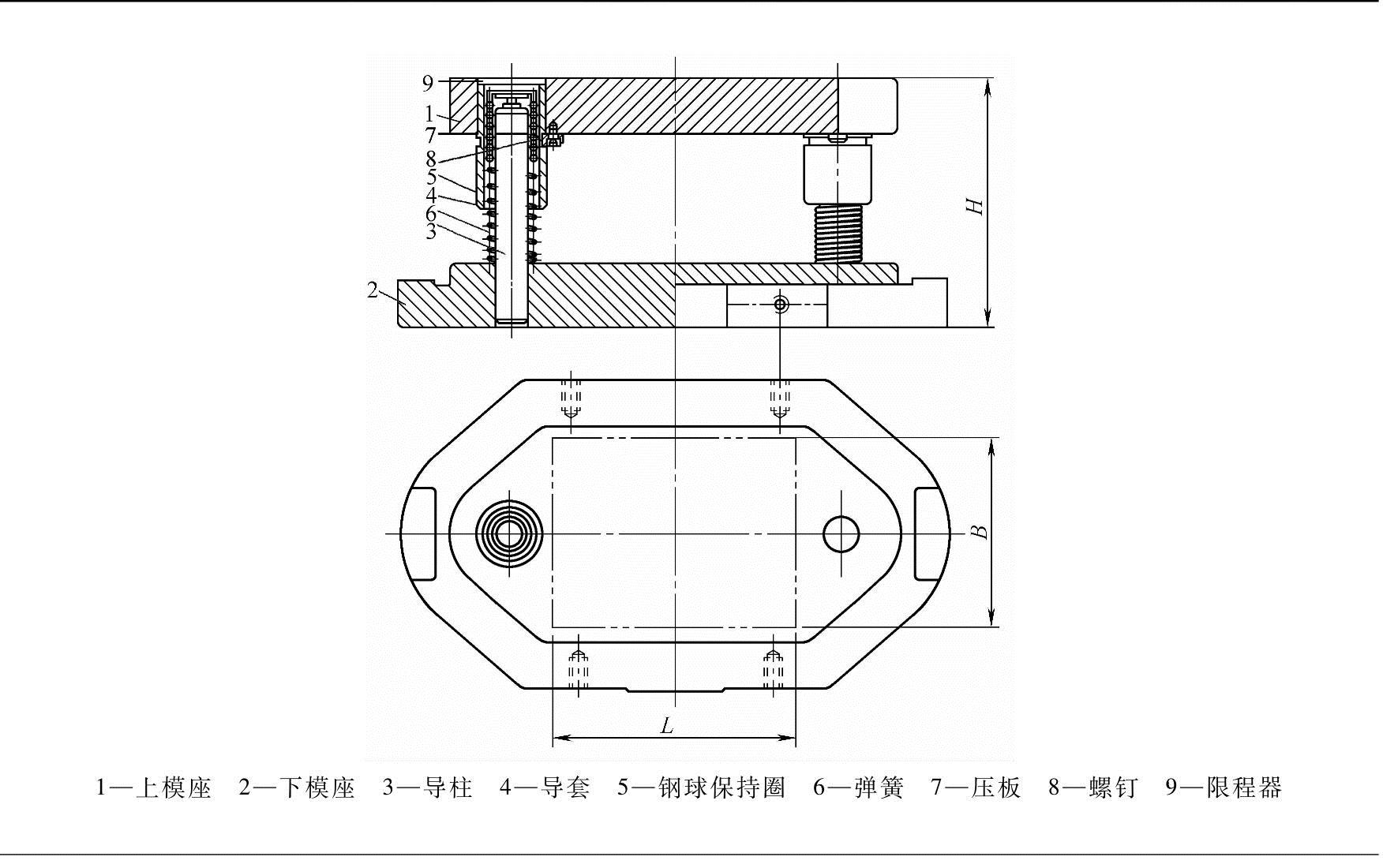

表6-6 滚动导向对角导柱模架(摘自GB/T 2852—2008) (单位:mm)

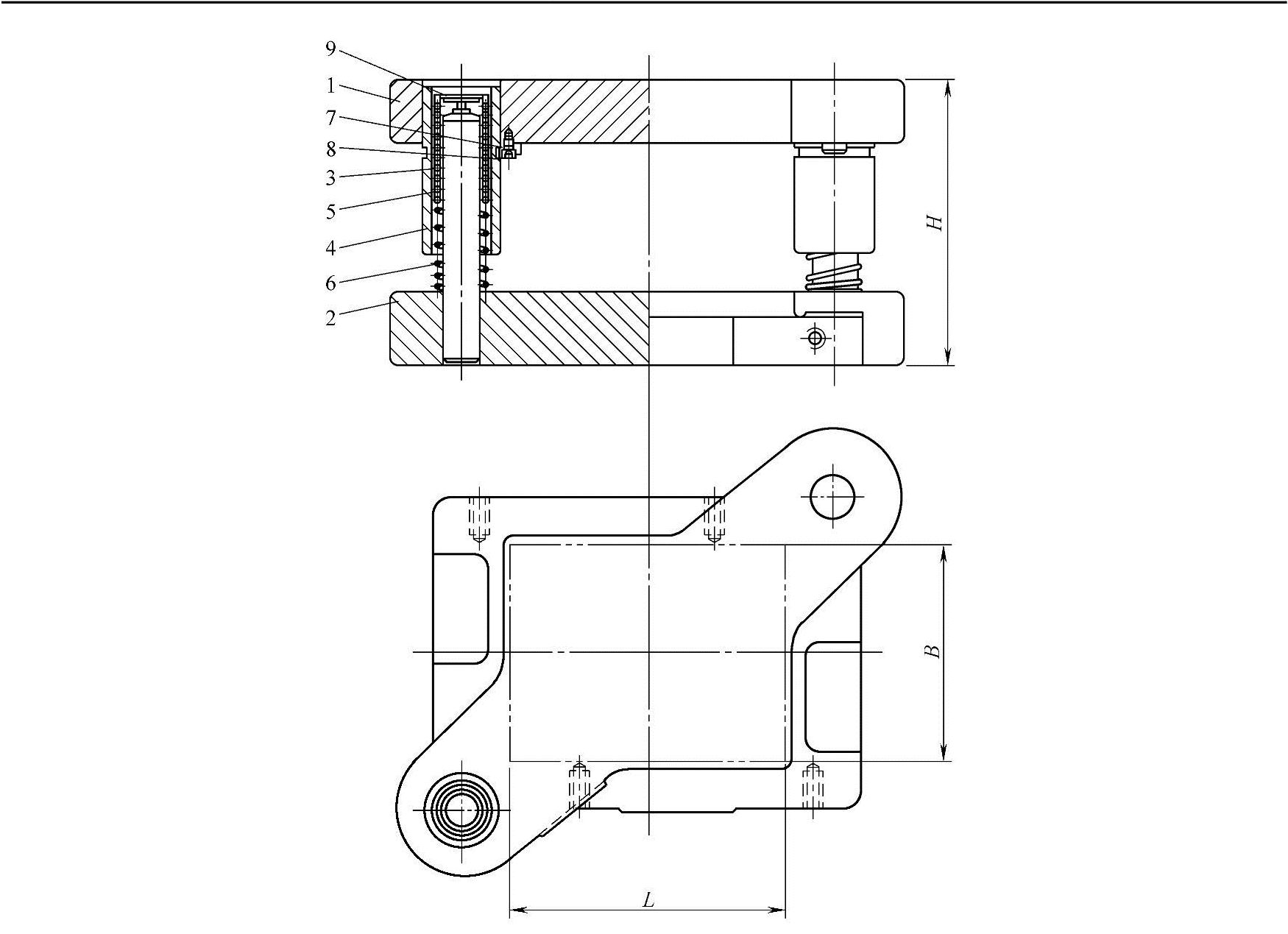

1—上模座 2—下模座 3—导柱 4—导套 5—钢球保持圈 6—弹簧 7—压板 8—螺钉 9—限程器


(续)


注:1.最大行程是指该模架许可的最大冲压行程。

2.件号7、件号8的数量:L≤160mm为4件;L>160mm为6件。

3.限程器结构和尺寸由制造者确定。

(2)滚动导向中间导柱模架 滚动导向中间导柱模架的结构和规格尺寸见表6-7。

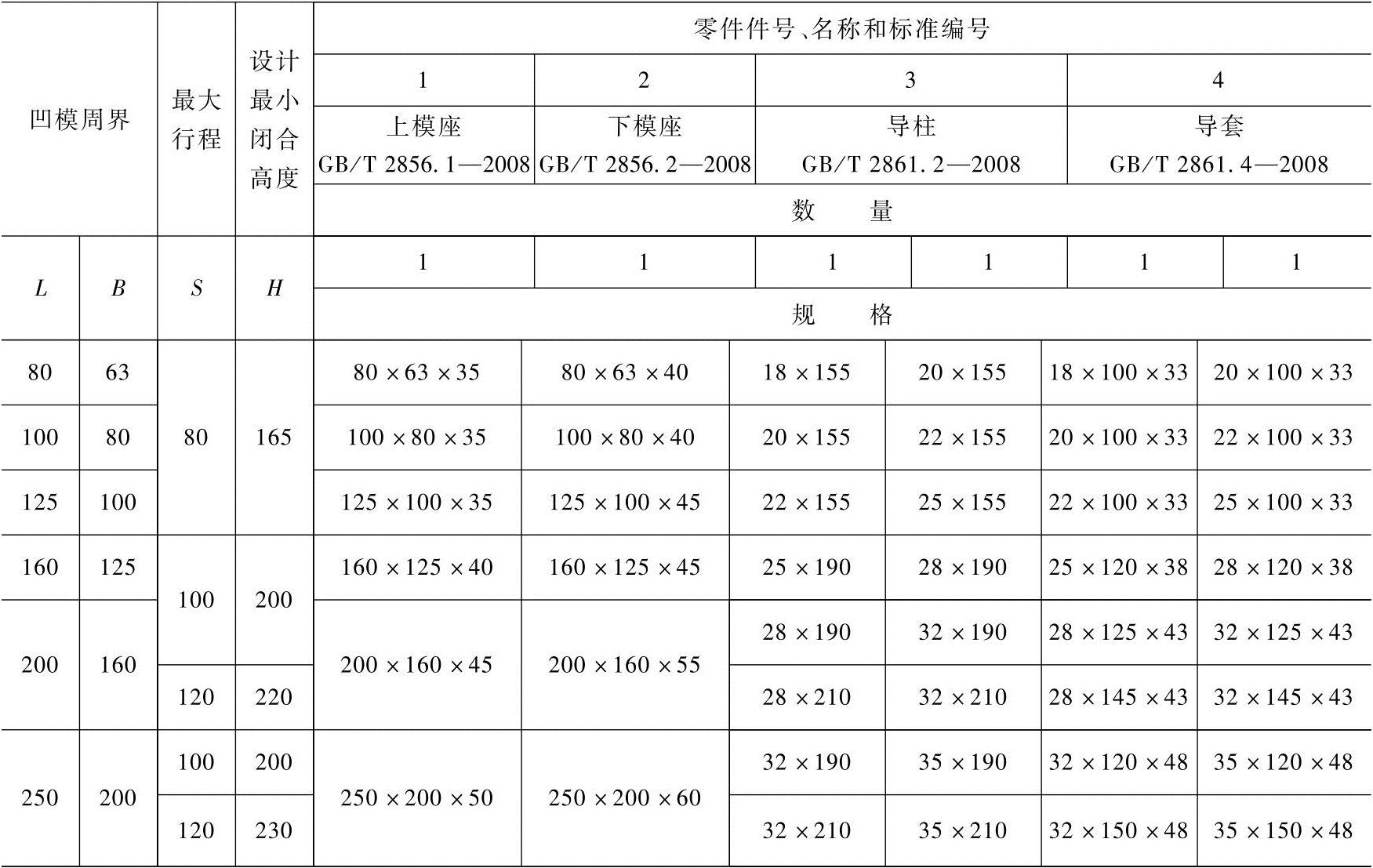

表6-7 滚动导向中间导柱模架(摘自GB/T 2852—2008) (单位:mm)


(续)


注:1.最大行程是指该模架许可的最大冲压行程。

2.件号7、件号8的数量:L≤160mm为4件;L>160mm为6件。

3.限程器结构和尺寸由制造者确定。

(3)滚动导向四导柱模架 滚动导向四导柱模架的结构和规格尺寸见表6-8。

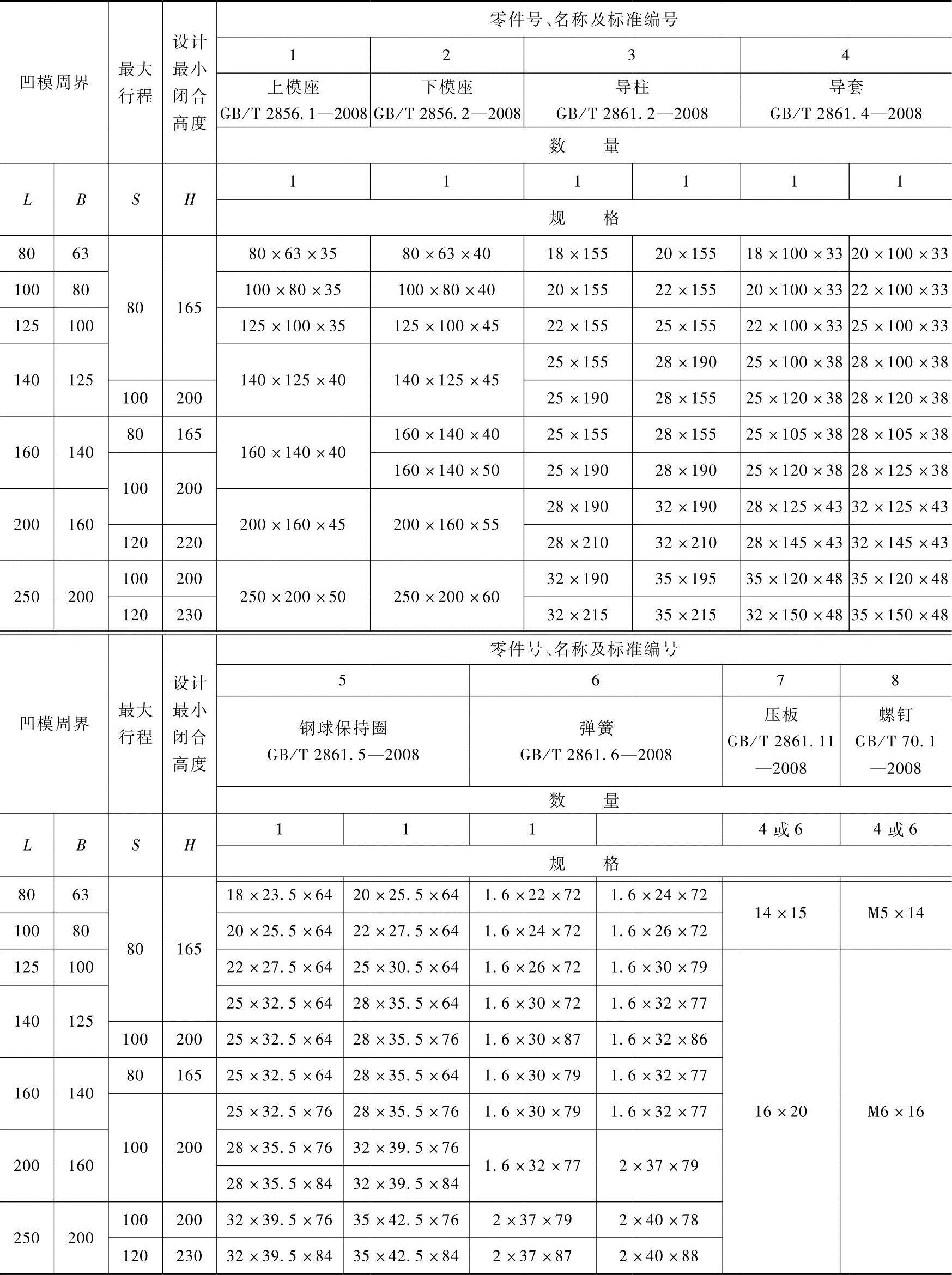

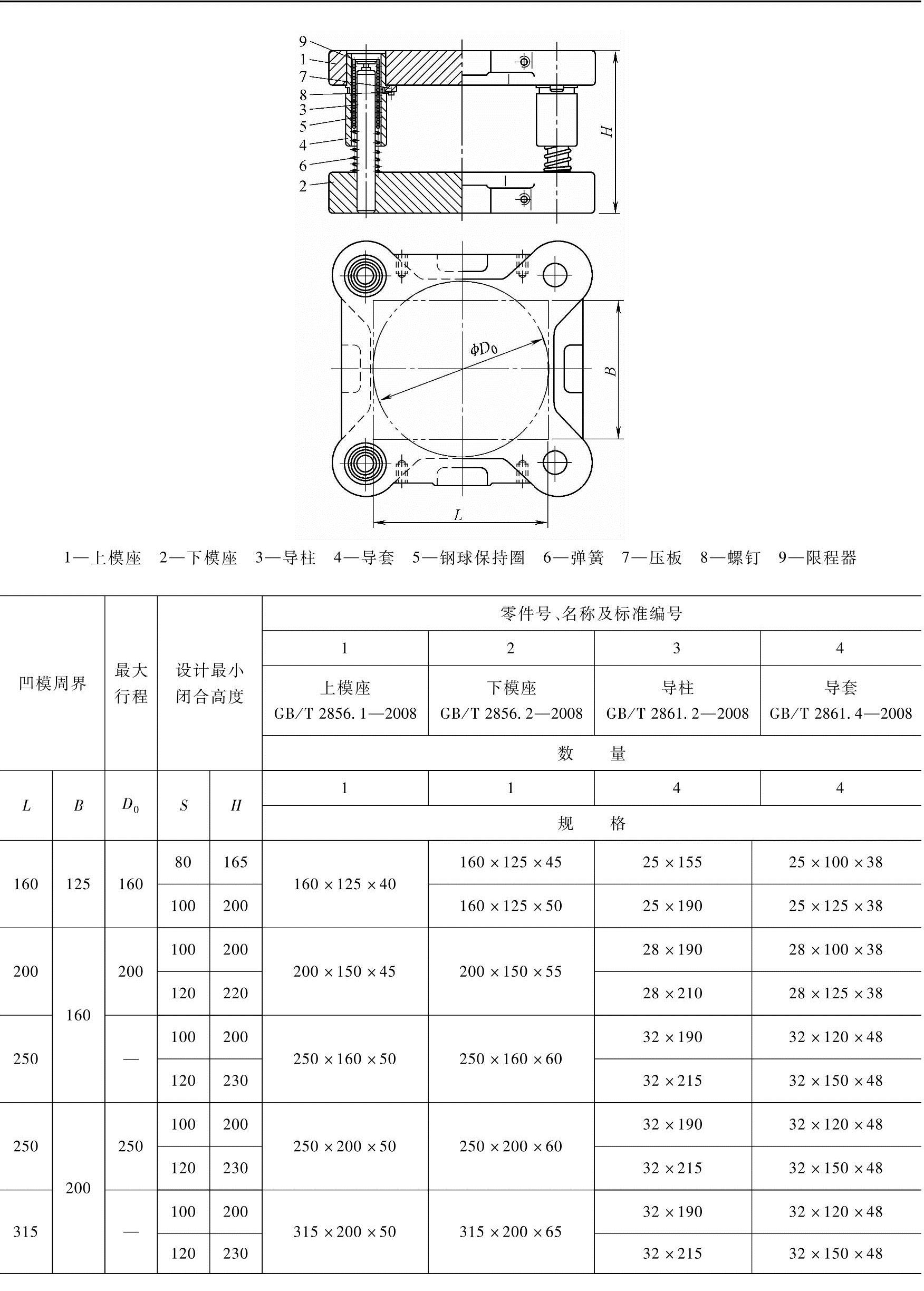

表6-8 滚动导向四导柱模架(摘自GB/T 2852—2008) (单位:mm)


(续)


注:1.最大行程是指该模架许可的最大冲压行程

2.限程器结构和尺寸由制造者确定。

(4)滚动导向后侧导柱模架 滚动导向后侧导柱模架的结构和规格尺寸见表6-9。


注:1.最大行程是指该模架许可的最大冲压行程。

2.限程器结构和尺寸由制造者确定。

3.件号7、件号8的数量:L≤160mm为4件,L>160mm为6件。
