带料连续拉深排样设计可分为无工艺切口和有工艺切口两大类。

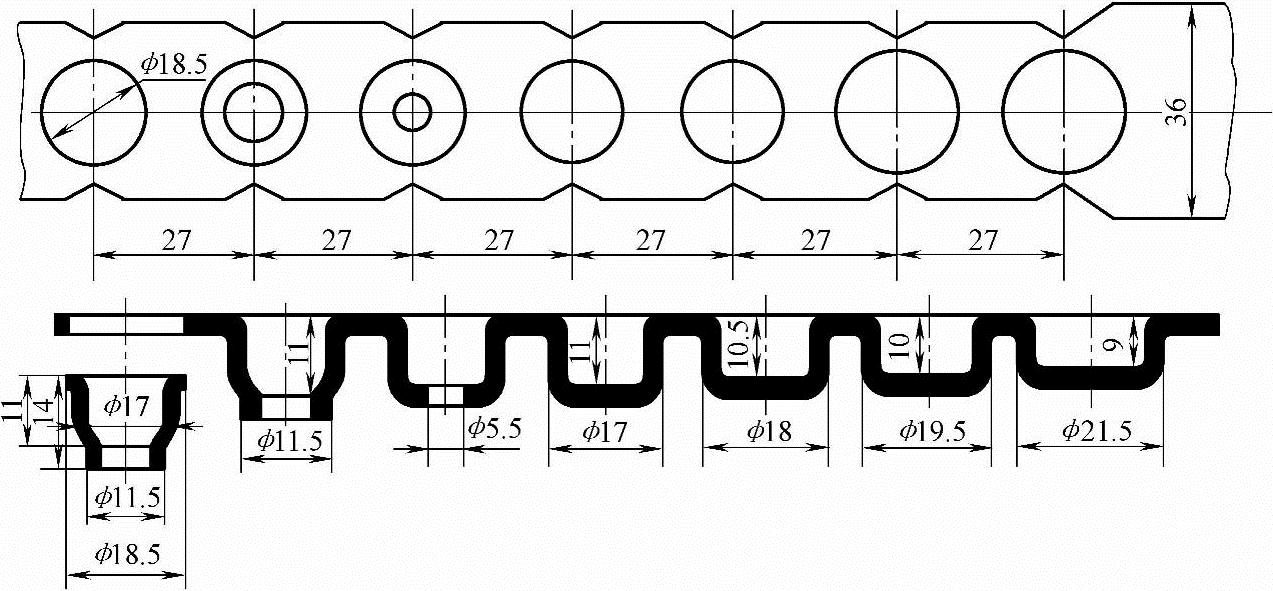

1)无工艺切口的整体带料拉深,如图5-53所示。无工艺切口的带料连续拉深时,材料变形的区域不与带料分开。可以提高材料利用率,省去切口工序,简化模具结构。无工艺切口拉深过程中,由于相邻两个拉深件之间的材料相互影响,相互牵连,尤其是沿送料方向的材料流动比较困难。为了避免拉深破裂,要采用较大的拉深系数,减少每个工位材料的变形程度,特别是首次拉深系数要比有工艺切口的拉深系数大。
图5-53 无工艺切口的整体带料连续拉深

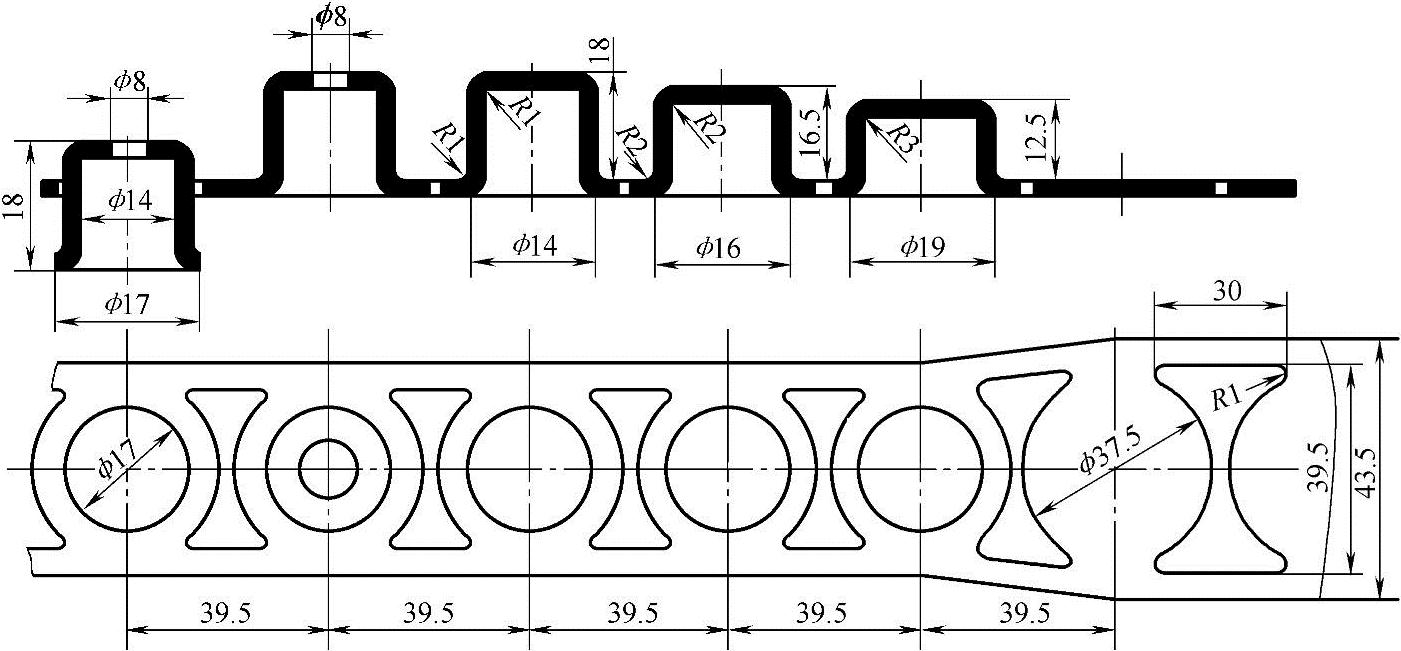

2)有工艺切口的连续拉深,材料变形区域与带料部分是分开的,只留搭边部分与载体相连,如图5-54所示。在首次拉深前的工位上,先冲切出工艺切口,当首次拉深及以后各次拉深时,工序件(制件)与带料(条料)间的材料相互影响、相互约束较小,有利于材料塑性变形。但与带凸缘件单工序毛坯拉深时还有一定的区别,材料变形由于搭边的影响稍困难,拉深系数接近于单工序模的拉深系数,但比单工序模的拉深系数要大,比无工艺切口的拉深系数要小。
图5-54 有工艺切口带料连续拉深
带料在连续拉深时,是否要采用有工艺切口或无工艺切口,主要取决于拉深工艺,具体应用范围见表5-6。

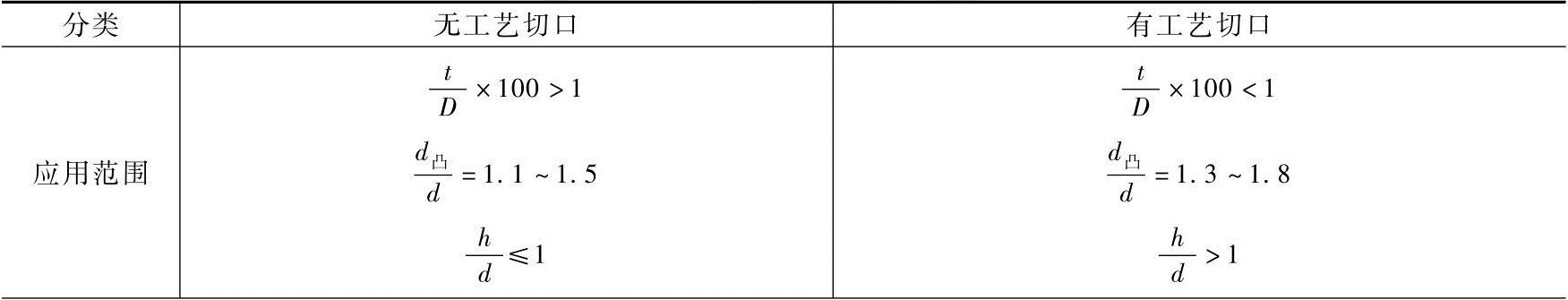

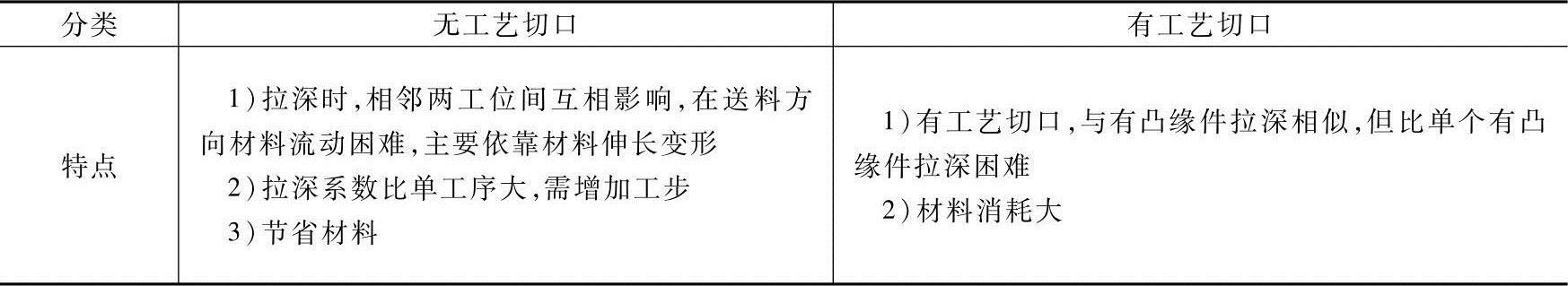

表5-6 带料连续拉深的应用范围
(续)
注:t—材料厚度;d—拉深件直径;h—拉深件高度;d凸—凸缘直径;D—包括修边余量的毛坯直径。
