外凸翻边变形程度和翻边力的计算与允许值

2023-06-26 理论教育版权反馈

【摘要】：外凸翻边的变形程度由下式计算：式中 E凸———外凸翻边的变形程度（%）；R———外凸曲率半径，如图4-42b所示；b———翻边后竖边的高度，如图4-42b所示。表4-55 翻边允许的极限变形程度（%）2.翻边力的计算翻边力可以用下式近似计算式中 F———翻边力；c———系数，可取c=0.5～0.8；L———翻边部分的曲线长度；t———材料厚度；Rm———抗拉强度。

翻边是沿制件外形曲线周围将材料翻成侧立短边的冲压工序，又称为外缘翻边。

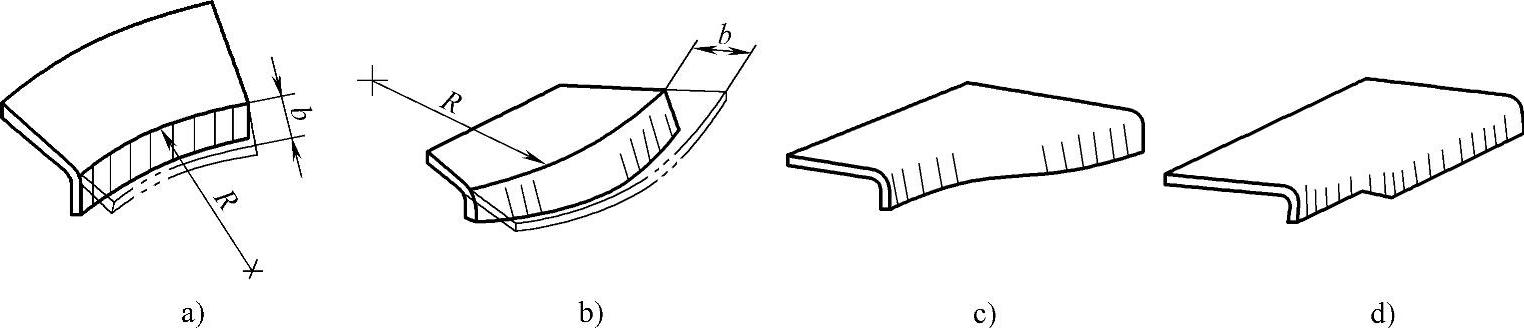

常见的翻边形式如图4-42所示。图4-42a所示为内凹翻边，也称为伸长类翻边；图4-42b所示为外凸翻边，也称为压缩类翻边。

图4-42 翻边形式

a）内凹翻边 b）外凸翻边 c）复合翻边 d）阶梯翻边

1.翻边的变形程度

内凹翻边时，变形区的材料主要受切向拉伸应力的作用。这样翻边后的竖边会变薄，其边缘部分变薄最严重，使该处在翻边过程中成为危险部位。当变形超过许用变形程度时，此处就会开裂。

内凹翻边的变形程度由下式计算：

式中 E_凹———内凹翻边的变形程度（%）；

R———内凹曲率半径（mm），如图4-42a所示；

b———翻边后竖边的高度（mm），如图4-42a所示。

外凸翻边的变形情况类似于不用压边圈的浅拉深，变形区材料主要受切向压应力的作用，变形过程中材料易起皱。

外凸翻边的变形程度由下式计算：

式中 E_凸———外凸翻边的变形程度（%）；

R———外凸曲率半径（mm），如图4-42b所示；

b———翻边后竖边的高度（mm），如图4-42b所示。

翻边的极限变形程度与制件材料的塑性、翻边时边缘的表面质量及凹凸形的曲率半径等因素有关。翻边允许的极限变形程度可以由表4-55查得。

表4-55 翻边允许的极限变形程度（%）

2.翻边力的计算

翻边力可以用下式近似计算

式中 F———翻边力（N）；

c———系数，可取c=0.5～0.8；

L———翻边部分的曲线长度（mm）；

t———材料厚度（mm）；

R_m———抗拉强度（MPa）。
