连续拉深凸、凹模间隙是指凸、凹模横向尺寸的差值，通常叫拉深间隙。单边间隙用C来表示（见图4-37）。凸、凹模间隙过小，制件质量较好，但拉深力大，制件易拉断，模具磨损严重，寿命低；凸、凹模间隙过大，拉深力小，模具寿命提高了，但制件易起皱，变厚，侧壁不直，出现锥度，口部边线不齐，口部的变厚得不到消除。

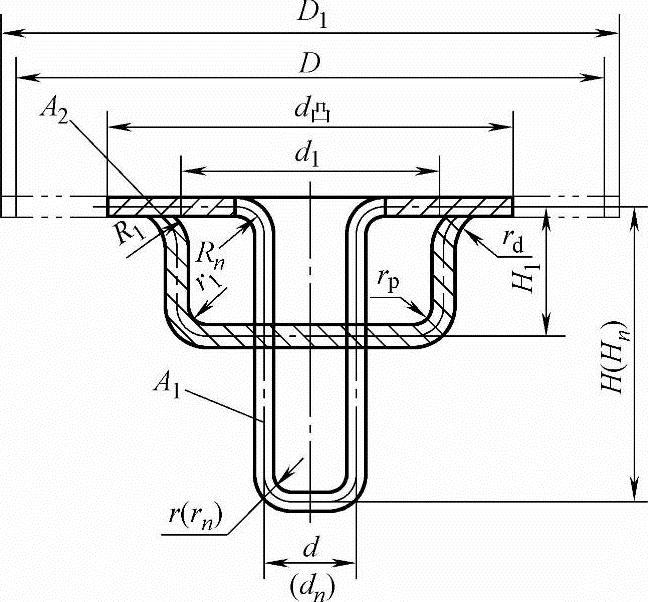

图4-36 带凸缘拉深有关尺寸

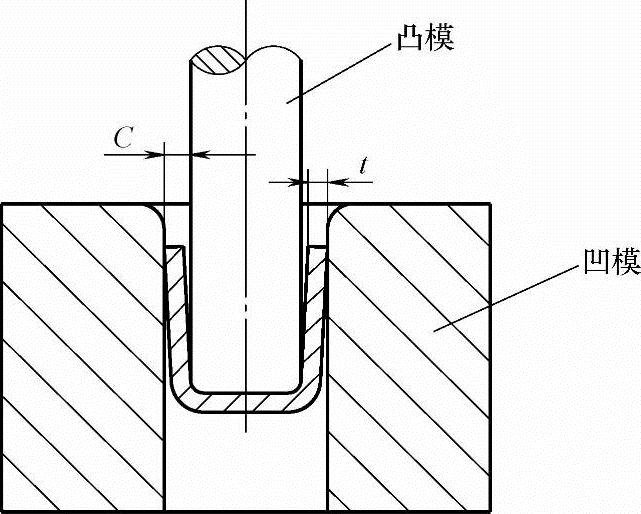

图4-37 凸、凹模间隙

因此拉深的凸、凹模间隙值可以按如下条件选用：

1）拉深的凸模及凹模的单边间隙为

式中 C———凸、凹模之间的单边间隙（mm）；

d_d———凹模直径（mm）；

d_P———凸模直径（mm）。

2）拉深凸、凹模的单边间隙也可按以下经验公式计算，即

式中 t_max———板料厚度的最大极限尺寸（mm）；

t———板料厚度的公称尺寸（mm）；

K———间隙系数，按表4-44选取。

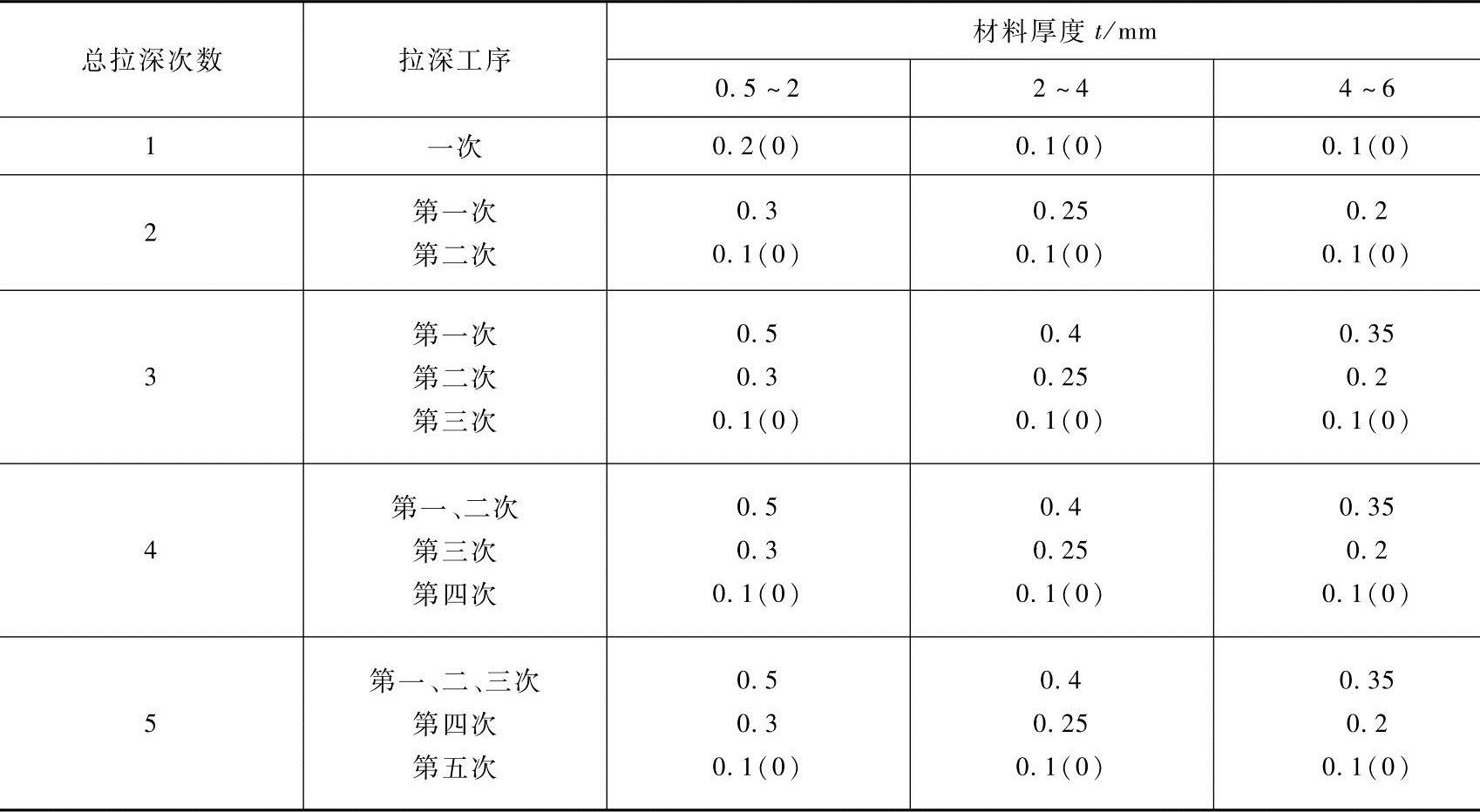

表4-44 间隙系数K

注：1.表中数值适用于一般精度（按未注公差尺寸的极限偏差）的拉深件。

2.末道工序括弧内的数字适用于较精密拉深件（IT11～IT13）。

3）材料厚度公差小或制件精度要求较高的，应取较小的间隙。有压边圈拉深时的单边间隙值按表4-45选取。

4）当拉深件公差等级要求达到IT11～IT13时，其最后一次拉深工序的间隙值取C=（1～0.95）t（黑色金属取1，有色金属取0.95）。

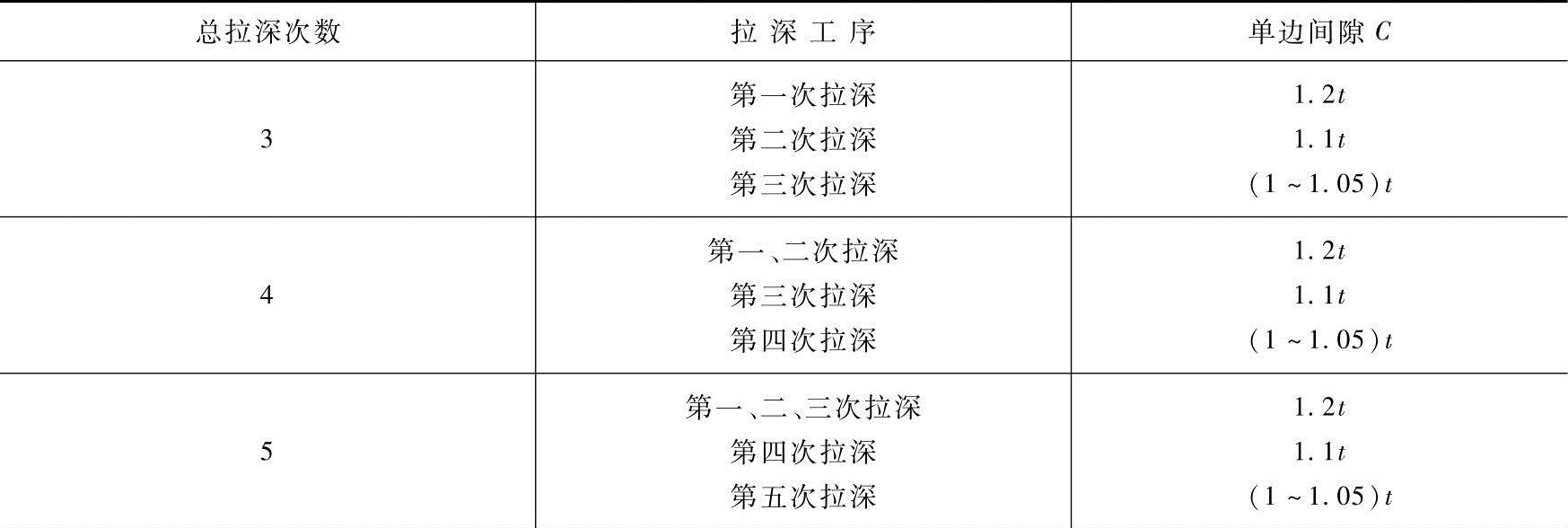

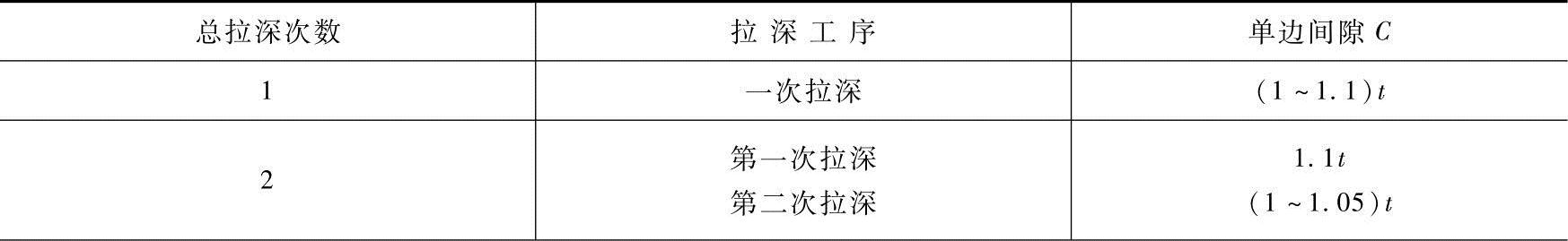

表4-45 有压边圈拉深时的单边间隙值

（续）

注：1.t为材料厚度，取材料允许偏差的中间值。

2.当拉深精密制件时，最后一次拉深间隙C=t。
