弯曲力、顶件力与压料力分析
【摘要】：弯曲力也是设计多工位级进模和选择压力机吨位的重要依据。弯曲力的大小不仅与毛坯尺寸、材料力学性能、凹模支点间的距离、弯曲半径、模具间隙等有关，而且与弯曲方式也有很大关系。图4-27 校正弯曲a）V形弯曲件 b）U形弯曲件表4-28 单位面积上的校正力 3.顶件力和压料力设有顶件装置或压料装置的弯曲件，其顶件力或压料力可近似取自由弯曲力的30%～80%，即式中 FQ———顶件力或压料力；F自———自由弯曲力。
弯曲力也是设计多工位级进模和选择压力机吨位的重要依据。弯曲力的大小不仅与毛坯尺寸、材料力学性能、凹模支点间的距离、弯曲半径、模具间隙等有关，而且与弯曲方式也有很大关系。因此，要从理论上计算弯曲力是非常困难和复杂的，计算精确度也不高。
生产中，通常采用经验公式或经过简化的理论公式来计算。
1.自由弯曲时的弯曲力
V形弯曲（见图4-26a）时的弯曲力按下式计算：
U形弯曲（见图4-26b）时的弯曲力按下式计算：
式中 F自———自由弯曲时的弯曲力（N）；
b———弯曲件的宽度（mm）；
r———弯曲件的内弯曲半径（mm）；
Rm———材料的抗拉强度（MPa）；
k———安全系数，一般取k=1～1.3。

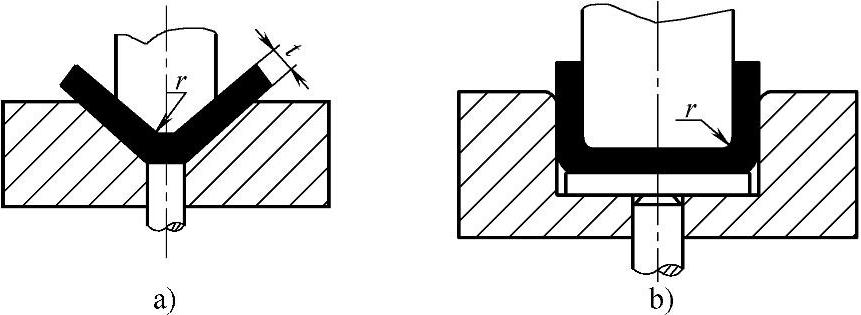

图4-26 自由弯曲
a）V形弯曲件 b）U形弯曲件
2.校正弯曲时的弯曲力
校正弯曲（见图4-27）时，弯曲力按下式计算，即
式中 F校———校正弯曲时的弯曲力（N）；
A———校正部分的投影面积（mm2）；
q———单位面积上的校正力（MPa），q值可按表4-28选择。
必须注意，在一般机械传动的压力机上，校模深度（即校正力的大小与弯曲模闭合高度的调整）和制件材料的厚度变化有关。校模深度与制件材料厚度的少量变化对校正力影响很大，因此表4-28所列数据仅供参考。
图4-27 校正弯曲
a）V形弯曲件 b）U形弯曲件

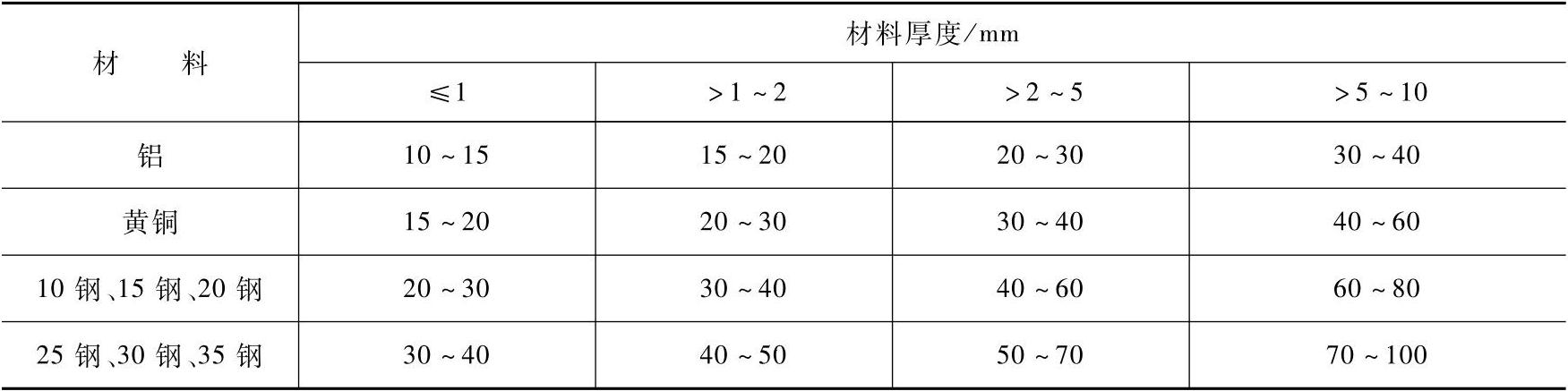

表4-28 单位面积上的校正力 （单位：MPa）
3.顶件力和压料力
设有顶件装置或压料装置的弯曲件，其顶件力或压料力可近似取自由弯曲力的30%～80%，即
式中 FQ———顶件力或压料力（N）；
F自———自由弯曲力（N）。
