滚动轴承的振动类型及其优化措施
【摘要】：滚动轴承振动按产生机理可分为以下三种类型：轴承结构的固有振动1）把外圈看作是弹性体引起的固有振动，如表5-1所示。表5-1 套圈弹性固有振动类型表5-2 套圈刚体固有振动类型表5-3 滚动体固有振动强迫振动1）滚动体通过振动 当轴承运转时滚动体周期通过载荷作用线引起的振动，如表5-4所示。表5-6 滚道表面缺陷引起的轴承振动频率滚动轴承的振动往往是以上各类振动共同作用的结果。
滚动轴承振动按振动方向可分为三种类型：
1）径向振动 在轴承套圈径向平面内的振动。
2）轴向振动 沿轴承轴线方向的振动。
3）角向振动 套圈径向平面相对于直径的摆动。
滚动轴承振动按产生机理可分为以下三种类型：
（1）轴承结构的固有振动
1）把外圈看作是弹性体引起的固有振动，如表5-1所示。
2）把外圈看作是刚体引起的固有振动，如表5-2所示。
3）把钢球看作是刚体的固有振动，如表5-3所示。

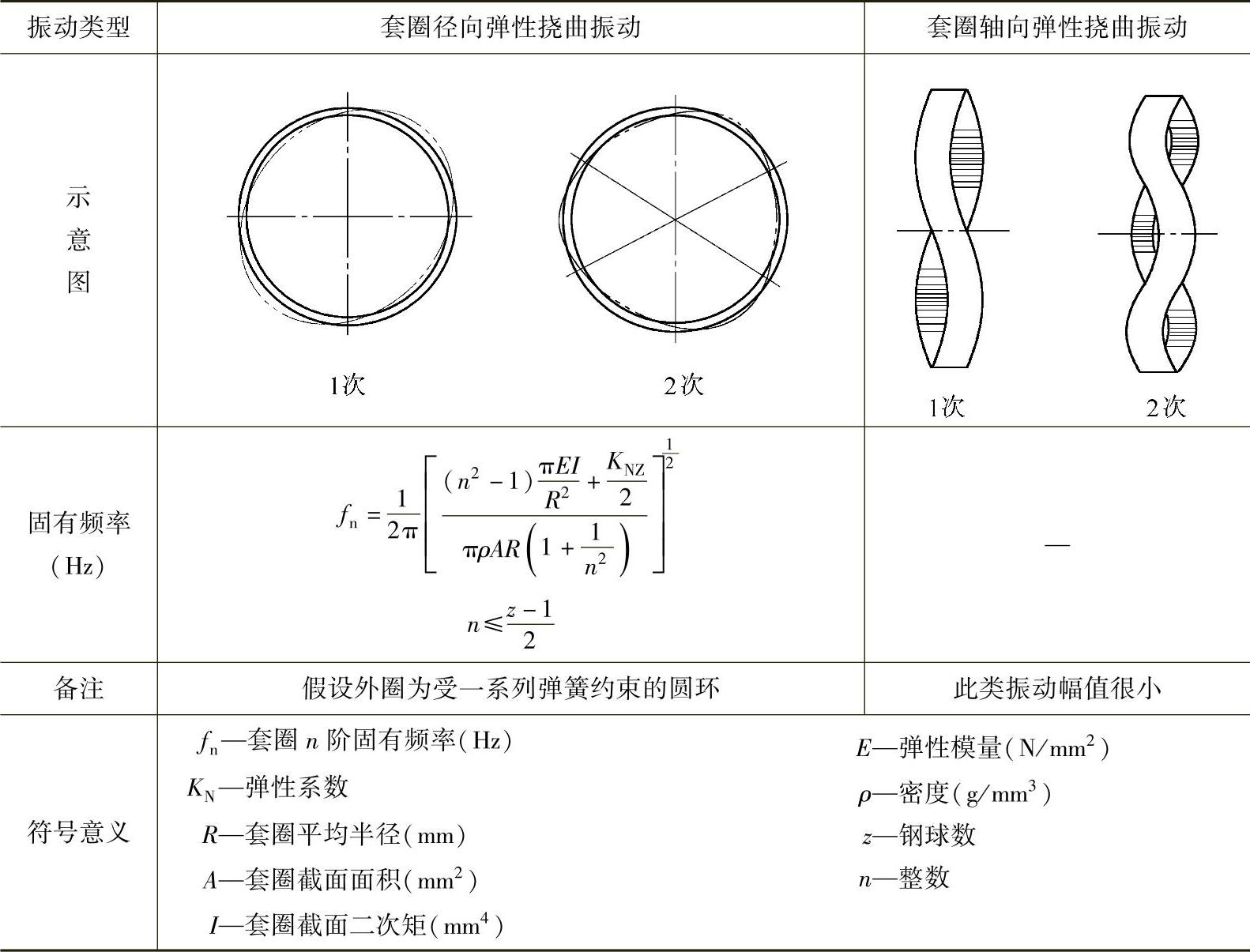

表5-1 套圈弹性固有振动类型

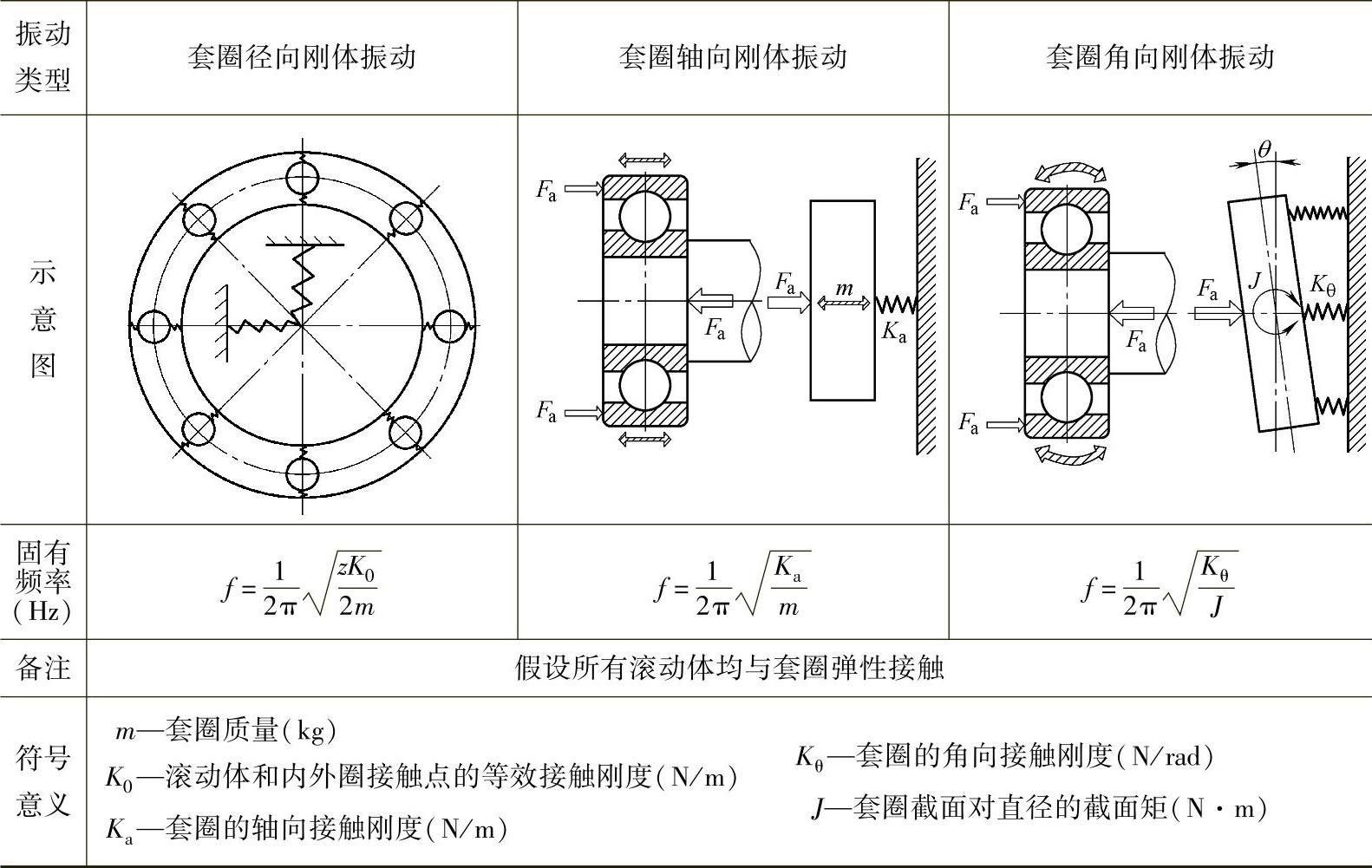

表5-2 套圈刚体固有振动类型

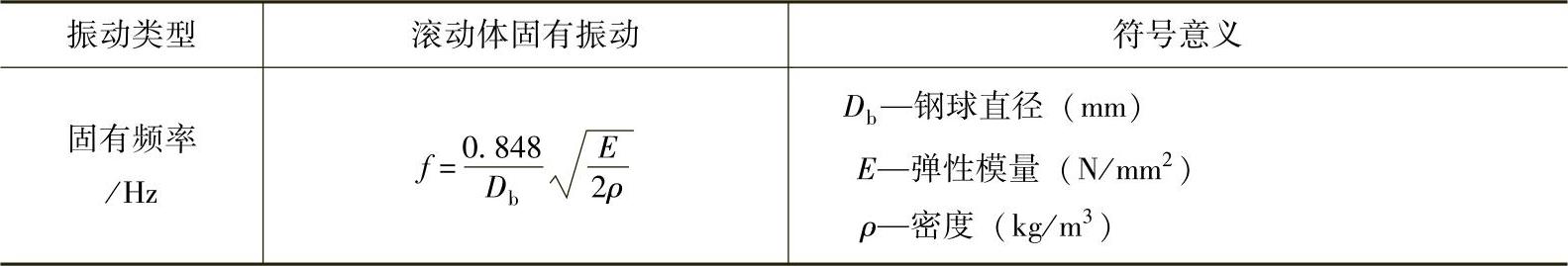

表5-3 滚动体固有振动
（2）强迫振动
1）滚动体通过振动 当轴承运转时滚动体周期通过载荷作用线引起的振动，如表5-4所示。
2）轴承零件制造误差引起的振动，如表5-5所示。
表5-4 滚动体通过振动

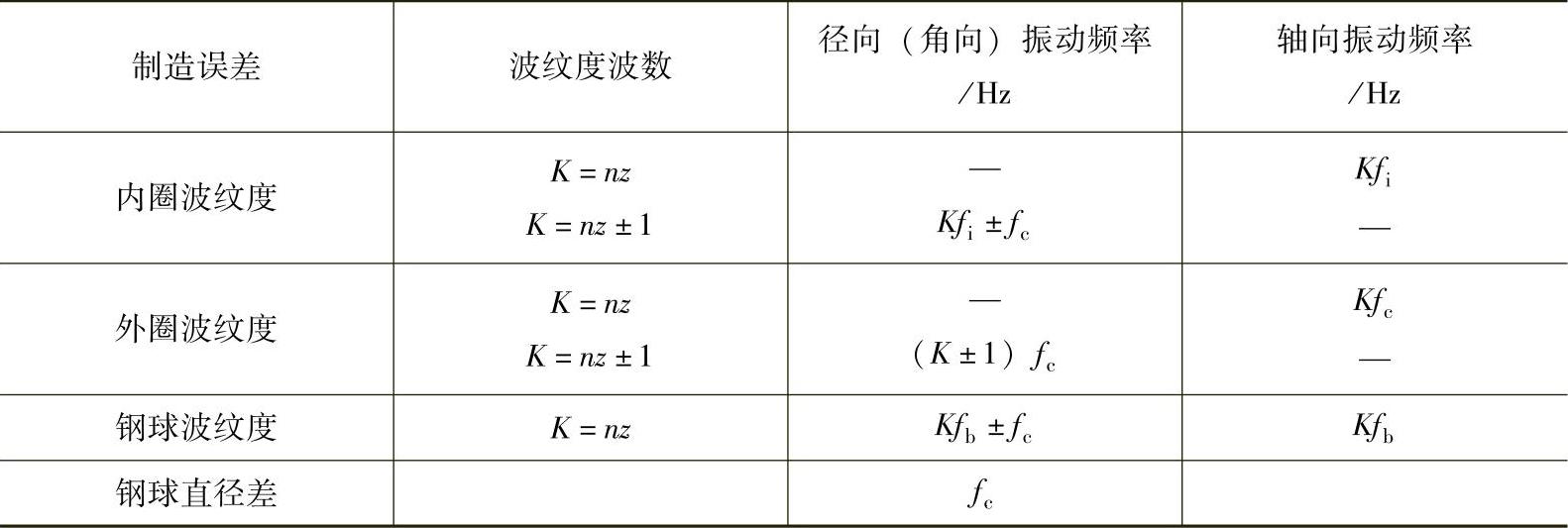

表5-5 轴承零件制造误差激励的振动①
① 轴承内圈旋转、外圈固定不转时轴承外圈上的振动。
（3）冲击振动 套圈滚道表面或滚动体表面上存在划痕、毛刺、锈斑、点蚀、剥落凹坑等缺陷或有灰尘等存在时，会激励起轴承脉冲型振动。脉冲的周期和转速成反比，振幅和缺陷的尺寸大小有关。这类振动所产生的每秒脉冲数如表5-6所示。

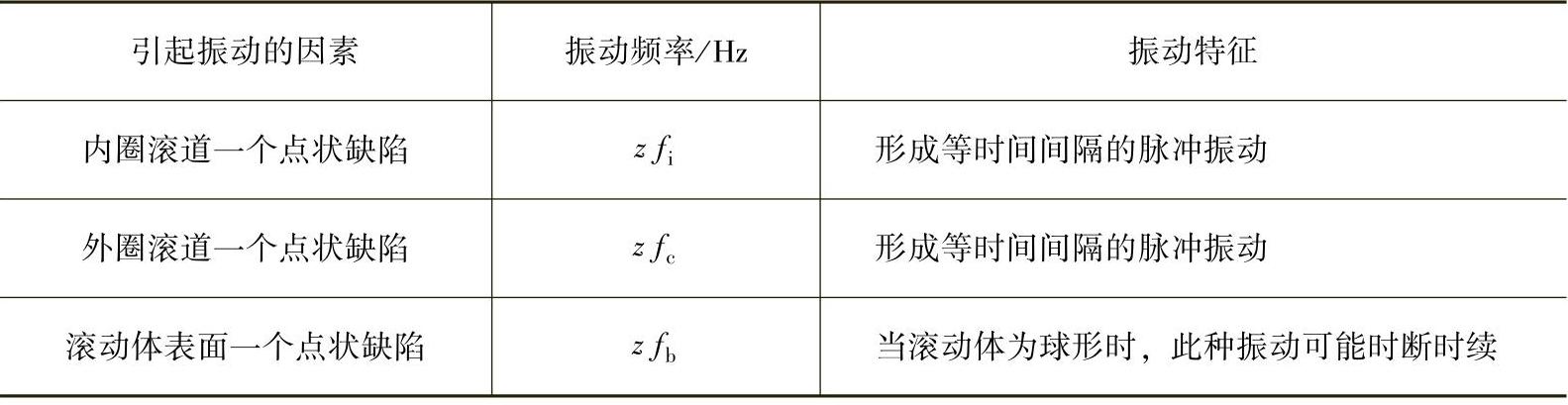

表5-6 滚道表面缺陷引起的轴承振动频率
滚动轴承的振动往往是以上各类振动共同作用的结果。
