滚动轴承径向游隙的测量及评定方法优化
【摘要】：2.2.3 调心球轴承径向游隙的测量调心球轴承径向游隙用专用量仪测量所规定的方法进行测量。
滚动轴承径向游隙的测量及评定方法按JB/T 3573—2004的规定。
2.2.1 径向游隙的测量及评定
1）轴承径向游隙的测量是固定内圈或外圈，在不固定套圈上施加能得到稳定测值的测量载荷，并在直径方向作往复移动进行测量。
2）置测量头于不固定套圈宽度的中部，读取不固定套圈在各个角度（大致均布）位置（至少三个）上沿载荷方向的移动量，其算术平均值（扣除由于测量载荷引起轴承径向游隙的增加量，见表4-50）即为轴承径向游隙值。

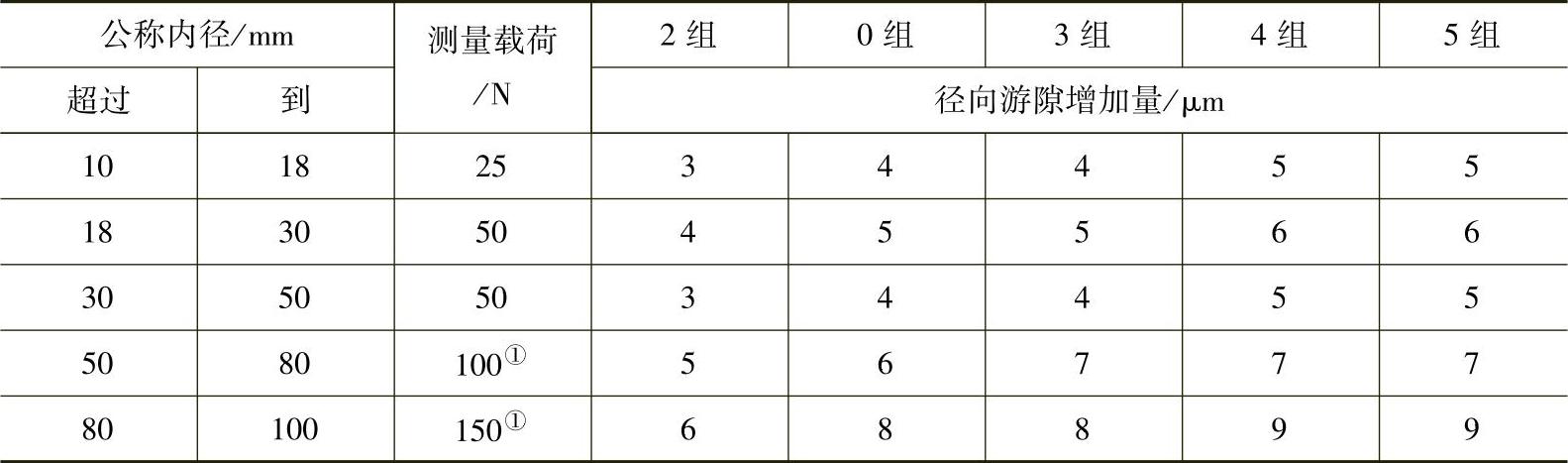

表4-50 在测量载荷下深沟球轴承径向游隙增加量
① 测量载荷小于50N时，游隙增加量小于2μm。
3）测量前，轴承应清洗干净，对闭式轴承，应在封闭前测量。
4）轴承径向游隙值在要求的范围内，即为合格。
2.2.2 深沟球轴承径向游隙的测量
测量该类轴承时，应使球落入沟底。
1.专用量仪测量
用专用量仪测量时，专用测量仪的设计和使用应符合成套轴承径向游隙的定义。
（1）无载荷仪器测量法
1）测量前，应根据轴承的尺寸选择合适的心轴，固定被测轴承的内圈于心轴上，调整测量载荷（不大于5N）及测头位置；当仪器的各部分均处于正常状态时，仪器校准后，即可进行测量。

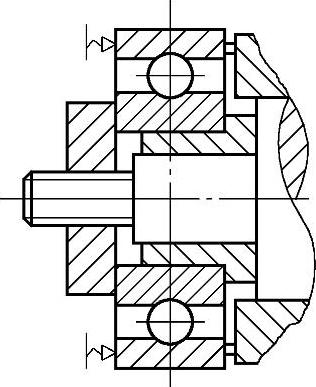

2）测量时（见图4-5），使被测轴承处于正常测量位置，旋转内圈，进行动态测量，从仪表上读出游隙值。
（2）有载荷仪器测量法
1）测量前，根据轴承的尺寸，选择合适的压紧顶杆、心轴及测量仪表，并安装到仪器上；将轴承固定在心轴上，调整测量载荷值及测头位置；当仪器各部分均处于正常状态时，校准后，即可进行测量。
2）测量时，将轴承内圈端面压紧，均匀交替施加测量载荷，使轴承套圈沿载荷方向移动，即可从仪表上读出轴承的游隙值（见图4-6）。
图4-5 深沟球轴承径向游隙的测量（无载荷）
图4-6 深沟球轴承径向游隙的测量（有载荷）
2.简易测量法
此方法是在轴承尺寸超出专用测量仪的测量范围时采用。采用这种方法必须相当仔细且有赖于操作者的技能，测量时注意不要施加过大的手指压力。

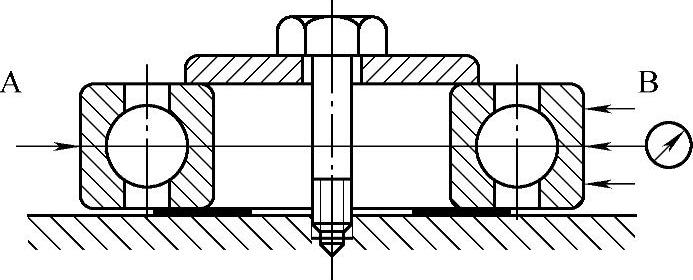

测量时，在水平平台上固定被测轴承的内圈（见图4-7），用薄垫片垫在内圈基准端面和平台之间，使外圈与平台不接触。
1）用千分表测头对准外圈外表面中部，扶住外圈并平行地轻推外圈，使其与内圈和球在A方向保持接触，注意不要使相对端抬起来，并在此位置作圆周反复振动（使球落入沟底）和作平行移动，直至能从表上记录下最大读数。
2）不改变外圈的基本位置，扶住外圈使之与内圈和球在B方向保持接触（注意不要使相对端抬起来），并在此位置作圆周反复振动（使球落入沟底）和作平行移动，直至能从测量仪表上记录下最小读数。
两读数之差的绝对值即为径向游隙。
3）在不同的角位置，按同样程序重复地进行若干次测量，取几次读数的算术平均值作为轴承的径向游隙。
图4-7 深沟球轴承径向游隙简易测量法
双列深沟球轴承径向游隙的测量可用专用量仪测量法与简易测量法，测点位于外圈中部。测值在有关标准规定的范围内，即为合格。
2.2.3 调心球轴承径向游隙的测量
调心球轴承径向游隙用专用量仪测量所规定的方法进行测量。
2.2.4 圆柱滚子和滚针轴承径向游隙的测量
圆柱滚子和滚针轴承与球轴承相比，游隙带的范围宽，测量载荷引起的弹性变形小，故可采用下述三种测量方法，在有争议时，以无载荷仪器测值为准。
1.专用仪器测量
此方法用专用仪器按规定的方法进行测量。测量滚针轴承径向游隙时，应使滚针的轴心线与滚道素线平行。
2.简易测量法
此方法在水平平台上固定被测轴承的内圈（见图4-8），使外圈处于正常接触状态，用仪表测头对准外圈外表面中部，在轴承的直径方向推、拉外圈，仪表上所显示的数值差，即为径向游隙。
在不同的角位置，按同样程序重复地进行若干次测量，取几次读数的算术平均值作为轴承的径向游隙值。
图4-8 圆柱滚子轴承径向游隙简易测量法
3.塞尺测量法
此方法适用于大型和特大型圆柱滚子轴承径向游隙的测量。
轴承的最大径向游隙测值和最小游隙测值，按下述方法确定：
1）用塞尺片沿滚子和滚道圆周间测量时，转动套圈和滚子保持器组件一周，在连续三个滚子能通过，而在其余滚子上均不能通过时的塞尺片厚度为最大径向游隙测值；在连续三个滚子上不能通过，而在其余滚子上均能通过时的塞尺片厚度为最小径向游隙测值。
取最大和最小径向游隙测值的算术平均值作为轴承的径向游隙值。
2）对于双列圆柱滚子轴承，在每列的径向游隙值合格后，取两列的游隙值的算术平均值作为轴承径向游隙值。
3）塞尺厚度的允许偏差和技术要求应符合GB 8060特级品的规定，使用中的塞尺应符合JJG62中1级塞尺的规定。
4）使用塞尺测量法所测得的游隙值允许包括塞尺厚度允差在内的误差。
2.2.5 调心滚子轴承径向游隙的测量
调心滚子轴承径向游隙用专用测量仪测量法和塞尺测量法进行测量。当用塞尺法进行测量时，在每列的径向游隙值合格后，取两列的游隙值的算术平均值作为轴承的径向游隙。
