滚动轴承径向游隙问题
【摘要】：国标GB/T4604.1—2012中，滚动轴承径向游隙共分五组：2组、0组、3组、4组、5组。其中0组径向游隙为标准游隙，应优先采用。有内、外圈的重系列滚针轴承和内圈作为一个分离零件交货的有保持器滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。表4-49 推荐的圆柱孔双列圆柱滚子轴承径向游隙 （μm）
滚动轴承径向游隙Gr，对能承受径向载荷的轴承，在非预紧状态下，定义为：在不同角度方向，无外载荷作用时，一个套圈相对另一套圈从一个径向偏心极限位置移向相反极限位置的径向距离的算术平均值。此平均值包括了套圈在不同的角位置时的相互位移量以及滚动体组在不同角位置时相对于套圈的位移量。对向心轴承来说，理论上的径向游隙是指外圈滚道直径减去内圈滚道直径再减去两倍滚动体直径。
国标GB/T4604.1—2012中，滚动轴承径向游隙共分五组：2组、0组、3组、4组、5组。游隙值依次由小到大。其中0组径向游隙为标准游隙，应优先采用。
各类轴承径向游隙列于表4-42～表4-49中。
表4-42 深沟球轴承径向游隙 （μm）
（续）

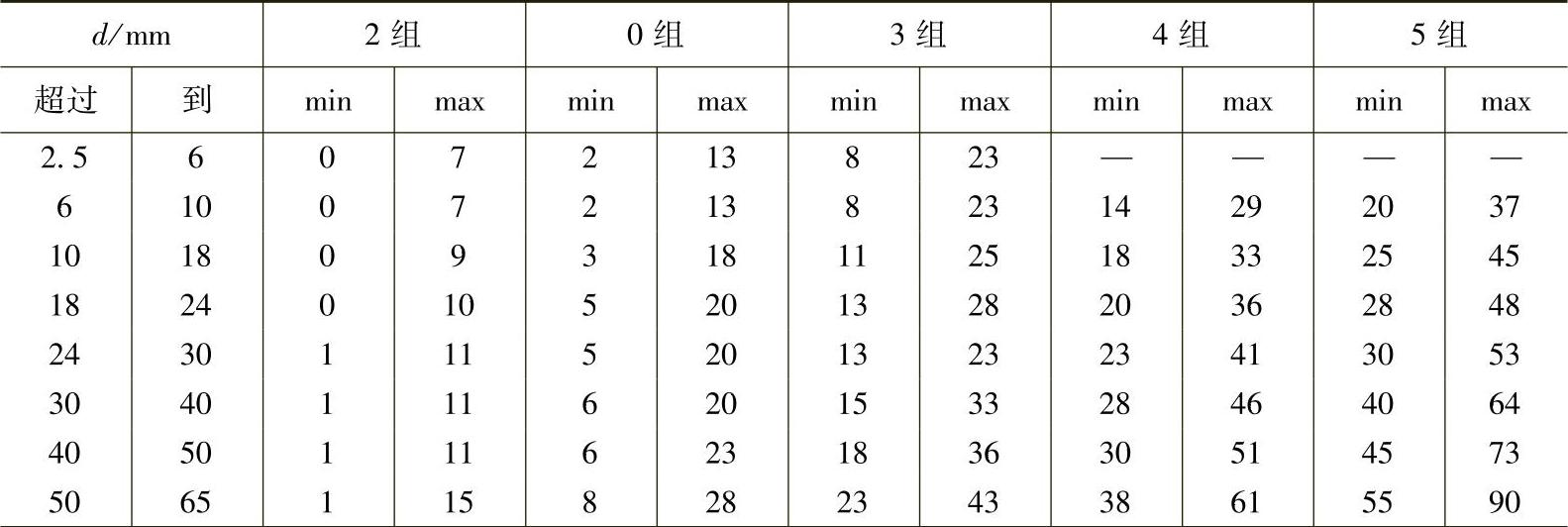

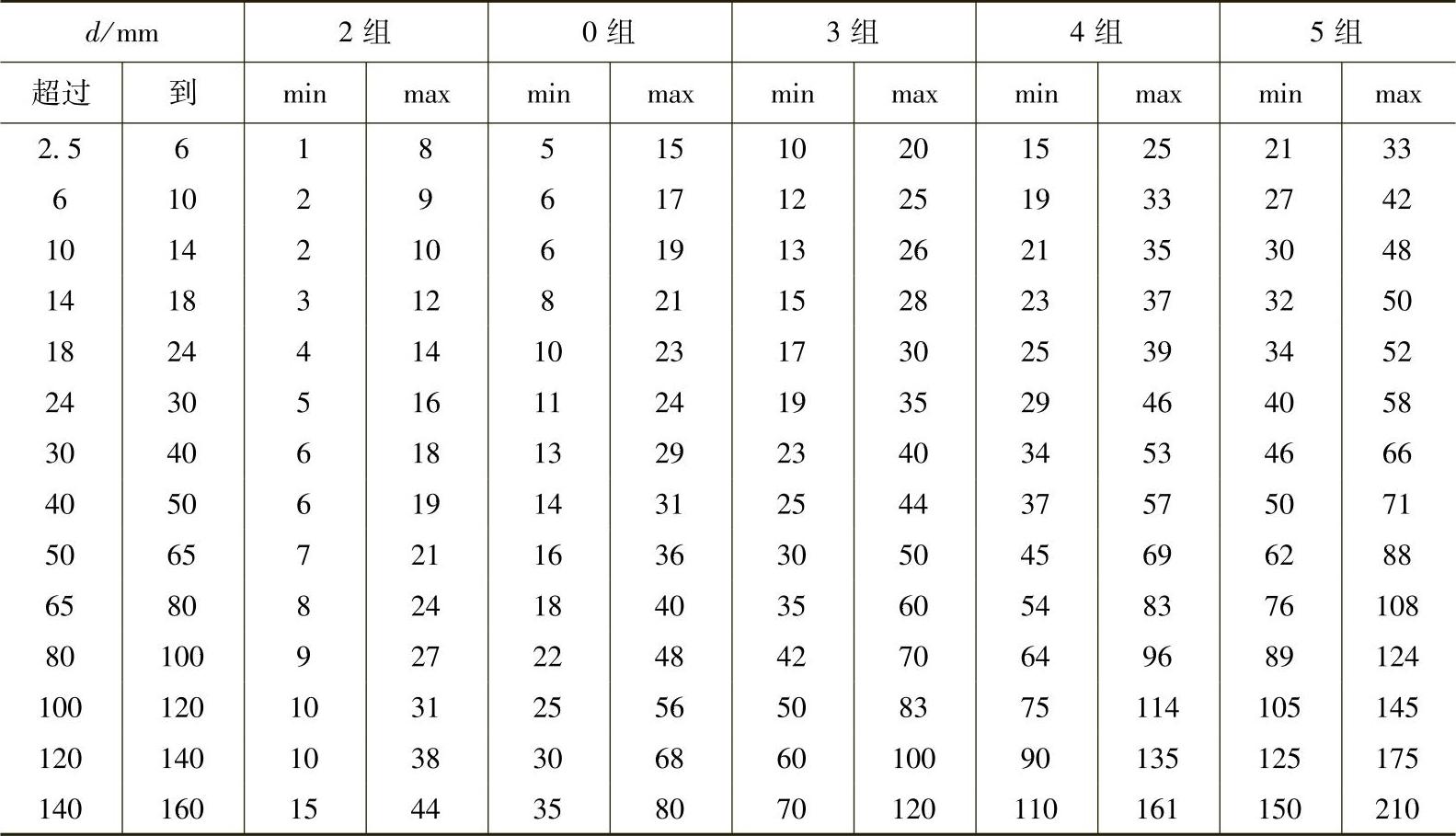

表4-43 圆柱孔调心球轴承径向游隙 （μm）
表4-44 圆锥孔调心球轴承径向游隙 （μm）
表4-45 圆柱孔圆柱滚子轴承径向游隙 （μm）
注：滚针轴承径向游隙：
除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持器的滚针轴承采用本表给出的圆柱滚子轴承的径向游隙值。
有内、外圈的重系列滚针轴承（见GB/T 4603—1994）和内圈作为一个分离零件交货的有保持器滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。这些直径公差规定在GB/T 4603—1994和GB/T 5801—2006中。
表4-46 圆柱孔调心滚子轴承径向游隙 （μm）

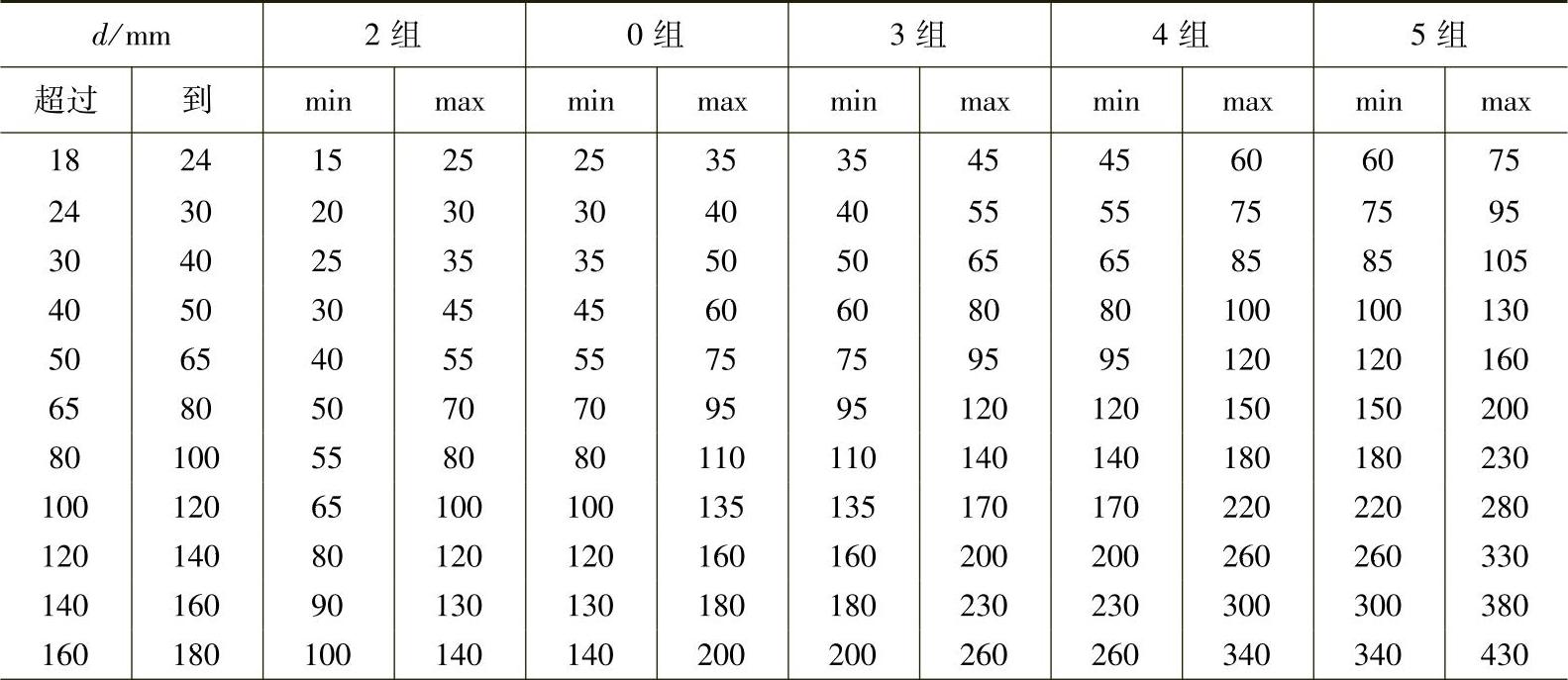

表4-47 圆锥孔调心滚子轴承径向游隙 （μm）
（续）

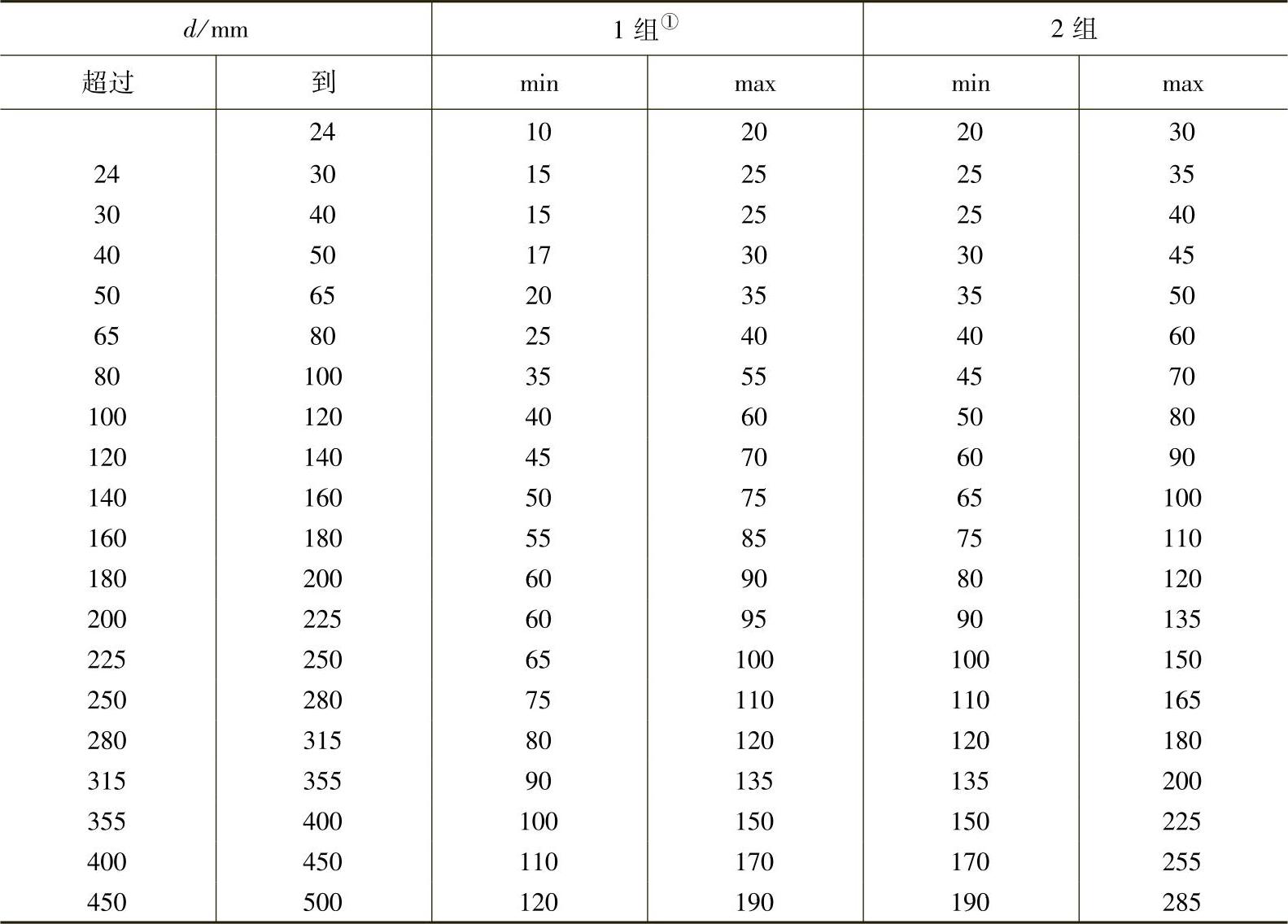

表4-48 推荐的圆锥孔双列圆柱滚子轴承径向游隙 （μm）
① 1组是比2组游隙值更小的推荐值。同表4-49。

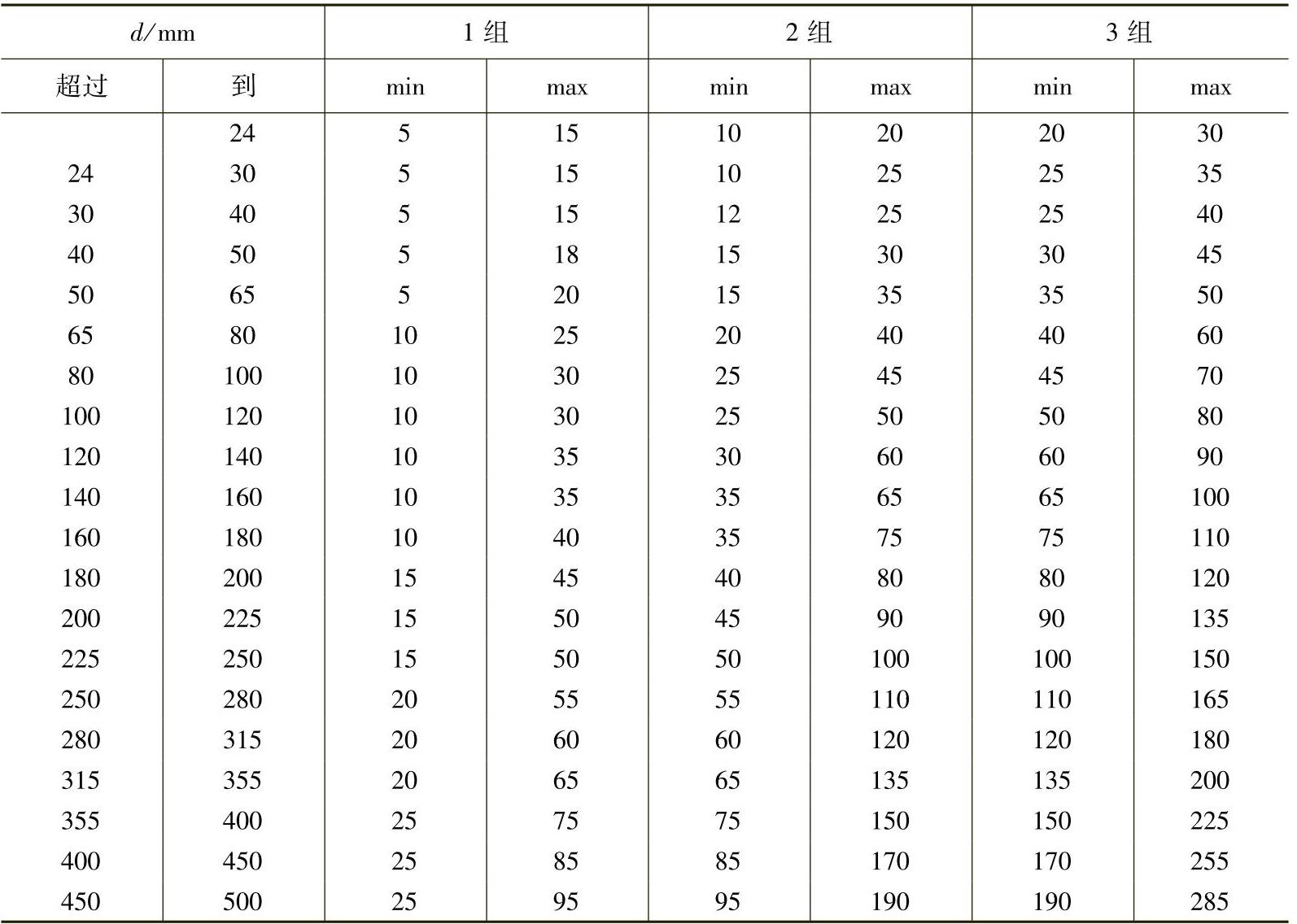

表4-49 推荐的圆柱孔双列圆柱滚子轴承径向游隙 （μm）
